Kabel-Lexikon für Geschäftskunden

Welches Kabel passt zu Ihrem Gerät und Ihrer Anwendung? Hier finden Einkauf und Technik verständliche Antworten zu Netzkabeln, Netzwerk, Glasfaser, USB und dem Einbau von Anschlüssen in Gerätegehäuse.

Für Fachhandel, Systemhäuser, Gerätehersteller und Industrie: Stecker zuordnen, technische Anforderungen abgleichen und passende DINIC-Kabel für Projekte und Serien auswählen.

B2B-Ratgeber zur Beschaffung FAQ für Geschäftskunden
Kabel und Steckverbinder im MAG Kabel-Lexikon

Vor der Auswahl prüfen: beide Anschlüsse · elektrische Nennwerte oder Datenfunktionen · Kabellänge · Einbauraum und Einsatzort · erforderliche Nachweise.

Netzkabel, IEC-Stecker und Leiterquerschnitte

Ein Netzkabel verbindet die Netzsteckdose mit dem Gerät. Eine Kaltgeräteverlängerung verbindet IEC-Anschlüsse, beispielsweise im Serverrack. Für die Auswahl müssen beide Kabelenden, Leitung und Belastbarkeit zusammenpassen.

Netzkabel CEE 7/7 auf C13 C13/C14-Verlängerungen C19/C20-Verlängerungen

LAN, Ethernet und Power over Ethernet

Bei Netzwerkkabeln zählen Datenrate, Streckenlänge, Schirmung und die gesamte Verbindung. Für Power over Ethernet müssen zusätzlich Stromübertragung, Leiteraufbau und Verlegebedingungen berücksichtigt werden.

LWL, Glasfaser und Routeranschlüsse

Bei Glasfaserkabeln müssen Fasertyp, Steckverbinder und Faserendflächen zu den angeschlossenen Komponenten passen. Für den Router sind sowohl die Anschlussdose als auch der tatsächliche Geräteanschluss entscheidend.

LWL-Kabel und Zubehör im Sortiment ansehen

Internationale Netzkabel und Länderstecker

Für Export und internationale Geräteausstattung zählen Stecksystem, Netzbedingungen und die dokumentierten Eigenschaften der kompletten Anschlussleitung. Die Länderübersichten unterstützen die Vorauswahl für den jeweiligen Zielmarkt.

Wichtig: Ein Steckeradapter wandelt keine Netzspannung oder Frequenz um. Gerät, Kabel und erforderliche Nachweise müssen zum Zielmarkt passen.

USB, Gehäuseeinbau und Monitorkabel

Ob Gerätefront, Serviceanschluss, Arbeitsplatz oder Dockingstation: Die Steckerform allein beschreibt noch nicht die Funktion. Prüfen Sie Datenrate, Stromversorgung, Bildübertragung und bei Einbaulösungen zusätzlich Befestigung und verfügbaren Bauraum.

USB-ANSCHLÜSSE IM GERÄTEBAU

USB-Montagekabel: USB-Buchse im Gehäuse einbauen

Wie wird ein USB-Anschluss an der Frontplatte zugänglich? Der Ratgeber erklärt die Auswahl anschraubbarer USB-A-Buchsen für Gerätegehäuse, Bedienterminals und Serviceanschlüsse.

  • 30 cm, 50 cm oder 1 m: Kabellänge passend zum Einbau wählen.
  • 26 mm Schraubenabstand, Gehäuseausschnitt und Wandstärke unterscheiden.
  • Einbautiefe, Kabelführung und Zugentlastung mit drei Einbauskizzen prüfen.
Zum Ratgeber für USB-Montagekabel

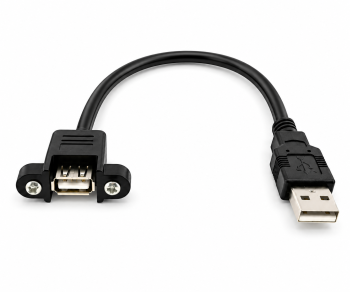

DINIC USB-Montagekabel mit USB-A-Stecker und anschraubbarer USB-A-Buchse

Prüfzeichen und besondere Kabelanwendungen

Bei besonderen Einsatzbedingungen sind die Daten und Nachweise der konkreten Kabelausführung maßgeblich. Die folgenden Fachseiten erklären ausgewählte Kennzeichnungen und Anwendungen.

Kabelbegriffe von A bis Z – kurz erklärt

Kompakte Definitionen für Produktvergleiche, Stücklisten und technische Rückfragen. Die Links führen zur jeweiligen Vertiefung.

APC und UPC
Bezeichnungen für unterschiedliche Bearbeitungen der Glasfaserendflächen. Die Kontaktflächen müssen auch bei gleicher Steckerbauform zueinander passen.
LWL-Stecker und Endflächen vergleichen
AWG – American Wire Gauge
System zur Größenangabe elektrischer Leiter. Eine kleinere AWG-Zahl bedeutet einen größeren Leiterquerschnitt.
AWG-Tabelle und mm²-Vergleich
Gewinkelte Netzkabel und Winkelrichtung
Anschlussleitungen mit abgewinkeltem Stecker oder abgewinkelter Kupplung für eine gezielte Kabelführung bei begrenztem Platz. Die Angabe „90°“ beschreibt den Winkel; der Kabelabgang am Gerät hängt zusätzlich von Bauform und Einbaulage ab. Richtungsangaben wie links, rechts, oben oder unten sind deshalb immer mit der Produktabbildung abzugleichen.
Gewinkelte Netzkabel richtig auswählen
H05VV-F und 3G1,5
H05VV-F beschreibt eine Leitungsausführung. 3G1,5 steht für drei Adern einschließlich Schutzleiter mit jeweils 1,5 mm² Nennquerschnitt.
Kabelbezeichnungen entschlüsseln
IEC 60320
Normenreihe für Gerätesteckverbindungen. Beispiele sind C13/C14 und C19/C20; die Bezeichnungen unterscheiden die Anschlussbauformen.
IEC-Steckverbinder im Überblick
Kaltgeräteverlängerung
Anschlussleitung mit IEC-Steckverbindern an beiden Enden, etwa C14-Stecker und C13-Kupplung für IT- und Rack-Verbindungen.
Passende Kaltgeräteverlängerung finden
Leiterquerschnitt
Querschnittsfläche eines elektrischen Leiters, häufig in mm² angegeben. Für die Kabelauswahl zählen zusätzlich Leitungstyp, Länge und Einsatzbedingungen.
Leiterquerschnitte richtig auswählen
LSZH – Low Smoke Zero Halogen
Bezeichnung für raucharme, halogenfreie Kabelmaterialien. Welche Eigenschaften nachgewiesen sind, ergibt sich aus der jeweiligen Spezifikation.
Halogenfreie Kabel einordnen
Monitorkabel: HDMI, DisplayPort und USB-C
Kabel zur Bildübertragung zwischen Rechner oder Dockingstation und Monitor. Für die Auswahl sind Anschlüsse, Auflösung, Bildwiederholrate und gegebenenfalls die Signalrichtung entscheidend.
Monitorkabel und passende Adapter auswählen
Netzkabel
Anschlussleitung zwischen Netzsteckdose und Gerät. Netzstecker, Geräteanschluss, Leitung, Länge und Nennwerte bilden eine gemeinsame Auswahl.
Passendes Netzkabel bestimmen
OM3, OM4 und OS2
OM3 und OM4 bezeichnen Multimode-, OS2 bezeichnet Singlemode-Glasfaser. Die Eignung der Strecke hängt auch von den optischen Komponenten ab.
Glasfasertypen vergleichen
PoE – Power over Ethernet
Datenübertragung und Stromversorgung über dieselbe Netzwerkleitung. Kabelausführung und Verlegung müssen zur vorgesehenen Leistung passen.
Patchkabel für PoE auswählen
Schirmung: U/UTP, F/UTP und S/FTP
Vor dem Schrägstrich steht die Gesamtschirmung, danach die Paarschirmung. U bedeutet ungeschirmt, F Folie, S Geflecht; TP steht für verdrillte Adernpaare.
LAN-Schirmungen unterscheiden
USB-C und Power Delivery
USB-C ist eine Steckverbinderform. Power Delivery dient zur Aushandlung der Stromversorgung. Datenrate, Bildübertragung und Ladeleistung sind getrennt zu prüfen.
USB-C-Funktionen richtig zuordnen
USB-Montagekabel und Panel Mount
USB-Kabel mit einem Anschluss zur Befestigung an einer Frontplatte oder Gehäusewand. Bei den beschriebenen DINIC-USB-A-Ausführungen wird die Buchse angeschraubt. Schraubenabstand, Ausschnitt, Einbautiefe und Kabellänge sind getrennt zu prüfen.
USB-Einbaubuchsen und Montagekabel auswählen

Häufige Fragen zur Kabelauswahl

Reicht ein passender Stecker für die Kabelauswahl?

Zusätzlich müssen elektrische Nennwerte, Leitungsaufbau und Einsatzbedingungen passen. Bei Datenkabeln sind auch die benötigten Übertragungsfunktionen und die Verbindungslänge entscheidend.

Welches Kabel brauche ich für einen PC oder Server?

Prüfen Sie den tatsächlichen Geräteanschluss. Ein C14-Geräteeingang benötigt eine C13-Kupplung, ein C20-Eingang eine C19-Kupplung. Die andere Kabelseite richtet sich nach Netzsteckdose, USV oder PDU. Der Ratgeber zu Kabeln zwischen USV, PDU und Server zeigt passende Anschlüsse und eine PDU mit fester Zuleitung. Der Kabel-Finder unterstützt die Vorauswahl.

Wie erkenne ich die passende Winkelrichtung bei einem Netzkabel?

Betrachten Sie den Geräteanschluss in seiner späteren Einbaulage und legen Sie fest, wohin das Kabel geführt werden soll. Bezeichnungen wie „links“, „rechts“, „oben“ oder „unten“ können je nach Blickrichtung unterschiedlich verstanden werden; auch die Einbaulage des Anschlusses kann sich von Gerät zu Gerät unterscheiden. Orientieren Sie sich bei unseren Kabeln deshalb an der jeweiligen Artikelabbildung und den Detailbildern. Vergleichen Sie Anschlussform, Kabelabgang und verfügbaren Platz mit Ihrem Gerät. Der Ratgeber zur Auswahl gewinkelter Netzkabel zeigt passende Rückansichten und erläutert das Vorgehen.

Wie bringe ich eine USB-Buchse an die Front eines Gehäuses?

Ein USB-Montagekabel kann einen vorhandenen USB-Anschluss zu einer befestigten Buchse an der Gehäusefront führen. Stimmen Sie beide Anschlüsse, die USB-Version, Kabellänge und Befestigung auf das Gerät ab. Bei den beschriebenen DINIC-USB-A-Montagekabeln bezeichnen 26 mm den Abstand der Schraubenmitten, nicht die Größe des Gehäuseausschnitts. Hinter der Frontplatte muss Platz für Buchsengehäuse, Kabelabgang und Biegung bleiben. Der Ratgeber zu USB-Montagekabeln und Gehäuseeinbau zeigt die Auswahl mit drei Skizzen.

Unterstützt jedes USB-C-Kabel Bildübertragung und schnelles Laden?

Nein. Die gleiche Steckerform kann unterschiedliche Kabelausführungen verbergen. Prüfen Sie die ausgewiesenen Daten- und Videofunktionen, die Ladeleistung und die Fähigkeiten beider Geräte. USB-C-Kabel nach Anwendung auswählen.

Wie finde ich das Glasfaserkabel für meinen Router?

Vergleichen Sie die Anschlüsse von Router und Glasfaser-Anschlussdose. Neben der Bauform müssen Fasertyp und Endflächenpolitur passen. Der Ratgeber zu Glasfaserkabeln für Router hilft bei der Zuordnung.

Welche Angaben helfen bei einer gewerblichen Kabelanfrage?

Nennen Sie beide Anschlüsse, Kabellänge, Stückzahl, Einsatzort und Zielmarkt. Ergänzen Sie je nach Anwendung Strombedarf, Datenrate, Ladeleistung oder Fasertyp. Für Einbaukabel sind außerdem Wandstärke, Ausschnitt, Befestigungsmaße und verfügbarer Bauraum wichtig. Gerätebezeichnungen, Anschlussfotos, Zeichnungen und vorhandene Artikelnummern erleichtern die Abstimmung.
