USB-Montagekabel für den Gehäuseeinbau

Sie möchten eine USB-Buchse in ein Gehäuse, eine Frontplatte oder ein Bedienpanel einbauen? Ein USB-Montagekabel verlegt einen vorhandenen USB-Anschluss an eine gut erreichbare Position und ermöglicht die feste Befestigung der Buchse.

Hier finden Sie passende DINIC-Standardartikel, Skizzen zum Einbau und die entscheidenden Auswahlkriterien: Anschluss, Schraubenabstand, Ausschnitt, Einbautiefe und Kabellänge.

USB-Montagekabel im Sortiment Auswahl oder Projektmenge anfragen
DINIC USB-Montagekabel mit USB-A-Stecker und anschraubbarer USB-A-Buchse
USB-A-Stecker auf USB-A-Montagebuchse
Beispiel: DINIC USB-AA-MFS-03, 30 cm
USB 2.0bis 480 Mbit/s
26 mmSchraubenabstand, Lochmitte zu Lochmitte
30 / 50 / 100 cmdrei Standardlängen
2 Schraubenan der Buchse vormontiert

Welches USB-Montagekabel passt zu meinem Gerät?

Für einen vorhandenen USB-A-Port am Computer oder USB-Hub und eine fest montierte USB-A-Buchse an der Gerätefront kommt ein USB-A-Stecker auf eine anschraubbare USB-A-Buchse infrage. Die unten gezeigten DINIC-Kabel unterstützen USB 2.0 und haben 26 mm Schraubenabstand. Vor der Bestellung müssen auch Gehäuseausschnitt, Plattenstärke, Einbauraum und Kabellänge zur Anwendung passen.

Ein interner Mainboard-Header ist kein USB-A-Port. Für diesen Anschluss wird eine Ausführung benötigt, die zum Steckverbinder und zur Belegung des jeweiligen Mainboards passt.

01 · Standardartikel auswählen

USB-Montagekabel in 30 cm, 50 cm und 1 m

Alle drei Varianten besitzen einen geraden USB-A-Stecker und eine anschraubbare USB-A-Buchse. Sie unterstützen USB 2.0 mit bis zu 480 Mbit/s und sind zu USB 1.1 abwärtskompatibel. Wählen Sie die Länge entlang des tatsächlichen Kabelwegs im Gerät.

DINIC USB-AA-MFS-05: USB-2.0-Montagekabel mit 50 cm Länge

50 cm

Artikel: USB-AA-MFS-05

Wenn der Anschluss weiter von der vorgesehenen Einbauposition entfernt liegt.

50-cm-Montagekabel ansehen

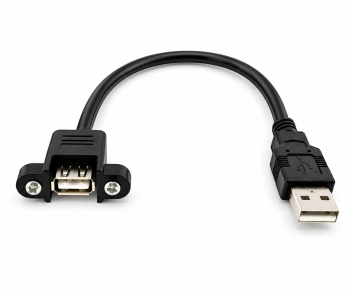

DINIC USB-AA-MFS-1: USB-2.0-Montagekabel mit 1 m Länge

1 m

Artikel: USB-AA-MFS-1

Für längere interne Verlegewege innerhalb der geplanten USB-Verbindung.

1-m-Montagekabel ansehen

Aktuelle technische Angaben, Preise und Verfügbarkeit finden Sie auf der jeweiligen Produktseite. Die Produktbilder sind nicht maßstabsgetreu.

02 · Einbauprinzip verstehen

So wird der Geräteanschluss zur Frontbuchse

  1. Innen anschließen: Der USB-A-Stecker des Montagekabels wird in einen passenden USB-A-Port des Host-Systems oder Hubs gesteckt.
  2. Buchse befestigen: Die Montagebuchse wird an der vorgesehenen Frontplatte oder Blende verschraubt. Ausschnitt und Befestigung müssen zum konkreten Artikel passen.
  3. Außen verbinden: Peripherie oder deren Anschlusskabel wird an die von außen zugängliche USB-A-Buchse angeschlossen.

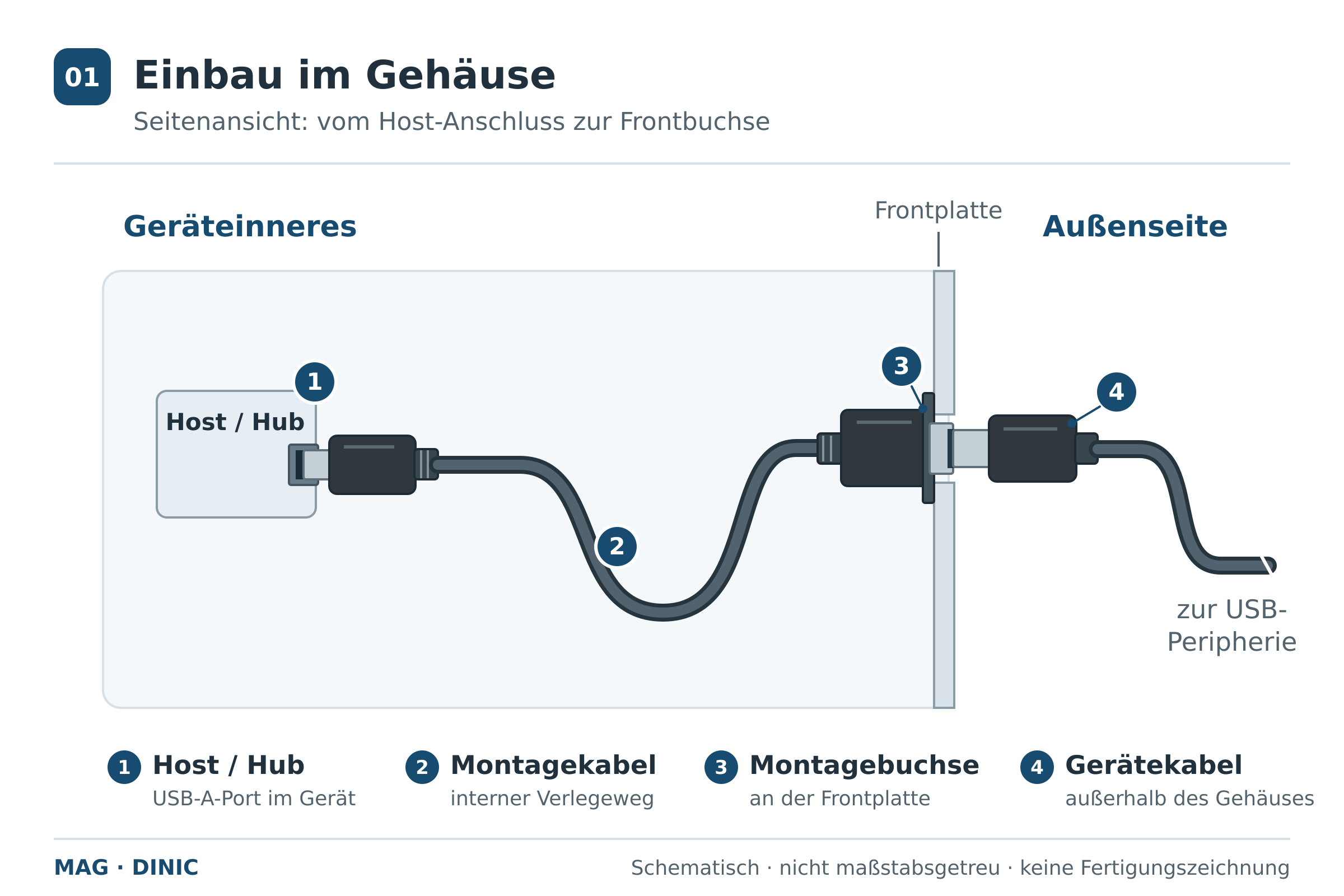

Seitenansicht: USB-A-Port im Geräteinneren, Montagekabel hinter der Frontplatte und außen angeschlossenes USB-Gerätekabel Seitenansicht vergrößern
Einbauprinzip in der Seitenansicht. Der Buchsenkörper sitzt in dieser Darstellung hinter der Frontplatte. Schematische Zeichnung, nicht maßstabsgetreu.

03 · Mechanische Passform prüfen

26 mm Schraubenabstand sind kein Ausschnittmaß

Die 26 mm bezeichnen bei diesen drei Artikeln den Abstand zwischen den beiden Befestigungspunkten, gemessen von Lochmitte zu Lochmitte. Daraus lassen sich die erforderliche Gehäuseöffnung, die zulässige Plattenstärke oder die Einbautiefe nicht ableiten.

Diese Maße vor der Gehäusefertigung abgleichen
Prüfpunkt Worauf Sie achten sollten
Befestigungspunkte Bei USB-AA-MFS-03, USB-AA-MFS-05 und USB-AA-MFS-1: 26 mm Abstand. Position und Ausführung der Befestigung mit der Frontplatte abstimmen.
Gehäuseausschnitt Breite, Höhe und Kontur anhand der Artikelzeichnung oder eines Musters bestimmen. Das Foto ersetzt keine Bohrschablone.
Plattenstärke Montageposition und nutzbare Schraubenlänge gemeinsam prüfen. Keine allgemeine Eignung für beliebige Wandstärken voraussetzen.
Einbautiefe und Kabelabgang Platz für den Buchsenkörper, das Kabel und benachbarte Bauteile vorsehen. Das Kabel ohne Zug, Quetschung oder scharfen Knick verlegen.

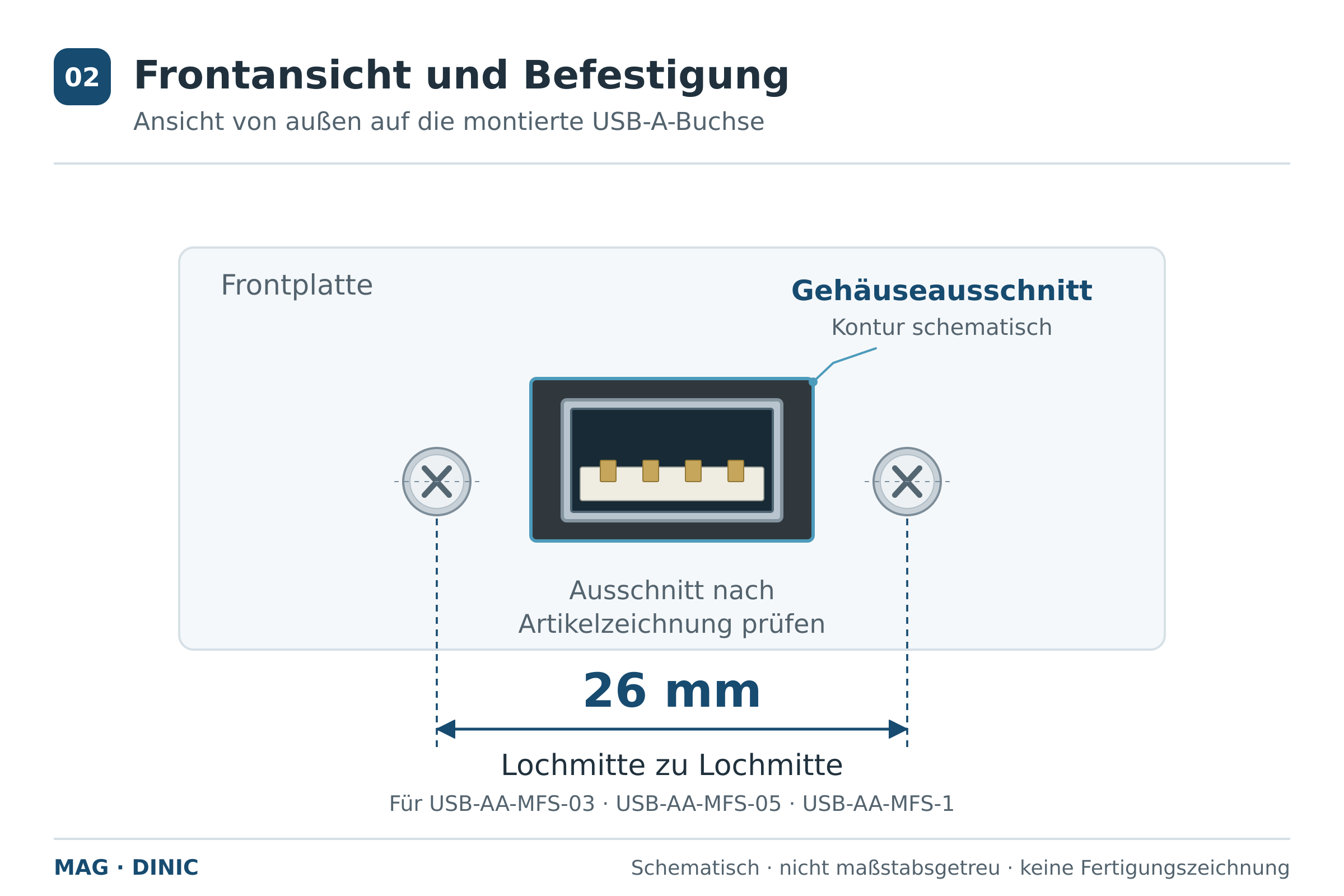

Frontansicht der eingebauten USB-A-Buchse mit 26 mm Abstand von Schraubenmitte zu Schraubenmitte Frontansicht vergrößern
Von außen: USB-A-Anschluss und Befestigungspunkte. Der gezeichnete Ausschnitt ist schematisch und keine Fertigungsvorgabe.

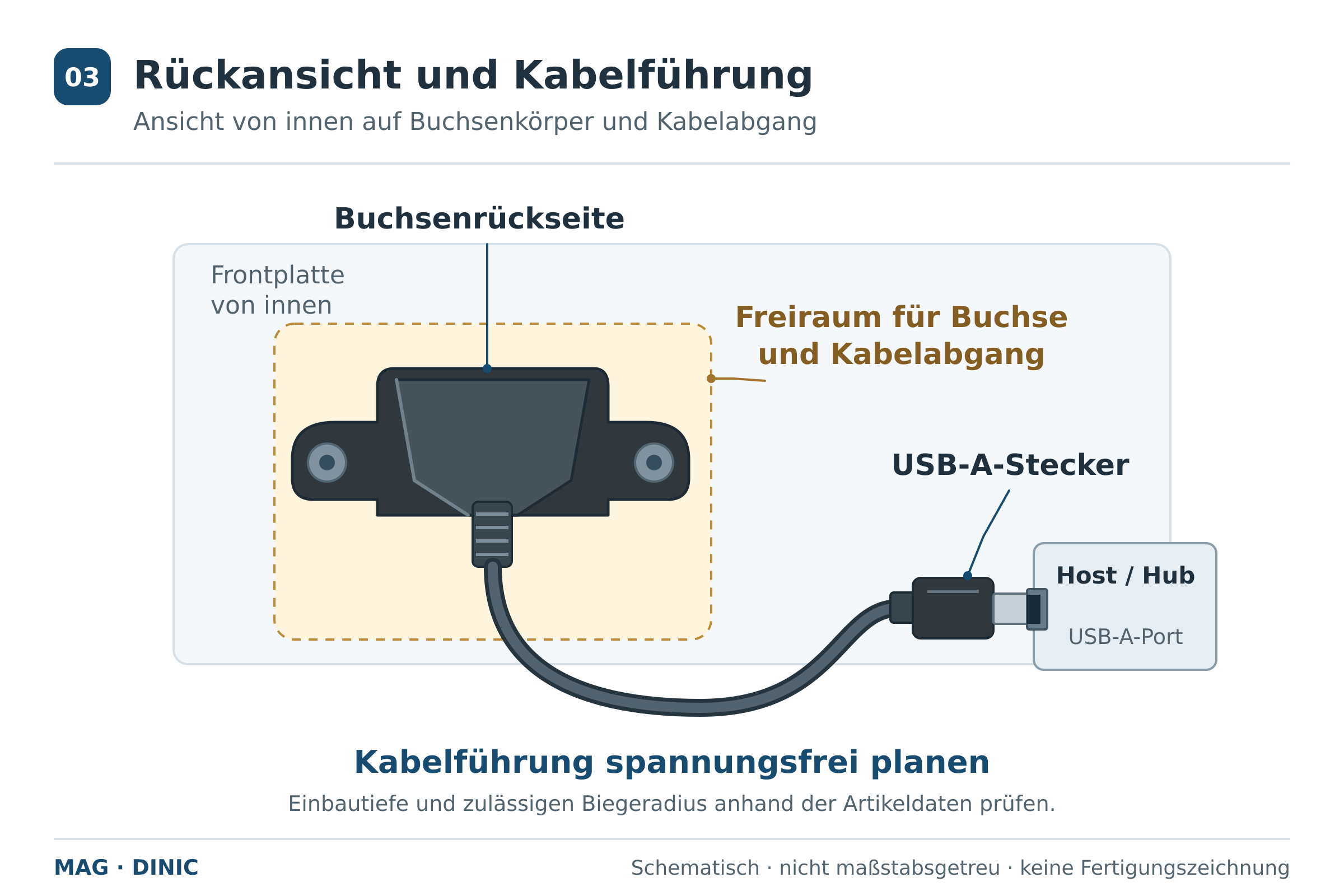

Rückansicht der USB-Montagebuchse hinter der Frontplatte mit Platz für Buchsenkörper, Kabelabgang und Verbindung zum Host Rückansicht vergrößern
Von innen: Buchsenrückseite und interne Kabelführung. Der benötigte Freiraum richtet sich nach Artikel und Einbausituation.

04 · Funktion und Kabelweg abstimmen

USB-Version, Kabellänge und Versorgung

Welche Datenübertragung wird benötigt?

Die drei vorgestellten Montagekabel übertragen USB 2.0 mit bis zu 480 Mbit/s. Die Form einer USB-A-Buchse allein sagt nichts über die verfügbare Datenrate aus.

Für USB-3.x-Datenraten müssen Host, Verbindung und Peripherie dafür ausgelegt sein. Weitere Ausführungen finden Sie bei den USB-3.0-Kabeln; die Eignung zur Frontplattenmontage ist gesondert zu prüfen.

Wie viel Kabellänge wird gebraucht?

Messen Sie entlang des tatsächlichen Verlegewegs einschließlich Umlenkungen und einer angemessenen Anschlussreserve. Ein unnötig langes Kabel benötigt zusätzlichen Platz.

Betrachten Sie die gesamte Verbindung einschließlich äußerem Gerätekabel und zusätzlicher Steckverbindungen. Ein Montagekabel erweitert die mögliche USB-Strecke nicht beliebig.

Stromversorgung mitprüfen: Bei USB-versorgter Peripherie müssen die Versorgung des Host-Ports oder Hubs, der Strombedarf des Geräts und die komplette Kabelverbindung zusammenpassen. Prüfen Sie die Funktion mit dem vorgesehenen Gerät vor der Serienfreigabe.

Für eine USB-C-Einbaulösung sind Anschlussform, Datenrate, Ladeleistung und eine eventuell benötigte Videoübertragung zusätzlich festzulegen. MAG kann diese Anforderungen im Rahmen einer USB-Kabel-Sonderanfertigung projektbezogen prüfen.

05 · Entwicklung, Einkauf und Serienbedarf

Einbaulösung für Ihr Projekt abstimmen

Für Gerätefronten, Bedienpanels, Kiosk-Systeme, Rackblenden und Serviceanschlüsse können die Standardartikel eine passende Ausgangsbasis sein. Benötigen Sie andere Längen, Anschlusskombinationen, gewinkelte Stecker oder Kennzeichnungen, prüft MAG eine individuelle Ausführung.

Mit diesen Angaben lässt sich Ihre Anfrage gezielt bearbeiten:

  • Anwendung, Gerätetyp und Foto der Anschlüsse
  • Anschluss im Gerät und gewünschte Frontbuchse
  • Datenrate, Stromversorgung und benötigte Funktionen
  • Kabellänge und geplanter Verlegeweg
  • Bohrbild, Ausschnitt, Plattenstärke und Einbauraum
  • Anforderungen an Umgebung und mechanische Sicherung
  • Basisartikel, Startmenge und voraussichtlicher Jahresbedarf
  • Gewünschter Termin, Kennzeichnung und Verpackung
Artikel oder Projektmenge anfragen USB-Sonderanfertigung planen

Für Sonderanfertigungen können Sie Zeichnungen und Fotos auch an sonderanfertigung@mag-kabel.de senden. Machbarkeit, Mindestmenge und Lieferzeit werden für die konkrete Ausführung geprüft.

Häufige Fragen

USB-Einbaubuchsen und Montagekabel

Was unterscheidet ein USB-Montagekabel von einer USB-Verlängerung?

Ein USB-Montagekabel ist eine Verbindung mit zusätzlicher Befestigungsmöglichkeit für den Anschluss. Bei den gezeigten DINIC-Ausführungen lässt sich die USB-A-Buchse mit zwei Schrauben an einer passenden Frontplatte oder Blende befestigen. Eine gewöhnliche USB-Verlängerung besitzt diese Schraubbefestigung üblicherweise nicht.

Sind 26 mm Schraubenabstand für USB-Einbaubuchsen einheitlich?

Nein. Der Abstand hängt von der jeweiligen Bauform ab. Die DINIC-Artikel USB-AA-MFS-03, USB-AA-MFS-05 und USB-AA-MFS-1 haben 26 mm Abstand von Lochmitte zu Lochmitte. Auch bei gleichem Schraubenabstand müssen Ausschnitt, Plattenstärke und Platz hinter der Blende zum Artikel passen.

Welchen Ausschnitt und welche Einbautiefe muss ich vorsehen?

Diese Maße müssen anhand der Artikelzeichnung oder eines Musters geklärt werden. Der Schraubenabstand von 26 mm ist keine Angabe zur Größe des Ausschnitts. Zur Einbautiefe gehören außerdem der Platz für den Buchsenkörper und ausreichend Freiraum für den Kabelabgang. Die Skizzen auf dieser Seite dienen der Orientierung und sind keine Fertigungszeichnungen.

Kann ich das Montagekabel direkt an einen Mainboard-Header anschließen?

Die drei vorgestellten Kabel benötigen auf der Systemseite eine passende USB-A-Buchse. Ein interner Mainboard-Header hat eine andere Anschlussform und Belegung. Für eine passende Lösung benötigen wir den genauen Header-Typ oder das Mainboard-Modell, möglichst zusammen mit einem Foto und der Anschlussdokumentation.

Funktioniert das USB-2.0-Montagekabel an einem USB-3.x-Port?

Wenn der USB-A-Port und die angeschlossene Peripherie USB 2.0 unterstützen, ist eine Verbindung mit USB-2.0-Datenrate möglich. Das Montagekabel unterstützt bis zu 480 Mbit/s. Eine USB-3.x-Übertragung wird durch dieses USB-2.0-Kabel nicht bereitgestellt.

Sichert die Verschraubung auch den eingesteckten USB-Stecker?

Die Schrauben befestigen die Montagebuchse an der Frontplatte. Sie verriegeln den von außen eingesteckten USB-Stecker nicht. Wenn Ihre Anwendung eine Steckerverriegelung oder zusätzliche Zugentlastung benötigt, muss diese Anforderung bei der Auswahl der Einbaulösung berücksichtigt werden.

Ist die montierte USB-Buchse staub- oder wasserdicht?

Eine Schraubbefestigung allein begründet keine IP-Schutzart. Für die hier vorgestellten Standardkabel wird auf dieser Seite keine Staub- oder Wasserdichtigkeit zugesagt. Wenn Ihre Anwendung eine bestimmte Schutzart benötigt, ist die vollständige Einbaulösung einschließlich Gehäuseöffnung und Abdichtung darauf abzustimmen.

Gibt es andere Längen, gewinkelte Anschlüsse oder USB-C zum Einbau?

MAG kann abweichende Längen, Anschlusskombinationen und Panel-Mount-Ausführungen projektbezogen prüfen. Nennen Sie in Ihrer Anfrage zur USB-Sonderanfertigung die benötigten Funktionen, Einbaumaße und Mengen. Bei USB-C sind Datenrate, Ladeleistung und gegebenenfalls Videoübertragung gesondert festzulegen.
