MAG RATGEBER · STROMVERSORGUNG IM RACK

USV, PDU und Server verbinden: das passende Stromkabel

Für einen Server mit C14-Geräteeingang an einem C13-Ausgang der USV oder PDU benötigen Sie eine Kaltgeräteverlängerung mit C14-Stecker und C13-Kupplung. Besitzt die PDU eine feste Zuleitung mit C14-Stecker, wird diese direkt in den C13-Ausgang der USV gesteckt. Ein separates Kabel zwischen USV und PDU ist dann nicht erforderlich, sofern die vorhandene Zuleitung ausreicht.

Bei einem C19-Ausgang und einem C20-Geräteeingang passt C20-Stecker auf C19-Kupplung. Von einem C19-Ausgang zu einem C14-Geräteeingang benötigen Sie dagegen C20-Stecker auf C13-Kupplung.

Entscheidend sind beide Anschlüsse und die elektrische Belastbarkeit. Die Bezeichnungen „USV-Kabel“, „PDU-Kabel“ oder „Server-Stromkabel“ allein legen noch keine passende Steckerkombination fest.

Schnellwahl: Welches Kabel passt zwischen den Geräten?

Prüfen Sie zuerst den Ausgang der Stromquelle und dann den Eingang oder die feste Zuleitung des versorgten Geräts. Das gilt für die Verbindung von der USV zur PDU ebenso wie von der PDU zum Server.

Passende Verbindungen für USV, PDU und Server
Ausgang der USV / PDU Eingang oder Zuleitung am Gerät Verbindung / benötigtes Kabel
C13-Buchse Feste PDU-Zuleitung mit C14-Stecker Direkt anschließen. Bei ausreichender Leitungslänge ist kein zusätzliches USV-PDU-Kabel nötig.
C13-Buchse C14-Geräteeinlass C14-Stecker auf C13-Kupplung
C19-Buchse C20-Geräteeinlass C20-Stecker auf C19-Kupplung
C19-Buchse C14-Geräteeinlass C20-Stecker auf C13-Kupplung
C13-Seite begrenzt die Stromklasse.
Schutzkontakt-Steckdose C14-Geräteeinlass CEE 7/7-Stecker auf C13-Kupplung
Schutzkontakt-Steckdose C20-Geräteeinlass CEE 7/7-Stecker auf C19-Kupplung

Die Tabelle beschreibt die Anschlusskombinationen. Nennstrom, Spannung, Leitung, Absicherung und Herstellerfreigaben müssen zusätzlich passen. Auf schmalen Bildschirmen lässt sich die Tabelle seitlich verschieben.

PDU mit fest angeschlossener Zuleitung? Deren Stecker bestimmt den passenden Ausgang der USV: C14 passt in C13, C20 passt in C19. Benötigt die Installation mehr Reichweite, prüfen Sie eine geeignete Verlängerung anhand der Gesamtlast und der Herstellervorgaben.

So wählen Sie die Kabel für Ihre Anschlusskette

Eine USV (unterbrechungsfreie Stromversorgung) versorgt angeschlossene Geräte bei einem Netzausfall für eine begrenzte Zeit weiter. Eine PDU (Power Distribution Unit) verteilt die zugeführte elektrische Leistung auf mehrere Verbraucher im Rack. Der Server wird über den Eingang seines Netzteils angeschlossen. Jede Verbindung in dieser Kette wird einzeln ausgewählt.

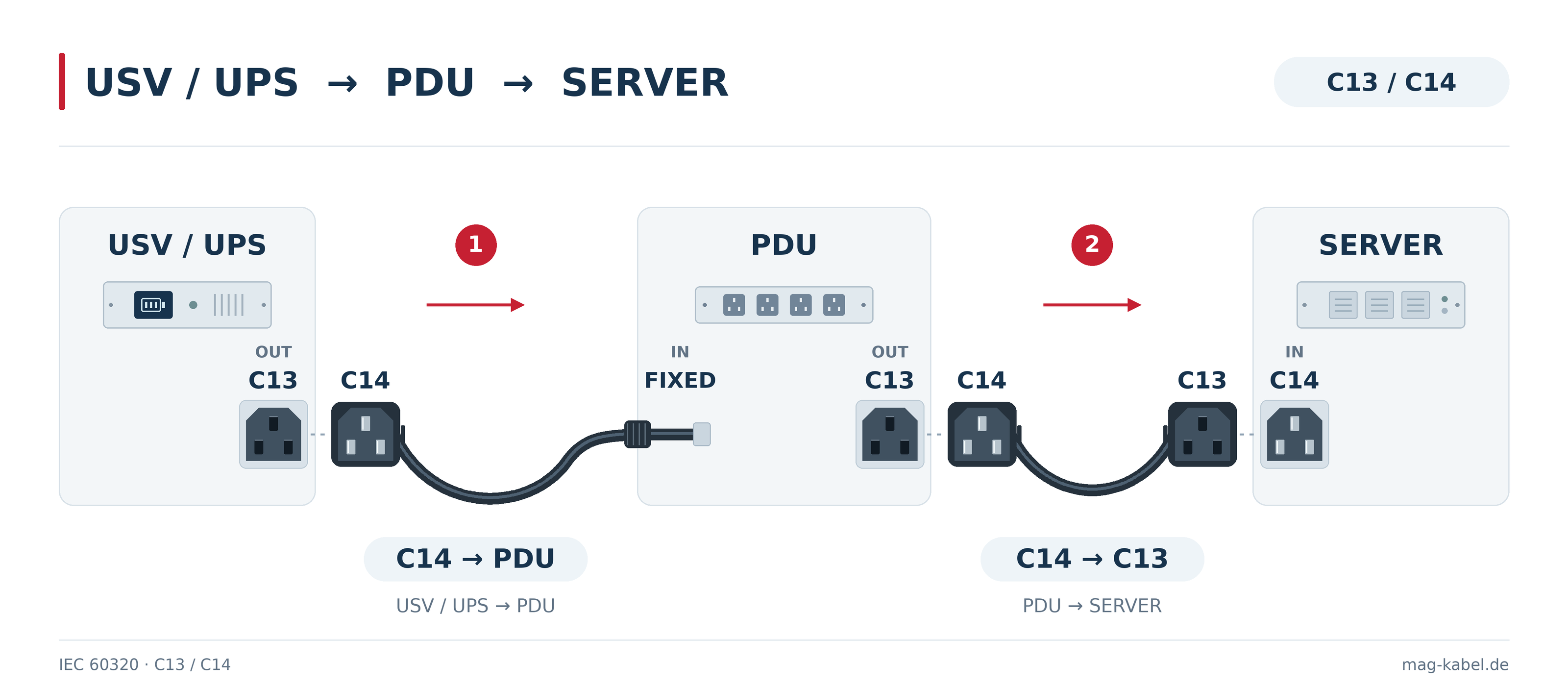

Anschlussbeispiel: C14-Stecker der festen PDU-Zuleitung am C13-Ausgang der USV; C13-Ausgang der PDU über C14-C13-Kabel mit dem C14-Eingang des Servers verbunden
Anschlussbeispiel mit fester PDU-Zuleitung: Die Zuleitung mit C14-Stecker gehört zur PDU. Nur zwischen dem C13-Ausgang der PDU und dem C14-Eingang des Servers wird ein separates C14-C13-Kabel eingesetzt. „IN“ bezeichnet den Eingang, „OUT“ den Ausgang und „FIXED“ die feste Zuleitung. Die Grafik lässt sich per Klick vergrößern.

Beispiel 1: PDU mit fester C14-Zuleitung – wie in der Skizze

  1. USV zur PDU: Der C14-Stecker der fest angeschlossenen PDU-Zuleitung kommt direkt in einen dafür vorgesehenen, batteriegestützten C13-Ausgang der USV.
  2. PDU zum Server: Ein separates C14-C13-Kabel verbindet einen C13-Ausgang der PDU mit dem C14-Geräteeingang des Servers. Der C14-Stecker sitzt in der PDU, die C13-Kupplung am Server.

Für jeden weiteren Serveranschluss mit C14-Eingang benötigen Sie ein weiteres passendes C14-C13-Kabel. Prüfen Sie dabei die gemeinsame Last aller angeschlossenen Geräte.

Beispiel 2: PDU mit abnehmbarer Zuleitung

Hat die PDU einen C14-Geräteeinlass und die USV einen C13-Ausgang, benötigen Sie zusätzlich ein C14-auf-C13-Kabel zwischen USV und PDU. Bei einem C20-Eingang der PDU und einem C19-Ausgang der USV wählen Sie C20-Stecker auf C19-Kupplung. Die Kabel zu den Servern richten sich jeweils nach PDU-Ausgang und Servereingang.

Die PDU-Zuleitung führt die gemeinsame Last aller angeschlossenen Verbraucher. Prüfen Sie deshalb neben den einzelnen Serverleitungen auch den Gesamtstrom der PDU und die zulässige Belastung des zugehörigen USV-Ausgangs beziehungsweise der Ausgangsgruppe.

Beispiel 3: Server direkt an die USV anschließen

Ein einzelner Server mit C14-Eingang lässt sich über ein C14-auf-C13-Kabel direkt mit einem passenden C13-Ausgang der USV verbinden. Eine PDU ist für diese einzelne Verbindung nicht zwingend erforderlich.

Beispiel 4: C19-Ausgang und Server mit C14-Eingang

Hier ist C20-Stecker auf C13-Kupplung die passende Kombination. Der C20-Stecker nutzt den C19-Ausgang der Stromverteilung; die C13-Kupplung versorgt den C14-Eingang des Geräts. Die zulässige Belastbarkeit der C13-Seite und des gesamten Kabels bleibt maßgeblich.

Geräte mit Schutzkontaktstecker an einer USV betreiben

Für diesen Bedarf gibt es beispielsweise die DINIC 19-Zoll-USV-Steckdosenleiste STT19-8USV mit fest angeschlossener C14-Zuleitung, acht Schutzkontakt-Abgängen und 10-A-Überlastschutz. Diese Ausführung hat Schutzkontakt-Steckdosen statt der C13-Ausgänge in der Skizze. Für einen Server mit C14-Eingang verwenden Sie daran ein passendes Netzkabel mit CEE-7/7-Stecker und C13-Kupplung. Die Gesamtlast muss innerhalb der zulässigen Werte der Leiste und des vorgeschalteten USV-Ausgangs bleiben.

C13, C14, C19 und C20 richtig zuordnen

C14 und C20 sind die Stecker mit Kontaktstiften. Am versorgten Gerät heißen die entsprechenden Anschlüsse Geräteeinlässe. C13 und C19 sind die passenden Kupplungen mit Kontaktöffnungen; an USV und PDU werden die entsprechenden Ausgänge häufig als Buchsen bezeichnet.

Ein C13-Ausgang nimmt somit den C14-Stecker des Kabels auf. Am anderen Ende verbindet sich die C13-Kupplung mit dem C14-Eingang des Servers. Die Shopbezeichnung „C13 auf C14“ und die Beschreibung „C14-Stecker auf C13-Kupplung“ bezeichnen dieselbe Kabelkombination.

DINIC Kabelenden: C14-Stecker mit Kontaktstiften und C13-Kupplung mit Kontaktöffnungen
C14-Stecker auf C13-Kupplung
Für C13-Ausgang und C14-Geräteeingang.
C13/C14-Kabel auswählen →

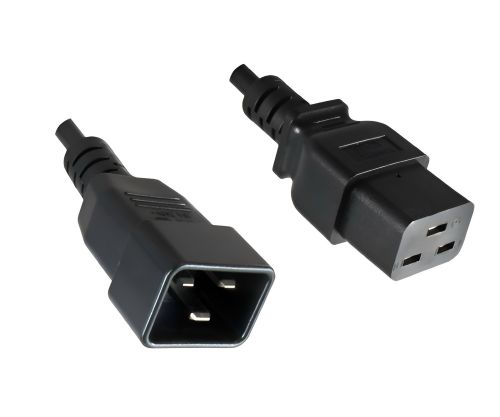

DINIC Kabelenden: C20-Stecker links und größere C19-Kupplung rechts
C20-Stecker auf C19-Kupplung
Für C19-Ausgang und C20-Geräteeingang.
C19/C20-Kabel auswählen →

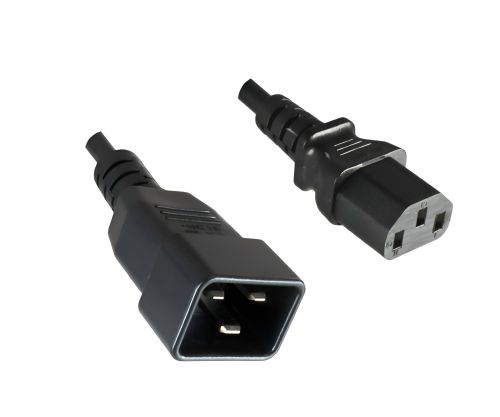

DINIC Kabelenden: C20-Stecker links und kleinere C13-Kupplung rechts
C20-Stecker auf C13-Kupplung
Für C19-Ausgang und C14-Geräteeingang.
C13/C20-Kabel auswählen →

Produktbilder zeigen beispielhafte DINIC-Ausführungen. Länge, Querschnitt und Nennwerte entnehmen Sie dem jeweiligen Artikel.

Weitere Gerätestecker nach IEC 60320 im Überblick →

10 A oder 16 A: Was begrenzt die Verbindung?

Bei den hier betrachteten IEC-Ausführungen gehören C13/C14 zur 10-A-Klasse und C19/C20 zur 16-A-Klasse, jeweils bis 250 V AC. Das ist keine pauschale Freigabe für jedes Kabel oder jede Installation. Abweichende Länderzulassungen und die Nennwerte der konkreten Komponenten sind gesondert zu beachten.

Maßgeblich ist die niedrigste zulässige Belastbarkeit der Verbindung. Dazu zählen Ausgang, Ausgangsgruppe, Steckverbinder, Kabel und Geräteeingang. Ein C20-Stecker hebt die Begrenzung einer C13-Kupplung nicht auf. Auch ein größerer Leiterquerschnitt macht aus C13/C14 keine 16-A-Steckverbindung.

  • Strom und Spannung: Nennwerte am Gerät, an der USV/PDU und im Kabeldatenblatt abgleichen.
  • Gesamtlast: Die Zahl der Steckplätze erhöht weder die USV-Leistung noch die Belastbarkeit der gemeinsamen Zuleitung.
  • USV-Leistung: Sowohl die zulässige Wirkleistung in Watt als auch die Scheinleistung in VA beachten. Einschaltströme und Herstellerangaben einbeziehen.
  • Querschnitt und Länge: Nach Strombedarf, Leitungsausführung und Einsatzbedingungen auswählen. Der Querschnitt allein bestimmt nicht den zulässigen Strom des fertigen Kabels.

Leiterquerschnitte bei Netzkabeln richtig auswählen →

Kein passender Ausgang für einen C20-Geräteeingang? Ein Adapter auf einen schwächer ausgelegten Anschluss schafft keine zusätzliche Leistung. Lassen Sie Anschluss, Absicherung und Last anhand der Gerätedaten prüfen. Dieser Ratgeber unterstützt die Produktauswahl; die elektrische Auslegung der Anlage muss fachgerecht erfolgen.

Kabellänge, Winkel, Farbe und Sicherung im Rack

  • Länge: Den tatsächlichen Verlegeweg messen und genügend Reserve für zugfreie Führung und Wartung vorsehen. Große Kabelschlaufen können Luftwege und Servicezugang behindern.
  • Gewinkelte Anschlüsse: Bei geringer Einbautiefe kann eine 90°-Ausführung sinnvoll sein. Die Abgangsrichtung anhand von Produktbild und Einbaulage prüfen.
  • Farbliche Zuordnung: Farbige C13/C14-Kabel erleichtern die Kennzeichnung von Stromwegen und Gerätegruppen. Beide Enden zusätzlich eindeutig beschriften.
  • Herausziehen reduzieren: Je nach Stecksystem kommen passende Aufsteckhülsen oder verriegelbare Lösungen infrage. Kabelsicherungen und IEC-LOCK vergleichen →
  • Projektvorgaben: Bei Bedarf halogenfreie Ausführungen oder Kabel mit mehreren Länderzulassungen auswählen. Anforderungen und Nachweise immer am konkreten Artikel abgleichen.

Server mit zwei Netzteilen: A/B-Versorgung planen

Bei dafür ausgelegten Servern kann jedes Netzteil an einen separat geplanten A- beziehungsweise B-Stromweg angeschlossen werden. Unterschiedliche Kabelfarben helfen bei der Zuordnung. Zwei Kabel an derselben PDU schaffen keine unabhängige A/B-Versorgung. Für den vorgesehenen Ausfallfall muss der verbleibende Stromweg die dann anfallende Last tragen können. Ein Y-Kabel verteilt eine gemeinsame Einspeisung und erzeugt ebenfalls keine unabhängige Redundanz.

Häufige Fragen zu USV-, PDU- und Serverkabeln

Brauche ich bei einer PDU mit fester Zuleitung ein zusätzliches Kabel zur USV?

Wenn der Stecker der PDU-Zuleitung zum USV-Ausgang passt und die Leitung lang genug ist, benötigen Sie kein zusätzliches Verbindungskabel. Ein C14-Stecker wird direkt in einen C13-Ausgang gesteckt. Die passenden Kabel von der PDU zu den Servern werden separat ausgewählt.

Brauche ich ein besonderes Kabel für eine USV?

Benötigt wird ein Kabel, das zum Ausgang der USV und zum Eingang des angeschlossenen Geräts passt. Häufig sind das IEC-Kaltgeräteverlängerungen. Ein gewöhnliches Netzkabel mit Schutzkontaktstecker passt dagegen nicht direkt in einen C13-Ausgang.

Ist C13 auf C14 dasselbe wie C14 auf C13?

Bei einem Kabel mit genau diesen beiden Enden ja. Für die Auswahl ist die eindeutige Beschreibung hilfreich: C14-Stecker auf der Versorgungsseite und C13-Kupplung am versorgten Gerät.

Kann ein C20-auf-C13-Kabel mit 16 A belastet werden?

Nicht aufgrund des C20-Steckers. Bei den hier betrachteten IEC-Ausführungen begrenzt die C13-Seite auf höchstens 10 A; das konkrete Kabel oder andere Teile der Verbindung können niedriger bemessen sein.

Was mache ich bei einem C16-Geräteeingang?

Ein C16-Eingang benötigt eine passende C15-Warmgerätekupplung. Eine C13-Kupplung ist dafür nicht geeignet. C13, C15 und C19 vergleichen →

Sind alle Steckdosen einer USV bei Stromausfall versorgt?

Das hängt vom Modell ab. Manche USV-Geräte besitzen zusätzlich Ausgänge mit reinem Überspannungsschutz. Für die gewünschte Überbrückung müssen Server und PDU an den dafür vorgesehenen, batteriegestützten Ausgängen angeschlossen sein.

Welche Angaben helfen bei einer Kabelanfrage?

Nennen Sie Ausgang und Geräteeingang beziehungsweise den Stecker einer festen PDU-Zuleitung, Strombedarf, Kabellänge, Stückzahl und besondere Anforderungen. Fotos der Anschlüsse sowie Modellbezeichnungen von USV, PDU und Server erleichtern die technische Zuordnung.
