LWL Outdoor-Kabel OM4 – vorkonfektionierte LC/LC Breakoutkabel

OM4 Outdoor-LWL-Kabel – 4 Fasern, LC/LC, vorkonfektioniert

DINIC OM4 Outdoor-Glasfaserkabel für professionelle Gebäude-, Campus- und Industrieverkabelungen: vorkonfektioniert mit vier OM4-Multimode-Fasern und einzelnen LC-Steckern an beiden Kabelenden.

Der robuste U-DQ(ZN)BH-Aufbau mit halogenfreiem Mantel und E-Glasgarn als zusätzlicher Nagetierbarriere eignet sich für anspruchsvolle Installationswege, beispielsweise zwischen Gebäuden, durch geeignete Leerrohre, Kabelschutzrohre, Schächte und Techniktrassen.

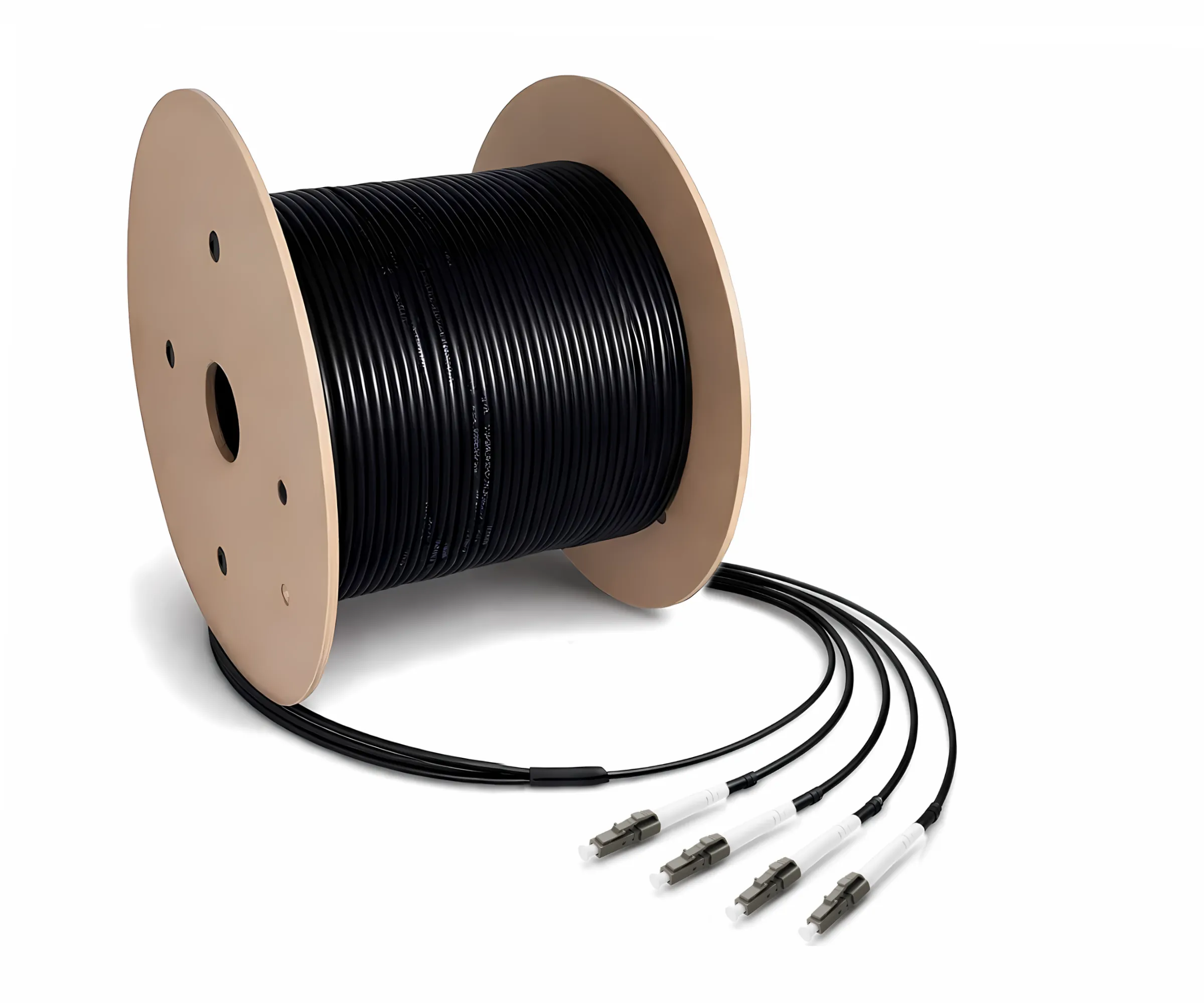

DINIC OM4 Outdoor LWL-Kabel mit vier vorkonfektionierten LC-Steckern

OM4 50/125 µm Multimode

4 Fasern für Duplex und Reserve

LC / LC vorkonfektioniert

U-DQ(ZN)BH Outdoor-Aufbau

E-Glasgarn zusätzliche Barriere

LWL zwischen Gebäuden Planung, Leerrohr, vier Fasern und Verlegung erklärt. OM3, OM4 oder OS2? Multimode und Singlemode richtig auswählen. LC, SC oder ST? Steckertypen und typische Anwendungen vergleichen.

Verlegung durch ein Leerrohr geplant? Für vorkonfektionierte LWL-Leitungen steht eine wiederverwendbare DINIC LWL-Einzugshilfe für Leitungen von 6–15 mm zur Verfügung.

1 bis 5 (von insgesamt 5)

OM4 Outdoor-LWL richtig auswählen – Fasern, Stecker und Verlegung

Bei einem Outdoor-Glasfaserkabel reicht es nicht, nur die benötigte Länge auszuwählen. Für eine zuverlässige Verbindung müssen Fasertyp, Transceiver, Steckverbinder, Faseranzahl, Verlegeweg und Umgebungsbedingungen zusammenpassen.

Die DINIC Outdoor-Serie dieser Kategorie kombiniert OM4 Multimode 50/125 µm, vier Fasern, LC/LC-Konfektion und einen U-DQ(ZN)BH-Kabelaufbau.

Wann ist OM4 Outdoor-LWL die richtige Lösung?

Gebäude verbinden

Für Backbone- und Uplink-Strecken zwischen Büro, Halle, Lager, Werkstatt, Technikraum oder Nebengebäude innerhalb einer passenden Multimode-Infrastruktur.

Campus und Industrie

Für optische Verbindungen zwischen Netzwerkverteilern auf Werks-, Logistik- und Unternehmensgeländen.

Vorhandenes OM3/OM4-Netz

Besonders interessant, wenn bereits passende Multimode-Transceiver und eine OM3-/OM4-Infrastruktur vorhanden sind.

LWL zwischen zwei Gebäuden planen?

Der ausführliche MAG Ratgeber behandelt Gebäudeverbindungen, Leerrohre, Kabelwege, vier Fasern, Einzugshilfe und die Entscheidung zwischen OM4 und OS2.

Gebäude-Ratgeber »

Warum vier Fasern?

Die Outdoor-Kabel dieser Serie besitzen vier OM4-Fasern. Eine klassische optische Duplex-Verbindung verwendet häufig zwei Fasern. Damit können vier Fasern beispielsweise folgendermaßen genutzt werden:

2 Fasern für eine aktive Duplex-Verbindung und 2 Reservefasern
2 getrennte Duplex-Verbindungen
Reserve für spätere Erweiterungen
getrennte optische Links für unterschiedliche Systeme

Wichtig: Vier Fasern im selben Kabel sind keine echte Leitungsweg-Redundanz. Wird das komplette Kabel oder die gemeinsame Trasse beschädigt, können alle vier Fasern gleichzeitig ausfallen. Echte Wegeredundanz erfordert getrennte Kabel und möglichst getrennte Trassen.

Was bedeutet U-DQ(ZN)BH?

U-DQ(ZN)BH beschreibt wesentliche Merkmale des Kabelaufbaus und ist für Installationsplaner deutlich aussagekräftiger als der allgemeine Begriff „Outdoor-Kabel“.

Merkmal	Bedeutung für die Anwendung
OM4 50/125 µm	Laseroptimierte Multimode-Faser für passende optische Netzwerk- und Backbone-Anwendungen.
4 Fasern	Vier einzelne Glasfasern für Reserve oder mehrere Duplex-Verbindungen.
LC/LC	Vorkonfektionierte LC-Steckverbinder an beiden Kabelenden.
U-DQ(ZN)BH	Robuster Universalkabel-Aufbau für entsprechende Außen-, Übergangs- und Infrastrukturinstallationen.
E-Glasgarn	Zusätzliche nichtmetallische Barriere zur Erschwerung von Nagetierbeschädigungen.
Halogenfreier Mantel	Für professionelle Installationsumgebungen, in denen halogenfreie Kabelausführungen gefordert oder bevorzugt werden.

Nagetierschutz richtig einordnen: E-Glasgarn erhöht den mechanischen Schutz, macht ein Kabel aber nicht unter allen Bedingungen vollständig nagetiersicher. Bei besonders gefährdeten Trassen können zusätzliche Schutzrohre oder mechanische Schutzmaßnahmen erforderlich sein.

Vorkonfektioniert – warum ist das für B2B-Installationen interessant?

Die LC-Stecker sind bereits werkseitig angebracht. Damit kann bei geeigneter Planung des Kabelwegs die aufwendige Steckerkonfektion oder das Spleißen direkt am Installationsort reduziert oder vermieden werden.

weniger Konfektionsaufwand auf der Baustelle
klar kalkulierbare Kabellänge
schnelle Anbindung an geeignete LC-Patchfelder und aktive Komponenten
interessant für Systemhäuser, Installationsbetriebe und Industrieprojekte
praktisch bei vorbereiteten Leer- und Kabelschutzrohren

Outdoor-LWL durch Leerrohre einziehen

DINIC Einzugshilfe für vorkonfektionierte LWL Outdoor-Kabel

LC-Stecker beim Einziehen schützen

Bei vorkonfektionierten LWL-Kabeln sind die Stecker bereits montiert. Sie sollten beim Einziehen nicht ungeschützt durch das Leerrohr geführt und insbesondere nicht als direkter Zugpunkt verwendet werden.

Die wiederverwendbare DINIC Einzugshilfe ist für Leitungs-Außendurchmesser von 6 bis 15 mm ausgelegt und unterstützt die kontrollierte Führung vorkonfektionierter Kabel durch Leer- und Kabelschutzrohre.

Einzugshilfe ansehen »

Leerrohr vorab prüfen: Die Einzugshilfe besitzt einen Außendurchmesser von ca. 40 mm. Nicht nur der nominelle Rohrdurchmesser, sondern auch Bögen, Muffen, vorhandene Leitungen und Engstellen bestimmen, ob die vorkonfektionierte Leitung eingezogen werden kann.

Biegeradius und Zugbelastung beachten

Glasfaserkabel dürfen nicht geknickt, beliebig eng gebogen oder über die vorkonfektionierten LC-Stecker eingezogen werden.

Mindestbiegeradius des jeweiligen Kabels beachten
keine unzulässigen Zugkräfte auf die LC-Stecker übertragen
Verlegeweg und Rohrbögen vorab kontrollieren
Stecker beim Einziehen mechanisch schützen
zulässige Installations- und Betriebstemperaturen berücksichtigen

Welche Datenrate ist mit OM4 möglich?

Die mögliche Datenrate und Reichweite hängen nicht nur vom Kabel ab, sondern vom konkreten Ethernet-Standard und den verwendeten Transceivern.

Ein wichtiges Beispiel ist 10GBASE-SR: Über OM4 sind typischerweise Strecken bis 400 m möglich.

40 Gigabit nicht pauschal mit LC/LC gleichsetzen: Klassisches 40GBASE-SR4 verwendet Paralleloptik und üblicherweise MPO/MTP-Steckverbinder. Dieses LC/LC-Kabel ist deshalb nicht automatisch für jeden 40- oder 100-Gbit/s-Transceiver geeignet. Immer die Spezifikation des eingesetzten optischen Moduls prüfen.

OM4 oder OS2 für die Außenstrecke?

OM4 ist besonders interessant, wenn bereits eine OM3-/OM4-Multimode-Infrastruktur und passende Multimode-Transceiver vorhanden sind.

Bei sehr großen Entfernungen oder einer langfristig auf Singlemode ausgelegten Backbone-Infrastruktur sollte dagegen OS2 geprüft werden.

LWL zwischen Gebäuden Ausführlicher Planungsratgeber für Gebäude-, Campus- und Außenstrecken. OM3, OM4 oder OS2? Fasertypen, Multimode, Singlemode und Reichweiten vergleichen. LC, SC oder ST? LWL-Steckverbinder und typische Anwendungen verständlich erklärt.

Kann das Outdoor-Kabel direkt in die Erde?

Die Bezeichnung Outdoor ist nicht automatisch eine allgemeine Freigabe für jede ungeschützte direkte Erdverlegung. Bodenbeschaffenheit, Feuchtigkeit, Druck- und Zugbelastung sowie mechanischer Schutz müssen bei einer Erdverlegung projektspezifisch berücksichtigt werden.

Für Gebäude- und Campusstrecken über geeignete Leer- und Kabelschutzrohre bietet der Outdoor-Aufbau eine praktische Installationslösung. Bei direkter Erdverlegung sollte die konkrete Eignung der vorgesehenen Kabelkonstruktion ausdrücklich geprüft werden.

Häufige Fragen zu OM4 Outdoor-LWL

Wofür eignet sich ein OM4 Outdoor-LWL-Kabel?

Typische Anwendungen sind Gebäude-zu-Gebäude-Verbindungen, Campus- und Werksnetze, Industrie- und Logistikstandorte, Technikcontainer sowie Backbone-Strecken innerhalb einer passenden Multimode-Infrastruktur.

Was bedeutet 4 Fasern?

Das Kabel enthält vier OM4-Multimode-Fasern. Sie können beispielsweise für eine Duplex-Verbindung plus zwei Reservefasern oder für zwei separate Duplex-Verbindungen genutzt werden.

Sind vier Fasern automatisch redundant?

Nein. Alle vier Fasern liegen im selben Kabel. Für echte Leitungsweg-Redundanz werden getrennte Kabel auf möglichst unterschiedlichen Trassen benötigt.

Was ist der Vorteil von LC/LC?

LC ist kompakt und in professionellen Netzwerkumgebungen weit verbreitet. Die vorkonfektionierten LC-Stecker ermöglichen die Anbindung an geeignete LC-Patchfelder, Kupplungen oder optische Komponenten.

Ist OM4 Singlemode oder Multimode?

OM4 ist eine laseroptimierte 50/125-µm-Multimode-Faser. Für Singlemode-Verbindungen wird beispielsweise OS2 verwendet.

Welche Reichweite hat OM4 bei 10 Gbit/s?

Für 10GBASE-SR sind über OM4 typischerweise bis zu 400 m möglich. Zusätzlich müssen Transceiver, Steckverbindungen und das zulässige optische Dämpfungsbudget berücksichtigt werden.

Kann ich das vorkonfektionierte Kabel durch ein Leerrohr ziehen?

Ja, sofern Rohrdurchmesser, Bögen, Biegeradius und Zugweg dafür geeignet sind. Zum Schutz und zur kontrollierten Führung der vorkonfektionierten Leitung kann die passende DINIC Einzugshilfe verwendet werden.

Ist das Kabel nagetiersicher?

Die E-Glasgarn-Schicht dient als zusätzliche Nagetierbarriere. Sie sollte jedoch nicht als Garantie gegen jede mögliche Nagetierbeschädigung verstanden werden.

Wann sollte ich statt OM4 OS2 wählen?

OS2 sollte insbesondere bei sehr großen Entfernungen, vorhandener Singlemode-Infrastruktur oder einer langfristig auf Singlemode ausgelegten Backbone-Planung geprüft werden.
