LWL Lichtwellenleiter für zuverlässige Glasfaser-Verbindungen

In dieser Kategorie finden Sie DINIC LWL-Lösungen für schnelle, störungsarme und verlustarme Datenübertragung im professionellen Netzwerkumfeld – von OM4 Multimode-Patchkabeln mit LC- oder SC-Steckern bis zu Outdoor-LWL, Adaptern, Kupplungen und passendem Zubehör.

Schnell zur passenden LWL-Lösung
OM4 Multimode Outdoor-LWL Adapter und Kupplungen
OM4 Multimode: für Patchfelder, Switches, SFP-Ports und leistungsfähige Verbindungen im Serverschrank.
Outdoor & Zubehör: robuste LWL-Kabel, Adapter und Kupplungen für Installation, Erweiterung und Umrüstung.
Glasfaseranschluss Router – Anschlusskabel für FTTH, ONT und GF-TA
Glasfaseranschluss für Router: Anschlusskabel für Glasfaser-Router, ONT und FTTH sowie passende APC-Adapter und Kupplungen finden Sie in der Kategorie Glasfaseranschluss Router .

LWL-Kabel richtig auswählen – Fasertyp, Stecker und Anwendung

Bei der Auswahl eines Glasfaserkabels müssen mehrere Merkmale zusammenpassen. Neben der Länge sind vor allem Multimode oder Singlemode, Faserkategorie, Steckertyp, Simplex oder Duplex, Transceiver und Einsatzumgebung entscheidend.

Für professionelle Netzwerk- und Rechenzentrumsverbindungen kommen häufig OM3- oder OM4-Multimode-Fasern zum Einsatz. Für FTTH, Telekommunikation und größere Entfernungen wird dagegen meist OS2-Singlemode verwendet.

OM3, OM4 oder OS2 – was ist der Unterschied?

OM3 und OM4 sind laseroptimierte 50/125-µm-Multimode-Fasern. OM4 bietet eine höhere modale Bandbreite und dadurch bei verschiedenen Ethernet-Anwendungen zusätzliche Reichweitenreserve. OS2 ist dagegen eine Singlemode-Faser für wesentlich größere Entfernungen und andere optische Transceiver.

Merkmal OM3 OM4 OS2
Faserart Multimode Multimode Singlemode
Faser 50/125 µm 50/125 µm 9/125 µm
10GBASE-SR typ. bis 300 m typ. bis 400 m nicht 10GBASE-SR – anderer Singlemode-Transceiver erforderlich
40GBASE-SR4 typ. bis 100 m typ. bis 150 m anderer Singlemode-Übertragungsstandard erforderlich
Typischer Einsatz bestehende Multimode-Netze, LAN, Rechenzentrum Rechenzentrum, Serverraum, Gebäudeverkabelung FTTH, FTTB, Campus, Backbone und größere Entfernungen
Typische Steckverbinder LC, SC LC, SC LC, SC – bei FTTH häufig APC-Ausführungen
Wichtig: Eine Reichweite gehört immer zu einer konkreten Kombination aus Ethernet-Standard, Faser und Transceiver. Auch Steckverbindungen, Spleiße und das verfügbare Dämpfungsbudget beeinflussen die tatsächlich nutzbare Strecke.

OM3, OM4 oder OS2 genauer vergleichen

Welche Glasfaser eignet sich für 10, 40 oder 100 Gbit/s, Rechenzentrum, Gebäudeverkabelung oder FTTH?

Zum Glasfaser-Ratgeber »

LC oder SC – welcher LWL-Stecker passt?

Die Bezeichnungen LC und SC beschreiben den Steckverbinder – nicht den Fasertyp. Ein LC-Stecker kann deshalb sowohl an einem OM4-Multimode-Kabel als auch an einem OS2-Singlemode-Kabel eingesetzt werden.

LC

Kompakter LWL-Stecker mit 1,25-mm-Ferrule. LC wird häufig an Switches, optischen Transceivern, Patchfeldern und in Rechenzentren eingesetzt.

SC

Größerer Push-Pull-Stecker mit 2,5-mm-Ferrule. SC findet man unter anderem an Patchfeldern, in der Gebäudeverkabelung und bei Glasfaserzugängen.

LC auf SC

Besitzen beide Geräte unterschiedliche Buchsen, kann ein LC/SC-Patchkabel die beiden Stecksysteme direkt miteinander verbinden, sofern Fasertyp und Schliff zueinander passen.

LC, SC oder ST – welcher Stecker für welche Anwendung?

Steckergrößen, Einsatzbereiche, Simplex und Duplex sowie PC, UPC und APC ausführlich erklärt.

LWL-Stecker vergleichen »

LC/LC, LC/SC oder SC/SC – welche Kombination brauche ich?

Die Stecker an beiden Kabelenden müssen zu den vorhandenen Geräten, Transceivern oder Patchfeldern passen. Unterschiedliche Anschlüsse auf beiden Seiten einer Glasfaserstrecke sind dabei kein Problem.

LC auf LC OM4 für zwei LC-Anschlüsse, z. B. zwischen aktiver Netzwerktechnik und Patchfeld LC auf SC OM4 für Verbindungen zwischen einer LC- und einer SC-Schnittstelle SC auf SC OM4 für Glasfaserstrecken mit SC-Anschlüssen auf beiden Seiten

Simplex oder Duplex – was bedeutet das bei LWL?

Simplex bezeichnet eine Verbindung mit einer einzelnen Faser beziehungsweise einem einzelnen optischen Übertragungsweg. Solche Kabel findet man beispielsweise häufig bei FTTH-Anwendungen.

Duplex besteht aus zwei Fasern. Bei vielen klassischen Ethernet-Verbindungen wird eine Faser zum Senden und eine zweite zum Empfangen verwendet. OM4-Patchkabel für Netzwerk- und Rechenzentrumsanwendungen sind deshalb häufig als Duplex-Kabel ausgeführt.

PC, UPC und APC – worauf muss ich achten?

PC, UPC und APC beschreiben nicht den Steckertyp, sondern die Ausführung der Faserendfläche. Besonders bei Singlemode-Verbindungen ist dies wichtig.

  • PC – Physical Contact: grundlegende Kontaktpolitur
  • UPC – Ultra Physical Contact: optimierte gerade Politur mit reduzierten Reflexionen
  • APC – Angled Physical Contact: angewinkelte Faserendfläche für besonders geringe Rückreflexion
APC und UPC nicht miteinander verwechseln: Mechanisch gleich aussehende Steckertypen können unterschiedliche Faserendflächen besitzen. APC sollte nicht direkt mit PC/UPC gekoppelt werden.

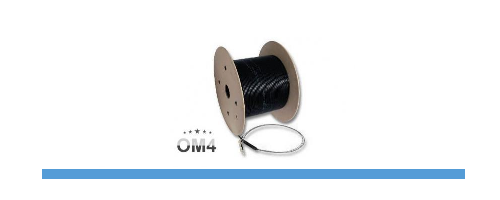

Wann brauche ich ein Outdoor-LWL-Kabel?

Standard-Patchkabel sind in erster Linie für geschützte Innenbereiche vorgesehen. Bei Verbindungen außerhalb von Gebäuden oder in mechanisch anspruchsvolleren Bereichen muss dagegen ein Kabel gewählt werden, dessen Aufbau ausdrücklich für die jeweilige Umgebung vorgesehen ist.

Für entsprechende Anwendungen finden Sie bei MAG separate OM4 Outdoor-LWL-Kabel. Vor der Installation sollten zusätzlich Verlegeweg, mechanische Belastung, Temperaturbereich und gegebenenfalls Anforderungen an Nagetierschutz oder Gebäudeeinführung berücksichtigt werden.

Glasfaserkabel für FTTH, Router und ONT

Bei einem Glasfaser-Internetanschluss wird in der Regel OS2-Singlemode eingesetzt. Auf der Seite des Glasfaser-Abschlusspunktes findet man häufig SC/APC; am Router, ONT oder optischen Modul kann beispielsweise LC/APC vorhanden sein.

FTTH ist ein eigener Anwendungsbereich: Passende OS2-Anschlusskabel und APC-Adapter finden Sie unter Glasfaseranschluss Router » .

LWL-Zubehör – Adapter und Kupplungen

Für Patchfelder, Verlängerungen, Umbauten und die Kopplung vorkonfektionierter Glasfaserkabel werden passende LWL-Adapter und Kupplungen benötigt. Dabei müssen nicht nur die mechanischen Stecker, sondern auch Fasertyp und gegebenenfalls der Schliff zueinander passen.

LWL Adapter und Kupplungen ansehen »

Häufige Fragen zu LWL- und Glasfaserkabeln

Was ist ein LWL-Kabel?

LWL steht für Lichtwellenleiter. Daten werden dabei optisch über Glasfasern übertragen. Dadurch sind hohe Datenraten, große Reichweiten und eine weitgehende Unempfindlichkeit gegenüber elektromagnetischen Störungen möglich.

Welche Glasfaser ist besser – OM3 oder OM4?

Für bestehende OM3-Infrastrukturen kann OM3 weiterhin sinnvoll sein. Bei neuen Multimode-Verbindungen bietet OM4 eine höhere modale Bandbreite und bei verschiedenen Ethernet-Anwendungen zusätzliche Reichweitenreserve.

Welche Glasfaser brauche ich für 10 Gbit/s?

Bei 10GBASE-SR sind mit OM3 typischerweise bis zu 300 m und mit OM4 bis zu 400 m möglich. Für größere Distanzen können OS2-Singlemode und dafür geeignete Transceiver erforderlich sein.

Ist LC ein Singlemode- oder Multimode-Stecker?

Beides ist möglich. LC bezeichnet nur die mechanische Bauform des Steckers. LC-Stecker können sowohl mit OM3/OM4-Multimode-Fasern als auch mit OS2-Singlemode-Fasern verwendet werden.

Kann ich ein LC-Kabel an einen SC-Anschluss anschließen?

Nicht direkt mit einem LC/LC-Kabel. Besitzt eine Seite LC und die andere SC, kann jedoch ein vorkonfektioniertes LC/SC-LWL-Kabel verwendet werden, sofern Faserklasse und optische Ausführung zur Anwendung passen.

Welche Glasfaser brauche ich für einen Glasfaser-Router?

Für FTTH- und FTTB-Anschlüsse wird üblicherweise OS2-Singlemode eingesetzt. Zusätzlich müssen die Steckertypen und der Schliff zum GF-TA, ONT oder Router passen, beispielsweise SC/APC oder LC/APC.

Was ist der Unterschied zwischen LWL und Glasfaser?

Im Netzwerkumfeld werden die Begriffe häufig synonym verwendet. LWL ist die Abkürzung für Lichtwellenleiter und beschreibt die optische Übertragung über Glas- beziehungsweise Lichtwellenleiterfasern.

Passende LWL-Lösung auswählen

OM4-Patchkabel, Outdoor-LWL, Adapter und Zubehör für professionelle Netzwerk- und Installationsanwendungen.
