IEC 60320 Gerätestecker – C5, C7, C13, C15, C17, C19 und C21 im Überblick

Welcher IEC-Stecker passt zu welchem Geräteanschluss? Diese Übersicht hilft bei der Zuordnung der gängigen IEC-60320-Steckverbinder – von C7/C8 und C5/C6 über C13/C14, C15/C16 und C17/C18 bis zu C19/C20 und C21/C22.

IEC-60320-Steckverbinder finden sich unter anderem an PCs, Monitoren, Servern, Netzwerkgeräten, Netzteilen, USV-Anlagen, PDUs sowie in Industrie-, Labor- und Medientechnik. Für die Auswahl einer geeigneten Anschlussleitung sind neben der Steckerform auch Schutzleiter, Strombelastbarkeit, Temperaturanforderung, Leitungsquerschnitt, Kabellänge, Netzstecker und erforderliche Zulassungen zu berücksichtigen.

Geräteanschluss bereits bekannt? Der MAG Kabel-Finder führt vom IEC-Geräteeingang zu passenden DINIC Netzkabeln und berücksichtigt anschließend unter anderem Zielland, Strombedarf und Kabellänge.

Netzstecker und IEC-Gerätestecker – beide Seiten müssen passen

Die IEC-Bezeichnungen wie C5, C7, C13, C15 oder C19 beschreiben die Geräteseite einer Anschlussleitung. Der Netzstecker auf der anderen Kabelseite richtet sich dagegen nach Steckdosensystem, Zielland und Anwendung.

Netzseite z. B. CEE 7/7, Eurostecker,
UK Typ G oder NEMA
→
Anschlussleitung Länge · Querschnitt · Farbe
Leitungstyp · Zulassung
→
Geräteseite z. B. IEC C5, C7,
C13, C15 oder C19

Für internationale Geräte und Exportprojekte sollte daher zuerst der Geräteanschluss bestimmt werden. Anschließend wird der geeignete Netzstecker für das jeweilige Zielland ausgewählt. Netzstecker weltweit vergleichen →

Kurzantwort: Welcher IEC-Stecker gehört zu welchem Anschluss?

C7 gehört zu C8, C5 zu C6, C13 zu C14, C15 zu C16, C17 zu C18, C19 zu C20 und C21 zu C22.

Bei diesen IEC-Systemen bezeichnet die ungerade Nummer typischerweise die Gerätekupplung am Kabel. Die gerade Nummer bezeichnet das passende männliche Gegenstück, das häufig als Geräteanschluss ausgeführt ist.

In 4 Schritten zum passenden IEC 60320 Anschluss

1 Geräteanschluss bestimmen C8, C6, C14, C16, C18, C20 oder C22 am vorhandenen Gerät identifizieren.
2 Schutzleiter prüfen Klären, ob die Anwendung einen Schutzleiter benötigt oder zweipolig ohne PE ausgeführt ist.
3 Strom & Temperatur Strombelastbarkeit und thermische Anforderungen passend zum Gerät und Einsatzbereich auswählen.
4 Netzseite auswählen Länderstecker, Leitung, Länge, Querschnitt und erforderliche Zulassungen festlegen.
Schnellvergleich C7 / C8 C5 / C6 C13 / C14 C15 / C16 C17 / C18 C19 / C20 C21 / C22 FAQ

IEC 60320 Schnellvergleich

Die folgende Tabelle zeigt häufig verwendete IEC-Systeme für Anschlussleitungen. Die tatsächliche Belastbarkeit einer kompletten Anschlussleitung kann zusätzlich durch Leitung, Leiterquerschnitt, Netzstecker und artikelbezogene Freigaben begrenzt werden.

IEC-System Kupplung am Kabel Geräteanschluss Schutzleiter IEC-Familie Typische Anwendung
C7 / C8 C7 C8 Nein 2,5 A Kleingeräte, Netzteile, Audio / Video
C5 / C6 C5 C6 Ja 2,5 A Notebook-Netzteile, Projektoren
C13 / C14 C13 C14 Ja 10 A PC, Monitor, Drucker, Switch, Server
C15 / C16 C15 C16 Ja 10 A Warmgeräte, Labor, erhöhte Temperatur
C17 / C18 C17 C18 Nein 10 A Zweipolige Geräte ohne PE
C19 / C20 C19 C20 Ja 16 A Server, PDU, USV, Storage, Industrie
C21 / C22 C21 C22 Ja 16 A Heißgeräte, Labor, Spezialanwendungen
Wichtig: Die IEC 60320 umfasst verschiedene Steckverbinder bis 250 V AC und maximal 16 A. Für ein konkretes Netzkabel gelten immer die technischen Daten, Kennzeichnungen und Zulassungen des jeweiligen Artikels.

Welcher IEC-Anschluss wird für welches Gerät verwendet?

Die folgende Zuordnung ist eine Orientierung für häufige Anwendungen. Entscheidend bleibt immer der tatsächlich vorhandene Anschluss am Gerät.

Gerät / Anwendung Häufiger Geräteanschluss Passende Kupplung am Kabel
Notebook-Netzteil, Projektor C6 C5
TV, Audio, kleinere Netzteile C8 C7
PC, Monitor, Drucker C14 C13
Switch, Server, Netzwerkgerät häufig C14 C13
Erhöhte Temperaturanforderung C16 C15
Zweipoliges Gerät ohne PE C18 C17
Leistungsstarker Server, PDU oder USV C20 C19
Thermisch anspruchsvolle Anwendung C22 C21
Gerätetyp allein reicht nicht: Ein Server kann beispielsweise je nach Bauart einen C14- oder C20-Geräteanschluss besitzen. Der vorhandene Geräteanschluss und die Herstellervorgaben sind maßgeblich.

C13, C15 und C17 sehen ähnlich aus – sind aber nicht gleich

Gerade IEC C13, C15 und C17 werden leicht verwechselt. C13 und C15 besitzen einen Schutzleiterkontakt, C17 dagegen nicht. C15 ist zusätzlich für den Warmgeräteanschluss C16 mechanisch codiert.

  • C13 → C14: reguläre Kaltgeräteverbindung
  • C15 → C16: reguläre Warmgeräteverbindung
  • C17 → C18: reguläre zweipolige Verbindung ohne PE
  • C15 → C14: mechanisch möglich
  • C13 → C16: mechanisch nicht möglich
  • C13 → C18: mechanisch möglich
C13, C15 und C17 ausführlich vergleichen →
Vergleich der IEC 60320 Gerätekupplungen C13, C15 und C17
C13 · C15 · C17 – für Details Bild anklicken

IEC 60320 C7 / C8 – Kleingeräteanschluss „Acht“

IEC C7 ist eine zweipolige Gerätekupplung ohne Schutzleiter. Das passende Gegenstück ist der C8-Geräteanschluss. Diese Kombination wird häufig bei schutzisolierten Kleingeräten, Netzteilen, Audio-/Video-Technik und kompakter Elektronik eingesetzt.

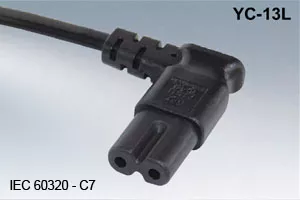

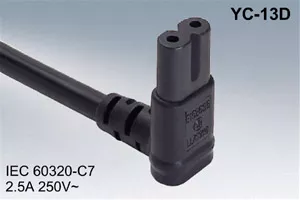

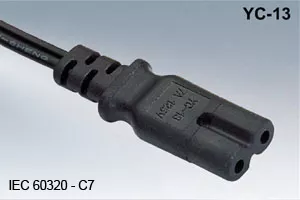

IEC 60320 C7 Gerätekupplung ohne Schutzleiter
IEC C7

Kupplung am Kabel

2-polig · ohne PE

Passend zu IEC C8

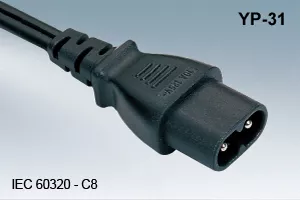

IEC 60320 C8 Geräteanschluss passend zu C7
IEC C8

Geräteanschluss

2-polig · ohne PE

Gegenstück zu IEC C7

IEC 60320 C5 / C6 – Kleeblattanschluss mit Schutzleiter

IEC C5 wird wegen seiner Form häufig als Kleeblattstecker bezeichnet. Die dreipolige Kupplung besitzt einen Schutzleiter und wird unter anderem an Notebook-Netzteilen, Projektoren und kompakten IT-Geräten eingesetzt. Das passende Gegenstück ist IEC C6.

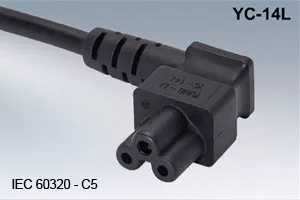

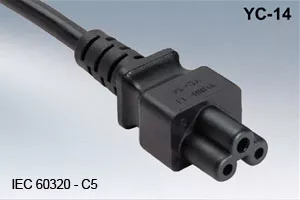

IEC 60320 C5 Kleeblatt Gerätekupplung mit Schutzleiter
IEC C5

Kupplung am Kabel

Kleeblatt · 3-polig

Mit Schutzleiter (PE)

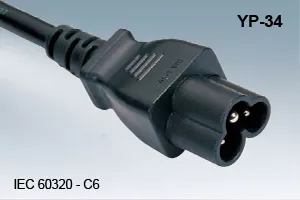

IEC 60320 C6 Geräteanschluss passend zu C5
IEC C6

Geräteanschluss

3-polig · mit PE

Gegenstück zu IEC C5

IEC 60320 C13 / C14 – klassische Kaltgeräteverbindung

C13/C14 gehört zu den besonders verbreiteten IEC-Verbindungen in IT, Büro, Netzwerk und Rechenzentrum. C13 befindet sich typischerweise an der Anschlussleitung und wird mit einem C14-Geräteanschluss verbunden. Typische Anwendungen sind PCs, Monitore, Drucker, Switches und Server.

Bei IEC-Verlängerungen kann eine C14-Bauform auch kabelseitig eingesetzt werden, beispielsweise bei Rack-, PDU- und Serververkabelungen.

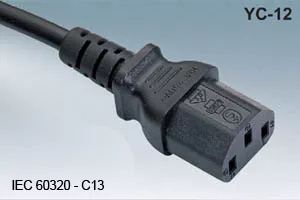

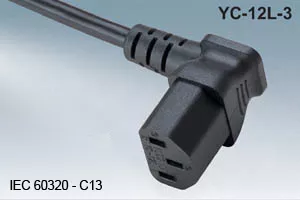

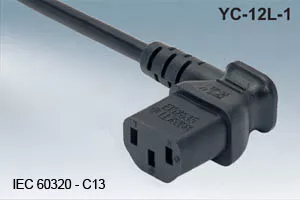

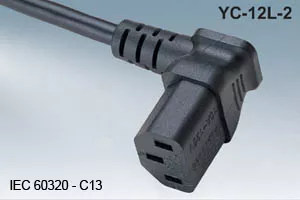

IEC 60320 C13 Kaltgerätekupplung mit Schutzleiter
IEC C13

Kupplung am Kabel

Kaltgerät · 3-polig

Mit Schutzleiter (PE)

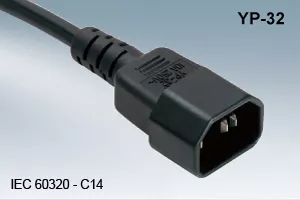

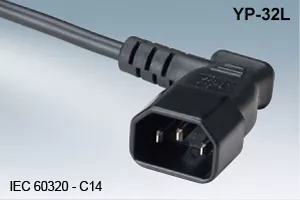

IEC 60320 C14 Gerätestecker passend zu C13
IEC C14

Gerätestecker / Geräteanschluss

3-polig · mit PE

Gegenstück zu IEC C13

Stromverbindung gegen unbeabsichtigtes Herausziehen sichern?
Für C13/C14 stehen unter anderem SecureSleeve Aufsteckhülsen und IEC-LOCK Lösungen mit mechanischer Verriegelung zur Verfügung.
Netzkabel gegen Herausziehen sichern →

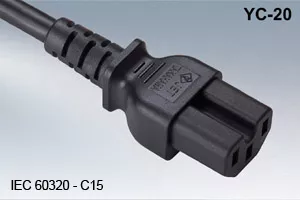

IEC 60320 C15 / C16 – Warmgeräteverbindung

IEC C15 ähnelt C13 deutlich, ist jedoch für höhere Temperaturanforderungen vorgesehen. Die zusätzliche Formcodierung unterscheidet C15 von C13. Das reguläre Gegenstück ist der C16-Geräteanschluss.

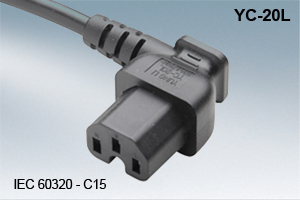

IEC 60320 C15 Warmgerätekupplung passend zu C16
IEC C15

Warmgerätekupplung

3-polig · mit PE

Passend zu IEC C16

IEC C16

Geräteanschluss für Warmgeräte

  • C15 → C16: reguläre Verbindung
  • C15 → C14: mechanisch möglich
  • C13 → C16: mechanisch nicht möglich

DINIC C15 Warmgerätekabel →

IEC 60320 C17 / C18 – zweipolig ohne Schutzleiter

C17 ist eine zweipolige Gerätekupplung ohne Schutzleiter. Das passende Gegenstück ist IEC C18. Das System wird bei entsprechend konstruierten Geräten eingesetzt, die keinen Schutzleiteranschluss benötigen.

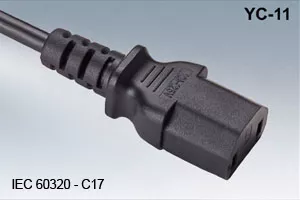

IEC 60320 C17 Gerätekupplung zweipolig ohne Schutzleiter
IEC C17

Kupplung am Kabel

2-polig · ohne PE

Passend zu IEC C18

IEC C18

Geräteanschluss ohne Schutzleiter

  • C17 → C18: reguläre Verbindung
  • C17 → C14: passt nicht
  • C13 → C18: mechanisch möglich

DINIC C17 Anschlussleitungen →

IEC 60320 C19 / C20 – 16-A-System für Server, PDU und USV

C19/C20 gehört zur 16-A-Familie der IEC 60320 und wird bei leistungsstärkeren Geräten und Stromverteilungen eingesetzt. Typische Bereiche sind Server, Storage-Systeme, PDUs, USV-Anlagen, Rechenzentren und industrielle Installationen.

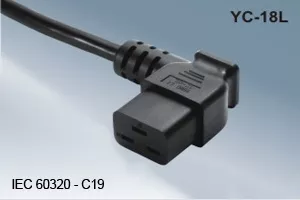

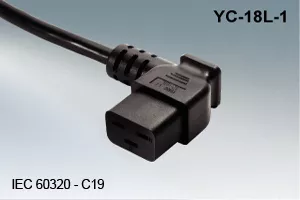

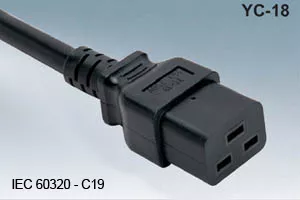

IEC 60320 C19 Gerätekupplung für 16 Ampere Anwendungen
IEC C19

Kupplung am Kabel

16-A-Familie

3-polig · mit PE

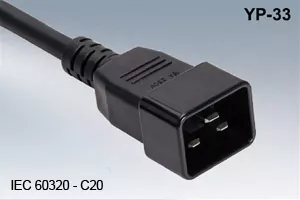

IEC 60320 C20 Gerätestecker passend zu C19
IEC C20

Gerätestecker / Geräteanschluss

16-A-Familie

Gegenstück zu IEC C19

Rack und Rechenzentrum: Auch C19/C20-Verbindungen können mit geeigneten Systemen gegen unbeabsichtigtes Herausziehen gesichert werden.
SecureSleeve und IEC-LOCK ansehen →

IEC 60320 C21 / C22 – Heißgeräteverbindung

IEC C21 gehört ebenfalls zur 16-A-Familie, ist jedoch für höhere thermische Anforderungen als C19/C20 vorgesehen. Das reguläre Gegenstück ist IEC C22. Einsatzbereiche finden sich beispielsweise in Labor, Industrie und thermisch anspruchsvollen Spezialanwendungen.

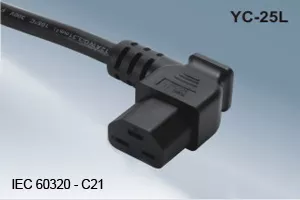

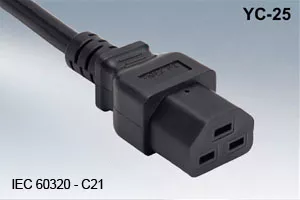

IEC 60320 C21 Heißgerätekupplung passend zu C22
IEC C21

Heißgerätekupplung

16-A-Familie

3-polig · mit PE

IEC C22

Geräteanschluss

Passendes männliches Gegenstück zur C21-Gerätekupplung für thermisch anspruchsvolle Anwendungen.

Kaltgerät, Warmgerät oder Heißgerät?

Eine ähnliche Steckerform bedeutet nicht automatisch, dass zwei IEC-Steckverbinder für dieselbe Anwendung geeignet sind. Unterschiede bestehen unter anderem bei der zulässigen Temperatur und bei der mechanischen Codierung.

IEC-System Klasse Typischer Einsatz
C13 / C14 Kaltgerät IT, Büro, Netzwerk, Server
C15 / C16 Warmgerät Anwendungen mit erhöhter Temperaturanforderung
C19 / C20 16-A-Familie Server, PDU, USV und leistungsstarke Geräte
C21 / C22 Heißgerät / 16-A-Familie Hohe thermische Anforderungen

Häufige Fehler bei der Auswahl von IEC-Anschlussleitungen

C13 und C15 nur nach der Form auswählen C15 besitzt eine andere thermische Eignung und eine mechanische Codierung für C16.
C13 und C17 verwechseln C13 besitzt einen Schutzleiterkontakt. C17 ist zweipolig und besitzt keinen PE-Kontakt.
C13/C14 statt C19/C20 einsetzen Bei höherem Strombedarf muss geprüft werden, ob das 16-A-System C19/C20 erforderlich ist.
Nur den IEC-Stecker betrachten Netzstecker, Leiterquerschnitt, Länge, Leitungstyp, Temperatur und Zulassungen müssen ebenfalls passen.
Mechanische Passform mit Eignung gleichsetzen Eine mechanisch mögliche Kombination bedeutet nicht automatisch, dass die gesamte Anschlussleitung für die Anwendung freigegeben ist.
Zielland nicht berücksichtigen Für Export und internationale Geräte ist zusätzlich der geeignete Länderstecker mit den erforderlichen Zulassungen auszuwählen.
Grundregel: Mechanische Kompatibilität allein ist keine technische Freigabe. Angaben des Geräteherstellers sowie Spannung, Strom, Temperatur, Leiterquerschnitt und Zulassungen müssen zur kompletten Anschlussleitung passen.

Häufige Fragen zu IEC 60320 Gerätesteckern

Was ist der Unterschied zwischen IEC C13 und C14?

C13 ist die weibliche Gerätekupplung, die sich typischerweise am Kabel befindet. C14 ist das dazugehörige männliche Gegenstück und wird häufig als Geräteanschluss verwendet.

Was ist der Unterschied zwischen C13 und C15?

Beide besitzen einen Schutzleiter und sehen ähnlich aus. C15 ist jedoch für höhere Temperaturanforderungen vorgesehen und besitzt eine zusätzliche mechanische Codierung für C16.

Passt C15 auch auf einen C14-Gerätestecker?

Mechanisch kann eine geeignete C15-Gerätekupplung mit C14 verbunden werden. Eine normale C13-Kupplung passt dagegen nicht in einen C16-Geräteanschluss.

Kann C13 an einem C18-Geräteanschluss verwendet werden?

Mechanisch ist die Verbindung möglich. C18 besitzt jedoch keinen Schutzleiterkontakt. Die technische Eignung der gesamten Anschlussleitung muss deshalb für die konkrete Anwendung geprüft werden.

Was ist der Unterschied zwischen C19 und C20?

C19 ist die Gerätekupplung an der Anschlussleitung, C20 das passende männliche Gegenstück. Das System gehört zur 16-A-Familie und wird häufig bei Servern, PDUs, USV-Anlagen und Storage-Systemen eingesetzt.

Wann brauche ich C19/C20 statt C13/C14?

C19/C20 wird häufig bei Anwendungen mit höherem Strombedarf verwendet. Maßgeblich sind der vorhandene Geräteanschluss, die Nennwerte des Geräts und die Daten der Anschlussleitung.

Welches IEC-Kabel benötige ich für einen PC oder Monitor?

Viele PCs und Monitore besitzen einen C14-Geräteeingang. Hierzu gehört typischerweise eine Anschlussleitung mit C13-Gerätekupplung. Vor der Bestellung sollte der tatsächlich vorhandene Anschluss kontrolliert werden.

Welches IEC-Kabel benötige ich für einen Server?

Abhängig von Leistung und Bauart werden bei Servern häufig C14- oder C20-Anschlüsse verwendet. C14 wird mit C13, C20 mit C19 verbunden.

Wie finde ich das komplette passende Netzkabel?

Zuerst wird der IEC-Geräteanschluss bestimmt. Danach werden Schutzleiter, Strombedarf und Temperaturanforderung geprüft. Anschließend folgen Netzstecker, Zielland, Kabellänge, Leiterquerschnitt und gegebenenfalls erforderliche Zulassungen.

Geräteanschluss identifiziert? Mit dem MAG Kabel-Finder gelangen Sie vom IEC-Anschluss direkt zu geeigneten Netzkabeln und können anschließend die weitere Ausführung auswählen.

Passende Netzkabel, Verlängerungen und IEC-Zubehör

Netzkabel Deutschland / Europa Anschlussleitungen unter anderem mit C5, C7, C13, C15 und C19. Internationale Netzkabel Anschlussleitungen für unterschiedliche Länder und Zielmärkte. IEC Kaltgeräteverlängerungen IEC-Verlängerungen für IT, Rack, Server und Stromverteilung. Warmgeräteverlängerungen IEC-Verlängerungen mit C15 für entsprechende Temperaturanforderungen. IEC 60320 Einbaudosen Geräteanschlüsse unter anderem für C6, C8, C14, C19 und C20. SecureSleeve & IEC-LOCK Lösungen zum Sichern ausgewählter IEC-Stromverbindungen.

Weiterführende Auswahlhilfen

C13, C15 und C17 vergleichen Unterschiede bei Bauform, Schutzleiter und mechanischer Kompatibilität. C13, C15 oder C19? Auswahlhilfe für IT, Warmgeräte, Server, PDU und leistungsstärkere Geräte. 0,75, 1,0 oder 1,5 mm²? Leiterquerschnitt, Strombedarf und Kabellänge richtig einordnen. Netzstecker weltweit Länderstecker, Zielmärkte und internationale Anschlüsse vergleichen. Netzkabel sicher verriegeln SecureSleeve, IEC-LOCK und weitere Möglichkeiten für IEC-Verbindungen. MAG Kabel-Finder Vom Geräteanschluss zur passenden Anschlussleitung.

IEC-Gerätekabel und Netzkabel als Sonderanfertigung

Individuelle Kabelkonfektion für Handel, Industrie, Gerätebau und Projekte

Neben dem Standardprogramm kann die MAG GmbH projektspezifische DINIC Netzkabel und Geräteleitungen prüfen – beispielsweise mit individuellen Längen, Leiterquerschnitten, Farben, Steckerkombinationen, länderspezifischen Netzsteckern, Kennzeichnungen oder Verpackungslösungen.

Für eine schnelle Projektprüfung sind insbesondere IEC-Typ, Netzstecker bzw. Zielland, Kabellänge, Leiterquerschnitt, Stückzahl und Einsatzbereich hilfreich.

Kabelkonfektion & Sonderanfertigungen →
Technischer Hinweis: Diese Übersicht dient der Auswahl und Unterscheidung von IEC-60320-Steckverbindern. Vor dem Austausch oder der Auswahl einer Anschlussleitung sind die technischen Angaben des Geräteherstellers sowie die Anforderungen an Spannung, Strom, Temperatur, Leitungsquerschnitt und erforderliche Zulassungen zu berücksichtigen. Steckverbinder dürfen nicht mechanisch verändert oder mit Kraft miteinander verbunden werden.
