Die kurze Antwort: Für moderne Netzwerk-, Server- und Rechenzentrumsverbindungen ist LC heute meist die erste Wahl, weil der kompakte Stecker eine hohe Portdichte ermöglicht und häufig an optischen Transceivern eingesetzt wird. SC ist größer, einfach zu handhaben und weiterhin weit verbreitet – insbesondere bei Patchfeldern, Telekommunikation und FTTH. ST mit Bajonettverschluss findet man dagegen überwiegend in älteren LWL-Installationen sowie speziellen Industrie- und Bestandsnetzen.
Der Steckertyp allein reicht für die Auswahl eines Glasfaserkabels jedoch nicht aus. Zusätzlich müssen Fasertyp, Simplex oder Duplex, PC/UPC/APC-Schliff sowie die Anschlüsse an beiden Enden zur Anwendung passen.
Der LC-Stecker gehört heute zu den wichtigsten LWL-Steckverbindern in professionellen Datennetzen. Seine Ferrule besitzt einen Durchmesser von nur 1,25 mm. Dadurch beansprucht LC deutlich weniger Platz als SC oder ST mit 2,5-mm-Ferrule.
Das ist insbesondere dort wichtig, wo viele Glasfaseranschlüsse auf engem Raum untergebracht werden müssen. Typische Einsatzbereiche sind:
LC-Stecker gibt es sowohl als Simplex für eine einzelne Faser als auch als Duplex für zwei Fasern. Bei klassischen Ethernet-Patchverbindungen werden häufig zwei LC-Stecker zu einer Duplex-Einheit zusammengefasst.
Passende LC/LC OM4 LWL-Patchkabel ansehen »
Der SC-Stecker besitzt eine 2,5-mm-Ferrule und eine quadratische Bauform. Er wird durch einen einfachen Push-Pull-Mechanismus gesteckt und gelöst und lässt sich dadurch auch in Installations- und Technikbereichen gut handhaben.
SC findet man unter anderem bei:
Im FTTH-Bereich ist insbesondere SC/APC weit verbreitet. Je nach Router oder ONT kann deshalb beispielsweise ein SC/APC-auf-LC/APC-Anschlusskabel erforderlich sein.
SC/SC OM4 LWL-Patchkabel ansehen »

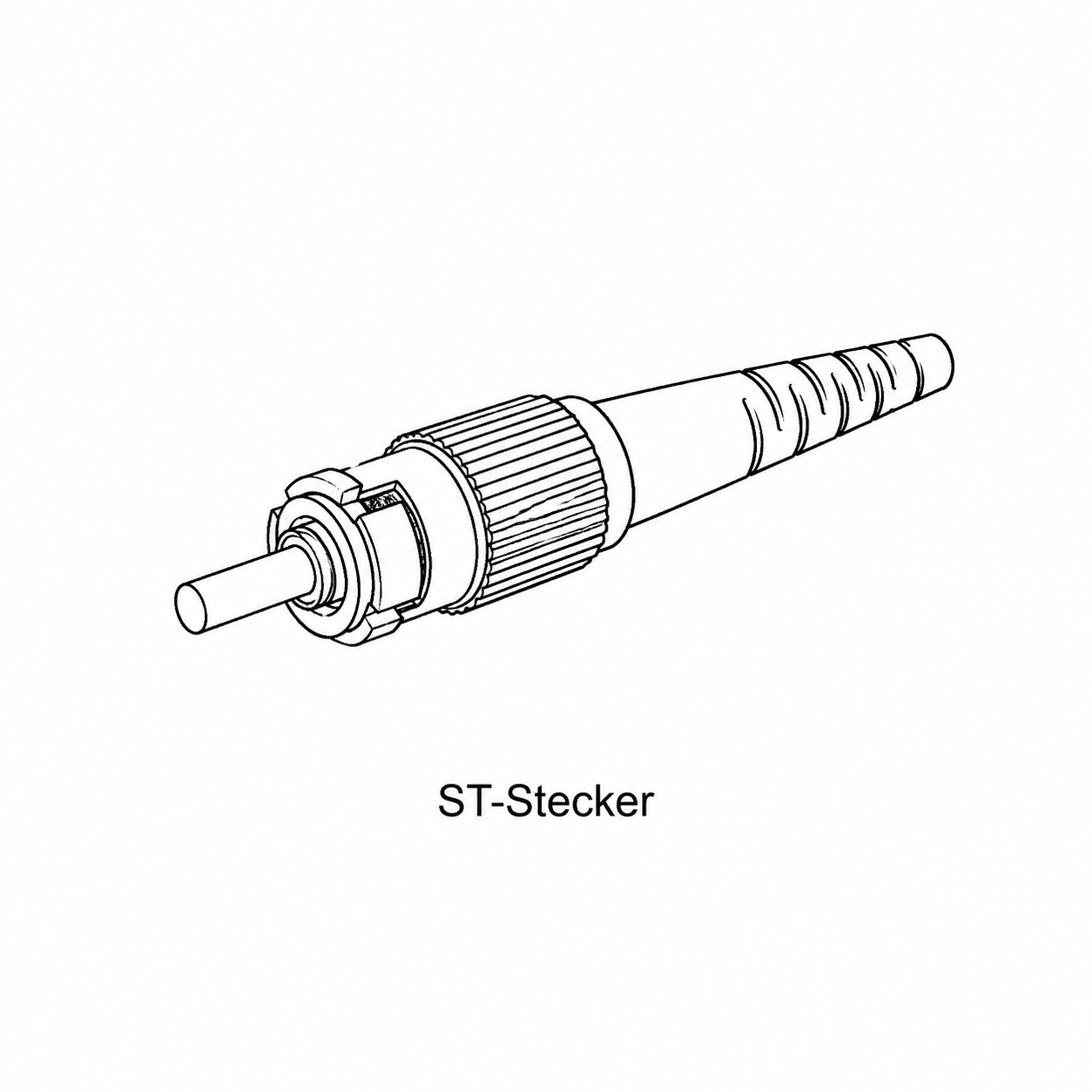

Der ST-Stecker – Straight Tip – besitzt ebenfalls eine 2,5-mm-Ferrule, wird jedoch über einen runden Bajonettverschluss verriegelt.
ST war besonders bei älteren Multimode-Netzwerken weit verbreitet. Heute findet man ihn vor allem noch in:
Für eine neue strukturierte Netzwerkverkabelung werden heute normalerweise eher LC oder SC eingesetzt. ST bleibt jedoch relevant, wenn vorhandene Installationen erweitert, repariert oder mit neuer Technik verbunden werden müssen.
Es gibt keinen grundsätzlich besseren LWL-Stecker. Die Auswahl richtet sich nach der vorhandenen Schnittstelle, Fasertyp, Anwendung und erforderlichen Anschlussdichte.
LC bietet durch seine kleinere Bauform Vorteile bei hoher Anschlussdichte und ist deshalb in modernen Rechenzentren und an aktiven Netzwerkkomponenten besonders verbreitet.
SC ist größer und dadurch sehr einfach zu greifen. Der Stecker ist weiterhin in professionellen Netzwerken, Patchfeldern und insbesondere bei Glasfaser-Zugangsnetzen verbreitet.
Wenn auf einer Seite LC und auf der anderen SC benötigt wird, kann ein vorkonfektioniertes LC/SC-LWL-Patchkabel eingesetzt werden. Ein zusätzlicher Medienkonverter ist allein wegen unterschiedlicher mechanischer Steckertypen nicht erforderlich.
LC/SC OM4 LWL-Patchkabel ansehen »
Neben der mechanischen Bauform muss insbesondere bei Singlemode-Verbindungen auch die Politur beziehungsweise der Schliff der Ferrule berücksichtigt werden.
LC/APC und SC/APC sind besonders in Singlemode-, Telekommunikations- und FTTH-Anwendungen relevant.
Farben helfen bei der Identifikation von Glasfaserkomponenten. Häufig findet man beispielsweise:
Die Farbe allein sollte jedoch niemals die technische Prüfung ersetzen. Maßgeblich sind die Angaben zu Fasertyp, Steckverbinder und Politur.
Simplex bedeutet, dass eine einzelne Glasfaser beziehungsweise ein einzelner optischer Übertragungsweg verwendet wird. Solche Anschlusskabel sind beispielsweise im FTTH-Umfeld häufig anzutreffen.
Duplex verwendet zwei Glasfasern. Bei vielen klassischen optischen Ethernet-Verbindungen dient eine Faser zum Senden und die zweite zum Empfangen. Deshalb werden LC-Patchkabel für Netzwerk- und Rechenzentrumsanwendungen häufig als Duplex-Ausführung eingesetzt.
Die Abbildungen zeigen eine DINIC LC/LC-Duplex-Ausführung mit zwei separaten LC-Steckern pro Kabelende. Bei dieser Bauart können die beiden Stecker mit einem Duplex-Clip mechanisch miteinander verbunden werden. Die beiden Glasfasern und optischen Übertragungskanäle bleiben dabei getrennt – der Clip erleichtert die gemeinsame Handhabung und sorgt für die definierte Zuordnung der beiden Stecker.
Der Fasertyp und der Steckertyp sind grundsätzlich voneinander getrennt zu betrachten:
Ein LC-Stecker bedeutet deshalb nicht automatisch Multimode und ein SC-Stecker nicht automatisch Singlemode. Für die richtige Kabelauswahl muss neben dem Steckverbinder deshalb immer auch der passende Fasertyp bestimmt werden.
Ja. Wenn eine Komponente einen LC-Anschluss und die andere einen SC-Anschluss besitzt, kann ein vorkonfektioniertes LC/SC-Glasfaserkabel verwendet werden.
Alternativ gibt es passende LWL-Adapter und Kupplungen. Dabei müssen jedoch weiterhin Fasertyp, Schliff und Simplex-/Duplex-Ausführung zusammenpassen.
Viele klassische optische SFP- und SFP+-Transceiver besitzen LC-Anschlüsse, häufig als LC-Duplex. Entscheidend ist jedoch immer das konkrete Transceiver-Modell und der dafür vorgesehene Übertragungsstandard.
Bei höheren Datenraten beziehungsweise anderen optischen Standards können auch Stecksysteme wie MPO/MTP zum Einsatz kommen. Die Steckerauswahl sollte daher immer anhand der tatsächlich verwendeten optischen Module erfolgen.
Bei FTTH- und FTTB-Anschlüssen wird häufig OS2-Singlemode verwendet. Auf der Seite der Glasfaser-Anschlussdose beziehungsweise des GF-TA ist häufig ein SC/APC-Anschluss vorhanden. Router, ONTs oder optische Module können dagegen einen anderen Anschluss besitzen.
Ist beispielsweise am GF-TA SC/APC und am Endgerät LC/APC vorhanden, wird ein vorkonfektioniertes OS2-Simplex-Kabel LC/APC auf SC/APC benötigt.
Glasfaserkabel für Router, FTTH und FTTB ansehen »
LC besitzt eine 1,25-mm-Ferrule und ist deutlich kompakter. SC besitzt eine 2,5-mm-Ferrule und eine größere Push-Pull-Bauform. LC eignet sich besonders für hohe Portdichten, während SC unter anderem in Patchfeldern, Telekommunikation und FTTH weit verbreitet ist.
Nicht grundsätzlich. LC benötigt weniger Platz und ist an moderner Netzwerktechnik sehr verbreitet. SC ist größer, einfach zu handhaben und weiterhin ein wichtiger Steckertyp. Entscheidend ist, welche Anschlüsse die vorhandenen Geräte und Patchfelder besitzen.
Bei LC-Duplex werden zwei LC-Anschlüsse gemeinsam verwendet. Bei klassischen optischen Ethernet-Verbindungen wird häufig eine Faser zum Senden und die zweite zum Empfangen genutzt. Je nach Kabelausführung können zwei einzelne LC-Stecker über einen Duplex-Clip mechanisch miteinander gekoppelt sein.
Das hängt von der Bauform des Kabels ab. Bei Ausführungen mit lösbarem Duplex-Clip können die beiden LC-Stecker voneinander getrennt beziehungsweise wieder gemeinsam im Clip montiert werden. Andere LC-Duplex-Ausführungen können konstruktiv anders aufgebaut sein.
Ja. LC beschreibt den Steckertyp. LC-Stecker können an OM3- und OM4-Multimode-Kabeln ebenso wie an OS2-Singlemode-Kabeln verwendet werden.
Ja. Auch SC beschreibt zunächst die mechanische Steckerbauform. SC wird sowohl bei Multimode- als auch bei Singlemode-Verbindungen eingesetzt.
SC beschreibt die Steckerbauform. APC beschreibt zusätzlich die angewinkelte Politur der Faserendfläche. Ein SC/APC-Stecker ist daher ein SC-Stecker mit APC-Schliff und wird häufig an Singlemode- und FTTH-Anschlüssen verwendet.
Das sollte vermieden werden. APC- und UPC-Stecker besitzen unterschiedlich ausgeführte Faserendflächen. Für eine zuverlässige optische Verbindung müssen die Schliffarten der miteinander verbundenen Komponenten zueinander passen.
Ja, vor allem in bestehenden Netzwerken, Industrieanlagen und älteren Multimode-Installationen. Für neue strukturierte IT-Netze werden heute jedoch überwiegend kompaktere Stecksysteme wie LC beziehungsweise vorhandene SC-Infrastrukturen genutzt.
LC ist in Rechenzentren sehr verbreitet, weil die kompakte Bauform eine hohe Anschlussdichte ermöglicht und viele optische Netzwerkmodule LC-Anschlüsse verwenden. Abhängig von Datenrate, Transceiver und Übertragungsstandard können jedoch auch MPO/MTP oder andere Stecksysteme erforderlich sein.
Bei FTTH-Anschlüssen wird häufig SC/APC eingesetzt. Am Router, ONT oder einem optischen Modul kann beispielsweise LC/APC vorhanden sein. In diesem Fall kann ein OS2-Anschlusskabel mit LC/APC auf SC/APC eingesetzt werden.
DINIC Glasfaserkabel und Zubehör für Rechenzentrum, Serverraum, Gebäudeverkabelung, FTTH sowie professionelle Netzwerk- und Telekommunikationsinstallationen.
LC, SC oder ST – welcher LWL-Stecker für welche Anwendung?
Kompakt und heute besonders verbreitet
.png)
Bewährter Push-Pull-Stecker
Vor allem für bestehende Installationen
LC, SC und ST im direkten Vergleich
Eigenschaft
LC
SC
ST
Bauform
kompakt
quadratisch
rund
Ferrule
1,25 mm
2,5 mm
2,5 mm
Verriegelung
Rastmechanismus
Push-Pull
Bajonettverschluss
Portdichte
sehr hoch
mittel
gering
Simplex / Duplex
beides möglich
beides möglich
meist einzelne Steckverbinder
Multimode
ja
ja
ja, häufig in älteren Installationen
Singlemode
ja
ja
technisch möglich, heute jedoch deutlich weniger verbreitet
APC-Ausführungen
ja
ja
im heutigen Netzwerkumfeld unüblich
Typische Anwendungen
Server, Switches, Transceiver, Patchfelder, Rechenzentrum
Patchfelder, Telekommunikation, FTTH, Gebäudeverkabelung
ältere LANs, Bestandsanlagen, teilweise Industrie und Messtechnik
Empfehlung bei Neuinstallation
häufig erste Wahl
weiterhin sinnvoll – abhängig von Infrastruktur und Anwendung
meist nur bei vorhandener ST-Infrastruktur
Schnellentscheidung: Welchen LWL-Stecker brauche ich?
Sehr häufig wird ein LC-Duplex-Anschluss benötigt. Maßgeblich ist immer die Buchse des eingesetzten Transceivers.
Hier ist LC aufgrund seiner kompakten Bauform häufig die bevorzugte Lösung.
Dann wird auf dieser Seite ein SC-Stecker benötigt. Je nach Gegenstelle kann beispielsweise ein SC/SC- oder LC/SC-Patchkabel eingesetzt werden.
Hier findet man häufig SC/APC. Am Router, ONT oder optischen Modul kann dagegen beispielsweise LC/APC vorhanden sein.
Sehr wahrscheinlich handelt es sich um einen ST-Anschluss. Bei Erweiterungen sollte zusätzlich geprüft werden, welcher Fasertyp bereits installiert ist.
Eine Neuverkabelung ist nicht zwingend erforderlich. Kabel wie LC auf SC können unterschiedliche mechanische Stecksysteme direkt miteinander verbinden, sofern Fasertyp und Schliff zur Anwendung passen.Wann ist LC die richtige Wahl?
Wann ist SC die richtige Wahl?
Wann wird ein ST-Stecker verwendet?
LC oder SC – welcher Stecker ist besser?
Was bedeutet LC/PC, LC/UPC, LC/APC oder SC/APC?
Bezeichnung
Bedeutung
Typische Verwendung
PC
Physical Contact
grundlegende Kontaktpolitur der Faserendflächen
UPC
Ultra Physical Contact
optimierte gerade Politur mit geringer Rückreflexion
APC
Angled Physical Contact
angewinkelte Endfläche, typischerweise 8°, für besonders geringe Rückreflexion
Warum sind manche LWL-Stecker grün, blau oder violett?
Simplex oder Duplex – was brauche ich?

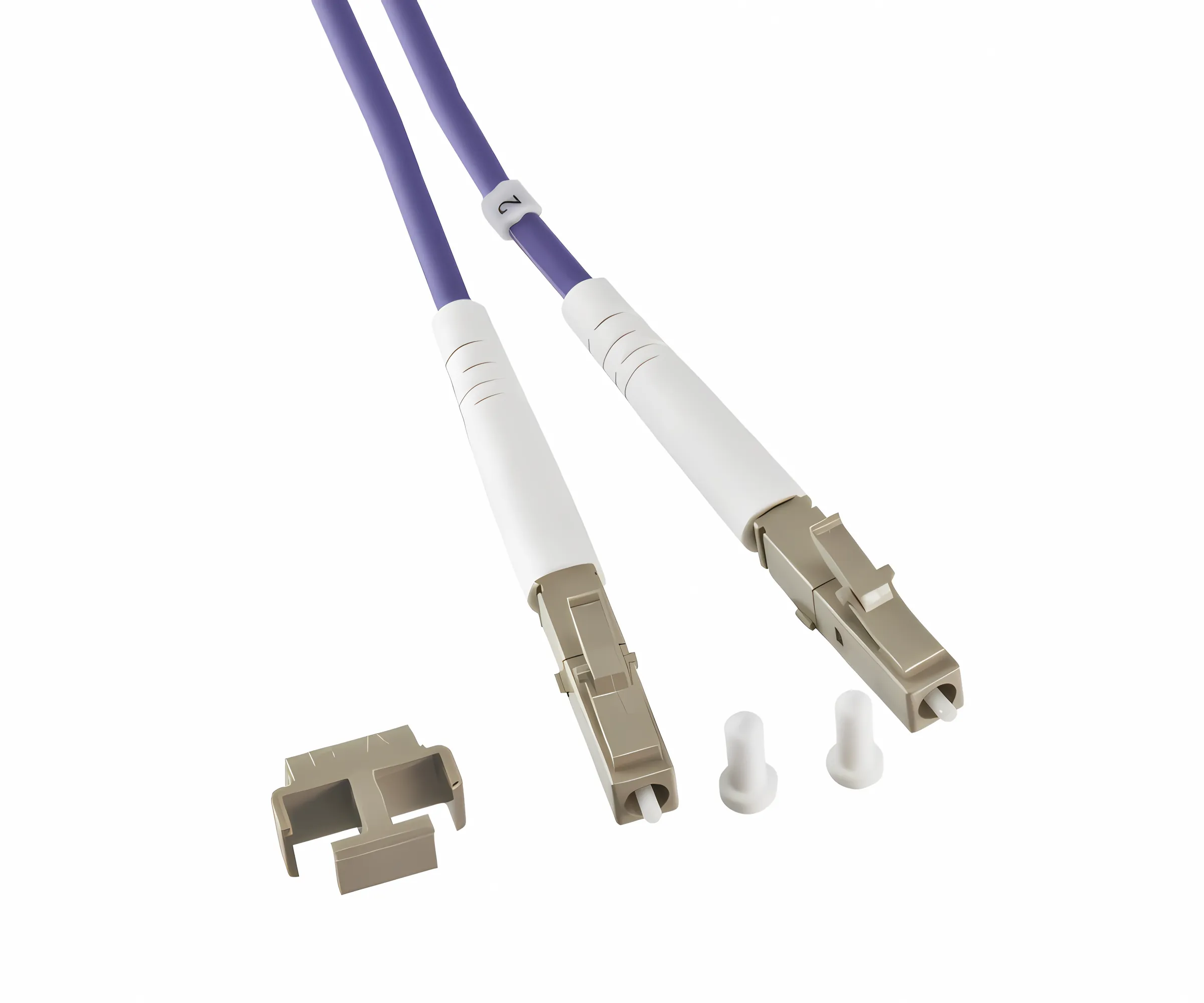

Die beiden LC-Stecker sind noch einzeln beweglich. Der Duplex-Clip liegt separat daneben.

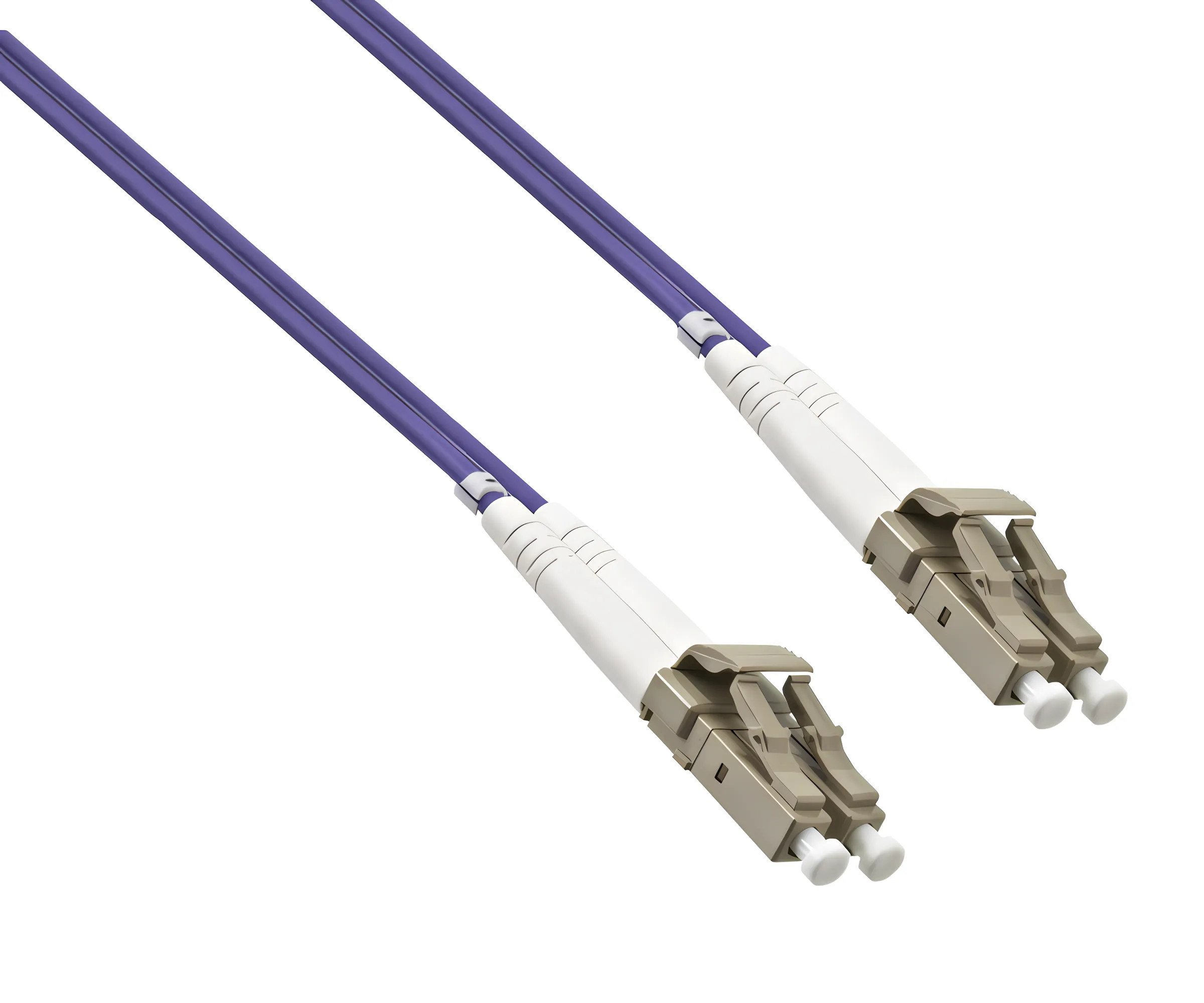

Je zwei LC-Stecker sind zu einer gemeinsamen Duplex-Einheit gekoppelt und lassen sich zusammen handhaben.Welcher Stecker passt zu OM3, OM4 oder OS2?
LC, SC, ST oder ein anderes Stecksystem muss mechanisch zur Buchse passen.
OM3, OM4 oder OS2 muss zur vorhandenen Strecke und zum Transceiver passen.
Bei Singlemode-Anwendungen insbesondere UPC und APC nicht verwechseln.
Anzahl der Fasern und Anschlussart müssen zur eingesetzten Technik passen.
Kann ich LC und SC direkt miteinander verbinden?
Welcher LWL-Stecker für SFP- und SFP+-Module?
Welcher Glasfaserstecker für FTTH und Glasfaser-Router?
Häufige Fragen zu LC-, SC- und ST-Steckern
Was ist der Unterschied zwischen LC und SC?
Ist LC besser als SC?
Was ist ein LC-Duplex-Stecker?
Kann ein LC-Duplex-Stecker getrennt werden?
Kann LC sowohl Singlemode als auch Multimode sein?
Kann SC sowohl Singlemode als auch Multimode sein?
Was ist der Unterschied zwischen SC und SC/APC?
Kann ich SC/APC mit SC/UPC verbinden?
Wird ST heute noch verwendet?
Welcher LWL-Stecker wird im Rechenzentrum verwendet?
Welcher Glasfaserstecker wird beim Glasfaseranschluss verwendet?
Passende LWL-Patchkabel und Glasfaser-Adapter
B2B-Shop Handel, Gewerbe & Industrie
Deutsch
Englisch / English
Französisch / Français
Spanisch / Español
Niederländisch / Nederlands
Italienisch / Italiano
Polnisch / Polski
Norwegisch / Norsk
Dänisch / Dansk
Finnisch / Suomi
Schwedisch / Svenska
Tschechisch / Česky
Griechisch / Ελληνικά
Slowakisch / Slovensky
Slowenisch / Slovenski
Estnisch / Eesti
Lettisch / Latviešu
Litauisch / Lietuvių
Ungarisch / Magyar
Rumänisch / Română
Bulgarisch / Български
Portugiesisch / Português
Wichtig: LC, SC oder ST beschreibt zunächst den Steckverbinder. Daraus lässt sich nicht ableiten, ob das Kabel OM3, OM4 oder OS2 ist. LC und SC können sowohl für Multimode als auch für Singlemode verwendet werden. Fasertyp und Steckertyp müssen daher getrennt betrachtet werden.
Achtung bei APC und UPC: Ein APC-Stecker sollte nicht mit einer PC-/UPC-Gegenstelle verbunden werden. Die unterschiedlichen Faserendflächen passen optisch nicht korrekt zusammen und können zu hoher Dämpfung und unerwünschten Reflexionen führen. Prüfen Sie deshalb nicht nur „LC oder SC“, sondern immer auch den Schliff beider Anschlüsse.
Praxis-Tipp: Vor dem Anschließen eines LC-Duplex-Kabels sollte auf die richtige Tx/Rx-Zuordnung beziehungsweise Polarität geachtet werden. Bei einer Verbindung ohne Link kann deshalb neben Transceiver, Fasertyp und Dämpfung auch die Polarität der beiden Fasern geprüft werden.
1. Steckertyp prüfen
2. Fasertyp prüfen
3. Schliff prüfen
4. Simplex oder Duplex prüfen
