Kaltgeräteverlängerung

Kaltgeräteverlängerungen nach IEC 60320

DINIC Kaltgeräteverlängerungen für PDU, USV, Server, Rack und professionelle Stromverteilungen. Wählen Sie die passende Steckerkombination nach Stromquelle und Geräteanschluss.

Schnell zur passenden Verbindung:
C14 → C5 für Geräte mit C6-Eingang   |   C14 → C13 Standard für IT & Rack   |   C20 → C13 C19-Stromquelle auf C14-Gerät   |   C20 → C19 16-A-IEC-Verbindung

Die passende Kaltgeräteverlängerung richtig auswählen

Eine zuverlässige IEC-Stromverbindung entsteht erst dann, wenn Steckverbinder, Strombelastbarkeit, Leiterquerschnitt, Kabellänge und Einbausituation zusammenpassen. Deshalb sollte die Auswahl nicht allein nach der optischen Form des Steckers erfolgen.

1
Geräteanschluss prüfen Benötigt das Gerät C5, C13, C19 oder eine andere IEC-Kupplung?
2
Stromquelle bestimmen Prüfen Sie den vorhandenen Ausgang von PDU, USV oder IEC-Stromverteilung.
3
Elektrische Daten Nennstrom, Querschnitt, Leitung und technische Daten des Artikels müssen zur Anwendung passen.
4
Bauform auswählen Länge, Winkel, Farbe, LSZH und Zulassungen passend zur Installation auswählen.

IEC-Kaltgeräteverlängerungen im direkten Vergleich

Kabel Stromquelle Gerät Typischer Einsatz Kategorie
C14 → C5 C13-Ausgang C6-Eingang Notebook-Netzteile, Projektoren, kompakte IT C5/C14 →
C14 → C13 C13-Ausgang C14-Eingang Server, Switch, PC, Monitor, PDU/USV C13/C14 →
C20 → C13 C19-Ausgang C14-Eingang C19-Stromverteilung auf klassischen C14-Verbraucher C13/C20 →
C20 → C19 C19-Ausgang C20-Eingang 16-A-IEC-Strompfade, PDU, USV, Server, Storage C19/C20 →
KLASSISCHE IT-VERBINDUNG

C13 / C14

C13/C14 ist die verbreitete IEC-Verbindung für PCs, Monitore, Switches, Server und zahlreiche andere IT- und Bürogeräte. Bei den jeweiligen Produkten sind die konkreten Nennwerte zu beachten.

C13/C14 Kaltgeräteverlängerungen →
16-A-KLASSE

C19 / C20

C19/C20 ist für leistungsstärkere IEC-Verbraucher vorgesehen. Die Steckverbinder gehören zur 16-A-/250-V-Klasse und werden beispielsweise bei PDU, USV, Server und Storage eingesetzt.

C19/C20 16-A-Kabel →

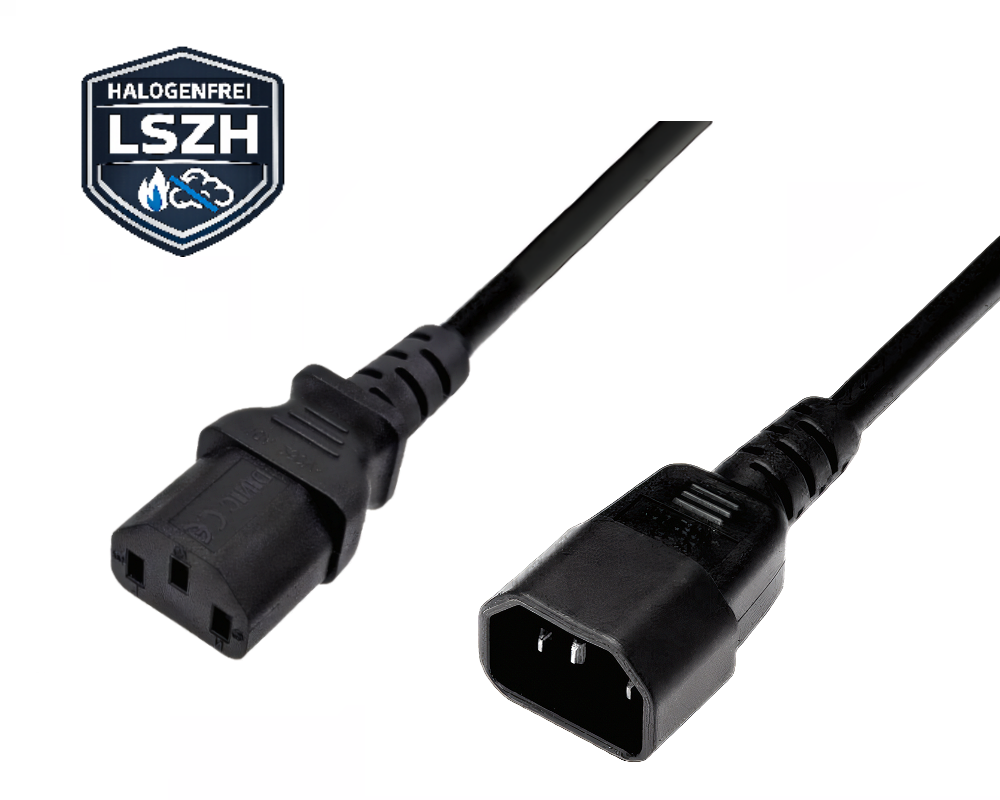

C13/C14: Standard, farbig, halogenfrei oder Multi-Zulassung?

Für die am weitesten verbreitete C13/C14-Verbindung stehen verschiedene Ausführungen für unterschiedliche Projektanforderungen zur Verfügung.

Weitere Auswahlkriterien

Kabellänge So kurz wie sinnvoll und so lang wie für eine zugfreie Installation erforderlich.
Leiterquerschnitt 0,75, 1,0 oder 1,5 mm² entsprechend Artikel, Länge und Anwendung auswählen.
90°-Anschluss Gewinkelte Kupplungen unterstützen die Kabelführung bei geringer Einbautiefe.
Zulassungen Zielmarkt und die am konkreten Artikel ausgewiesenen Zulassungen berücksichtigen.

Gerät mit C16-Anschluss? Dann C15 statt C13 prüfen

C13 und C15 sehen ähnlich aus, sind aber nicht für denselben Temperaturbereich vorgesehen. Für Geräte mit C16-Geräteeingang wird eine C15-Warmgerätekupplung benötigt.

Zu den Warmgeräteverlängerungen C14 auf C15 →

IEC-Verbindung gegen Herausziehen sichern

Bei PDU-, USV- und Rack-Installationen können je nach Anwendung SecureSleeve-Aufsteckhülsen oder verriegelbare Steckverbinder helfen, unbeabsichtigtes Lösen zu reduzieren.

SecureSleeve & IEC-LOCK →
Ratgeber zur Kabelsicherung →

Kabel oder kompakter Stromadapter?

Wenn keine zusätzliche Kabellänge benötigt wird, kann je nach Steckerkombination ein kompakter IEC-Stromadapter die sinnvollere Lösung gegenüber einer Verlängerungsleitung sein.

IEC-Stromadapter ansehen →

Sonderfall C14-Stecker auf C19-Kupplung

Eine Verlängerung mit C14-Stecker und C19-Kupplung würde ermöglichen, einen für C19/C20 vorgesehenen Verbraucher an einen C13/C14-Strompfad anzuschließen. Dabei können unterschiedliche Stromklassen miteinander kombiniert werden.

Ein Verbraucher, der mehr Strom aufnimmt als der vorgeschaltete C13/C14-Strompfad zulässt, kann Leitung oder Steckverbindung überlasten. Die MAG GmbH bietet diese Steckerkombination daher nicht an.

Häufige Fragen zu Kaltgeräteverlängerungen

Was ist eine Kaltgeräteverlängerung?

Eine Kaltgeräteverlängerung verbindet zwei kompatible IEC-60320-Anschlüsse und verlängert oder adaptiert damit den Stromweg zwischen einer IEC-Stromquelle und einem angeschlossenen Gerät.

Was ist der Unterschied zwischen C13 und C14?

C13 ist die verbreitete Kaltgerätekupplung am Kabel. C14 ist das dazugehörige Gegenstück und befindet sich beispielsweise als Geräteeingang an Servern, PCs, Monitoren und Netzwerkgeräten.

Wann brauche ich C19/C20 statt C13/C14?

C19/C20 wird für die 16-A-Klasse und entsprechende Geräte mit C20-Eingang eingesetzt. Typische Anwendungen finden sich bei PDU, USV, leistungsstärkeren Servern, Storage und Industrieanlagen.

Was bedeutet C20 auf C13?

Ein solches Kabel besitzt einen C20-Stecker und eine C13-Kupplung. Es kann beispielsweise einen C19-Ausgang einer PDU oder USV mit einem Gerät mit C14-Eingang verbinden.

Wann sind farbige Kaltgeräteverlängerungen sinnvoll?

Farbige C13/C14-Leitungen können Strompfade, Gerätegruppen, Racks oder Versorgungssysteme visuell voneinander unterscheiden und dadurch Wartung und Fehlersuche unterstützen.

Was bedeutet LSZH?

LSZH steht für Low Smoke Zero Halogen und bezeichnet halogenfreie Kabelmaterialien, die auf eine reduzierte Rauchentwicklung ausgelegt sind. Die konkreten Produkteigenschaften sind den jeweiligen Artikeldaten zu entnehmen.

Welche Kabellänge und welchen Querschnitt sollte ich wählen?

Länge und Leiterquerschnitt müssen zur Installation, Belastung und zum konkreten Artikel passen. Für die elektrische Auslegung sind immer die technischen Daten der vollständigen Verbindung maßgeblich.

Kaltgeräteverlängerungen für Projekt- und Serienbedarf

Sie benötigen eine abweichende Kabellänge, Farbe, Winkelrichtung, Steckerkombination, Kennzeichnung oder Verpackung? Die MAG GmbH unterstützt gewerbliche Kunden bei projektbezogenen Kabel- und Adapterlösungen.
