Cat.6A: 10 Gigabit über RJ45

Eine normgerecht aufgebaute Cat.6A-Verkabelung unterstützt 10GBASE-T über einen Channel bis 100 m. Das ist die gesamte Übertragungsstrecke, nicht automatisch die zulässige Länge eines einzelnen Patchkabels.

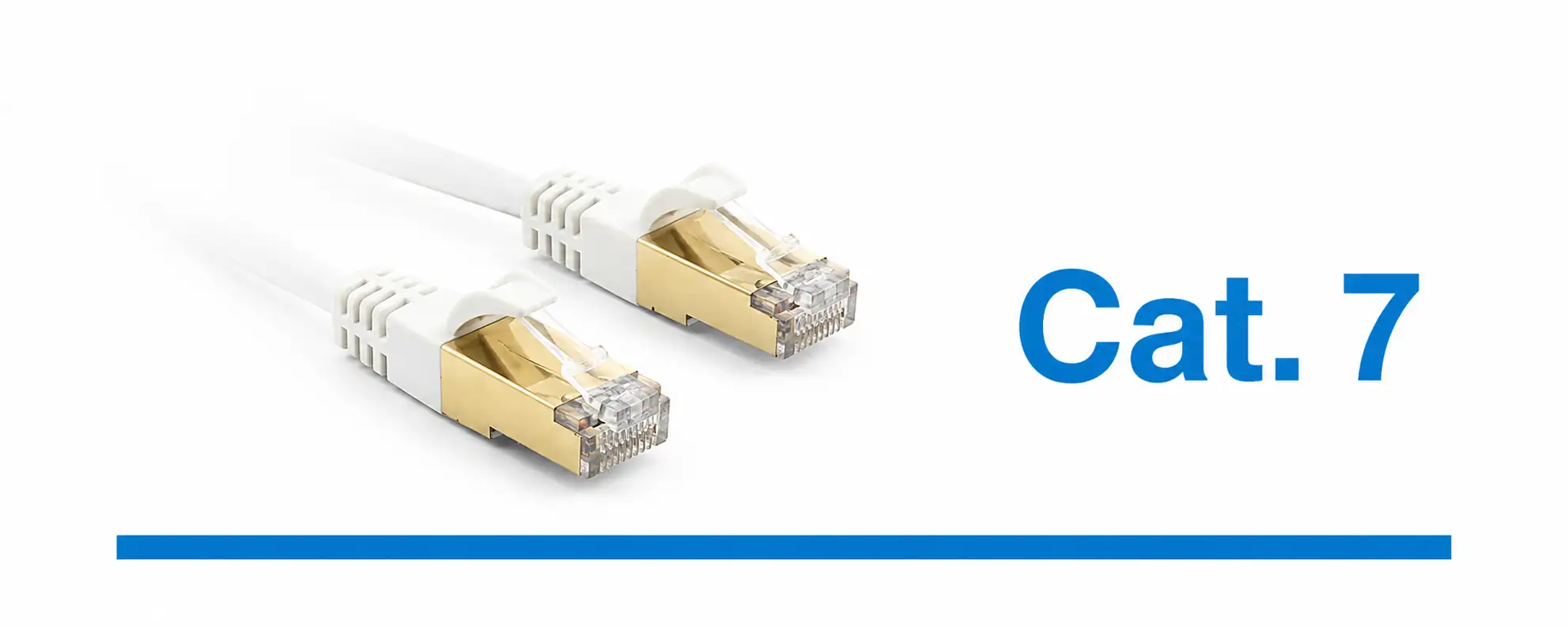

Cat.7-Rohkabel mit RJ45

Die angebotenen DINIC Cat.7-Patchkabel kombinieren Cat.7-Rohkabel mit Cat.6A-konformen RJ45-Steckern. Daraus entsteht nicht automatisch eine vollständige Class-F-Verkabelung. Kabelkategorie, Steckverbinder und Gesamtstrecke sind getrennt zu bewerten.

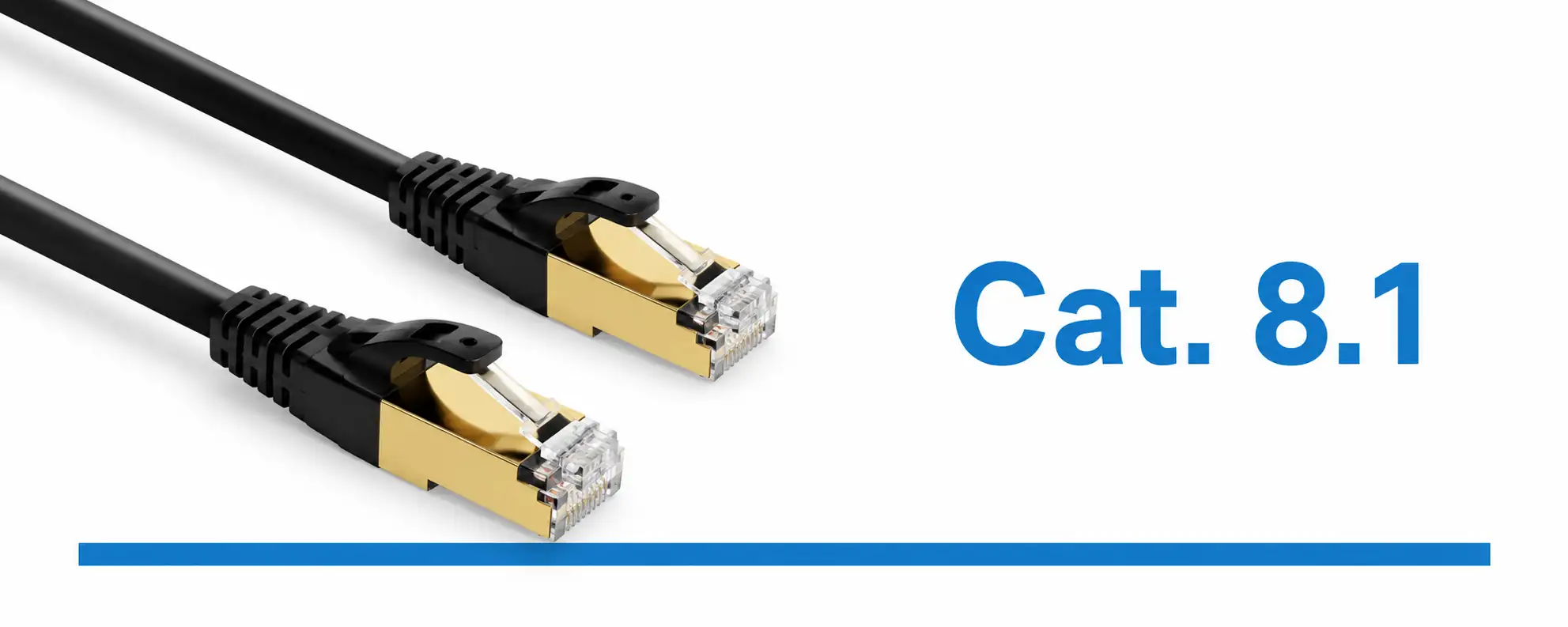

Cat.8.1: kurze 25-/40-Gigabit-Strecken

Cat.8.1 ist bis 2000 MHz spezifiziert. Für 25/40GBASE-T gilt ein Channel bis 30 m unter den entsprechenden Installationsbedingungen. Ein Cat.8.1-Kabel erhöht nicht die Geschwindigkeit eines vorhandenen Gigabit-Ports.

Kupfer statt CCA

CCA bezeichnet kupferbeschichtetes Aluminium. Gegenüber einem gleich großen Kupferleiter hat es einen höheren elektrischen Widerstand. Für professionelle PoE-Verkabelungen sollten geeignete Kupferkabel eingesetzt werden; CCA ist kein gleichwertiger Ersatz.

AWG ist kein PoE-Zertifikat

Je kleiner die AWG-Zahl, desto größer der Leiterquerschnitt: AWG23 ist dicker als AWG26. Ein größerer Kupferquerschnitt reduziert bei sonst gleichen Bedingungen den Widerstand. Die Freigabe für eine PoE-Leistungsstufe ergibt sich aber nicht allein aus der AWG-Zahl.

Länge, Bündelung und Temperatur

Lange Leitungswege erhöhen den Spannungsabfall. Bei hoher PoE-Last und dicht gebündelten Kabeln ist zusätzlich die Erwärmung zu beachten. Planen Sie Querschnitt, Länge, Umgebungstemperatur und Wärmeabfuhr gemeinsam.

Flexibler Anschluss oder feste Verlegung?

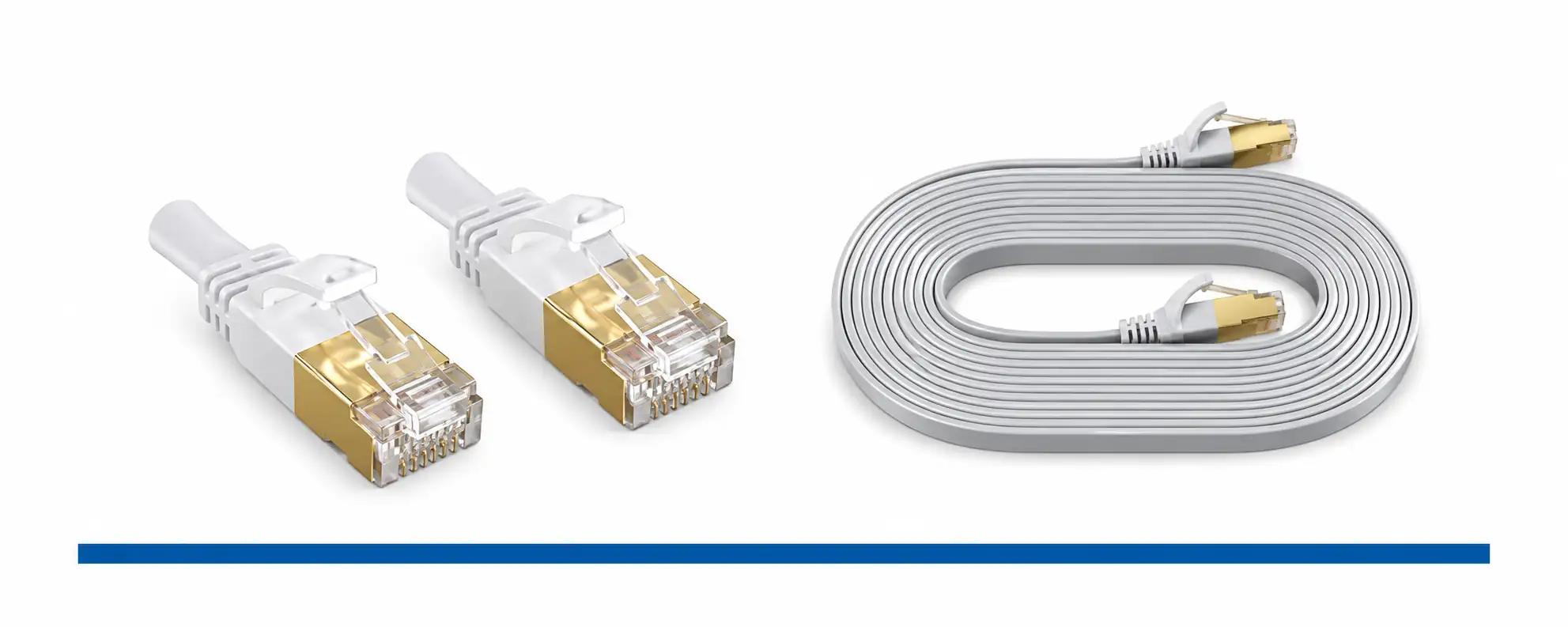

Patchkabel sind konfektionierte Anschlussleitungen für Geräte, Switches und Patchpanel. Die angebotenen Cat.7-Installationskabel mit massiven AWG23/1-Leitern sind für feste Kabelwege vorgesehen.

Stecker und Anschlussmodule müssen zu Leiterart, AWG-Bereich und Kabeldurchmesser passen. Die Rollenlänge ist keine Aussage über die zulässige Ethernet-Streckenlänge.

U/UTP, F/UTP oder S/FTP?

U/UTP ist ungeschirmt. F/UTP besitzt einen gemeinsamen Folienschirm. S/FTP kombiniert einen Geflechtschirm mit einer separaten Folienabschirmung der einzelnen Adernpaare.

Wählen Sie den Aufbau passend zur elektromagnetischen Umgebung. Bei geschirmten Systemen sind eine fachgerechte Schirmanbindung und das vorgesehene Erdungs- und Potentialausgleichskonzept zu beachten.

Technische Auswahl

• Datenrate und Schnittstellen der aktiven Geräte festlegen.
• Gesamtlänge einschließlich aller Patchkabel erfassen.
• PoE-Standard, Leistung je Endgerät und Switch-Budget prüfen.
• Kupferleiter, Querschnitt, Steckverbinder und Verlegebedingungen abstimmen.

Einkauf und Umsetzung

• Längen, Farben, Stückzahlen und Rollenbedarf zusammenstellen.
• Verpackung, Kennzeichnung und Wiederholbedarf angeben.
• Vor dem Rollout eine repräsentative Gerätekombination prüfen.
• Feste Verkabelungen fachgerecht messen und dokumentieren lassen.

Brauche ich für 10 Gigabit Cat.8.1?

Nein. Eine geeignete Cat.6A-Gesamtverkabelung reicht für 10GBASE-T aus. Auch die angebotenen Cat.7-RJ45-Patchkabel sind für passende 10-Gigabit-Verbindungen vorgesehen.

Ist jedes Cat.7-Kabel für PoE++ geeignet?

Nein. Die Kategorie beschreibt Übertragungseigenschaften, nicht automatisch die zulässige PoE-Leistung. Dafür sind unter anderem Leiteraufbau, Länge, Temperatur und konkrete Produktfreigabe entscheidend.

Kommen bei 90 W PoE auch 90 W am Gerät an?

Nein. Bei IEEE 802.3bt Typ 4, Klasse 8 stehen im normgerechten System 90 W am speisenden Port und ein Leistungsbudget von 71,3 W am Endgerät gegenüber.

Kann ich Netzwerkkabel einfach verlängern?

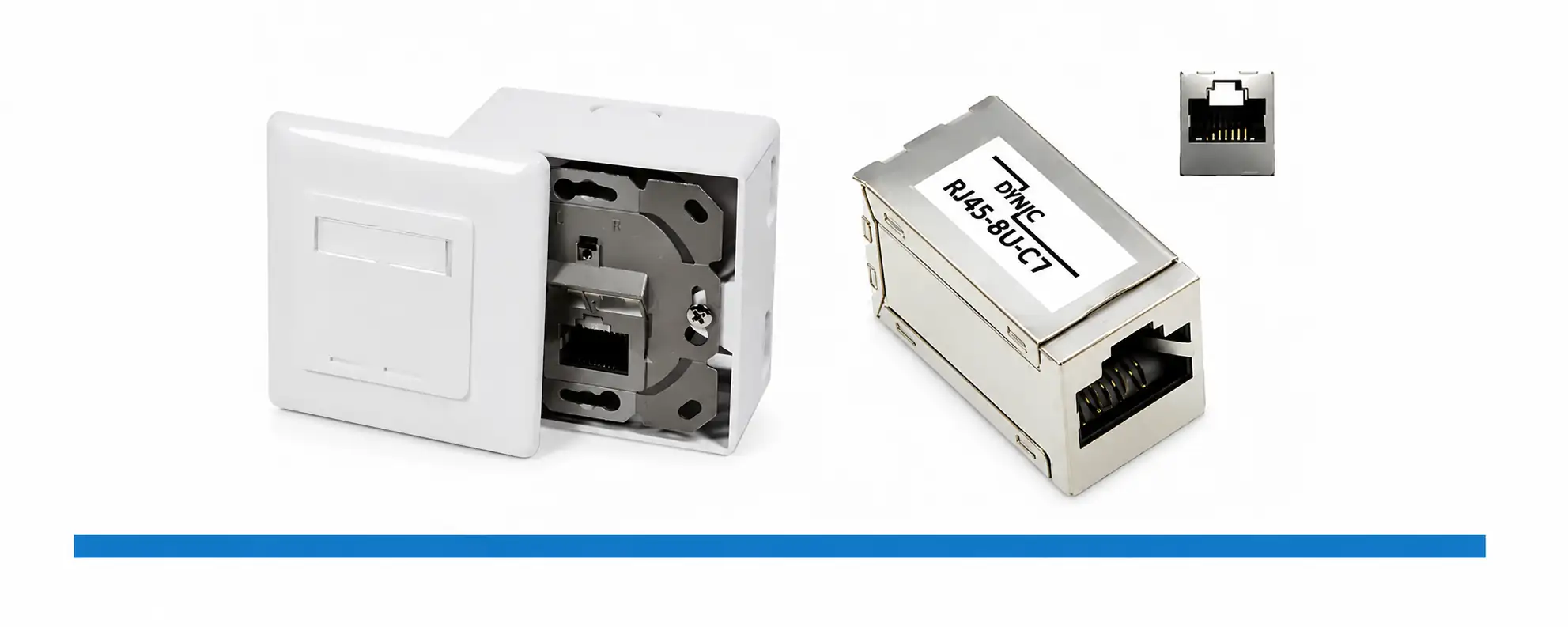

Eine geeignete RJ45-Kupplung schafft eine zusätzliche Steckstelle. Kategorie, Schirmung, PoE-Eignung und Gesamtlänge müssen weiterhin passen; eine Verlängerung erhöht nicht die zulässige Channel-Länge.
