Glasfaser-Anschlusskabel für Router – LC/APC & SC/APC

Glasfaser-Anschlusskabel für Router – OS2 mit LC/APC & SC/APC

DINIC Glasfaser-Anschlusskabel für FTTH, FTTB und direkte Glasfaser-Router: vorkonfektionierte OS2-Singlemode-Kabel mit präzisen APC-Steckverbindern für die Verbindung zwischen Glasfaserdose beziehungsweise GF-TA und kompatiblen Routern, Fiber-Modulen oder optischen Endgeräten.

Zur Auswahl stehen LC/APC auf LC/APC sowie LC/APC auf SC/APC in unterschiedlichen Längen bis 50 m. Passende APC-Adapter und Kupplungen ergänzen das Sortiment.

OS2 9/125 µm Singlemode
Simplex 1 Glasfaser
APC 8° für geringe Rückreflexion
bis 50 m flexible Routerposition

Welche Anschlusskombination benötigen Sie?

LC/APC → LC/APC Router/Fiber-Modul und Glasfaserdose besitzen LC/APC. LC/APC → SC/APC Routerseite LC/APC, Glasfaserdose oder GF-TA SC/APC. APC Adapter & Kupplungen Für Verlängerung, Anpassung und bestehende FTTH-Installationen.
Separates ONT vorhanden? Dann endet die optische Verbindung normalerweise am ONT. Vom ONT zum WAN-Port des Routers wird anschließend üblicherweise ein Ethernet-Netzwerkkabel verwendet. Ein direktes LWL-Kabel zum Router wird nur benötigt, wenn der Router selbst einen passenden Glasfaseranschluss beziehungsweise ein Fiber-Modul verwendet.
Welches Kabel für welchen Router? LC/APC, SC/APC, GF-TA, ONT und FRITZ!Box Fiber erklärt. LC oder SC? Steckerbauformen, APC, UPC und Simplex verständlich erklärt. Warum OS2? Singlemode und Multimode sowie OM3, OM4 und OS2 vergleichen.

Glasfaserkabel für Router und FTTH richtig auswählen

Für einen Glasfaseranschluss müssen Fasertyp, Steckerbauform, Schliff und Anschlusstechnik zusammenpassen. Bei typischen FTTH- und FTTB-Anschlüssen kommt OS2-Singlemode zum Einsatz. Die DINIC Anschlusskabel dieser Kategorie verwenden OS2 9/125 µm, Simplex und APC-Steckverbinder mit 8°-Schliff.

Die wichtigste Frage lautet deshalb nicht nur „Welchen Router habe ich?“, sondern: Welche Buchse befindet sich am Router beziehungsweise Fiber-Modul und welche Buchse befindet sich am GF-TA oder an der Glasfaserdose?

Direkter Glasfaser-Router oder separates ONT?

Router direkt an Glasfaser

Besitzt der Router ein integriertes Glasfasermodem oder ein geeignetes Fiber-/SFP-Modul, wird er direkt über ein passendes OS2-Anschlusskabel mit GF-TA oder Glasfaserdose verbunden.

Separates ONT

Beim Optical Network Terminal endet die Glasfaser am ONT. Vom ONT zum normalen Router erfolgt die Verbindung anschließend üblicherweise über Ethernet zum WAN-Port.

GF-TA / Glasfaserdose

Der Teilnehmerabschluss kann je nach Netzbetreiber beispielsweise LC/APC oder SC/APC besitzen. Dieser Anschluss bestimmt die benötigte Steckerausführung auf der Dose-Seite.

Wichtige Korrektur zur Auswahl: Ein separater ONT wird nicht normalerweise über ein weiteres Glasfaserkabel mit dem WAN-Port eines klassischen Routers verbunden. Das Glasfasersignal endet am ONT; anschließend wird Ethernet verwendet.

LC/APC oder SC/APC – welches Kabel brauche ich?

Router / Fiber-Modul GF-TA / Glasfaserdose Passendes Anschlusskabel

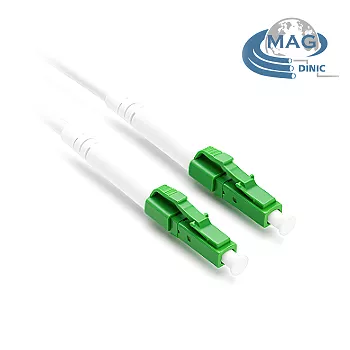

LC/APC LC/APC OS2 Simplex LC/APC 8° → LC/APC 8°

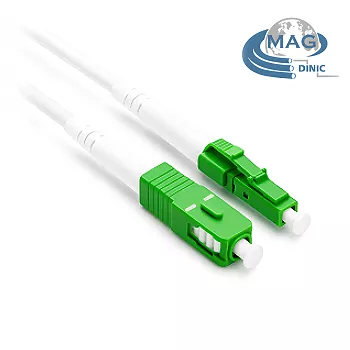

LC/APC SC/APC OS2 Simplex LC/APC 8° → SC/APC 8°
Ethernet-WAN Glasfaser endet am ONT ONT → Router normalerweise mit LAN-/Ethernet-Kabel
anderer Stecker anderer Stecker technische Anschlüsse vor Bestellung exakt prüfen
LC/APC → LC/APC OS2 Simplex für Installationen mit LC/APC an beiden Enden. LC/APC → SC/APC OS2 Simplex für LC/APC auf der Routerseite und SC/APC an GF-TA oder Glasfaserdose. APC Adapter & Kupplungen Für Verlängerung, Anpassung und bestehende optische Anschlüsse.

Was bedeutet OS2 9/125 µm?

OS2 ist eine Singlemode-Faserklasse. Die Angabe 9/125 µm beschreibt den ungefähren Kerndurchmesser von 9 µm und den Manteldurchmesser von 125 µm.

Singlemode wird bei FTTH und FTTB eingesetzt, weil die optische Übertragung für große Entfernungen und die entsprechenden Zugangsnetze ausgelegt ist.

Nicht mit OM3 oder OM4 verwechseln: OM3 und OM4 sind 50/125-µm-Multimode-Fasern für andere Netzwerk- und Rechenzentrumsanwendungen. Ein OM4-Patchkabel ist kein Ersatz für ein OS2-FTTH-Anschlusskabel.

Was bedeutet Simplex?

Die Router-Anschlusskabel dieser Kategorie verwenden eine Glasfaser – Simplex. Das unterscheidet sie von vielen klassischen Ethernet-LWL-Patchkabeln im Rechenzentrum, die häufig als Duplex-Kabel mit zwei Fasern ausgeführt sind.

FTTH-Zugangsnetze können Senden und Empfangen über unterschiedliche Wellenlängen auf derselben Singlemode-Faser realisieren. Deshalb genügt für typische FTTH-Routeranschlüsse eine einzelne Glasfaser.

Was bedeutet APC 8°?

APC steht für Angled Physical Contact. Die Faserendfläche ist schräg poliert – typischerweise mit einem Winkel von etwa 8°.

Diese Bauform reduziert störende Rückreflexionen und wird deshalb häufig bei Singlemode-, Telekommunikations- und FTTH-Anwendungen verwendet.

APC und UPC nicht direkt miteinander verbinden. Die Stirnflächen besitzen unterschiedliche Geometrien. Auch wenn die äußere Steckerform beispielsweise bei beiden LC ist, sind LC/APC und LC/UPC nicht dieselbe optische Verbindung.

LC und SC – was ist der Unterschied?

Merkmal LC SC
Ferrule 1,25 mm 2,5 mm
Bauform kompakt größer und gut greifbar
Verriegelung Rastmechanismus Push-Pull
FTTH-Anwendung häufig an Fiber-Modulen und bestimmten Routern häufig an GF-TA, Anschlussdosen und Übergabepunkten
APC möglich? ja ja

Welches Kabel für FRITZ!Box Fiber?

Bei entsprechenden Fiber-SFP-Modulen der FRITZ!Box 5530 Fiber und 5590 Fiber befindet sich auf der Modulseite LC/APC. Welches Gegenstück benötigt wird, hängt von der installierten Glasfaserdose ab.

  • GF-TA mit LC/APC → LC/APC auf LC/APC
  • GF-TA mit SC/APC → LC/APC auf SC/APC
Routermodell allein reicht nicht: Der gleiche Router kann je nach Netzbetreiber und vorhandener Anschlussdose ein anderes Anschlusskabel benötigen. Deshalb immer beide Kabelenden prüfen.

AON, GPON oder XGS-PON – was hat das mit dem Kabel zu tun?

AON, GPON und XGS-PON beschreiben die verwendete optische Netz- beziehungsweise Zugangstechnik. LC, SC und APC beschreiben dagegen den mechanischen Anschluss beziehungsweise die Faserendfläche.

Ein Kabel kann deshalb mechanisch perfekt passen, obwohl Router oder Fiber-Modul technisch nicht zum Netz des Providers kompatibel sind.

Vor dem Kauf eines Routers: Nicht nur den LWL-Stecker prüfen. Router beziehungsweise Fiber-Modul müssen auch die vom Netzbetreiber eingesetzte Zugangstechnik unterstützen.

Welche Kabellänge sollte ich wählen?

Die DINIC Anschlusskabel sind je nach Serie in unterschiedlichen Längen bis 50 m erhältlich. Damit kann die Routerposition unabhängig von der unmittelbar neben dem GF-TA vorhandenen Montageposition gewählt werden.

Bei der Längenauswahl beachten:

  • tatsächlichen Kabelweg messen
  • Türrahmen, Sockelleisten und Kabelkanäle berücksichtigen
  • sinnvolle Rangierreserve einplanen
  • keine unnötig großen Kabelschlaufen legen
  • Glasfaserkabel nicht knicken
  • enge Biegeradien vermeiden
  • keine Zugbelastung über den Stecker übertragen

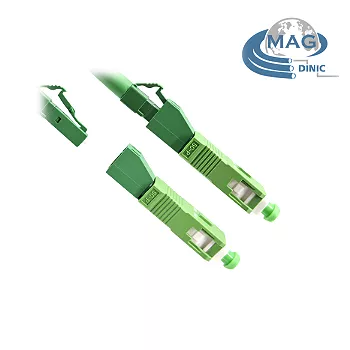

Wann brauche ich einen Adapter oder eine Kupplung?

Adapter und Kupplungen sind hilfreich, wenn eine bestehende Installation angepasst oder verlängert werden soll.

Typische Anwendungen:

  • zwei passende APC-Anschlusskabel koppeln
  • bestehende LC/APC-Verbindungen verlängern
  • LC/APC und SC/APC mechanisch aufeinander adaptieren
  • Service und Umbau bestehender FTTH-Anschlüsse
Wenn möglich, direkt passende Steckerkombination wählen: Ein durchgehendes LC/APC→SC/APC-Kabel ist häufig übersichtlicher als ein LC/APC-Kabel plus zusätzlichen Adapter und zweite Leitung. Jede zusätzliche optische Steckstelle trägt außerdem zum Dämpfungsbudget bei.

Vor der Bestellung diese vier Punkte prüfen

1 Wo endet die Glasfaser?
Direkt am Router oder bereits an einem separaten ONT?
2 Routerseite prüfen
Beispielsweise LC/APC am Fiber-Modul.
3 GF-TA prüfen
LC/APC, SC/APC oder eine andere Ausführung?
4 Netztechnik prüfen
Router beziehungsweise Modul müssen auch technisch zu AON, GPON, XGS-PON oder der verwendeten Providertechnik passen.
Welches Glasfaserkabel für welchen Router? Ausführliche Auswahlhilfe für FRITZ!Box Fiber, GF-TA, ONT, LC/APC und SC/APC. LC, SC oder ST? LWL-Stecker, Ferrulengrößen, Simplex, Duplex, APC und UPC erklärt. OM3, OM4 oder OS2? Singlemode und Multimode sowie typische Anwendungen vergleichen.

Häufige Fragen zu Glasfaser-Anschlusskabeln für Router

Welches Glasfaserkabel brauche ich für meinen Router?

Prüfen Sie zuerst den Anschluss am Router beziehungsweise Fiber-Modul und anschließend den Anschluss am GF-TA oder an der Glasfaserdose. Typische Kombinationen sind LC/APC auf LC/APC sowie LC/APC auf SC/APC.

Was ist LC/APC auf LC/APC?

Beide Enden des OS2-Singlemode-Kabels besitzen einen LC-Stecker mit APC-Politur. Diese Ausführung passt, wenn sowohl Router/Fiber-Modul als auch Glasfaserdose LC/APC verwenden.

Was ist LC/APC auf SC/APC?

Das Kabel besitzt auf einer Seite einen kompakten LC/APC-Stecker und auf der anderen Seite einen größeren SC/APC-Stecker. Dadurch können entsprechende unterschiedliche FTTH-Anschlüsse direkt verbunden werden.

Brauche ich zwischen LC/APC und SC/APC einen Medienkonverter?

Nein. Unterschiedliche Steckerformen allein erfordern keinen Medienkonverter. Ein vorkonfektioniertes LC/APC-auf-SC/APC-Kabel verbindet beide mechanischen Anschlüsse direkt. Die optische Technik der Geräte muss selbstverständlich kompatibel sein.

Warum ist das Kabel Simplex?

Typische FTTH-Anschlüsse arbeiten über eine einzelne Singlemode-Faser. Senden und Empfangen können dabei mit unterschiedlichen Wellenlängen über dieselbe Faser erfolgen.

Ist OS2 für Glasfaser-Router richtig?

Ja. FTTH- und FTTB-Zugangsnetze verwenden typischerweise Singlemode-Fasern. Die DINIC Router-Anschlusskabel dieser Kategorie sind als OS2 9/125 µm ausgeführt.

Kann ich OM4 statt OS2 verwenden?

Nein. OM4 ist Multimode 50/125 µm und für andere optische Netzwerkanwendungen vorgesehen. Für typische FTTH-Routeranschlüsse wird OS2-Singlemode eingesetzt.

Brauche ich ein Glasfaserkabel vom ONT zum Router?

Bei einem separaten ONT normalerweise nicht. Die Glasfaser endet am ONT. Vom ONT zum WAN-Port eines klassischen Routers erfolgt die Verbindung üblicherweise per Ethernet.

Kann ich APC und UPC miteinander verbinden?

APC und UPC sollten nicht direkt miteinander gekoppelt werden, weil die Faserendflächen unterschiedliche Geometrien besitzen.

Kann ich meinen Router 20 oder 50 m von der Glasfaserdose entfernt aufstellen?

Mit einem entsprechend langen, technisch passenden OS2-Anschlusskabel ist eine flexible Routerposition grundsätzlich möglich. Das Kabel muss fachgerecht und ohne Knicke beziehungsweise unzulässig enge Biegeradien verlegt werden.

DINIC Glasfaser-Anschlusskabel passend zum FTTH-Anschluss auswählen

OS2 Simplex mit LC/APC oder SC/APC sowie passende Adapter und Kupplungen für direkte Glasfaser-Router, GF-TA und professionelle FTTH-/FTTB-Installationen.
