Gewinkelte Netzkabel richtig auswählen: links, rechts, oben oder unten?

Hinter Servern, Monitoren und technischen Geräten zählt jeder Zentimeter. Ein gewinkelter Anschluss kann die Kabelführung erleichtern – wenn Winkelrichtung, Geräteeinlass und verfügbarer Platz zusammenpassen. Die folgenden Rückansichten helfen Ihnen, die benötigte Ausführung für Ihr Projekt zu bestimmen.

Welche Winkelrichtung brauche ich?

Betrachten Sie die Geräterückseite in der späteren Einbaulage und legen Sie fest, wohin das Kabel laufen soll. Vergleichen Sie anschließend Anschlussform und Kabelabgang mit der Artikelabbildung. „90°“ beschreibt nur den Winkel; die gewünschte Richtung ergibt sich erst aus Bauform, Einbaulage und Blickrichtung.

Welcher Anschluss sitzt am Gerät?

Bei der hier gezeigten Verbindung sitzt am Gerät ein C14-Geräteeinlass mit drei Kontaktstiften. Dazu passt eine C13-Gerätekupplung am Kabel. Die C13-Kupplung wird im Alltag häufig als Kaltgerätestecker bezeichnet.

Ein Klick auf eine Skizze öffnet sie in Originalgröße in einem neuen Tab.

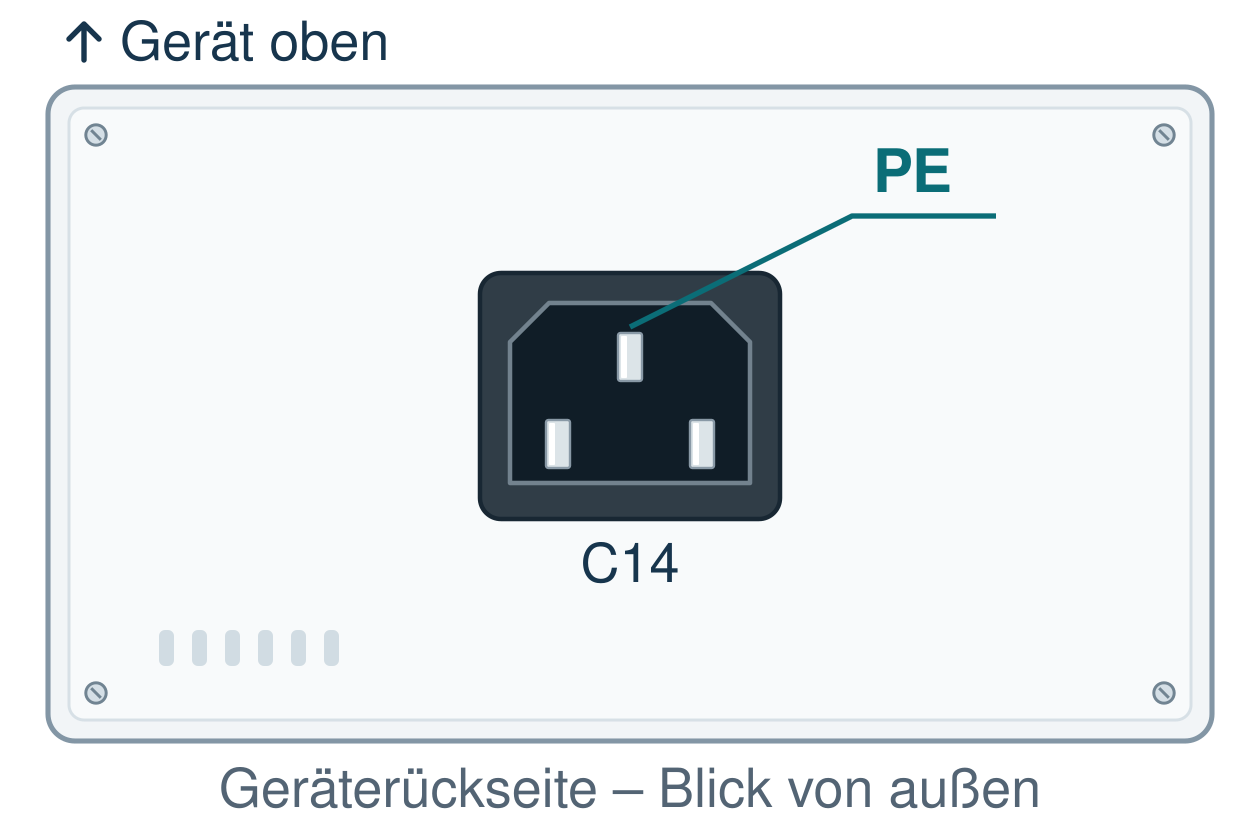

Geräterückseite ohne angeschlossenes Kabel

C14-Geräteeinlass von außen an der Geräterückseite: drei Kontaktstifte, Schutzleiterkontakt PE oben in der Mitte
Referenzansicht: Der obere mittlere Kontakt ist der Schutzleiterkontakt PE.

Diese Blickrichtung gilt für alle Skizzen

Sie stehen hinter dem Gerät und blicken von außen auf dessen Anschlussseite. Links und rechts beziehen sich auf Ihre Sicht auf diese Geräterückseite.

In allen fünf Skizzen bleibt der Geräteeinlass gleich ausgerichtet: PE oben. Das ist die gewählte Vergleichslage. Bei Ihrem Gerät kann der Anschluss gedreht oder seitlich ausgerichtet eingebaut sein. Dadurch verändert sich auch die Richtung, in die ein bestimmtes Winkelkabel im eingebauten Zustand führt.

Bei einer anderen Anschlussform hilft die Auswahlhilfe zu C13, C15 und C19.

Wohin soll das Kabel hinter dem Gerät führen?

Die vier Ansichten zeigen jeweils eine eingesteckte C13-Winkelkupplung. Ihr Gehäuse verdeckt die Kontakte des C14-Geräteeinlasses. Die Pfeile markieren den Kabelabgang bei unveränderter Geräteausrichtung.

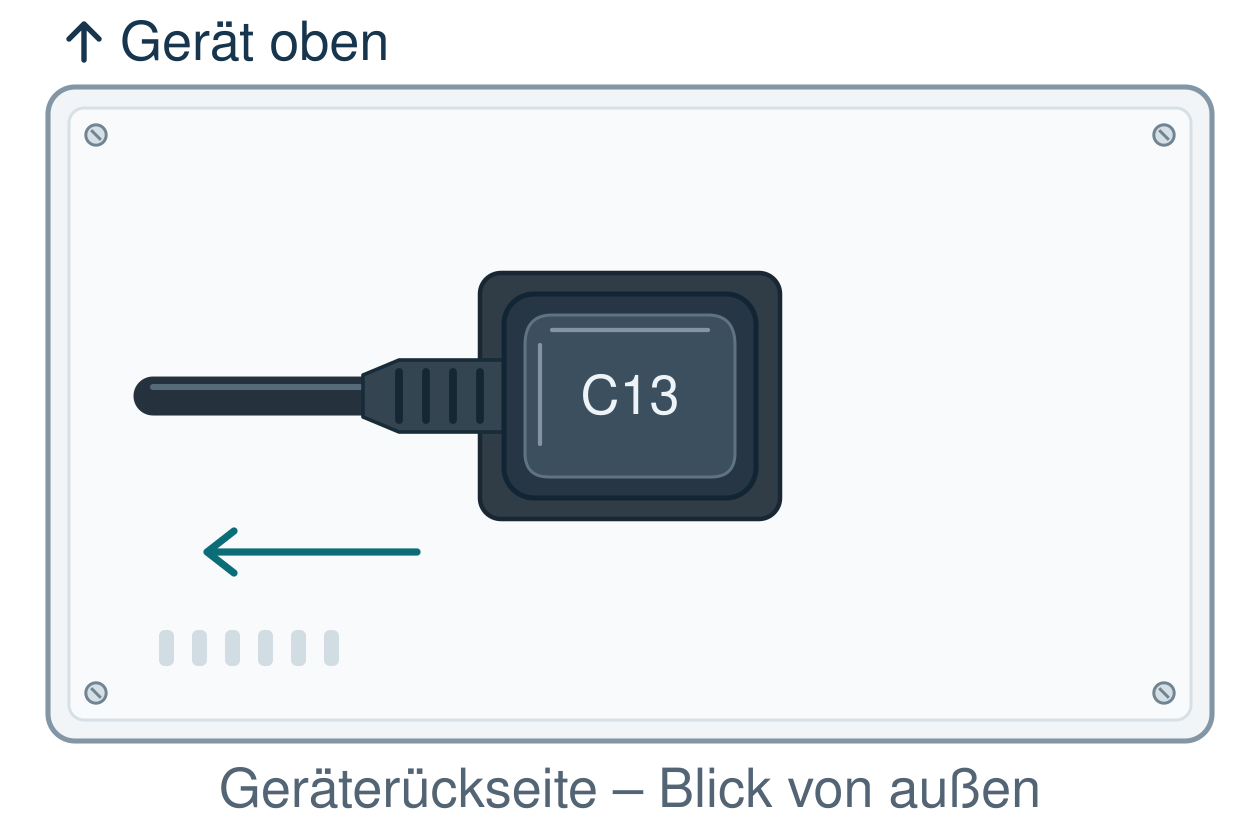

Kabelabgang nach links

Geräterückseite mit eingesteckter C13-Winkelkupplung und Kabelabgang nach links; C14-Einbaulage mit PE oben
Die Leitung verläuft aus dieser Rückansicht nach links. Prüfen Sie den freien Weg bis zur seitlichen Kabelführung und den Abstand zu benachbarten Anschlüssen.

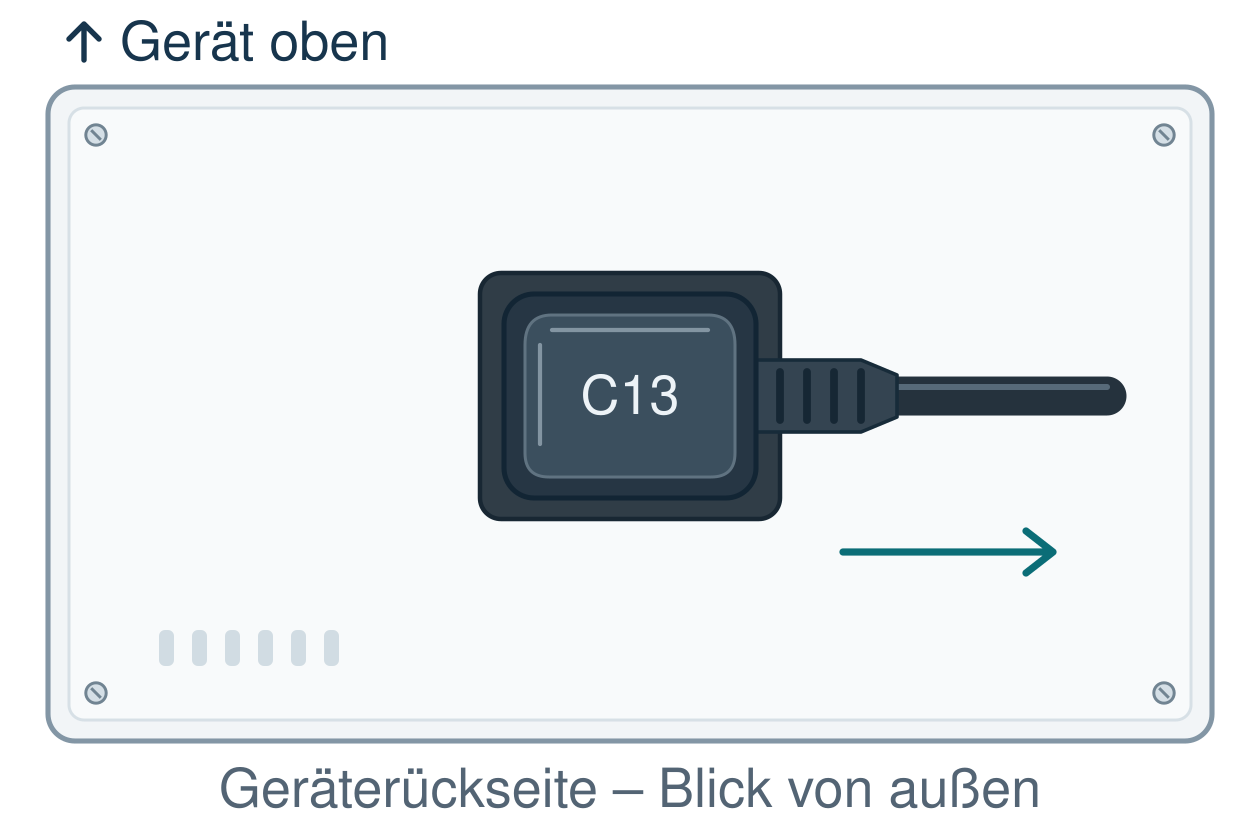

Kabelabgang nach rechts

Geräterückseite mit eingesteckter C13-Winkelkupplung und Kabelabgang nach rechts; C14-Einbaulage mit PE oben
Die Leitung verläuft aus dieser Rückansicht nach rechts. Auch Knickschutz und Biegeradius müssen innerhalb des verfügbaren Raums liegen.

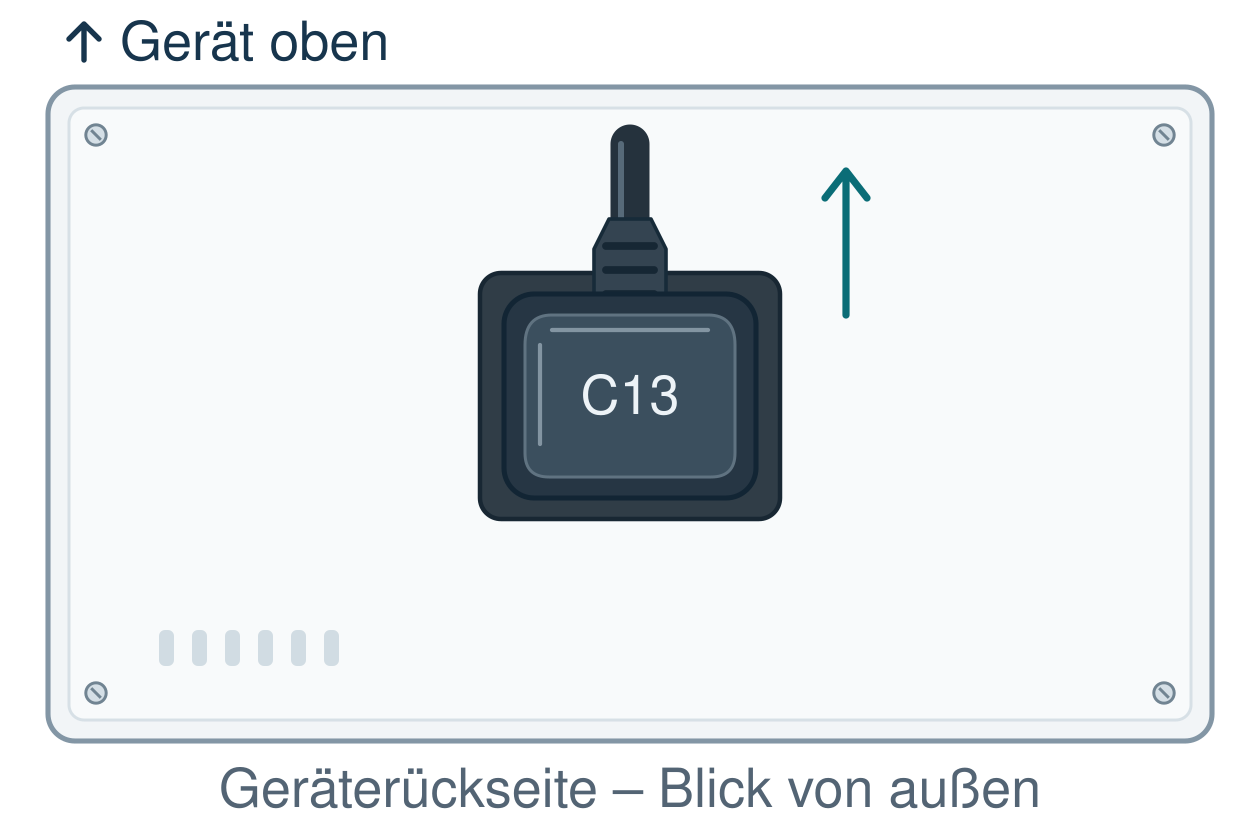

Kabelabgang nach oben

Geräterückseite mit eingesteckter C13-Winkelkupplung und Kabelabgang nach oben; C14-Einbaulage mit PE oben
Die Leitung verläuft aus dieser Rückansicht nach oben. Prüfen Sie, ob darüber liegende Gehäuseteile, Schalter oder Lüftungsöffnungen frei bleiben.

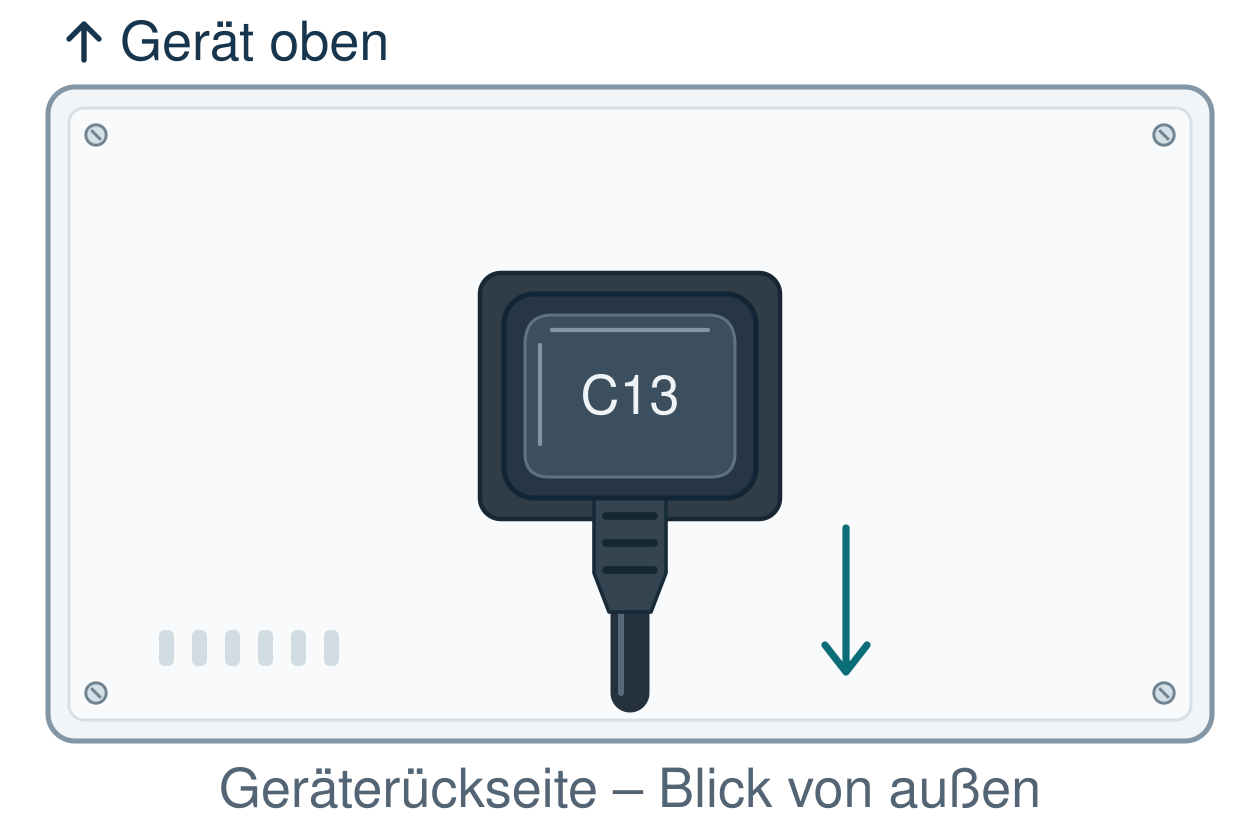

Kabelabgang nach unten

Geräterückseite mit eingesteckter C13-Winkelkupplung und Kabelabgang nach unten; C14-Einbaulage mit PE oben
Die Leitung verläuft aus dieser Rückansicht nach unten. Berücksichtigen Sie Aufstellfläche, Gerätehalterung und eine Kabelführung ohne Zug auf die Verbindung.

Die Skizzen zeigen vier unterschiedliche Winkelvarianten. Eine eingesteckte C13-Kupplung ist nicht frei drehbar. Die Darstellungen sind schematisch, nicht maßstäblich und keine Zeichnungen bestimmter Artikel.

Wie übertrage ich die Skizze auf die Produktauswahl?

Nutzen Sie die Skizzen zuerst, um die gewünschte Kabelführung am Gerät festzulegen. Gleichen Sie diese anschließend mit dem Steckgesicht und dem Kabelabgang des konkreten Artikels ab. Die Richtung in der Skizze ist keine automatische Zuordnung zu einer Artikelnummer.

Produktbilder können die Kontaktseite oder die Rückseite einer Kupplung zeigen. Diese Ansichten sind gegensinnig. Die Kontaktseiten von C13-Kupplung und C14-Geräteeinlass stehen sich beim Einstecken gegenüber. Vergleichen Sie deshalb die abgeschrägten Konturen und die Position des Schutzleiterkontakts. Bei unklarer Ansicht hilft eine Zeichnung mit angegebener Blickrichtung oder die Prüfung am Muster.

DINIC-Winkelvarianten zum Abgleich

Die folgenden C13/C14-Verlängerungen zeigen vier angebotene Ausführungen. Links, rechts, oben und unten sind hier die Bezeichnungen der jeweiligen Artikelseiten. Öffnen Sie zur Auswahl die jeweilige Artikelseite und richten Sie sich nach den dort gezeigten Abbildungen. Berücksichtigen Sie dabei die Blickrichtung des Produktfotos und die Einbaulage Ihres Geräteeinlasses.

DINIC CB-K-D4-03: C13-Kupplung links gewinkelt an einer C13/C14-Kaltgeräteverlängerung
Links gewinkelt
DINIC CB-K-D4-03
Produkt und Detailbilder ansehen
DINIC CB-K-D3-03: C13-Kupplung rechts gewinkelt an einer C13/C14-Kaltgeräteverlängerung
Rechts gewinkelt
DINIC CB-K-D3-03
Produkt und Detailbilder ansehen
DINIC CB-K-D-03: C13-Kupplung oben gewinkelt an einer C13/C14-Kaltgeräteverlängerung
Oben gewinkelt
DINIC CB-K-D-03
Produkt und Detailbilder ansehen
DINIC CB-K-D2-03: C13-Kupplung unten gewinkelt an einer C13/C14-Kaltgeräteverlängerung
Unten gewinkelt
DINIC CB-K-D2-03
Produkt und Detailbilder ansehen

Vier Angaben für eine eindeutige Bestellung

  1. Anschlüsse: Benennen Sie Netz- und Geräteseite getrennt. Prüfen Sie den verwendeten Stromausgang an der Steckdose, am Stromverteiler (PDU) oder an der unterbrechungsfreien Stromversorgung (USV).
  2. Einbaulage und Richtung: Fotografieren Sie die Geräterückseite in der späteren Position und zeichnen Sie den gewünschten Kabelweg ein. Das ist eindeutiger als die alleinige Angabe „links gewinkelt“.
  3. Bauraum und Kabellänge: Geben Sie den verfügbaren Abstand hinter dem Anschluss und in Abgangsrichtung an. Berücksichtigen Sie Steckergehäuse, Knickschutz, Biegeradius und den Weg bis zum nächsten Befestigungspunkt.
  4. Technische Anforderungen und Menge: Gleichen Sie elektrische Nennwerte, Leitungsausführung, Einsatzumgebung und erforderliche Zulassungen ab. Bei Serienbedarf empfiehlt sich die Prüfung einer passenden Ausführung am realen Gerät vor der Mengenfreigabe.

Winkelkabel, Kaltgeräteverlängerung oder Winkeladapter?

Die Anschlussaufgabe bestimmt die Produktart
Ihre Anschlussaufgabe Passende Produktart Darauf kommt es an
Von der Netzsteckdose zum Gerät Netzkabel CEE 7/7 auf C13 mit geeigneter Winkelvariante Netz- und Geräteseite getrennt prüfen. Ein gewinkelter Schutzkontaktstecker bedeutet nicht automatisch, dass auch die C13-Kupplung gewinkelt ist.
Von einem C13-Ausgang an PDU oder USV zum Gerät C13/C14-Kaltgeräteverlängerung C14-Stecker auf der Versorgungsseite und C13-Kupplung am C14-Geräteeinlass. Beide Anschlussstellen und die Strombelastbarkeit prüfen.
Eine vorhandene passende Leitung am Anschluss umlenken IEC-Winkeladapter Die Kombination aus Adapter und vorhandener Kupplung kann zusätzlichen Bauraum beanspruchen. Belastbarkeit, Sitz und mechanische Belastung der Verbindung berücksichtigen.
Die Verbindung zusätzlich gegen unbeabsichtigtes Lösen sichern Passende IEC-LOCK-Lösung oder Aufsteckhülse Kompatibilität und Platz zum Entriegeln prüfen. Ein Winkelanschluss allein ist keine Verriegelung.

Wie viel Platz braucht ein gewinkelter C13-Anschluss?

Eine allgemeingültige Mindesttiefe gibt es nicht. Steckergehäuse, Knickschutz, Geräteeinlass und Kabelaufbau unterscheiden sich. Ein Winkelanschluss kann den rückwärtigen Platzbedarf verringern, benötigt dafür aber Raum in Richtung des Kabelabgangs.

  • Nach hinten: Passt das vollständig eingesteckte Gehäuse einschließlich eines möglichen Adapters vor Rückwand oder Racktür?
  • Seitlich, nach oben oder unten: Bleiben Nachbaranschlüsse, Schalter und Lüftungsöffnungen zugänglich?
  • Entlang des Kabelwegs: Lässt sich die Leitung ohne Zug am Anschluss und ohne Unterschreitung des zulässigen Biegeradius führen?

Leiten Sie Maße nicht aus der Bildgröße im Shop ab. Nutzen Sie eine vorhandene Maßzeichnung oder klären Sie den benötigten Bauraum mit einem Muster.

Mechanisch passend und elektrisch geeignet

Winkelrichtung und Steckerform reichen für die Freigabe einer Anschlussleitung nicht aus. Zusätzlich müssen Nennstrom, Nennspannung, Schutzleiter, Leiterquerschnitt, Leitungstyp, Temperaturanforderungen und erforderliche Zulassungen zur Anwendung passen. Ein Adapter erhöht die zulässige Belastbarkeit der Verbindung nicht. Für die Vorauswahl unterstützt Sie der MAG Netzkabel-Finder.

Häufige Fragen zu gewinkelten Netzkabeln

Wählen Sie eine Frage aus, um die Antwort einzublenden.

Ist ein 90°-Stecker immer nach unten gewinkelt?

Nein. 90° bezeichnet den Winkel zwischen Steckrichtung und Kabelabgang. Ob der Abgang seitlich, nach oben oder nach unten führt, hängt von der Bauform und der Einbaulage ab.

Warum können Richtungsangaben unterschiedlich verstanden werden?

Eine Ansicht auf die Kontaktseite ist nicht dieselbe wie eine Ansicht von der Kabelseite. Außerdem kann der Anschluss am Gerät unterschiedlich ausgerichtet sein. Deshalb empfehlen wir, unsere Kabel anhand der jeweiligen Artikelabbildung auszuwählen und die Anschlussform mit der Einbaulage am eigenen Gerät abzugleichen. Ist die Ansicht nicht eindeutig, helfen eine weitere Detailabbildung, eine Zeichnung oder unsere Beratung.

Kann ich eine C13-Kupplung einfach andersherum einstecken?

Die Form der C13/C14-Verbindung gibt die Stecklage vor. Eine andere Abgangsrichtung entsteht daher nicht durch beliebiges Drehen derselben Kupplung. Wählen Sie die zur Einbausituation passende Ausführung.

Spart ein Winkeladapter genauso viel Platz wie ein Winkelkabel?

Das lässt sich nicht pauschal sagen. Beim Adapter müssen dessen Gehäuse und die zusätzlich eingesteckte vorhandene Kupplung gemeinsam betrachtet werden. Vergleichen Sie die komplette Verbindung mit der passenden gewinkelten Anschlussleitung.

Gilt die Auswahlhilfe auch für C19/C20?

Das Vorgehen über Steckgesicht, Einbaulage und Bauraum ist übertragbar. C19/C20 besitzt jedoch eine andere Bauform. Wählen Sie dafür ausdrücklich passende Kabel oder Adapter und prüfen Sie deren eigene technische Daten.

Sind andere Längen oder Steckerkombinationen möglich?

Wenn ein Standardartikel die Anforderungen nicht erfüllt, können projektbezogene Sonderanfertigungen geprüft werden. Technische Machbarkeit, Ausführung, Stückzahl und benötigte Nachweise werden für das konkrete Projekt abgestimmt.

Passende Winkelrichtung für Ihr Projekt klären

Für eine gezielte Anfrage an MAG helfen ein Foto der Geräteanschlussseite, die markierte gewünschte Kabelrichtung und die verfügbaren Maße. Ergänzen Sie Netz- und Geräteanschluss, elektrische Anforderungen, Kabellänge, Stückzahl und gewünschten Liefertermin.

Bei wiederkehrendem Bedarf erleichtern die ausgewählte Artikelnummer und eine dokumentierte Einbausituation die eindeutige Nachbestellung.

Anschlussfrage oder Projektbedarf anfragen Netzkabel-Finder öffnen

DINIC ist die Eigenmarke der MAG GmbH für Kabel, Adapter und Zubehör. Weitere technische Auswahlhilfen finden Sie im MAG Kabel-Lexikon.
