Netzstecker-Lexikon

Die gängigsten Netzstecker und ihre Bezeichnungen im Überblick

Netzkabel CEE 7 Europa 2-pol

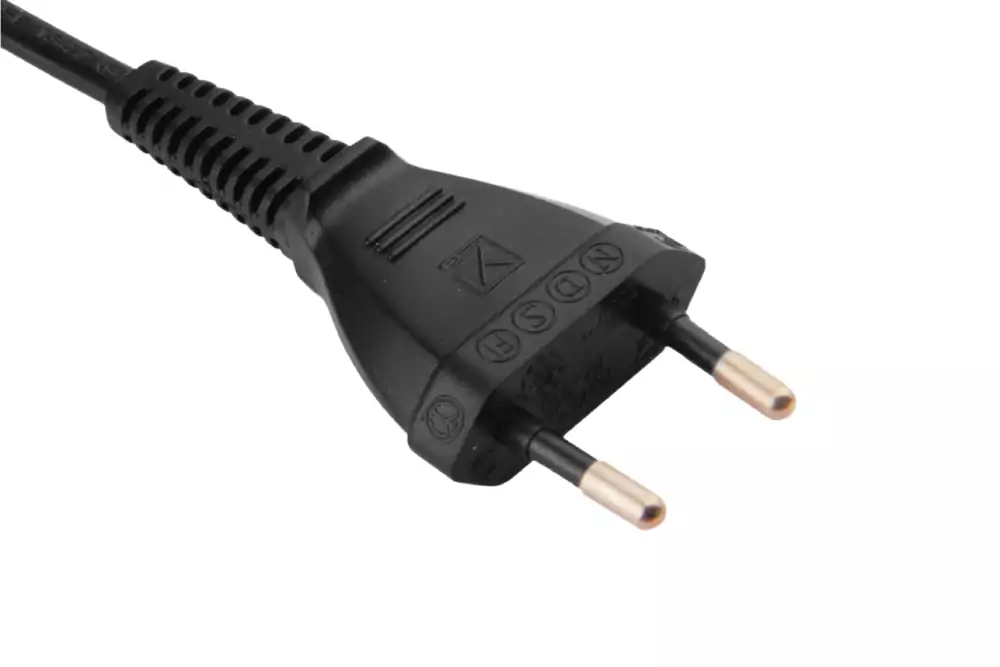

Steckertyp C (YP-21A)
Wird auch als Eurostecker bezeichnet und ist definiert beim CENELEC Standard EN 50075 als "ein flacher vergossener Zweipolstecker, 2.5A/250V, mit Kabel für die Verbindung von Klasse II (class II) Equipment für Haushalte oder ähnliche Zwecke". Es gibt viele national kompatible Gegenstücke auf der Welt. Länder: Großteil Europas und verschiedene andere Länder der Welt.

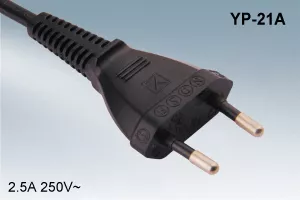

Ref.:  YP-21A
Standard:  CEE 7/16 "Europlug"

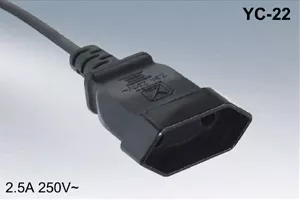

Ref.:  YC-22
Standard:  CEE7

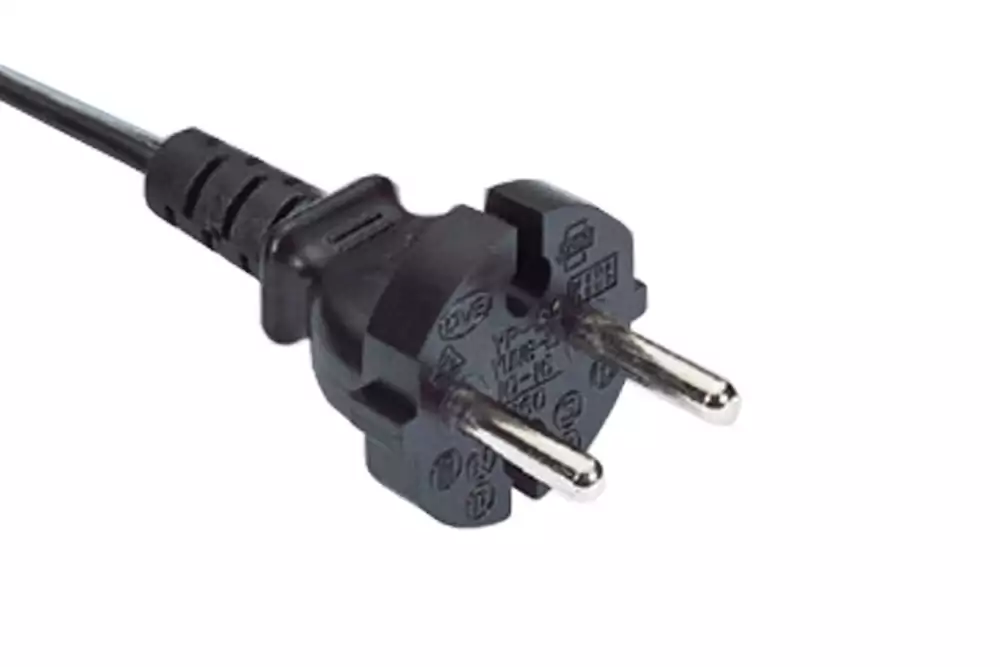

Steckertyp  CEE-7/17-System
Der Konturenstecker oder Profilstecker wurde für den Einsatz in den meisten europäischen Ländern entwickelt, für Geräte, die keinen Schutzleiter benötigen, aber mehr als 2,5A Strom benötigen.

Länder:
Afghanistan, Algerien, Andorra, Belgien, Bosnien-Herzegowina, Bulgarien, Deutschland, Estland, Finnland, Frankreich, Griechenland, Indonesien, Island, Kroatien, Lettland, Litauen, Luxemburg, Marokko, Mazedonien, Moldawien, Monaco, Montenegro, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Russland, Schweden, Serbien, Slowakei, Slowenien, Spanien, Südkorea, Tschechien, Tunesien, Ukraine, Ungarn

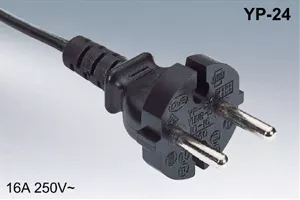

Ref.:  YP-24
Standard:  CEE7 st. sh 17

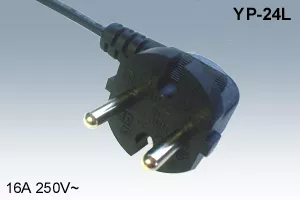

Ref.:  YP-24L
Standard:  CEE7 st. sh 17



Netzkabel CEE 7 Europa 3-pol

CEE 7/7 = Vereinigung von Stecker-Typ E und Schuko (Typ F)

Im Schutzkontaktstecker wurden zwei Schutzsysteme in einem Stecker vereint, so dass die Erdung über die Kontaktflächen oder den Erdungszapfen (französisches System) erfolgt.

Länder: Afghanistan, Algerien, Andorra, Belgien, Bosnien-Herzegowina, Bulgarien, Deutschland, Estland, Finnland, Frankreich, Griechenland, Indonesien, Island, Kroatien, Lettland, Litauen, Luxemburg, Marokko, Mazedonien, Moldawien, Monaco, Montenegro, Niederlande, Norwegen, Österreich, Polen, Portugal, Rumänien, Russland, Schweden, Serbien, Slowakei, Slowenien, Spanien, Südkorea, Tschechien, Tunesien Ukraine, Ungarn

In Syrien und der Türkei existiert keine offizielle Norm, der Schutzkontaktstecker wird aber üblicherweise verwendet.

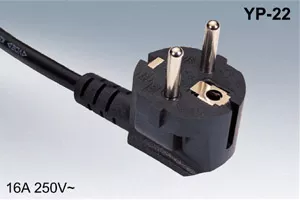

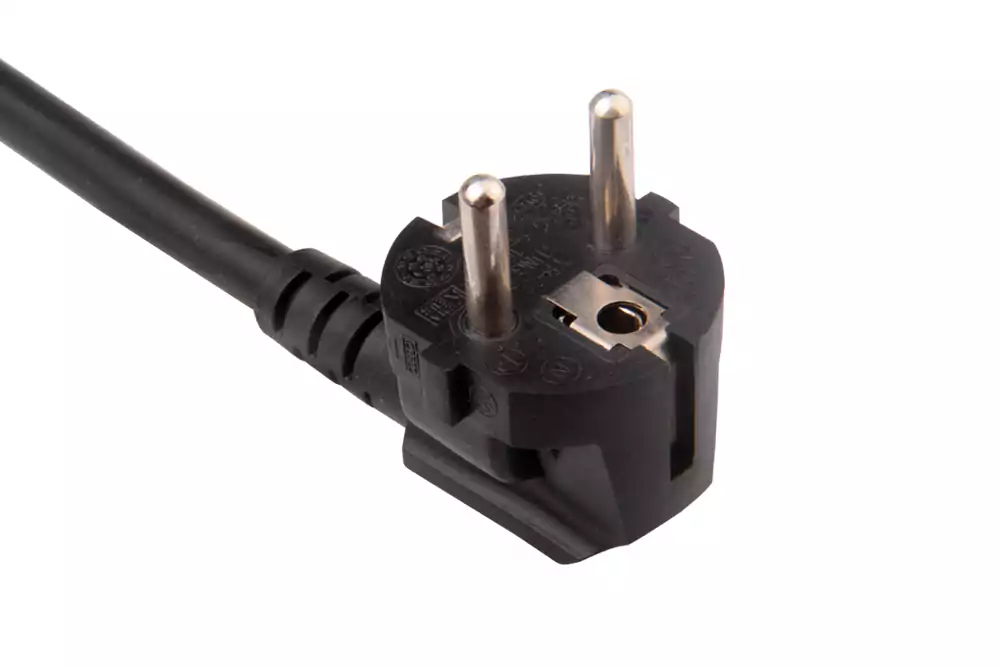

Ref.:  YP-22
Standard:  CEE 7/7

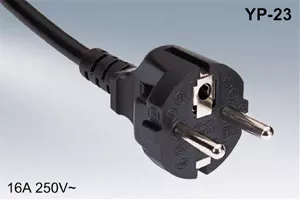

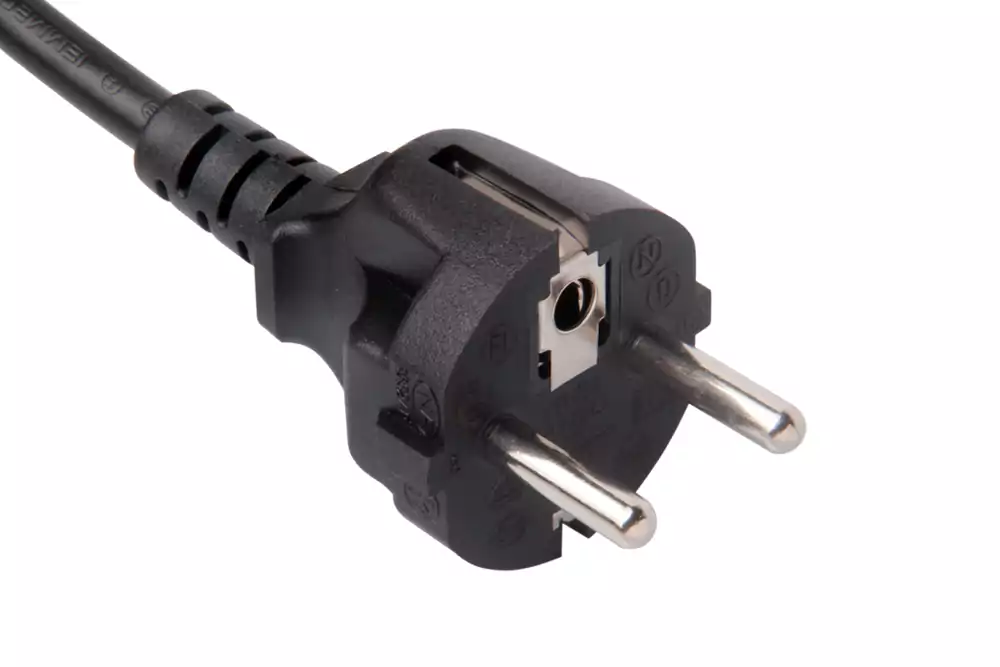

Ref.:  YP-23
Standard:  CEE 7/7

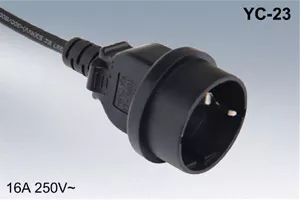

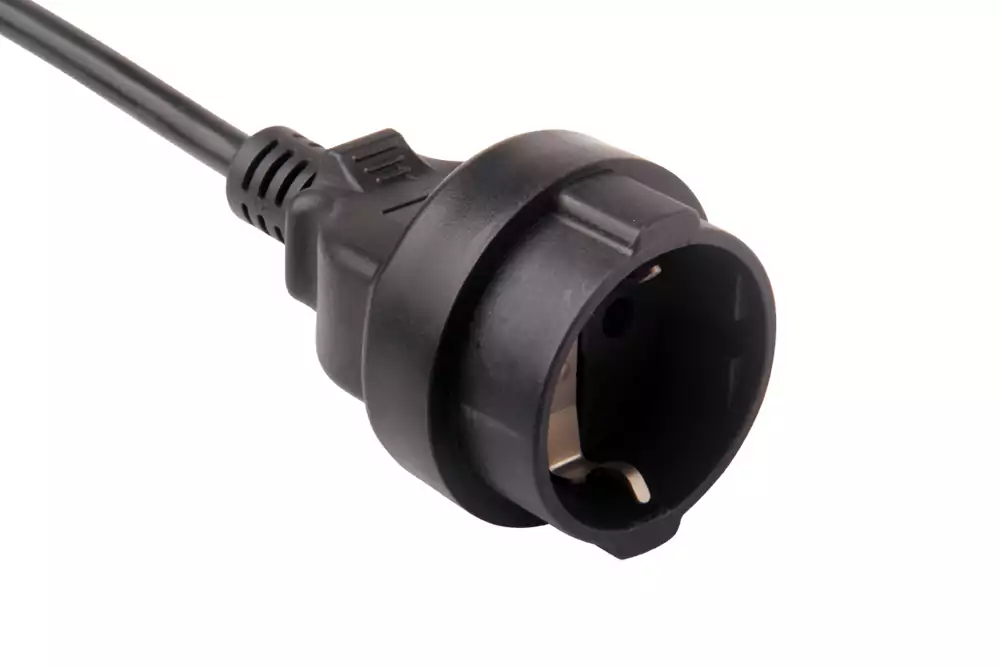

Ref.:  YC-23
Standard:  Schuko receptacle



Netzkabel Italien 3-pol Typ L

Sonderfall Italien, hier hat sich zumindest für 3-polige Stecker mit dem Stecker-Typ-L ein anderer Standard durchgesetzt. Die üblichen 2-poligen Stecker (Typ-C) passen problemlos in diese Steckdosen, sodass es hier keinen anderen Standard gibt. In touristischen Neubauten findet man allerdings, aus Gründen der Kompatibilität, öfters das übliche europäische System Typ F. Länder: Italien, San Marino, Vatikanstadt

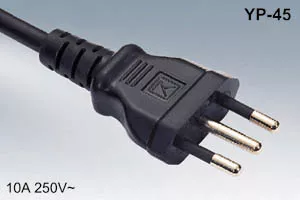

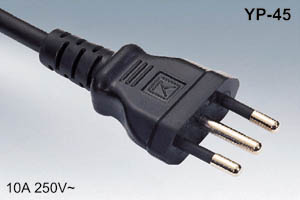

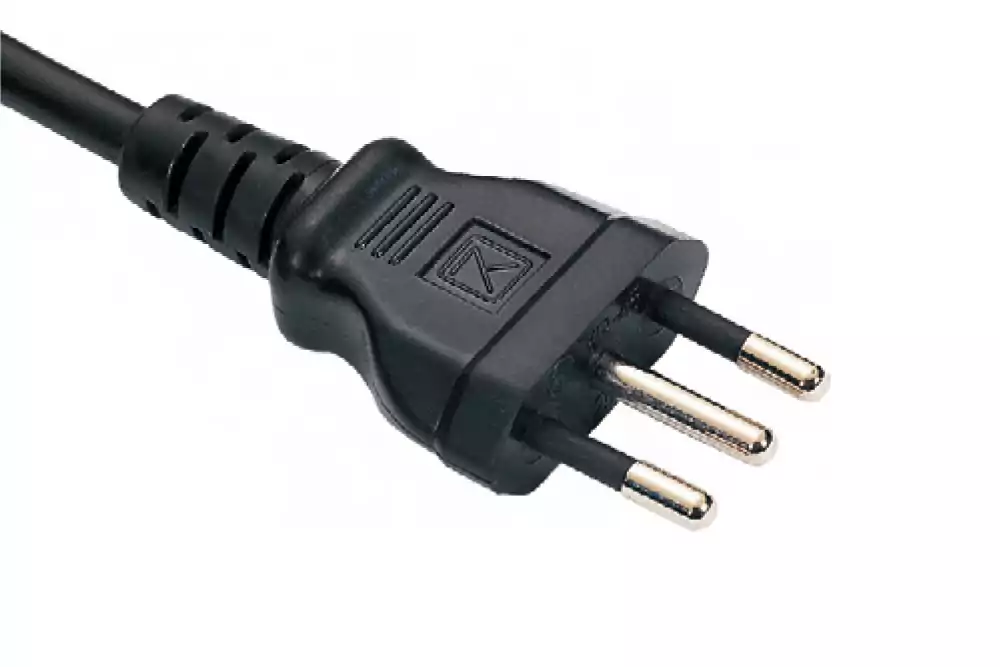

Ref.:  YP-45
Standard:  CEI 23-16

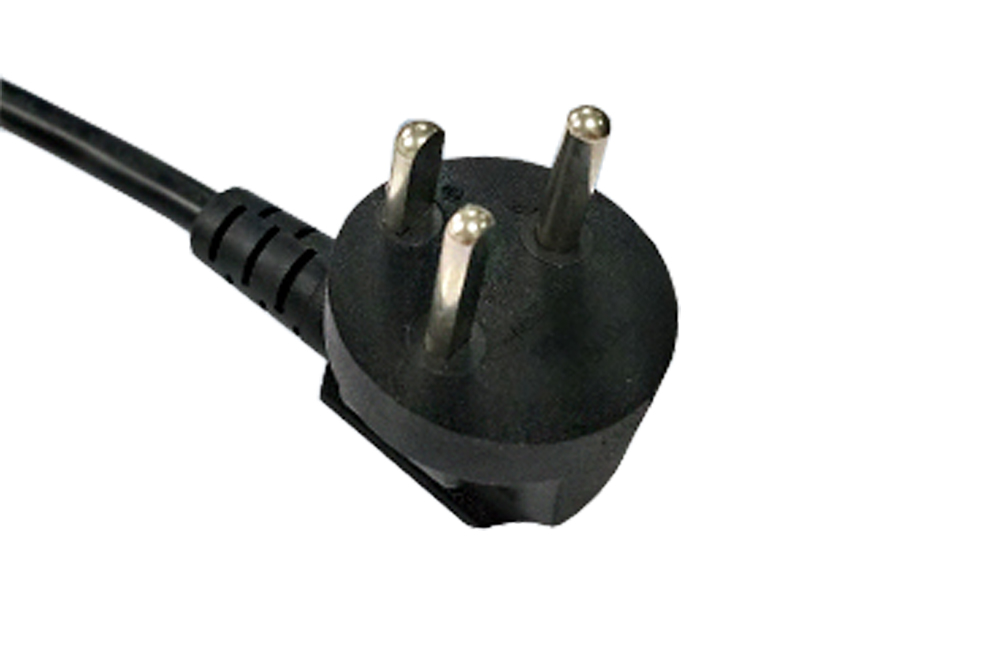

Netzkabel Dänemark 3-pol Typ K

Sonderfall Dänemark, hier hat sich zumindest für 3-polige Stecker mit dem Stecker-Typ-K ein anderer Standard durchgesetzt. Die üblichen 2-poligen Stecker (Typ-C) passen problemlos in diese Steckdosen, sodass es hier keinen anderen Standard gibt. In touristischen Neubauten findet man allerdings, aus Gründen der Kompatibilität, öfters das übliche europäische System Typ F.

Länder: Bangladesch, Dänemark, Grönland, Färöer, Guinea, Madagaskar, Malediven, Senegal, St. Vincent und die Grenadinen

Ref.:  YP-26
Standard:  SB 107-2-D1 DK 2-5a

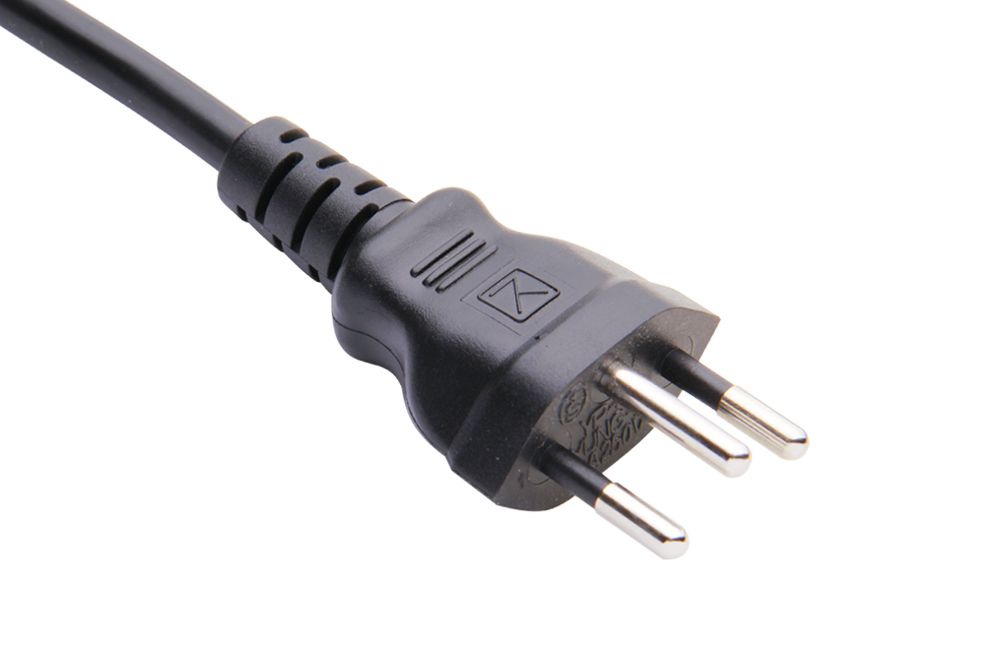

Netzkabel für die Schweiz Typ J

hier hat sich zumindest für 3-polige Stecker mit dem Stecker-Typ-J ein anderer Standard durchgesetzt. Die üblichen 2-poligen Stecker (Typ-C) passen problemlos in diese Steckdosen, sodass es hier keinen anderen Standard gibt.

Das System wird in der Schweiz auch ursprünglich mit Typ 13 bezeichnet und gewöhnlich mit 220-230 V Wechselspannung, 50 Hz benutzt. Für die Sicherheit von Netzkabeln und Stromkabeln sind mit der Schweizer Norm SEV 1011:2009 für Netzstecker teilisolierte Steckerstifte des Typs 11 (2pol. 10A) und des Typs 12 (3pol. 10A) verbindlich eingeführt worden. Länder: Liechtenstein, Ruanda, Schweiz

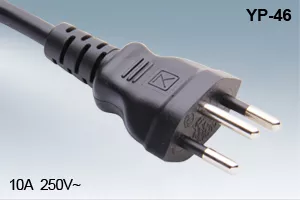

Ref.:  YP-46
Standard:  SEV 1011  (10A)

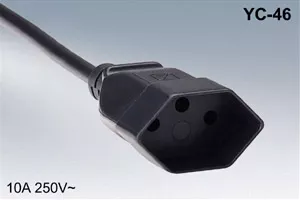

Ref.:  YC-46
Standard:  SEV 1011
Ref.:  /
Standard:  T23 (16A)

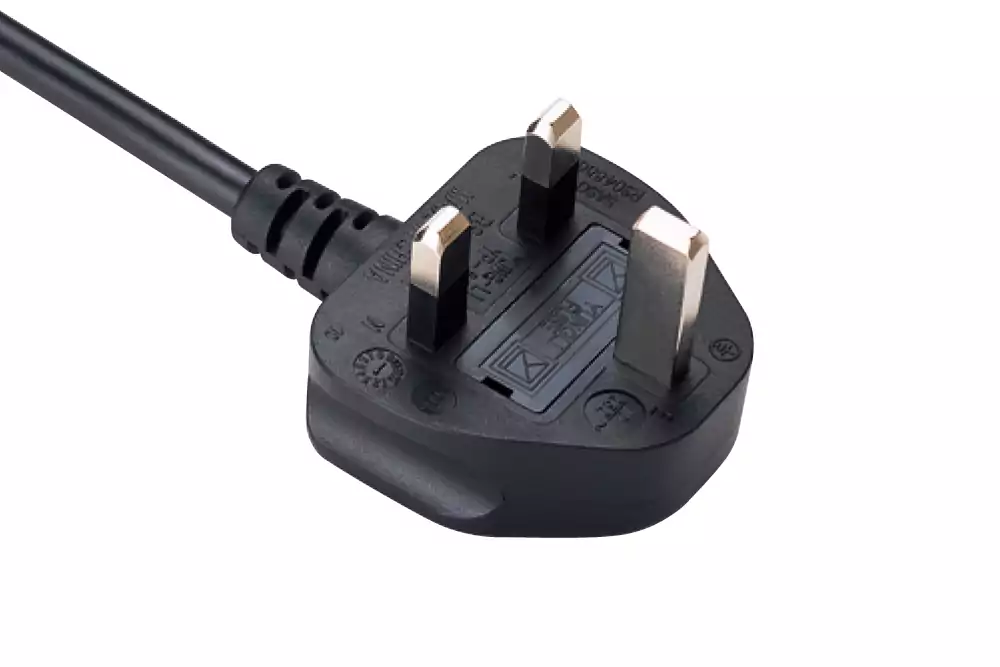

Netzkabel UK 2 und 3-pol Typ G

Netzkabel für England UK nutzen Stromkabel mit Sicherungen die im Stecker Typ G integriert sind. Länder wie Großbritannien, Irland, Singapur und auch Malaysia nutzen dieses System ausschließlich. Der aus Großbritannien stammender Stecker, findet im Bereich der elektrischen Energieversorgung von Haushalten und allgemein im Niederspannungsnetz Anwendung. Zur Absicherung der Leitung ist der Stecker mit einer 3A, 5A oder 13A Sicherung ausgestattet. Länder: Großbritannien (UK), Hong Kong, Irland, Malaysia, Singapur, Zypern

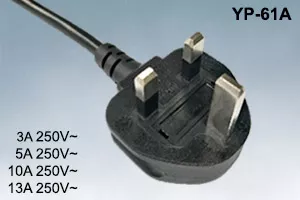

Ref.:  YP-61A
Standard:  BS 1363 / SASO 2203

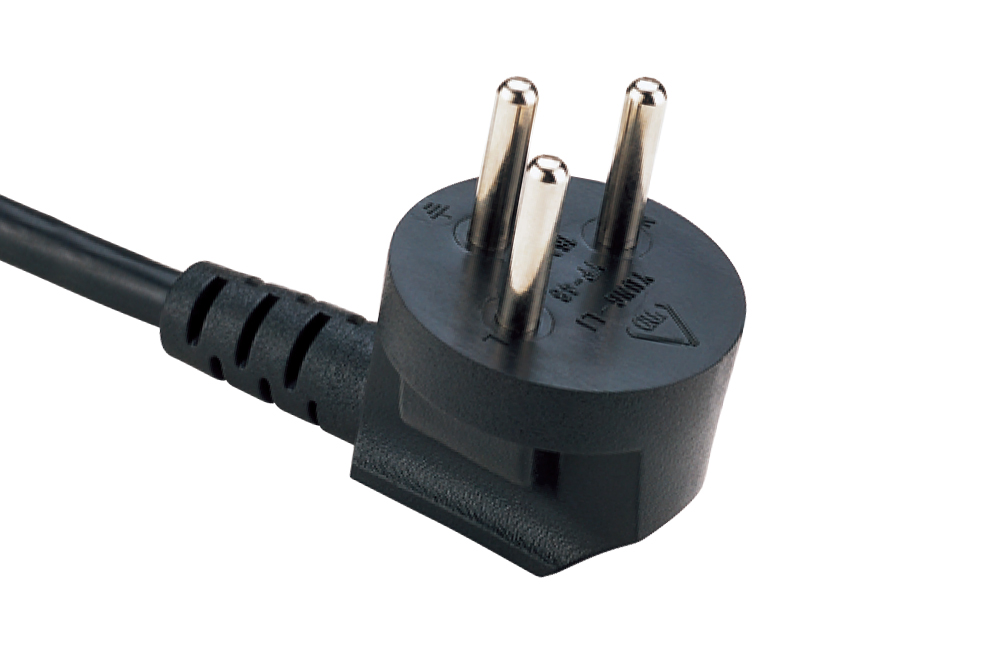

Netzkabel Israel Typ H

Der Stecker SI-32 ist nur in Israel und den Palästinensischen Autonomiegebieten zu finden. Seit 1989 haben die Steckdosen runde Buchsen, was die Verwendung von 2 Pin Europlugs ermöglicht. Seit 2008 ist die vorherige Version nicht mehr zugelassen. Länder: Gazastreifen, Israel, Palestinensische Autonomiegebiete, West Bank

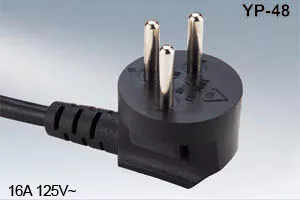

Ref.:  YP-48
Standard:  SI-32

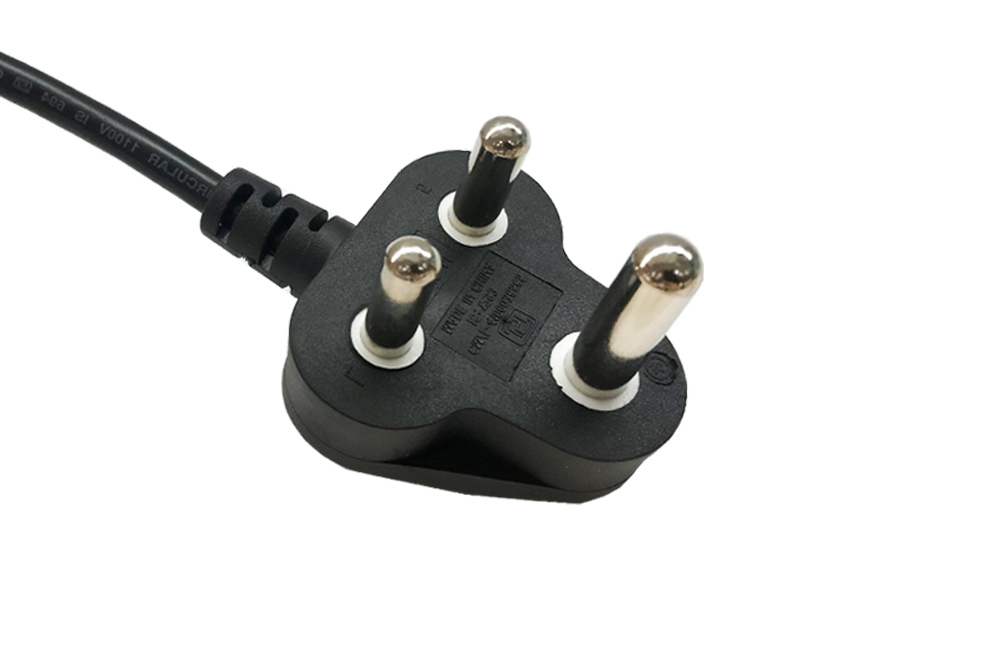

Netzkabel Südafrika Typ M

Außenleiter, Neutralleiter und Schutzleiter sind als Kontaktstifte des Steckers ausgeführt. Der Schutzleiter bewirkt ein asymmetrisches Aussehen, der Stecker ist verpolungssicher.

Ref.:  YP-80
Standard:  Typ M - SANS 164-1

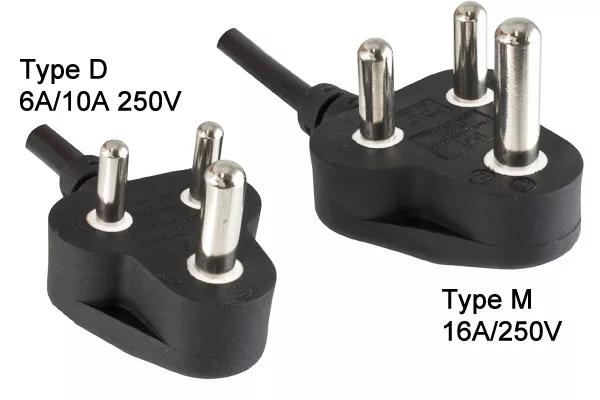

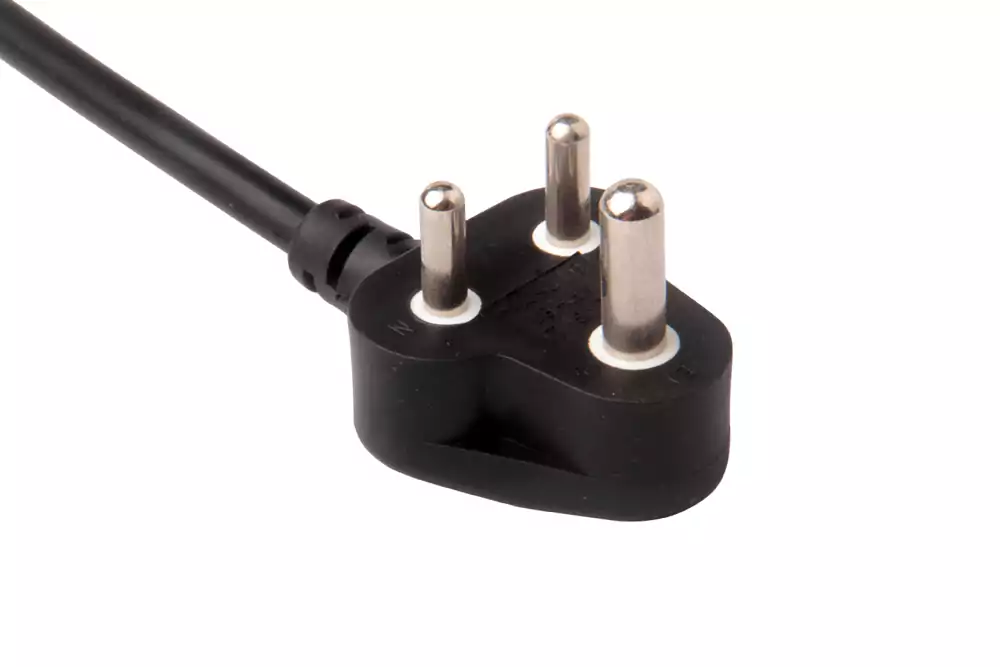

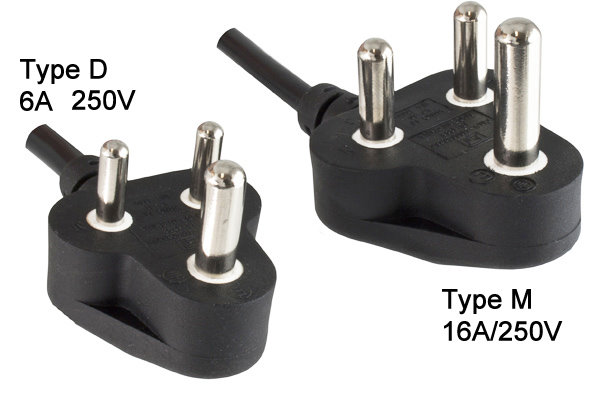

Netzkabel Indien Typ D und M

In Indien werden Steckdosen Typ D und M verwendet

Steckertyp D =  Die Typ D Version ist auf 6A oder 10A ausgelegt und physikalisch kleiner als der Typ M, aber mit dem gleichen Formfaktor.
Steckertyp M =  Die Typ M Version ist auf 16A ausgelegt und ist physikalisch größer als der Typ D, aber mit dem gleichen Formfaktor.

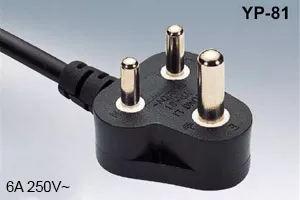

Ref.:  YP-81
Standard:  Typ D - India IS:1293
