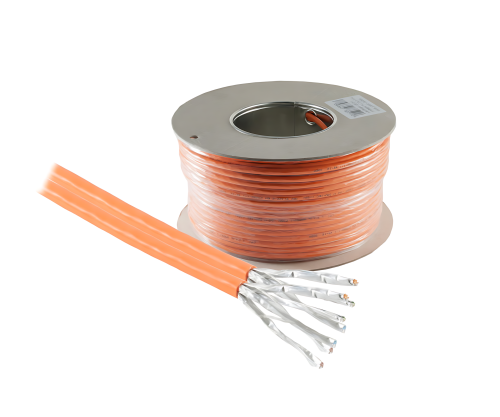

- Cat.7 Duplex-Verlegekabel: 2 getrennte Kabelstränge in einem Mantelpaket (ideal für Dual-Anschlussdosen)
- S/FTP Schirmung (2-fach): paarweise PiMF (kaschierte ALU-Folie, 100% dicht) + Gesamtschirm als ALU-Geflecht
- Übertragungsfrequenz bis 1000 MHz, Bandbreite bis 10 Gbit/s
- Leiteraufbau AWG 23/1, Kupfer, Massivleiter (starr) – für feste Installation
- Adernanzahl: 2 × 8 Adern (2 × 4 × 2 twisted pair) für zwei unabhängige Links
- LSZH Kabelmantel (halogenfrei) – reduziert Rauchentwicklung und korrosive Gase im Brandfall
- Außenabmessung ca. 7,4 mm × 14,8 mm (Duplex-Form), Farbe orange zur Leitungskennzeichnung
- BauPVO Euroklasse: Cca
Das Cat.7 Duplex-Verlegekabel ist für die strukturierte Gebäudeverkabelung im Innenbereich ausgelegt und stellt zwei getrennte Datenstrecken bereit, ohne zwei Einzelkabel verlegen zu müssen. Das vereinfacht die Installation bei dualen Anschlussdosen, Doppelports im Arbeitsplatzbereich sowie bei redundanten Netzwerkpfaden.
Der Leiteraufbau mit AWG 23/1 Kupfer-Massivleitern unterstützt eine stabile Dämpfungs- und NEXT-Performance für hochfrequente Übertragung bis 1000 MHz. Die S/FTP-Schirmung kombiniert paarweise PiMF-Folie mit einem zusätzlichen Gesamtschirmgeflecht und reduziert Einstrahlungen sowie Abstrahlungen – vorteilhaft in EMV-kritischen Umgebungen, Kabeltrassen und Technikräumen.
Der LSZH-Mantel ist auf professionelle Installationen in Gebäuden und Infrastrukturen mit erhöhten Anforderungen an Rauchgasverhalten ausgelegt. Die Duplex-Geometrie unterstützt eine schnelle, projektgerechte Verlegung bei gleichzeitig sauberer Trennung der beiden Links.
- Strukturierte Gebäudeverkabelung (Etagenverkabelung, horizontale Verkabelung)
- Systemintegration, Büro-IT, Campus- und Verwaltungsgebäude
- Schaltschrankbau und industrielle Automatisierung (Netzwerk-Infrastruktur innerhalb von Gebäuden)
- Technikräume, Patchpanel-/Keystone-Installationen, Kabeltrassen
- Projektgeschäft: Dual-Dosen/Mehrfachanschlüsse mit reduziertem Verlegeaufwand
| Kategorie | Cat.7 |
| Ausführung | Duplex-Verlegekabel (2 Datenstrecken) |
| Schirmungsklasse | S/FTP (2-fach) |
| Schirmung (Paar) | PiMF: kaschierte ALU-Folie (100% dicht) |
| Schirmung (Gesamt) | ALU-Geflecht |
| Übertragungsfrequenz | bis 1000 MHz |
| Bandbreite / Datenrate | bis 10 Gbit/s |
| Leiteraufbau | AWG 23/1 |
| Leitermaterial | Kupfer |
| Leitertyp | Massivleiter / starr (solid) |
| Adernanzahl | 2 × 8 (2 × 4 × 2 twisted pair) |
| Kabeltyp | Rundkabel (Duplex-Form) |
| Mantel | LSZH (halogenfrei) |
| Außenabmessung (ca.) | 7,4 mm × 14,8 mm |
| BauPVO Euroklasse | Cca |
| Farbe | orange |
| Länge | 100 m |

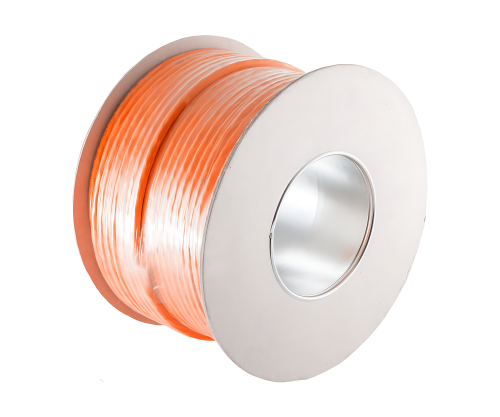

| Wicklung | Papierspule |
| Artikelnummer | C7-100ID |
| EAN | 4032528038223 |
- Für strukturierte Kupferverkabelung mit Cat.7/Cat.6A-Komponenten (z. B. Patchpanel, Keystone-Module, Anschlussdosen)
- Geeignet für 4-paarige Ethernet-Übertragungen je Datenstrecke (zwei Links im Duplexkabel)
- Typische Terminierung über LSA/IDC-Klemmen an Netzwerkdosen und Patchpanels
