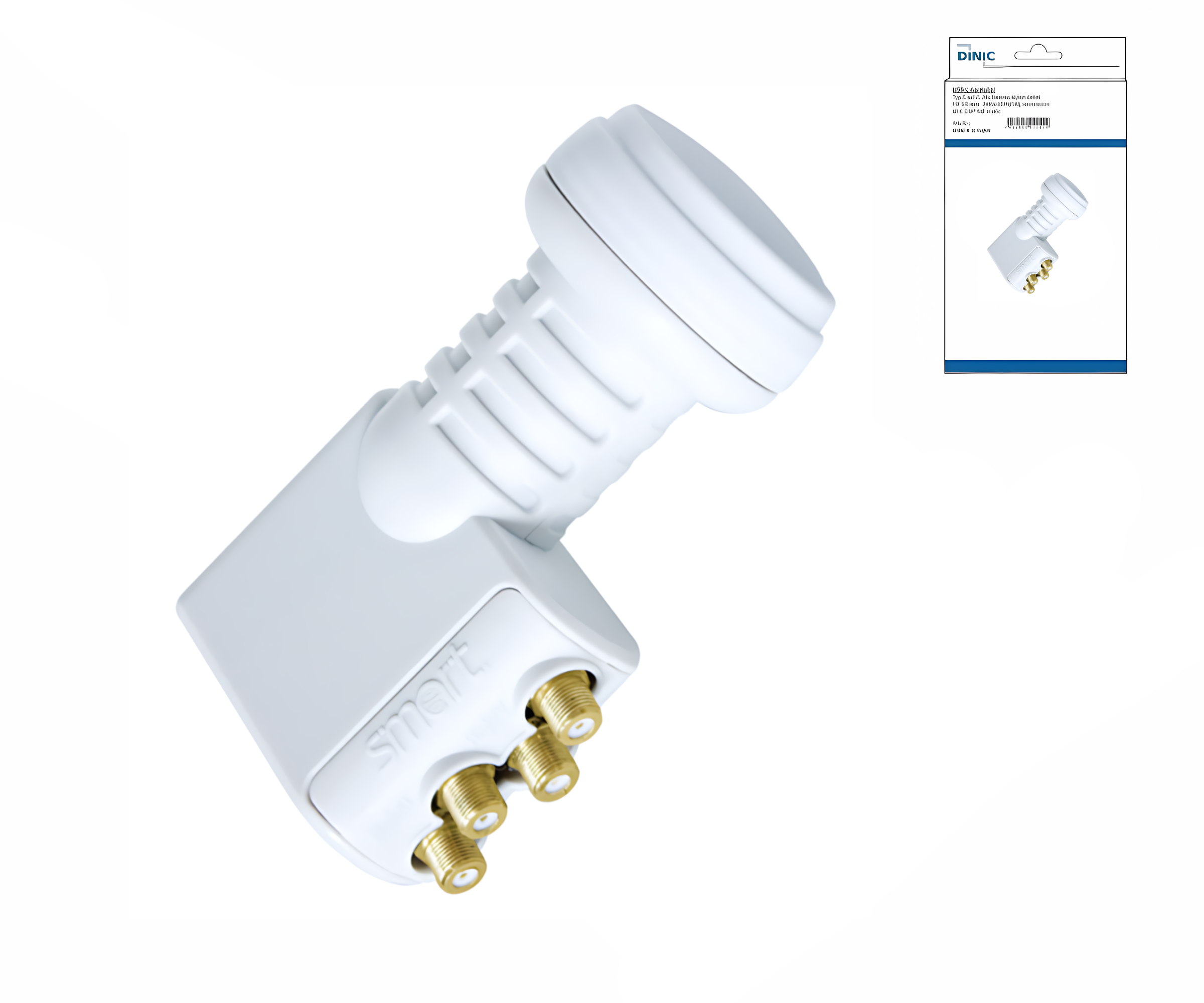

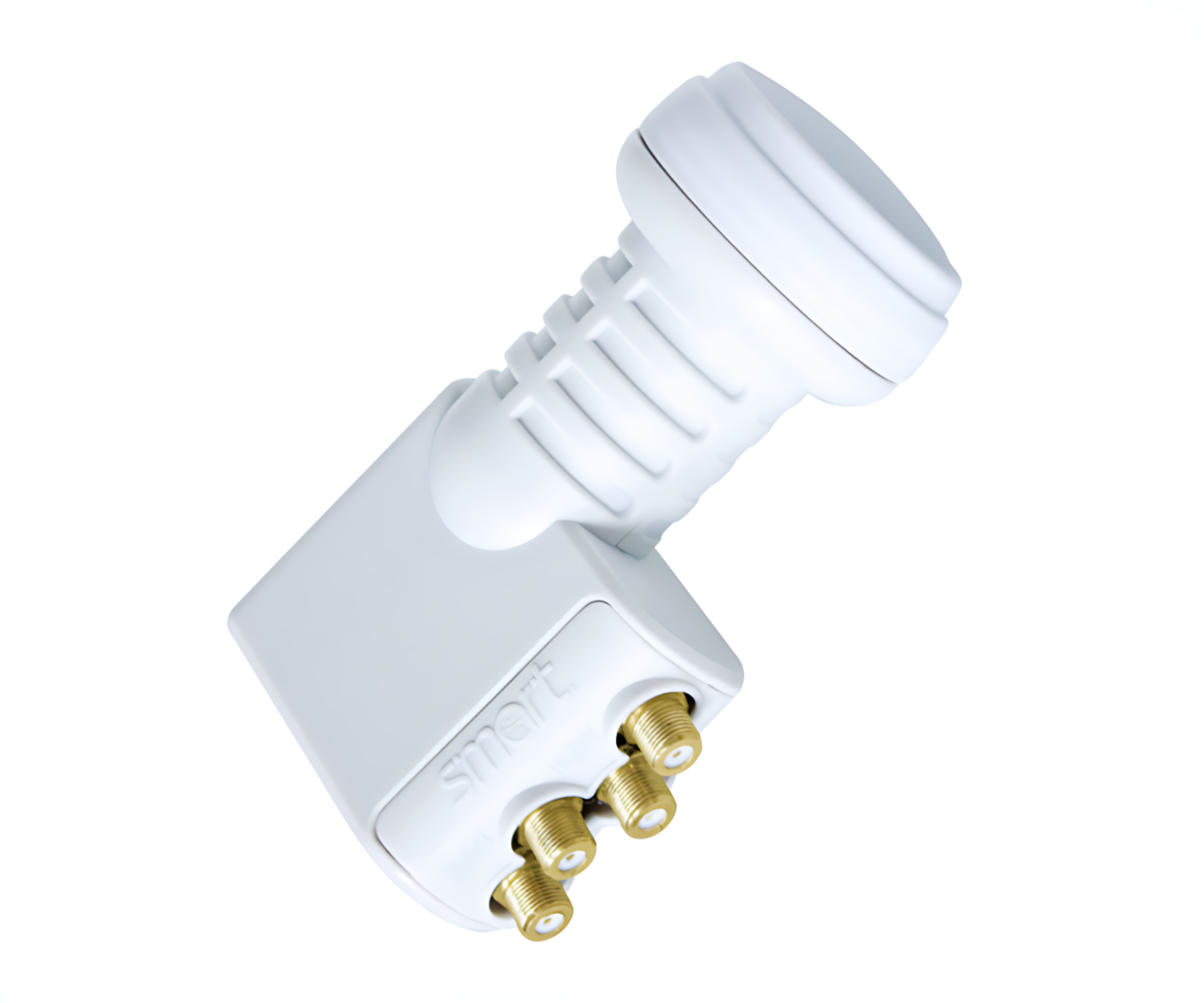

DINIC Universal Quattro LNB, 4 Ausgänge, für Multischalterbetrieb (DINIC Box mit Euroloch)
Quattro LNB für SAT-ZF-Verteilungen an Multischaltern, 40 mm Feed, vergoldete F-Anschlüsse, Wetterschutzgehäuse.
Technische Highlights
- Universal Quattro LNB mit 4 separaten Ausgängen (VL/VH/HL/HH) für den Betrieb an Multischaltern
- Sehr niedriges Rauschmaß < 0,1 dB für stabile Signalreserven in SAT-Verteilanlagen
- Eingangsfrequenzbereich 10,7 GHz – 12,75 GHz im Ku-Band
- Linear polarisierend (H/V), geeignet für DVB-S/DVB-S2, HDTV, UHD/4K und 3D
- 40 mm Feed-Durchmesser zur Montage in Standard-Offset-Parabolantennen
- Vollständig gekapseltes Wetterschutzgehäuse mit ausziehbarem Nässeschutz über den F-Anschlüssen
- Vergoldete F-Kontakte für zuverlässige, korrosionsarme Signalübertragung
- Verpackung in DINIC Box mit Euroloch für Lager, Kommissionierung und PoS-Hängesysteme
Beschreibung
Das DINIC Universal Quattro LNB ist für professionelle SAT-Verteilstrukturen mit Multischalter ausgelegt. Die vier fest zugeordneten ZF-Ausgänge (VL, VH, HL, HH) stellen die Basis für Mehrteilnehmeranlagen dar, bei denen ein externer Multischalter die Signale auf viele Teilnehmer verteilt.
Mit einem Rauschmaß von < 0,1 dB und einem Eingangsfrequenzbereich von 10,7 GHz bis 12,75 GHz wird eine hohe Signalqualität auch bei langen Koaxialstrecken und komplexen Verteilungen unterstützt. Die lineare H/V-Polarisation erlaubt den Einsatz in typischen DVB-S/DVB-S2-Installationen mit HDTV-, UHD/4K- und 3D-fähigen Empfangsgeräten.
Das vollständig gekapselte Gehäuse schützt die Elektronik zuverlässig gegen Feuchtigkeit und Witterungseinflüsse. Die ausziehbare Wetterschutzkappe deckt die vergoldeten F-Buchsen ab und reduziert Korrosion sowie Kontaktprobleme im Außenbereich. Dadurch eignet sich das LNB für dauerhaften Einsatz auf Antennenmasten, Dächern und Fassaden.
Der 40 mm Feed-Durchmesser ist mit gängigen Offset-Spiegeln kompatibel. Die DINIC Box mit Euroloch vereinfacht Lagerhaltung, Transport und Hängedisplays im Fachhandel sowie eine strukturierte Kennzeichnung im Lager- und Projektgeschäft.
Einsatzbereiche
- Mehrteilnehmer-SAT-Anlagen mit externem Multischalter in Wohn- und Zweckgebäuden
- Verteilanlagen in Mehrfamilienhäusern, Bürogebäuden und Gewerbeobjekten
- Headend- und SAT-ZF-Verteilungen in Hotels, Boardinghäusern und Schulungszentren
- Modernisierung oder Erweiterung bestehender Multischalter-SAT-Systeme
- Projektausbau mit DVB-S/DVB-S2-Signalen für Systemhäuser und Elektroinstallationsbetriebe
Technische Daten
| Merkmal |
Wert |
| Artikelnummer |
LNB-QUATTRO-KB |
| EAN |
4032528044019 |
| Bauart |
Universal Quattro LNB für Multischalterbetrieb |
| Ausgänge |
4 x F-Buchse (VL, VH, HL, HH) |
| Eingangsfrequenz |
10,7 GHz – 12,75 GHz |
| Polarisation |
Linear H/V |
| Rauschmaß |
< 0,1 dB |
| Feed-Durchmesser |
40 mm |
| Gehäuse / Schutz |
Vollständig gekapseltes Wetterschutzgehäuse, ausziehbare Wetterschutzkappe über den F-Anschlüssen |
| Anschlüsse |
Vergoldete F-Kontakte |
| Witterungsschutz |
100 % wasserdicht (laut Herstellerangabe) |
| Verpackung |
DINIC Box mit Euroloch |
Kompatibilität
- Offset-Parabolantennen mit 40 mm LNB-Aufnahme im Ku-Band
- SAT-Multischalter mit Quattro-LNB-Eingängen (VL/VH/HL/HH) verschiedener Hersteller
- DVB-S/DVB-S2-Empfangsanlagen mit HDTV-, UHD/4K- und 3D-fähigen Receivern oder TV-Geräten
Hinweis zur Systemauslegung: Der Betrieb erfolgt ausschließlich in Verbindung mit einem Multischalter. Ein direkter Anschluss von SAT-Receivern an das Quattro LNB ist nicht vorgesehen.
Lieferumfang
- 1 x DINIC Universal Quattro LNB, 4 Ausgänge
- Verpackt in DINIC Box mit Euroloch
