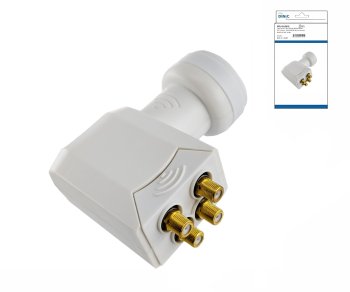

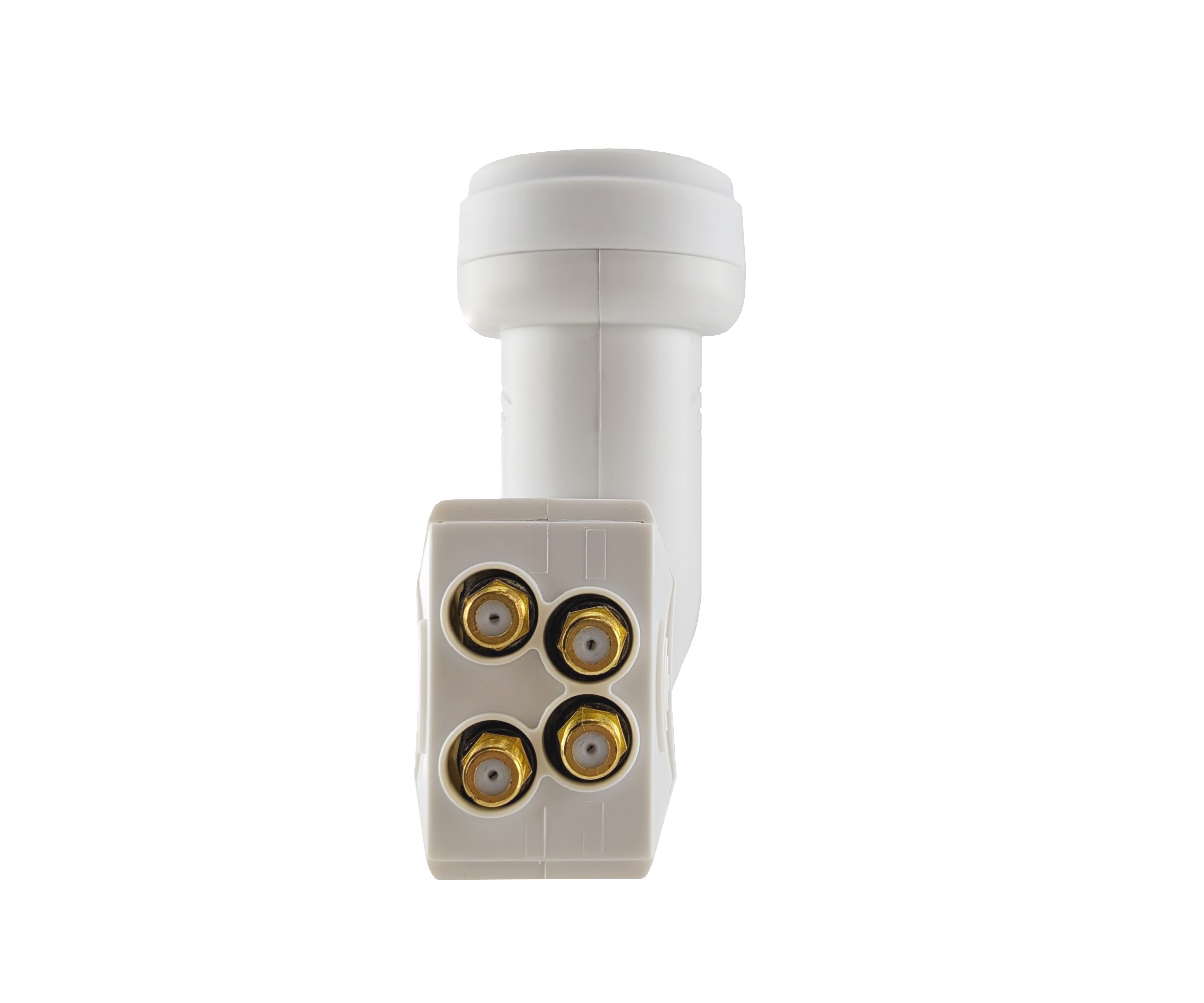

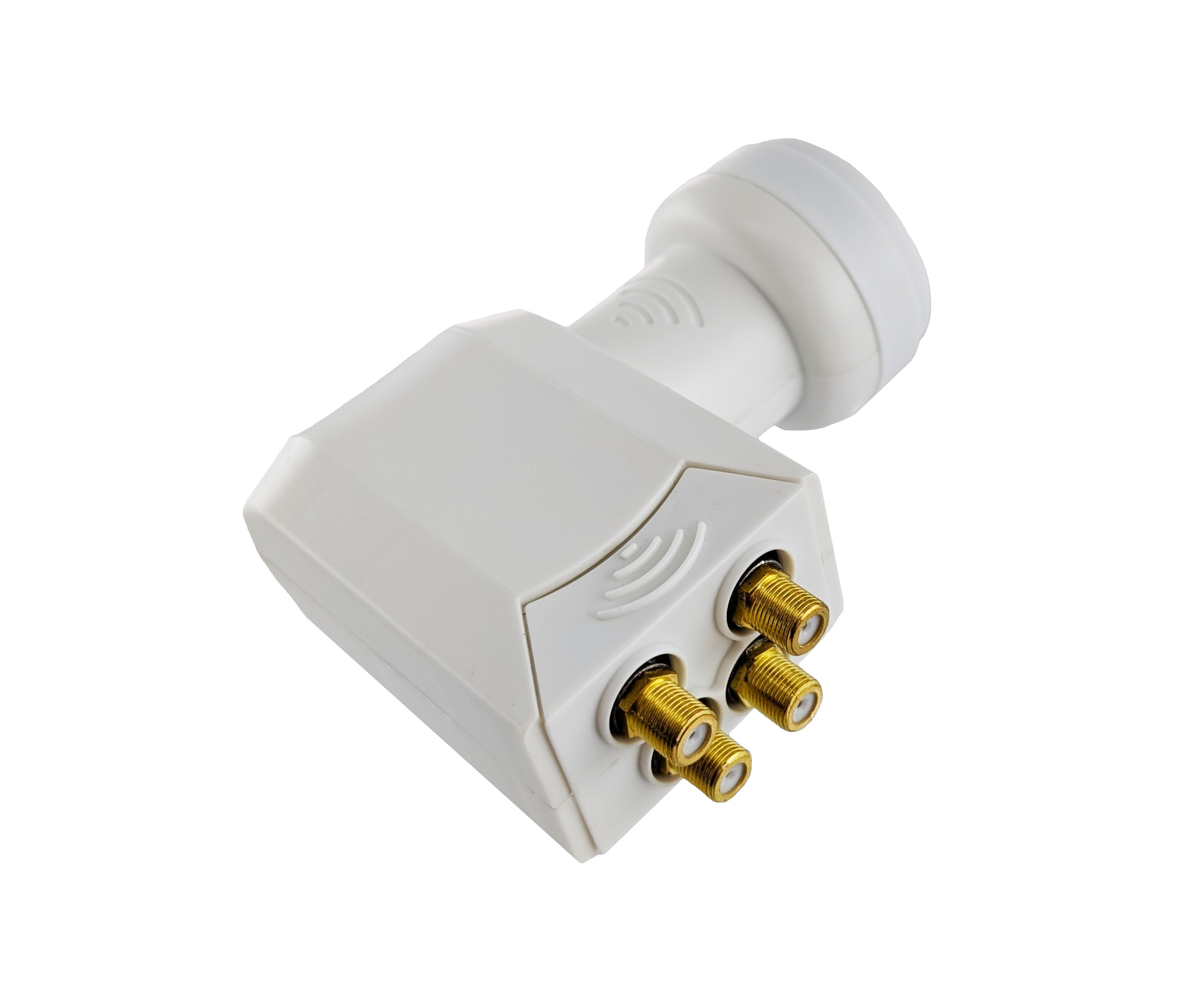

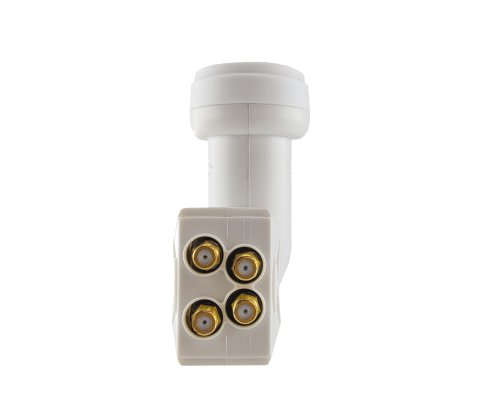

DINIC Universal Quad-Switch LNB TITANIUM 0,1 dB, Anschluss für vier SAT-Receiver
Quad-LNB mit integriertem Multischalter, 4 F-Ausgänge, Goldkontakte, DINIC Box mit Eurolochaufhänger.
Technische Highlights
- Universal Quad-Switch LNB TITANIUM mit 0,1 dB Rauschmaß und Goldkontakten
- Vier unabhängige F-Ausgänge für den Direktanschluss von bis zu 4 SAT-Receivern / DVB-S/S2-Tunern
- Integrierter Multischalter (Quad-Switch) – kein externer Multischalter erforderlich
- Low-/Highband-Empfang, Steuerung über 11,0–14,2 V (vertikal), 15,5–21 V (horizontal) und 22 kHz
- Konversionsverstärkung ca. 50 dB für stabile Signalpegel in typischen Hausverteilungen
- Betriebstemperaturbereich -40 bis +60 °C, für dauerhaften Außeneinsatz geeignet
- Feeddurchmesser 40 mm für Standard-Offset-Parabolantennen

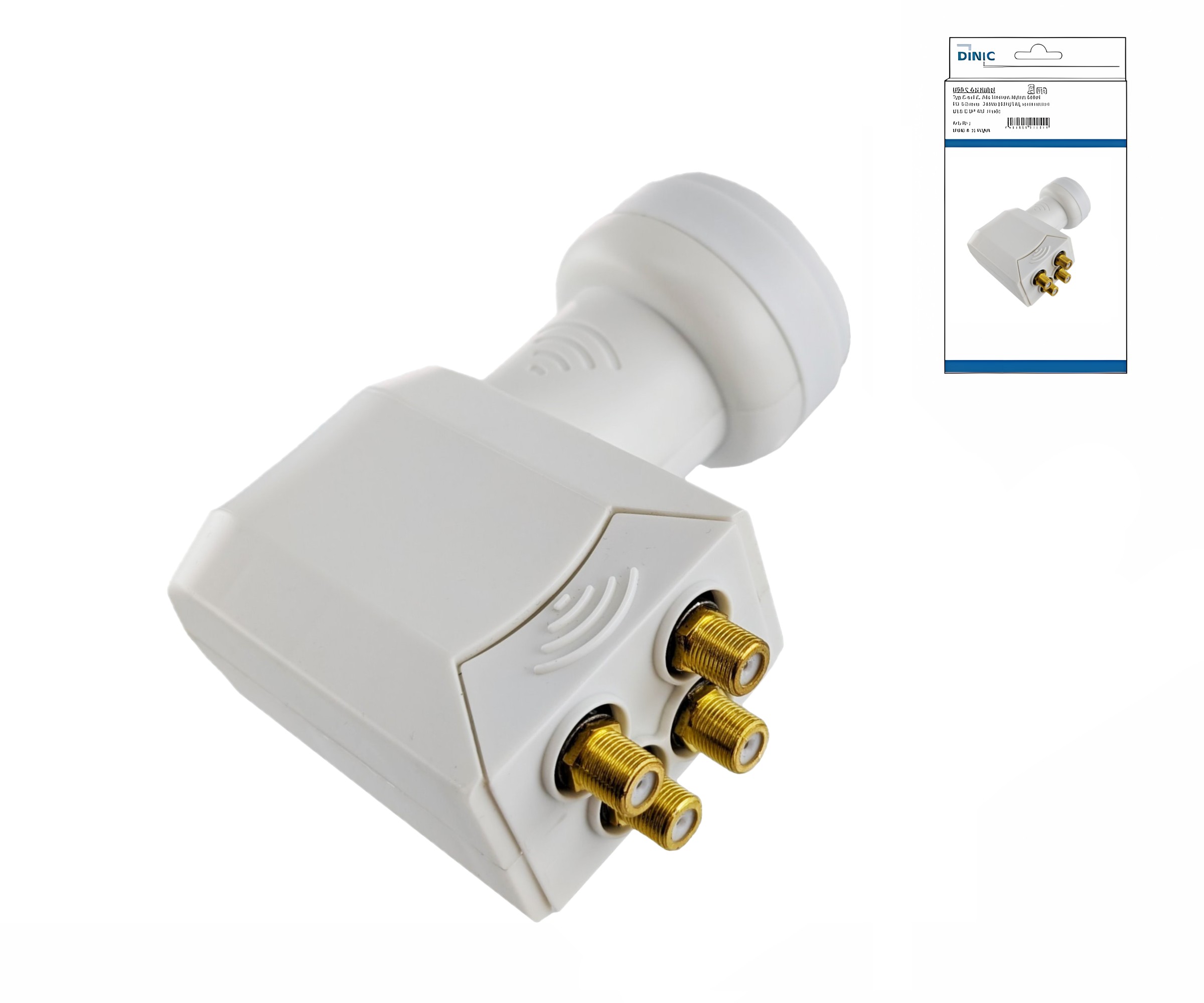

- Verpackung in DINIC Box mit Euroloch – geeignet für Lagerung und Display-Haken
Beschreibung
Das DINIC Universal Quad-Switch LNB TITANIUM 0,1 dB ist für professionelle SAT-Installationen konzipiert, bei denen bis zu vier Teilnehmer direkt von einem Spiegel versorgt werden sollen. Der integrierte Multischalter (Quad-Switch) erlaubt den Direktanschluss von vier SAT-Receivern bzw. Endgeräten mit integriertem DVB-S/S2-Tuner, ohne zusätzliche Verteilkomponenten wie externe Multischalter.
Das sehr geringe Rauschmaß von 0,1 dB in Kombination mit der Konversionsverstärkung von etwa 50 dB sorgt für eine hohe Übertragungsqualität auch bei längeren Koaxialleitungen oder weniger optimalen Empfangsbedingungen. Die Umschaltung von Polarisation und Band erfolgt normgerecht über die Steuerspannungen 11,0–14,2 V (vertikal) und 15,5–21 V (horizontal) sowie das 22-kHz-Signal für die Highband-Umschaltung.
Die vergoldeten F-Kontakte reduzieren Übergangswiderstände und bieten zusätzlichen Korrosionsschutz, was die Langzeit-Stabilität der Verbindung erhöht. Das robuste Wetterschutzgehäuse ist auf den dauerhaften Außeneinsatz ausgelegt und ermöglicht eine zuverlässige Nutzung im erweiterten Temperaturbereich von -40 bis +60 °C.
Durch den Feeddurchmesser von 40 mm lässt sich das LNB an gängigen Offset-Parabolantennen des SAT-Handwerks einsetzen. In der DINIC Box mit Eurolochaufhänger ist das Produkt für Lagerhaltung, Thekenpräsentation und Serviceeinsätze im Feld praxisgerecht verpackt.
Einsatzbereiche
- Satellitenempfangsanlagen für kleine bis mittlere Büro- und Gewerbeobjekte
- Mehrteilnehmeranlagen mit bis zu vier SAT-Teilnehmern (z. B. Praxis, Kanzlei, kleinere Wohnobjekte)
- Stand-alone-SAT-Verteilungen in Technikräumen, Serverschränken oder Systeminstallationen
- Projektgeschäft von Elektroinstallationsbetrieben, Systemhäusern und Antennenbaubetrieben
- Nachrüstung bzw. Austausch bestehender Quad-LNBs in Bestandsanlagen
Technische Daten
| Produkttyp |
Universal Quad-Switch LNB (integrierter Multischalter) |
| Artikelnummer MAG |
LNB-4KB |
| Teilnehmer / Ausgänge |
4 x F-Buchse (Quad-Ausführung) |
| Rauschmaß |
0,1 dB (typ.) |
| Eingangsfrequenz |
10,70–11,70 GHz (Lowband), 11,70–12,75 GHz (Highband) |
| Oszillatorfrequenz (LO) |
9,75 / 10,6 GHz (Low-/Highband) |
| Ausgangsfrequenzbereich (IF) |
950–1950 MHz |
| Steuersignale |
11,0–14,2 V (vertikal), 15,5–21 V (horizontal), 22 kHz (Bandumschaltung) |
| Stromaufnahme LNB |
max. ca. 200 mA |
| Konversionsverstärkung |
ca. 50 dB |
| Anschlusstyp |
F-Buchse, Goldkontakte |
| Feeddurchmesser |
40 mm (Standard-Feedaufnahme) |
| Betriebstemperatur |
-40 bis +60 °C |
| Farbe/Gehäuse |
lichtgraues Wetterschutzgehäuse |
| Verpackung |
DINIC Box mit Eurolochaufhänger |
Kompatibilität
Geeignet für den Einsatz an Standard-SAT-Offsetspiegeln mit 40-mm-LNB-Aufnahme und Koaxverkabelung über F-Steckverbinder. Das Quad-Switch LNB kann direkt mit folgenden Gerätetypen verwendet werden:
- SAT-Receiver mit DVB-S/S2-Tuner (Einzelreceiver oder Set-Top-Boxen)
- Fernsehgeräte mit integriertem DVB-S/S2-Empfangsteil
- Kompakte SAT-Verteilsysteme in kleinen Verteilnetzen ohne zusätzlichen Multischalter
Lieferumfang
- 1 × Universal Quad-Switch LNB TITANIUM, 4 Ausgänge
- Verpackt in DINIC Box mit Eurolochaufhänger
