DINIC LSZH Netzkabel CEE 7/7 90° auf IEC C13, 3,00 m, 3×1,0 mm², VDE, schwarz
Halogenfreie, raucharme Netzzuleitung mit 90°-Schutzkontaktstecker und IEC-60320-C13-Kupplung für professionelle IT-, Technik- und Industrieanwendungen.
Kurzüberblick

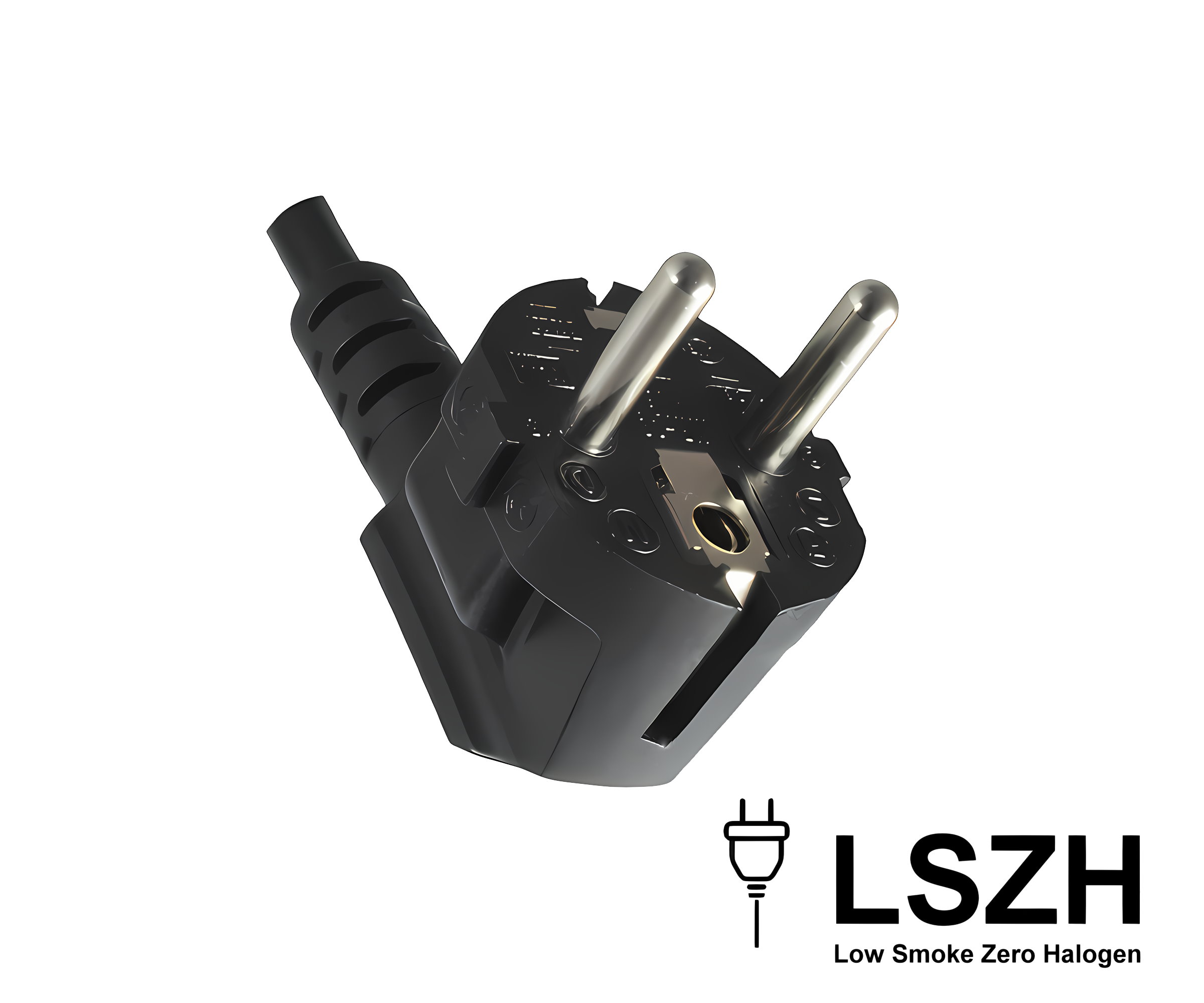

CEE 7/7 Schutzkontakt Typ E/F, 90° gewinkelt

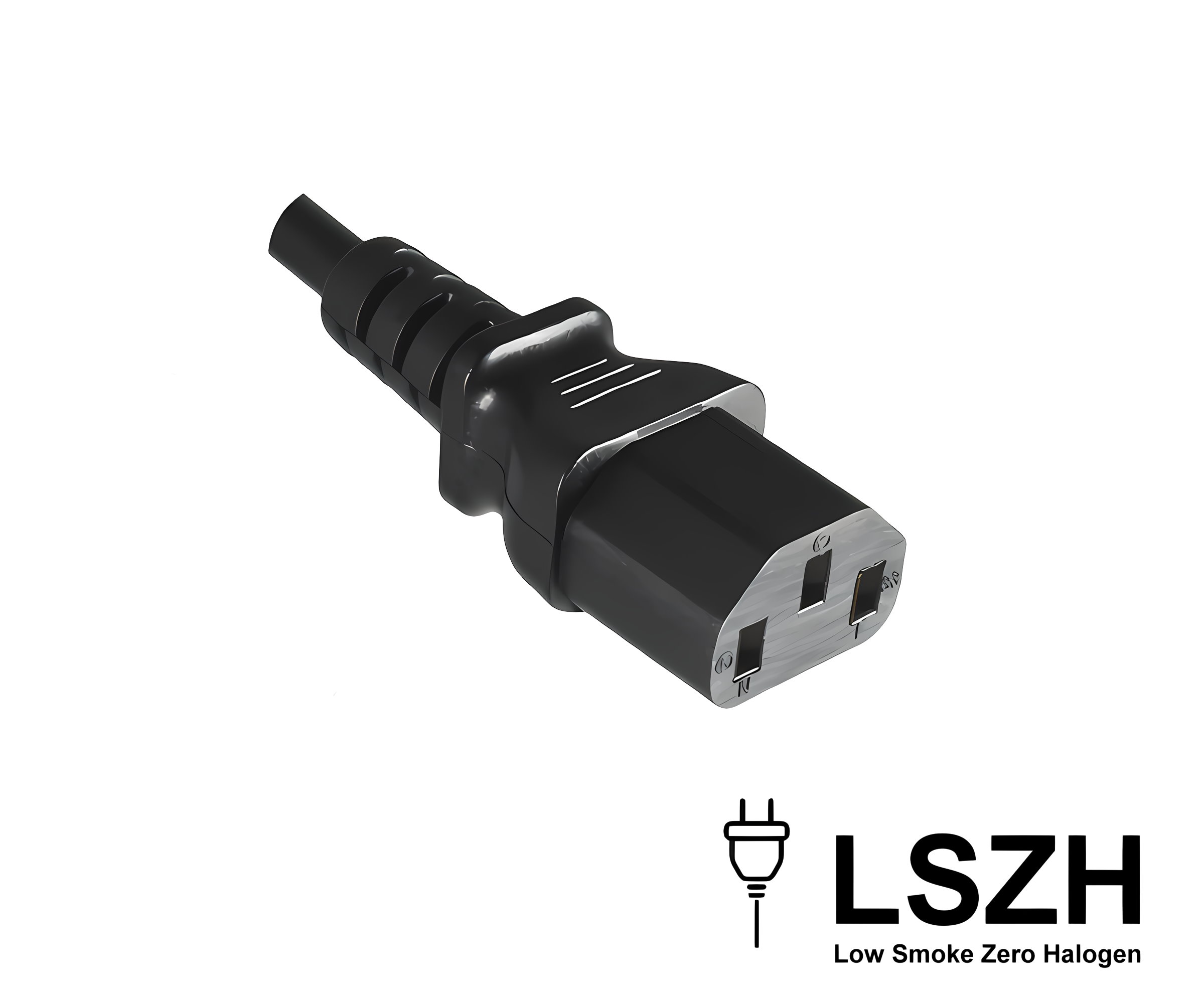

IEC 60320 C13, gerade
H05Z1Z1-F, 3G 1,0 mm², LSZH
3,00 m / Schwarz
VDE
CB-N-ZH-3M / 4032528031217
Vorteile
- LSZH-Leitung H05Z1Z1-F mit TPE-Isolierung und TPE-Außenmantel
- 90° gewinkelter Schutzkontaktstecker für platzsparende Kabelführung
- IEC-60320-C13-Kupplung für Geräte mit passendem C14-Geräteeinbaustecker
- 3-adriger Aufbau mit Schutzleiter und 3×1,0 mm² Leiterquerschnitt
- VDE-zertifizierter Schutzkontaktstecker und VDE-zertifizierte IEC-C13-Kupplung
- 3,00 m Leitungslänge für größere Distanzen zwischen Netzanschluss und Gerät
Produktbeschreibung

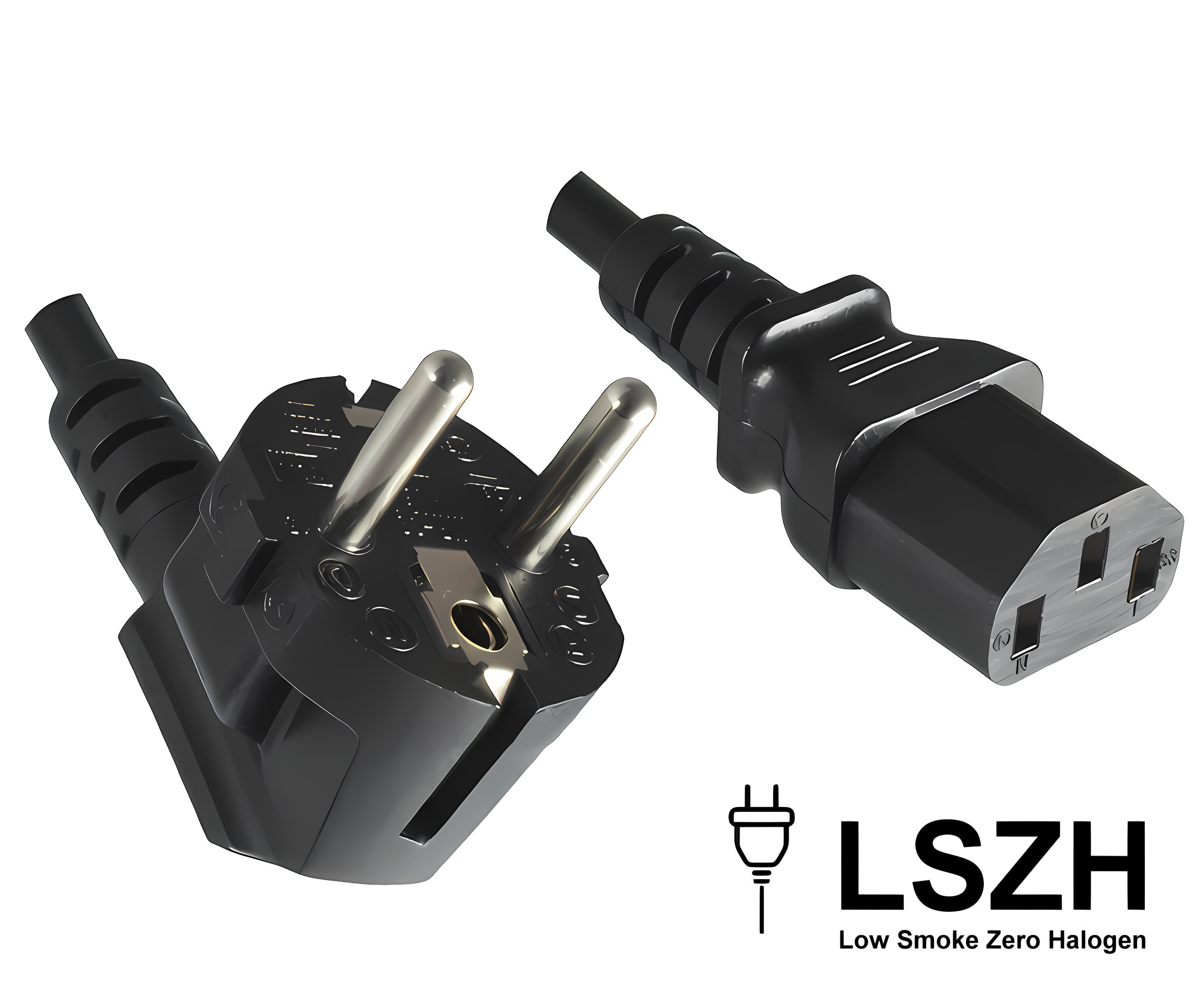

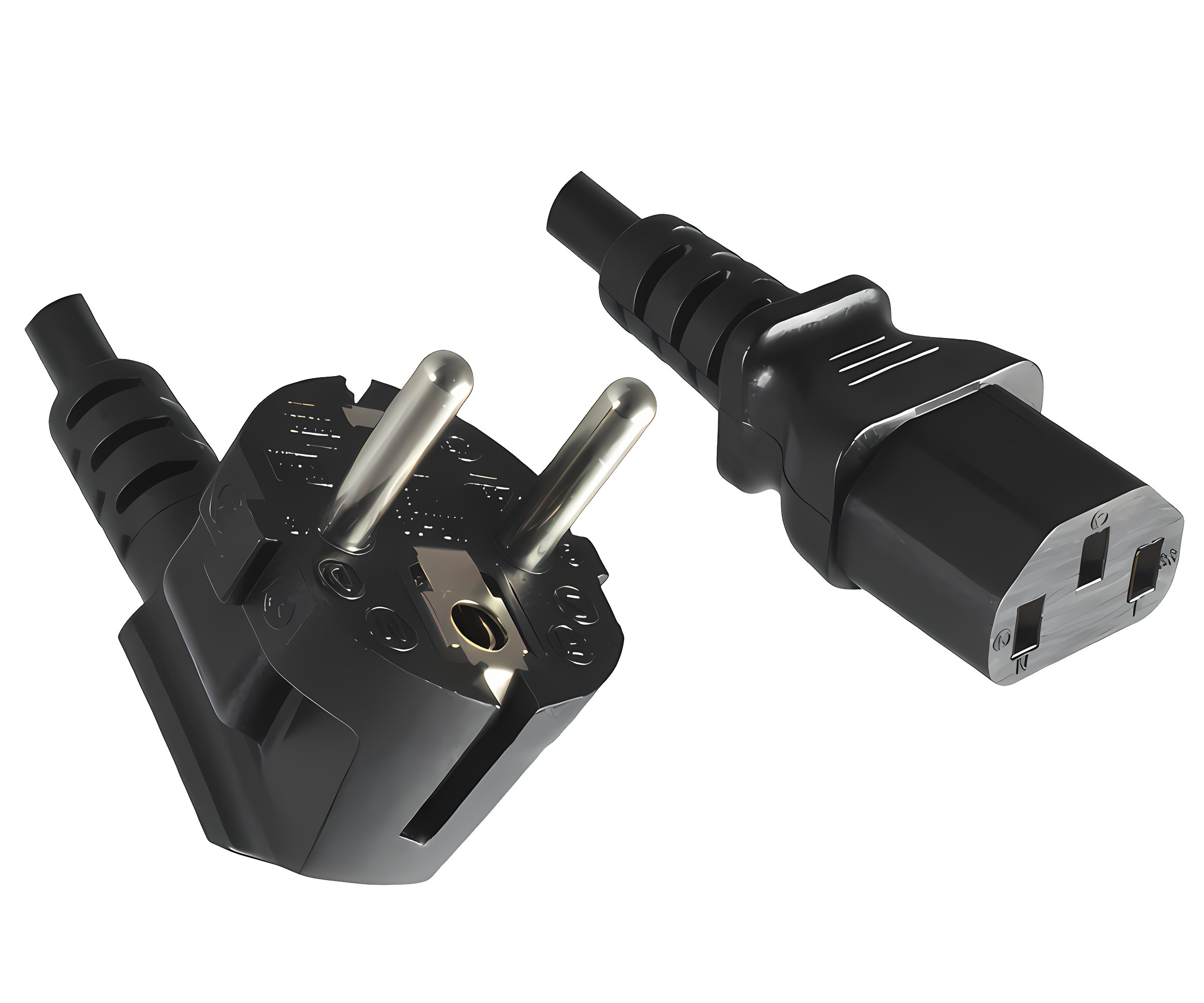

Das DINIC LSZH Netzkabel verbindet einen 90° gewinkelten CEE-7/7-Schutzkontaktstecker Typ E/F mit einer geraden IEC-60320-C13-Kupplung. Die 3,00 m lange Leitung ist für Geräte mit passendem IEC-60320-C14-Geräteeinbaustecker vorgesehen und eignet sich für professionelle IT-, Server-, Netzwerk- und Industrieinstallationen.
Als Leitung kommt H05Z1Z1-F mit drei Adern einschließlich Schutzleiter und einem Leiterquerschnitt von 3G 1,0 mm² zum Einsatz. Die Spezifikation des Kabels basiert auf EN 50525-3-11 und IEC 60228. Leiter, Isolation und Außenmantel sind im zum Artikel gehörenden Datenblatt dokumentiert.
Die 90°-Bauform des Netzsteckers unterstützt eine kompakte Kabelführung an Steckdosen, hinter Geräten sowie in Rack- und Technikinstallationen. Die Ausrichtung des Winkelsteckers ist anhand der Produktabbildung zu beurteilen.
Zulassungen nach Zielmarkt
Einsatzbereiche
- Server und Netzwerkkomponenten mit IEC-C14-Geräteeingang
- Serverschränke, Racks und PDU-/USV-Umgebungen
- PCs, Monitore und professionelle IT-Peripherie
- Systemintegration und IT-Infrastruktur
- Industrie-PCs, Mess- und Prüftechnik sowie Automatisierungsumgebungen
Technische Daten
Kompatibilität
Die IEC-60320-C13-Kupplung ist für einen passenden IEC-60320-C14-Geräteeinbaustecker vorgesehen. Netzseitig wird eine geeignete Schutzkontakt-Steckdose für den CEE-7/7-Stecker Typ E/F benötigt.
Hinweis zur Winkelstecker-Ausrichtung
Für die konkrete Ausrichtung des 90°-Schutzkontaktsteckers ist die Produktabbildung maßgeblich. Angaben wie links, rechts, oben oder unten gewinkelt können je nach Betrachtungsrichtung unterschiedlich interpretiert werden.
Auswahl- und Praxishinweise
Vor der Auswahl sind Netzanschluss, IEC-C14-Geräteeingang, benötigte Kabellänge sowie die elektrischen Anforderungen des angeschlossenen Geräts zu prüfen. Die C13-Kupplung des Kabels ist mit 10 A bei 250 V AC spezifiziert.
FAQ
Netzseitig besitzt das Kabel einen 90° gewinkelten CEE-7/7-Schutzkontaktstecker Typ E/F. Geräteseitig ist eine gerade IEC-60320-C13-Kupplung vorhanden.
Die IEC-60320-C13-Kupplung ist das passende Gegenstück zu einem IEC-60320-C14-Geräteeinbaustecker.
Die Kabellänge beträgt 3,00 m.
Die H05Z1Z1-F-Leitung ist als 3G 1,0 mm² mit drei Adern einschließlich Schutzleiter ausgeführt.
Der Schutzkontaktstecker YP-22Z ist mit 250 V AC und 16 A dokumentiert. Die gerade IEC-C13-Kupplung YC-12Z ist mit 250 V AC und 10 A dokumentiert.
Artikelnummer CB-N-ZH-3M · EAN 4032528031217
 |
Sie benötigen dieses Produkt in einer anderen Länge, Farbe oder mit abweichender Steckerbestückung? Informieren Sie sich über individuelle Konfektionen in unserem Shop.
|
Datenblatt & technische Zeichnung
Alle technischen Details zu CB-N-J-3M finden Sie im passenden PDF-Datenblatt inklusive technischer Zeichnung.
Datenblatt / technische ZeichnungBenötigen Sie weitere Angaben oder Unterstützung bei der Auswahl des passenden Kabels? Kontaktieren Sie uns gerne.
