DINIC · IEC 60320 Einbaudosen
Produktprofil

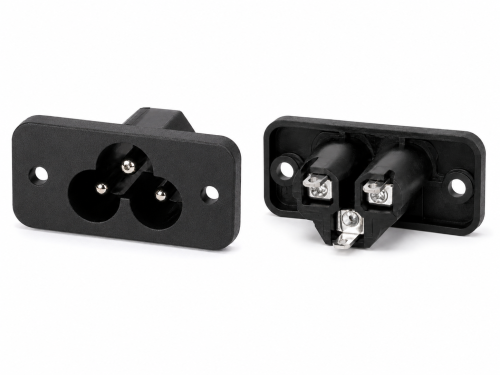

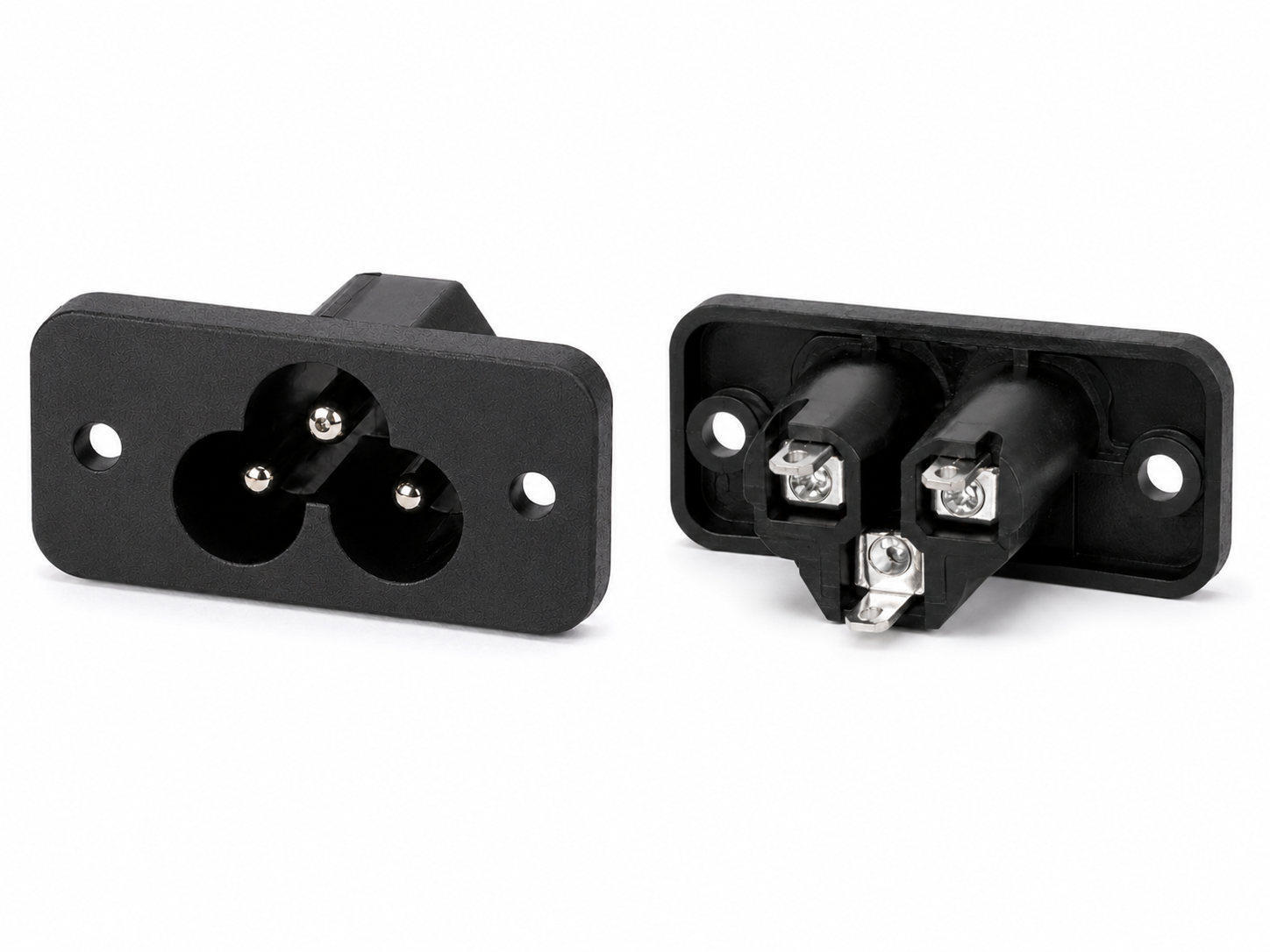

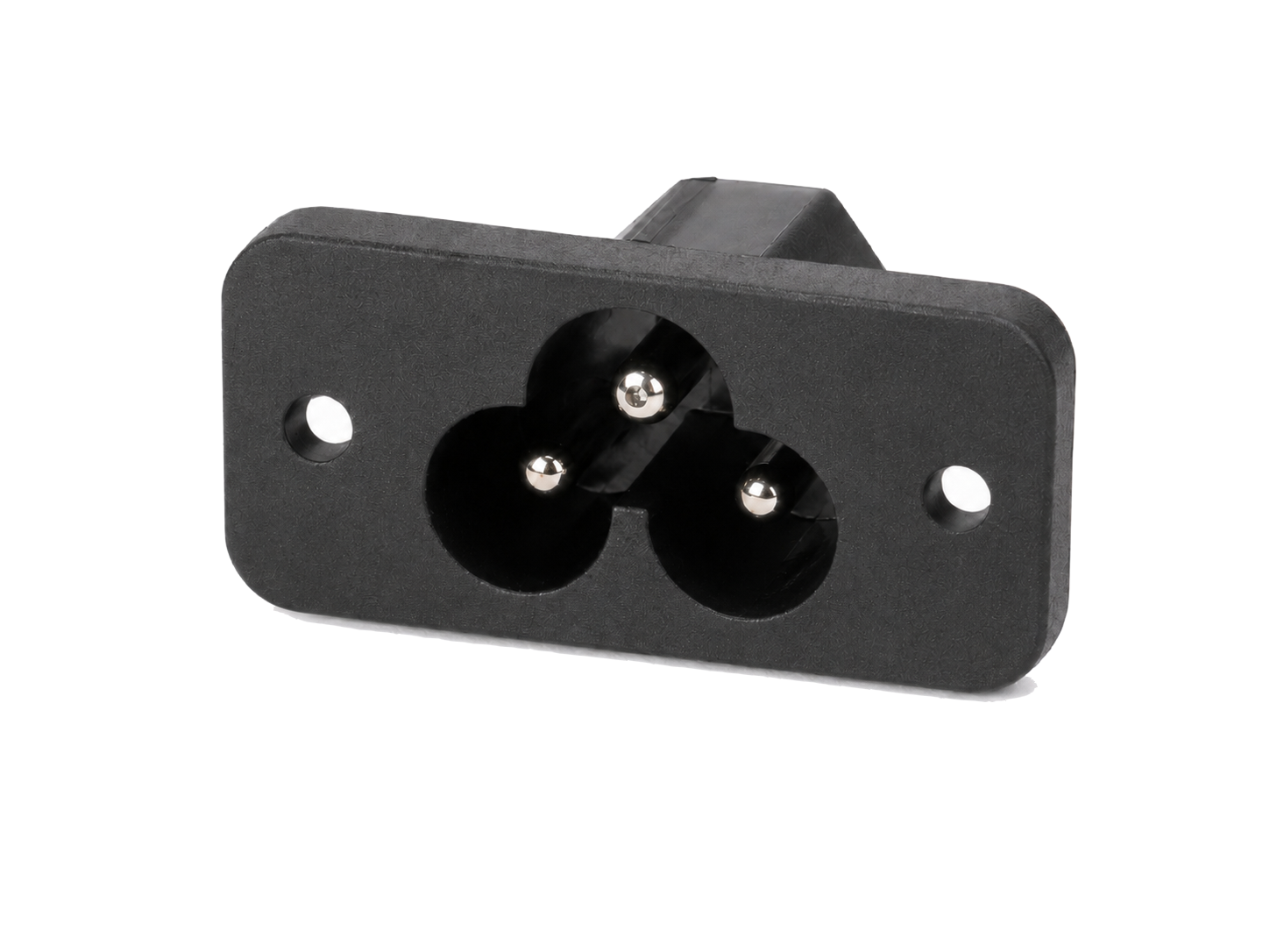

3-polige IEC 60320-C6 Einbaubuchse zur Schraubmontage für kompakte, schutzgeerdete Geräteanschlüsse bis 2,5 A bei 250 V~.
Kurzüberblick
Produkttyp: IEC 60320 C6 Einbaubuchse
Montageart: Schraubmontage über Befestigungsbohrungen
Nennstrom: 2,5 A
Nennspannung: 250 V~
Anschlüsse: L, N, PE
Gehäusematerial: PA66 GF3
Artikelnummer: CBH-E-C6
Verpackung: Bulk Verpackung
Vorteile im Einsatz
- Genormte C6-Schnittstelle nach IEC 60320 für definierte Kompatibilität auf der Geräteseite.
- Schraubmontage über seitliche Befestigungsbohrungen für den festen Einbau in Geräte oder Gehäuse.
- 3-polige Ausführung mit L, N und PE für schutzgeerdete Anwendungen.
- Gehäuse aus thermoplastischem Kunststoff PA66 GF3 für den technischen Geräteeinsatz.
- Bulk Verpackung passend für OEM-, Industrie- und projektbezogene Beschaffung.
Produktbeschreibung
Die DINIC IEC 60320-C6 Einbaudose zum Schrauben ist für Geräte und Netzteile ausgelegt, bei denen eine kompakte 3-polige Stromeinspeisung mit Schutzleiter benötigt wird. Mit 2,5 A Nennstrom und 250 V~ Nennspannung eignet sie sich für C6-Geräteeingänge in kompakten Bauformen.

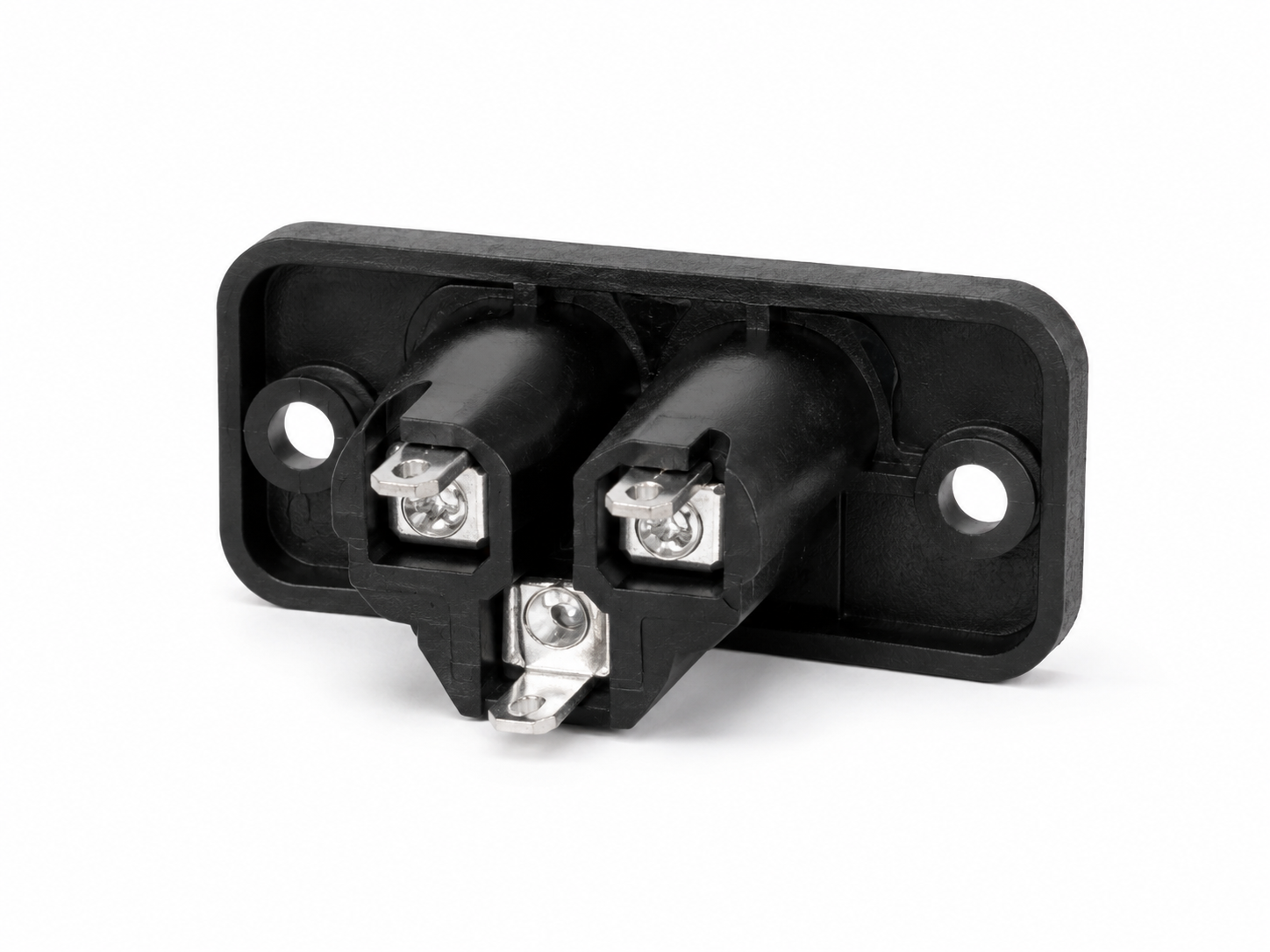

Die Montage erfolgt über die Befestigungsbohrungen im Frontrahmen. Die elektrischen Anschlüsse sind laut technischer Zeichnung mit L, N und PE gekennzeichnet. Das Gehäuse besteht aus thermoplastischem Kunststoff PA66 GF3. DINIC ist eine Marke der MAG GmbH.
Typische Einsatzbereiche
- Laptop-Netzteile mit C6-Geräteeingang
- Projektoren und kompakte AV-Geräte
- Kompakte IT-Geräte mit schutzgeerdetem C6-Anschluss
- Gerätegehäuse und Netzteile mit passender IEC 60320-C6 Auslegung
- Ersatz- und Servicebeschaffung für vorhandene C6-Geräteeingänge
Technische Daten
Marke
DINIC
Artikelnummer
CBH-E-C6
EAN
4032528044972
Produktbezeichnung
DINIC IEC 60320-C6 Einbaubuchse zum Schrauben
Produkttyp
Kaltgerätebuchse C6 / Einbau-Buchse
Montageart
Schraubmontage über Befestigungsbohrungen
Norm / Typ
IEC 60320 C6
Nennstrom
2,5 A
Nennspannung
250 V~
Polzahl
3-polig
Anschlüsse
L (Phase), N (Neutralleiter), PE (Schutzleiter)
Kontaktkennzeichnung
L, N und PE gemäß technischer Zeichnung
Gehäusematerial
Thermoplastischer Kunststoff PA66 GF3
Verpackungsart
Bulk Verpackung
Maßangaben laut technischer Zeichnung
Maßeinheit
mm
Frontrahmenbreite
39 mm
Befestigungsabstand
30,1 mm
Befestigungsbohrungen
Ø 3 mm
Frontrahmenhöhe
13,1 mm
Steckkontur / Kontaktmaße
3,2 mm (+0 / -0,1), 2,36 ± 0,04 mm, 10 ± 0,15 mm
Einbau-/Konturmaß
18 mm (+0,8 / -0)
Gehäusekörper hinter Frontrahmen
13,7 mm laut Seitenansicht
Anschlusskontaktbreite
2,6 mm laut Zeichnung
Hinweis: Für Konstruktion, Einbau und Freigabe ist die technische Zeichnung maßgeblich. Alle Maße vor Serien- oder Serviceeinsatz am Gerät prüfen.
Verpackung
Verpackungsart: Bulk Verpackung. Details und Vergleich: Verpackungsarten bei mag-kabel.de
Kompatibilität
Passend für IEC 60320 C5 Gerätekupplungen auf der Kabelseite. Geeignet für 3-polige, schutzgeerdete Geräteanschlüsse, bei denen ein C6-Geräteeingang nach IEC 60320 vorgesehen ist.
Hinweise
C6 ist für Anwendungen mit Schutzleiter bis 2,5 A bei 250 V~ ausgelegt. Vor der Auswahl sind Geräteseite, Schutzleiterbedarf, Stromtragfähigkeit, Nennspannung, Einbaumaße und das passende Gegenstück C5 zu prüfen.
Auswahl- und Praxishinweise
Für die richtige Auswahl bei IEC 60320 Einbauteilen empfiehlt sich die Reihenfolge: Geräteseite bestimmen, Schutzleiterbedarf klären, elektrische Nennwerte abgleichen, Einbaumaße prüfen und das passende Gegenstück auf der Kabelseite auswählen.
Diese C6 Einbaudose ist die passende Lösung, wenn eine kompakte 3-polige Geräteschnittstelle mit PE benötigt wird und das Gegenstück auf der Kabelseite als IEC 60320 C5 ausgeführt ist.
Häufige Fragen
Passt diese Einbaudose zu C5-Anschlusskabeln?
Ja. Die C6 Einbaubuchse ist das passende Gegenstück zu IEC 60320 C5 auf der Kabelseite.
Ist die Ausführung 2-polig oder 3-polig?
Die Einbaudose ist 3-polig ausgeführt und verfügt über L, N und PE.
Für welche elektrische Belastung ist der Artikel ausgelegt?
Der Nennstrom beträgt 2,5 A, die Nennspannung 250 V~.
Wie wird die Einbaudose befestigt?
Die Befestigung erfolgt über seitliche Bohrungen im Frontrahmen. Der Befestigungsabstand beträgt laut Zeichnung 30,1 mm, die Bohrungen haben Ø 3 mm.
Welches Material wird für das Gehäuse verwendet?
Das Gehäuse besteht aus thermoplastischem Kunststoff PA66 GF3.
Welche Verpackung ist hinterlegt?
Der Artikel wird in Bulk Verpackung geführt.
Montagehinweis
Montage und elektrischer Anschluss dürfen nur durch qualifiziertes Fachpersonal erfolgen. Vor dem Einsatz sind die technischen Daten, Anschlussbelegung, Einbaumaße und Geräteauslegung zu prüfen.
Technische Zeichnung
Lieferumfang
IEC 60320-C6 Dose zum Schrauben
mag-kabel.de · Kabel, Adapter und Verbindungstechnik für Gewerbekunden
Hersteller:
Sicherheitsinfos:
Nutzung nur unter direkter Aufsicht von Erwachsenen
Datenblatt:
Produkt-Datenblatt anzeigen / drucken / als PDF speichern
Das Datenblatt wird automatisch aus den sichtbaren Produktinformationen dieser Artikelseite erstellt.
Hinweis zu Sonderanfertigungen
 |
Sie benötigen dieses Produkt in einer anderen Länge, Farbe oder mit abweichender Steckerbestückung? Informieren Sie sich über individuelle Konfektionen in unserem Shop.
|
