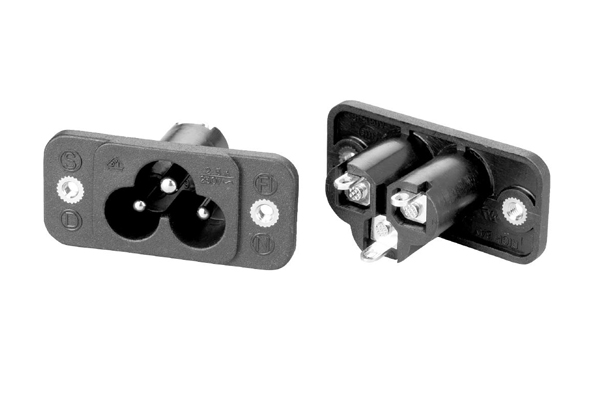

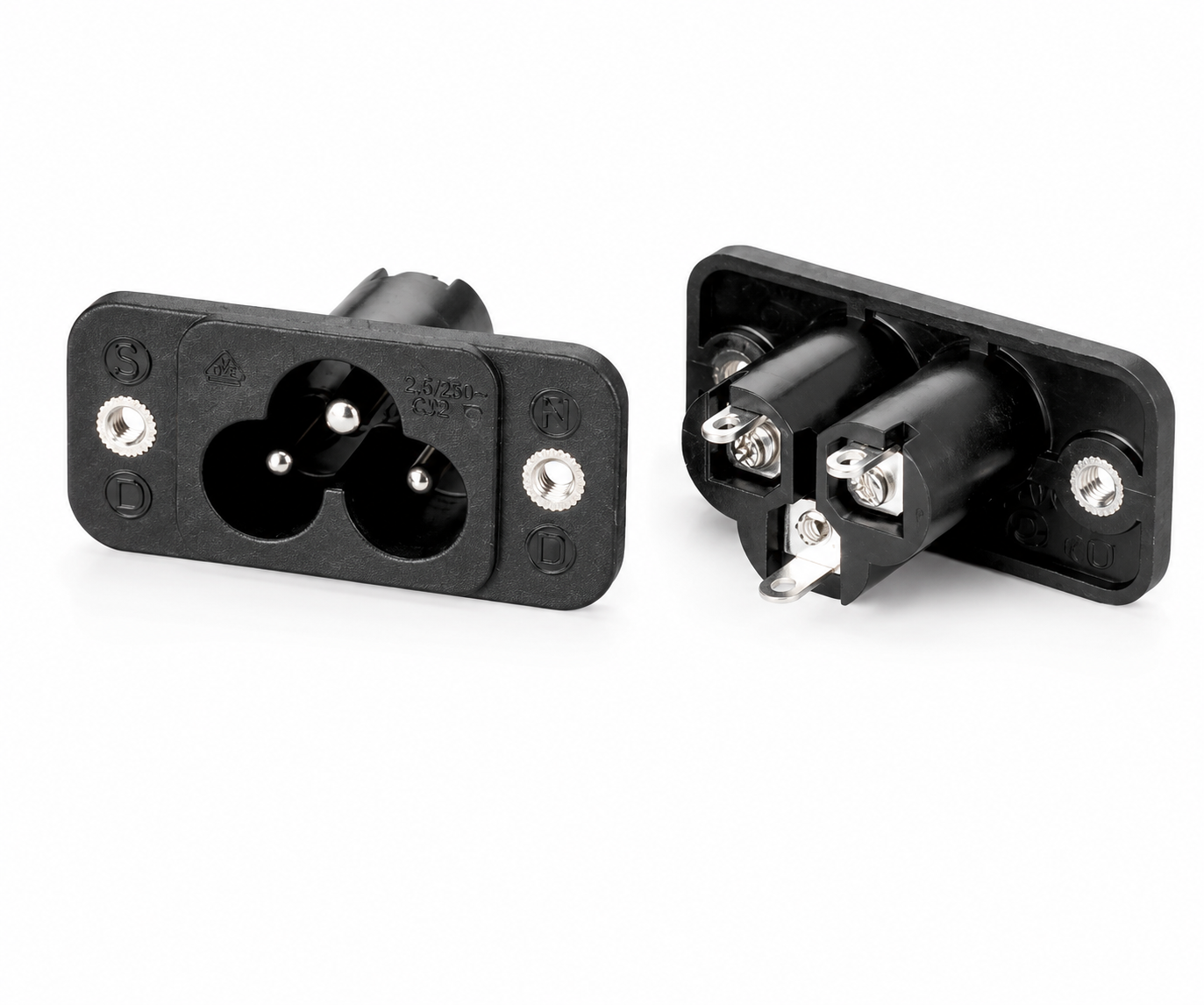

IEC 60320-C6 Dose zum Schrauben R-307
IEC 60320-C6 Einbaudose zum Schrauben R-307
Panelmontage-Geräteeinlass IEC 60320-C6 mit Schraubbefestigung und 2,8 mm-Flachsteckanschlüssen.
Technische Highlights
- IEC 60320-C6 Geräteeinlass (Einbaudose) für Panel-/Frontplattenmontage
- Schraubbefestigung über integrierte M2,5-Gewindeeinsätze, Flanschbreite ca. 39 mm
- Paneldurchbruch ca. 30,0 × 17,6 mm mit Radius-Ecken gemäß Zeichnung
- Nennstrom/Nennspannung: 2,5 A / 250 V~
- Isolationswiderstand > 100 MΩ bei 500 V DC, Prüfspannung 2000 V~ für 1 Minute
- Gehäuse aus Thermoplast mit Entflammbarkeitsklasse UL94 V-2
- Einbautiefe ca. 23 mm hinter der Frontplatte
- Kontaktanschlüsse als 2,8 mm-Flachstecker für gängige Flachsteckhülsen
Beschreibung
Die IEC 60320-C6 Einbaudose R-307 ist ein kompakter Geräteeinlass für die Frontplattenmontage in Netzteilen und elektronischen Geräten. Der dreipolige C6-Anschluss ist für den Betrieb mit passenden Kaltgeräteleitungen mit IEC 60320-C5-Stecker ausgelegt und eignet sich insbesondere für kompakte Schaltnetzteile und Kleingeräte im IT- und AV-Umfeld.
Die Befestigung erfolgt über zwei frontseitige Schraubpunkte mit integrierten M2,5-Gewindeeinsätzen. Dadurch lässt sich die Einbaudose schnell, reproduzierbar und ohne zusätzliche Muttern in die Gerätefront integrieren. Der definierte Panelausschnitt von ca. 30,0 × 17,6 mm ermöglicht eine sichere, spielfreie Montage und erleichtert die Konstruktion von Blech- und Kunststoffgehäusen.
Die Anschlussseite ist mit 2,8 mm-Flachsteckkontakten ausgeführt. Diese sind für den Anschluss vorkonfektionierter Leitungen mit Flachsteckhülsen geeignet und unterstützen eine rationelle Verdrahtung im Schaltschrank oder Geräteinnenraum. Das isolierende Thermoplastgehäuse mit Entflammbarkeitsklasse UL94 V-2 trägt zur Betriebssicherheit im professionellen Einsatz bei.
Einsatzbereiche
- Netzteile und Stromversorgungen mit IEC 60320-C6 Geräteeinlass
- Notebook- und IT-Netzteile, Medientechnik, Präsentations- und Projektionstechnik
- Elektronische Mess-, Steuer- und Regeltechnik
- Systemintegration in 19"-Technik, Schaltschrank- und Gerätebau
- Service, Reparatur und Retrofits von Geräten mit C6-Anschluss
Technische Daten
| Merkmal | Wert |
|---|---|
| Stecksystem | IEC 60320-C6 Geräteeinlass (Einbaudose) |
| Polzahl | 3-polig (L, N, PE) |
| Nennspannung | 250 V~ |
| Nennstrom | 2,5 A |
| Isolationswiderstand | > 100 MΩ bei 500 V DC (Prüfbedingung) |
| Prüfspannung | 2000 V~ für 1 Minute |
| Montageart | Frontplatten-/Panelmontage, Schraubbefestigung mit M2,5-Gewindeeinsätzen |
| Panelausschnitt | ca. 30,0 × 17,6 mm, Eckenradius ca. 3 mm |
| Abmessungen Front | Breite ca. 39 mm, Höhe ca. 18 mm (inkl. Befestigungsflansch) |
| Einbautiefe | ca. 23 mm hinter der Frontplatte |
| Anschluss | 2,8 mm-Flachsteckkontakte für Flachsteckhülsen |
| Gehäusematerial | Thermoplast, Entflammbarkeitsklasse UL94 V-2 |
| Farbe | Schwarz |
| Typ / Bezeichnung | R-307, Art.-Nr. CB-I-C6 |
| Gewicht | ca. 0,01 kg je Stück |
| Verpackung | Bulk |
Kompatibilität
Ausgelegt für den Betrieb mit Netzkabeln und Gerätezuleitungen mit IEC 60320-C5-Stecker („Mickey-Mouse“/Kleeblatt-Stecker). Geeignet als Einbaudose für Netzteile und Geräte mit C6-Anschluss nach IEC 60320.
Lieferumfang
1 x IEC 60320-C6 Einbaudose zum Schrauben R-307 (Art.-Nr. CB-I-C6), Bulk.
