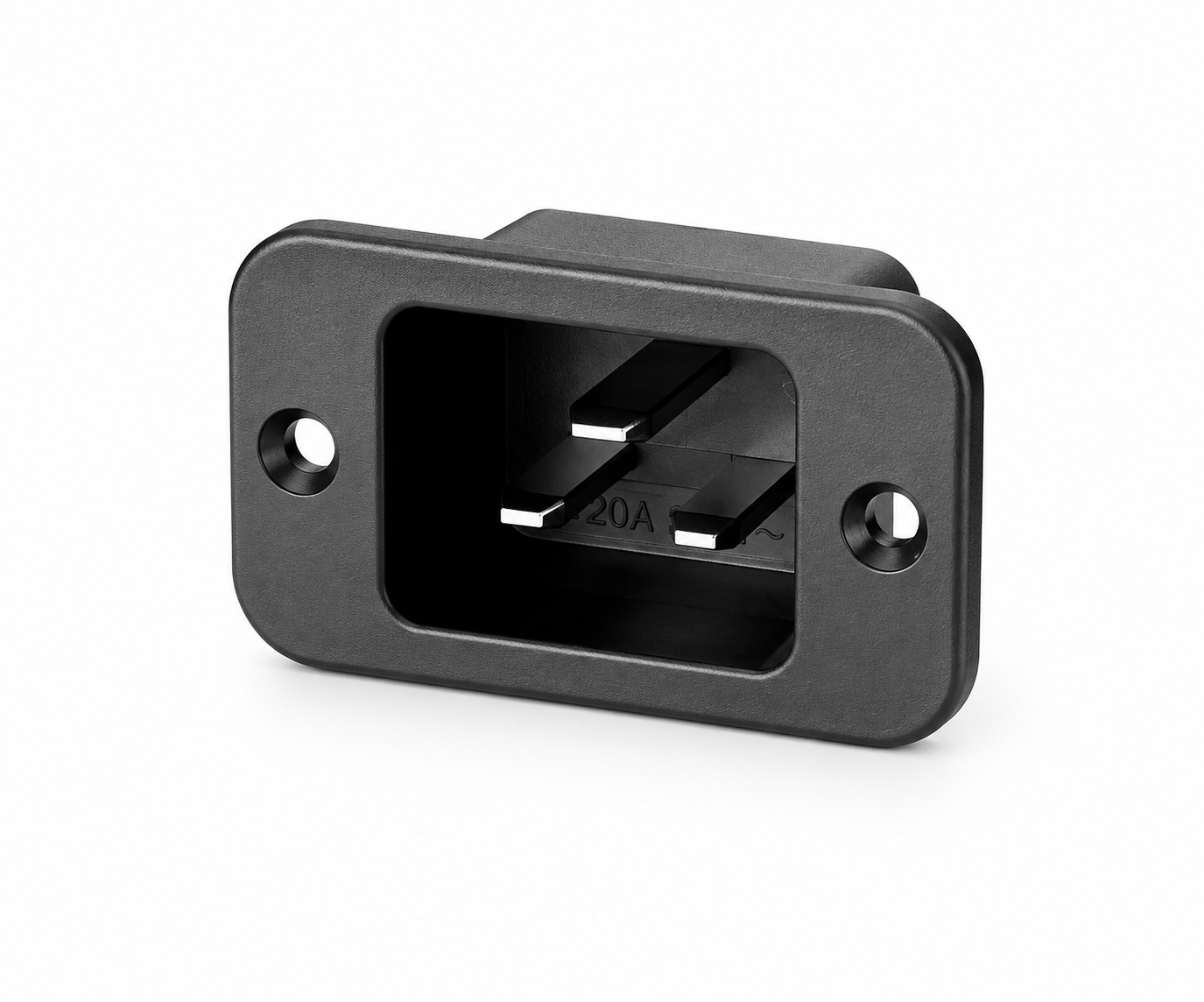

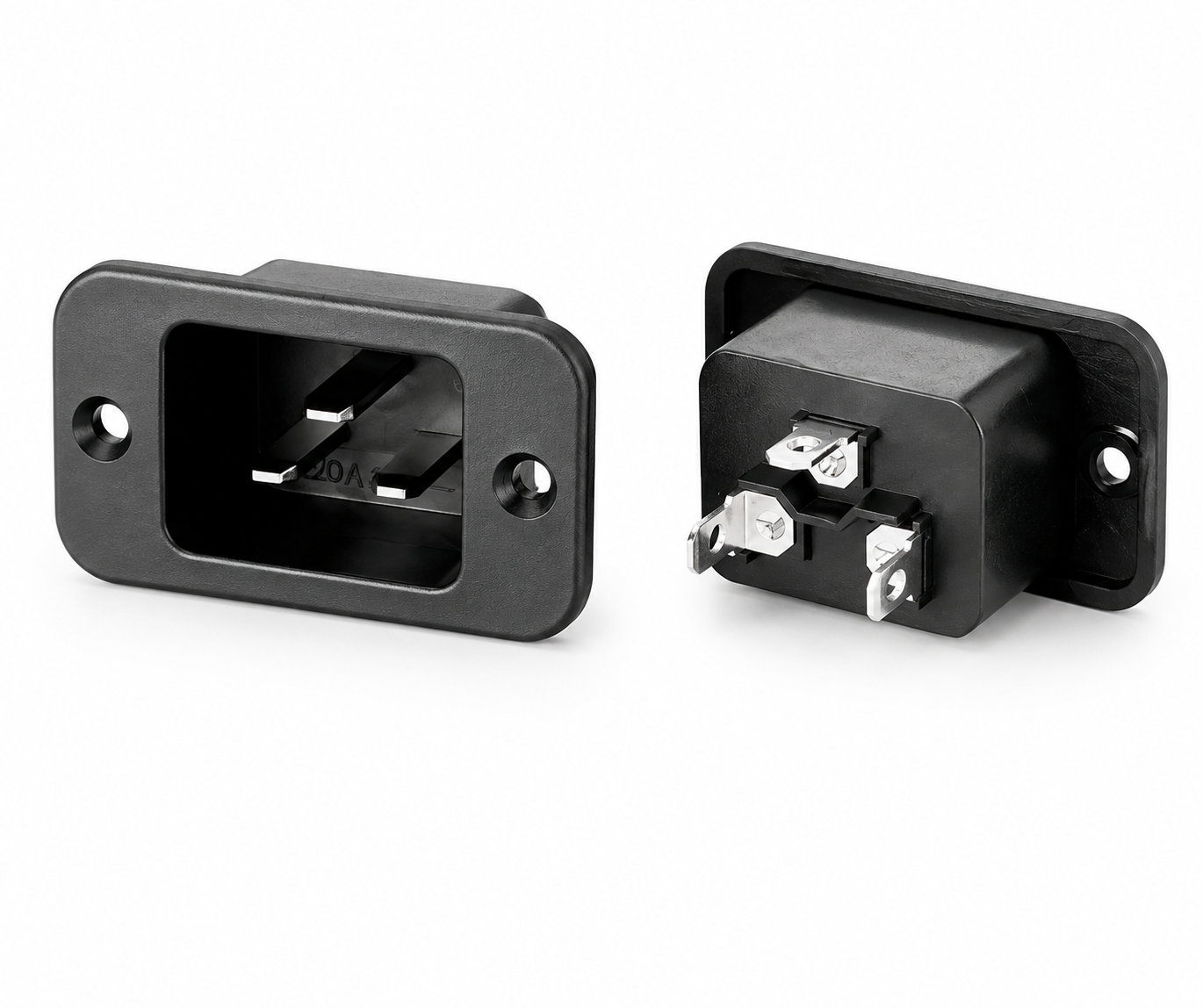

IEC 60320 C20 Einbaudose zum Schrauben/Nieten 4,8 mm Rückseitenanschluss 250 V 16 A VDE schwarz

C20 Geräteeinbaudose (R-305) für Gerätemontage mit 4,8 mm Kabelschuh-Anschluss auf der Rückseite.

Kurzüberblick

Vorteile

• IEC 60320-C20 Einbaudose (R-305) für standardisierte Geräteeinspeisung

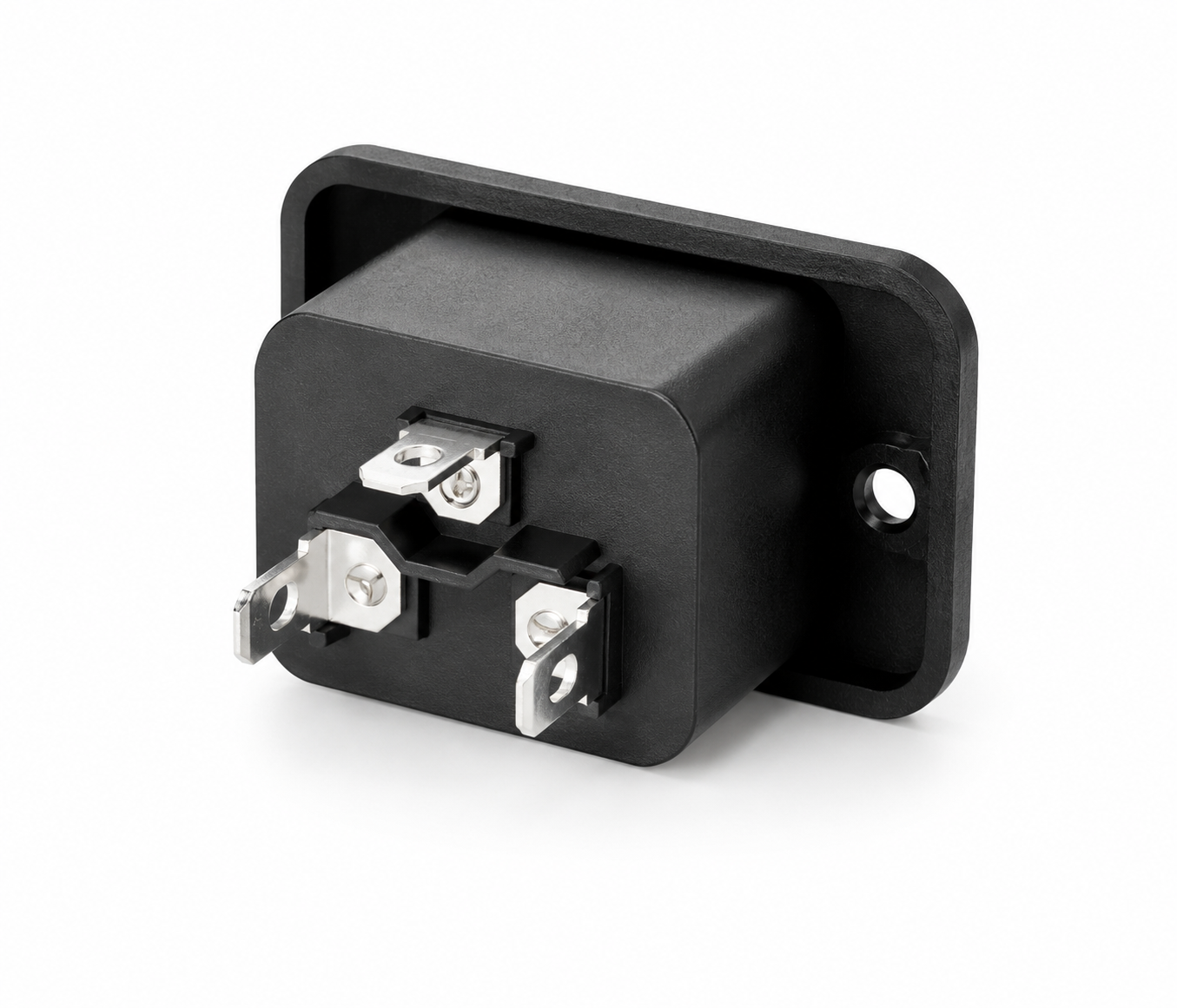

• Rückseitiger 4,8 mm Kabelschuh-Anschluss für servicefreundliche Verdrahtung
• Ausgelegt für 250 V / 16 A (bis 3.250 W)
• Gehäuse aus Thermoplast 94V-2~V-0
• VDE-konform

Produktbeschreibung

Die IEC 60320 C20 Einbaudose ist eine Geräteeinbaudose zur festen Montage (Schrauben oder Nieten) und wird typischerweise als Geräteeinspeisung in Netzteilen, PDUs und Industriegehäusen eingesetzt. Der Anschluss erfolgt rückseitig über 4,8 mm Kabelschuhe, was die interne Verdrahtung in Schaltschränken und Geräten vereinfacht.

Mit 250 V / 16 A (bis 3.250 W) ist die Einbaudose für gängige C20-Anwendungen ausgelegt. Das Gehäuse besteht aus Thermoplast 94V-2~V-0, der Lochabstand beträgt 42 mm. Ausführung in Schwarz, VDE-konform.

Typische Einsatzbereiche

• Geräte- und Gehäuseeinspeisung mit IEC 60320 C20
• Stromverteilungen (z. B. PDU) und Rack-/IT-Peripherie
• USV-/Netzteilgehäuse und Industrieanwendungen
• Maschinen- und Schaltschrankbau mit Kabelschuh-Verdrahtung

Technische Daten

Passend für Anwendungen mit IEC 60320 C20 Geräteeinspeisung; Gegenstück ist die IEC 60320 C19 Gerätekupplung (Kabelkupplung).

Prüfen Sie vor der Bestellung die benötigte IEC-Bauform (C20) sowie die Anschlussart: Diese Einbaudose wird rückseitig über 4,8 mm Kabelschuhe angeschlossen und ist für Schraub- oder Nietmontage vorgesehen. Für die mechanische Integration ist der Lochabstand von 42 mm entscheidend. Weitere Varianten und Bauformen finden Sie in der Übersicht IEC 60320 Einbaudosen.

1× IEC 60320-C20 Einbaudose (CB-I-C20)
