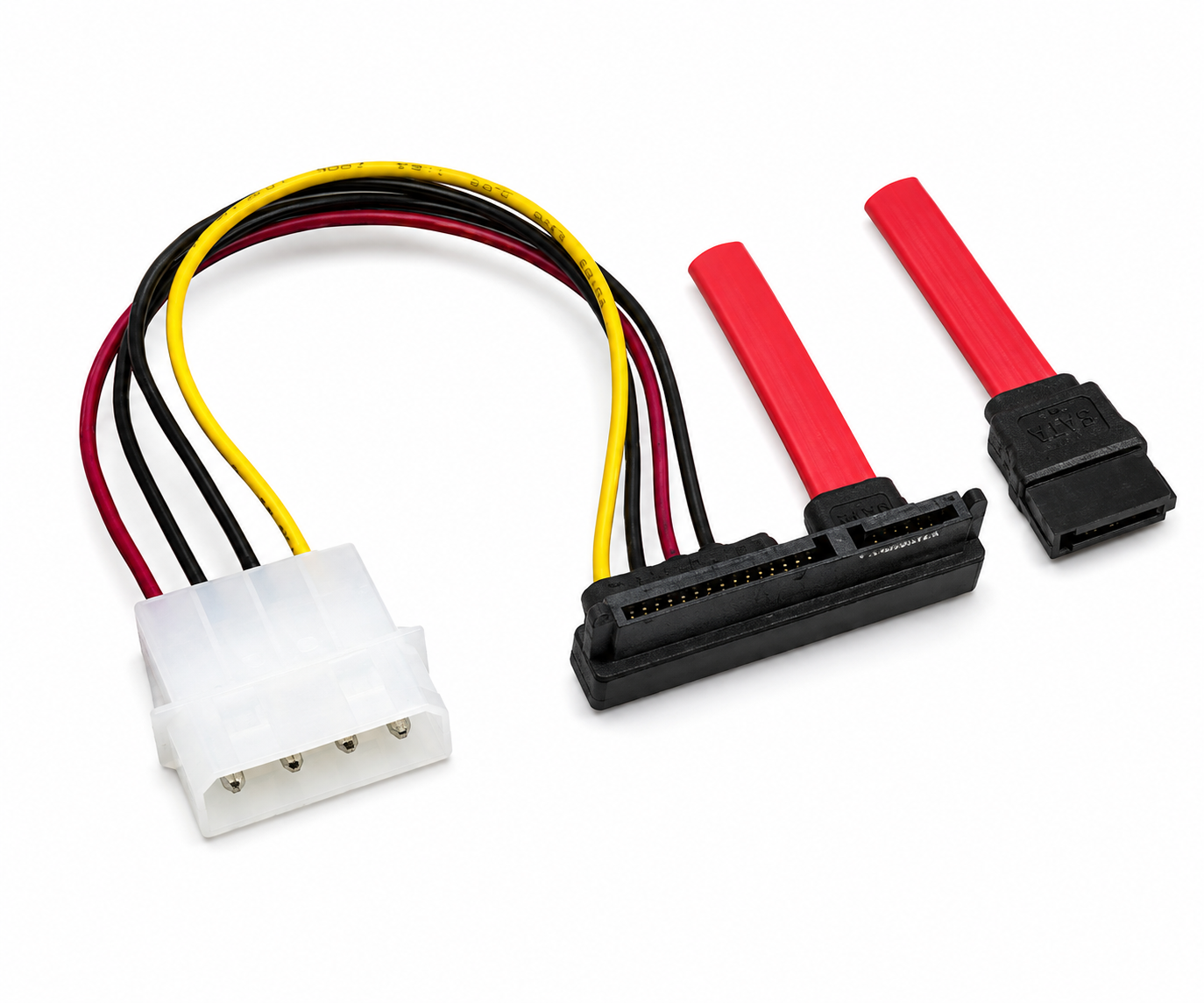

S-ATA Kabel intern, S-ATA 22pin 90° St. auf 7pin + 4pin Stromst., 0,50m Länge

Das interne SATA All-in-One Kabel verbindet ein Serial-ATA Laufwerk über eine 90° gewinkelte SATA Kombi-Buchse 7+15 gleichzeitig mit dem SATA-Datenanschluss des Mainboards beziehungsweise Controllers und einem 4-Pin IDE/Molex-Stromanschluss des PC-Netzteils. Die Datenleitung ist ca. 0,50 m lang, der Stromabgang ca. 0,10 m.

• Kombinierte Daten- und Stromanbindung für interne SATA-Laufwerke
• 90° gewinkelter SATA Kombi-Anschluss für beengte Einbausituationen
• Gerader SATA 7-Pin Stecker zur Verbindung mit Mainboard oder Controller
• 4-Pin IDE/Molex-Stromstecker für geeignete PC-Netzteile
• Bulk-Ausführung für Systemintegration, Service und Serienmontage

Das SATA All-in-One Kabel führt Daten- und Stromversorgung eines Serial-ATA Laufwerks in einem Anschlusskonzept zusammen. Auf der Systemseite stehen ein gerader SATA 7-Pin Stecker für die Datenverbindung sowie ein 4-Pin IDE/Molex-Stromstecker für das Netzteil zur Verfügung. Laufwerksseitig werden beide Verbindungen über eine SATA Kombi-Buchse 7+15 zusammengeführt.

Der um 90° gewinkelte Kombi-Anschluss ermöglicht eine platzsparende Kabelführung unmittelbar am Laufwerk und reduziert den erforderlichen Biegeradius. Dies ist insbesondere bei kompakten Gehäusen, Trägerrahmen und Installationen mit begrenztem Platz am Laufwerksanschluss relevant.

• Systemintegration und Montage von PCs und Industrie-PCs
• Interne Verkabelung von SATA HDDs, SSDs und optischen Laufwerken
• Panel-PCs und Embedded-Systeme
• Service, Wartung und Retrofit bestehender Laufwerksverkabelungen
• Testaufbauten und Werkstattumgebungen

• SATA-Laufwerke mit SATA Kombi-Anschluss 7+15, beispielsweise HDD, SSD oder ODD
• Mainboards und Controller mit SATA 7-Pin Datenanschluss
• PC-Netzteile mit 4-Pin IDE/Molex-Stromanschluss

Bei gewinkelten Steckverbindungen hängt die Bezeichnung der Winkelrichtung von der jeweiligen Betrachtungsweise ab. Für die Einbaurichtung des 90°-Anschlusses ist daher die Produktabbildung maßgeblich.

Vor der Installation sollten der verfügbare Bauraum am Laufwerk sowie die Orientierung des 90° SATA Kombi-Anschlusses anhand der Produktabbildung geprüft werden.

Für die Systemseite werden sowohl ein SATA 7-Pin Datenanschluss am Mainboard beziehungsweise Controller als auch ein 4-Pin IDE/Molex-Stromanschluss am Netzteil benötigt.
