DINIC Box, Cat.6/5 Netzwerkdose zweifach, RJ45 Buchse universell Unter- u. Aufputz, geschirmt, LSA, weiß, DINIC Box mit Euroloch

Kurzüberblick

Vorteile

• Zwei geschirmte RJ45-Buchsen für strukturierte Netzwerkverkabelungen.
• 40° gewinkelte Buchsen für eine platzsparende Führung der Patchkabel.
• LSA-Schneidklemmanschluss für Installationsleiter im Bereich AWG 22–24.
• Vollschirmung und Zinkdruckgussgehäuse für eine stabile Schirmkontaktierung.
• Flexible Installation als Unterputz-, Aufputz- oder Kabelkanaldose.
• Unterstützung von PoE, PoE+ und PoE++ im Rahmen einer dafür geeigneten Gesamtinstallation.

Produktbeschreibung

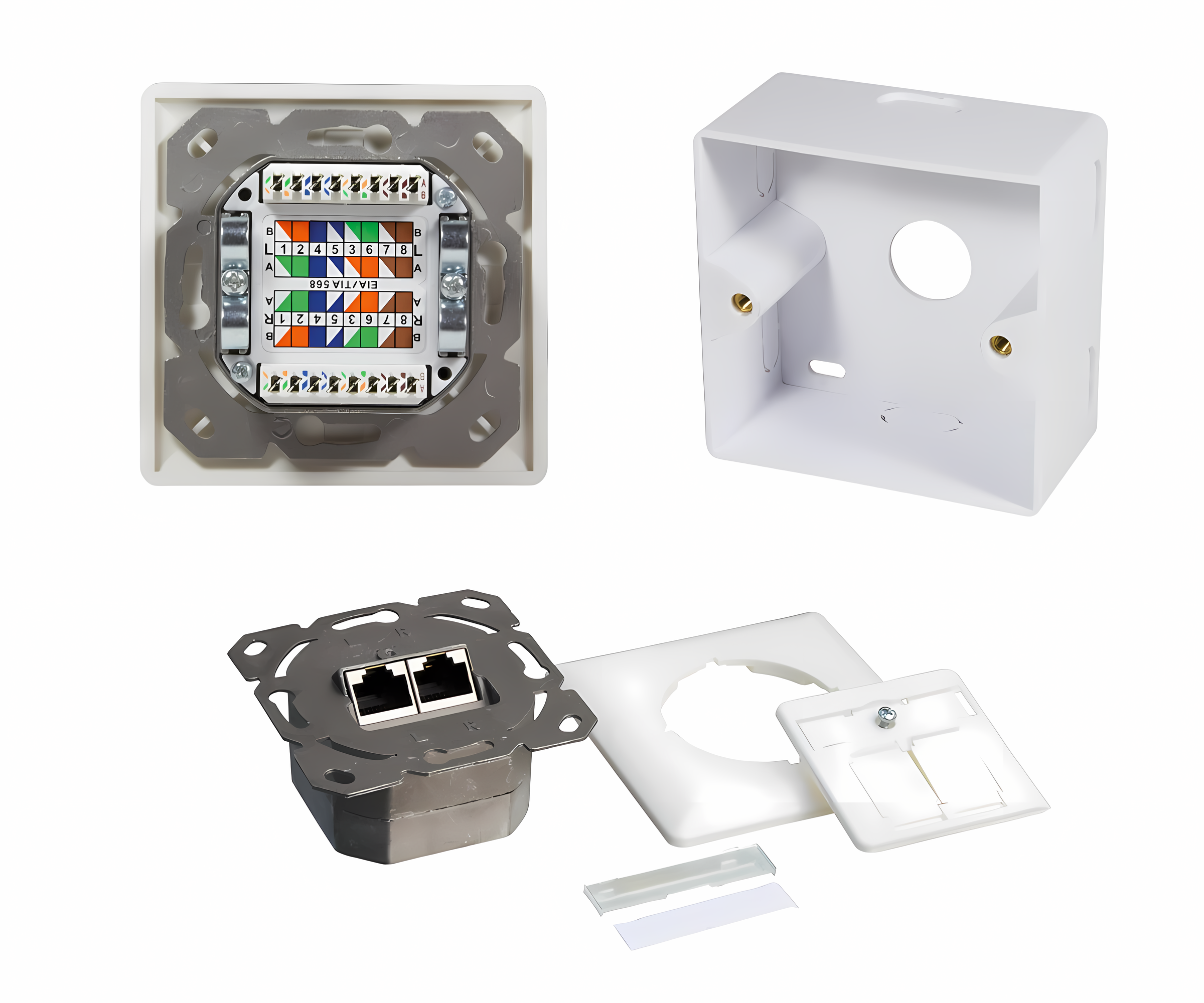

Die DINIC Cat.6 Netzwerkdose ist eine geschirmte 2-fach Datendose mit zwei RJ45-Buchsen für professionelle strukturierte Kupferverkabelungen. Sie eignet sich für Cat.5e- und Cat.6-Installationen und kann als Unterputz-, Aufputz- oder Kabelkanallösung eingesetzt werden. Das erforderliche Aufputzgehäuse ist enthalten.

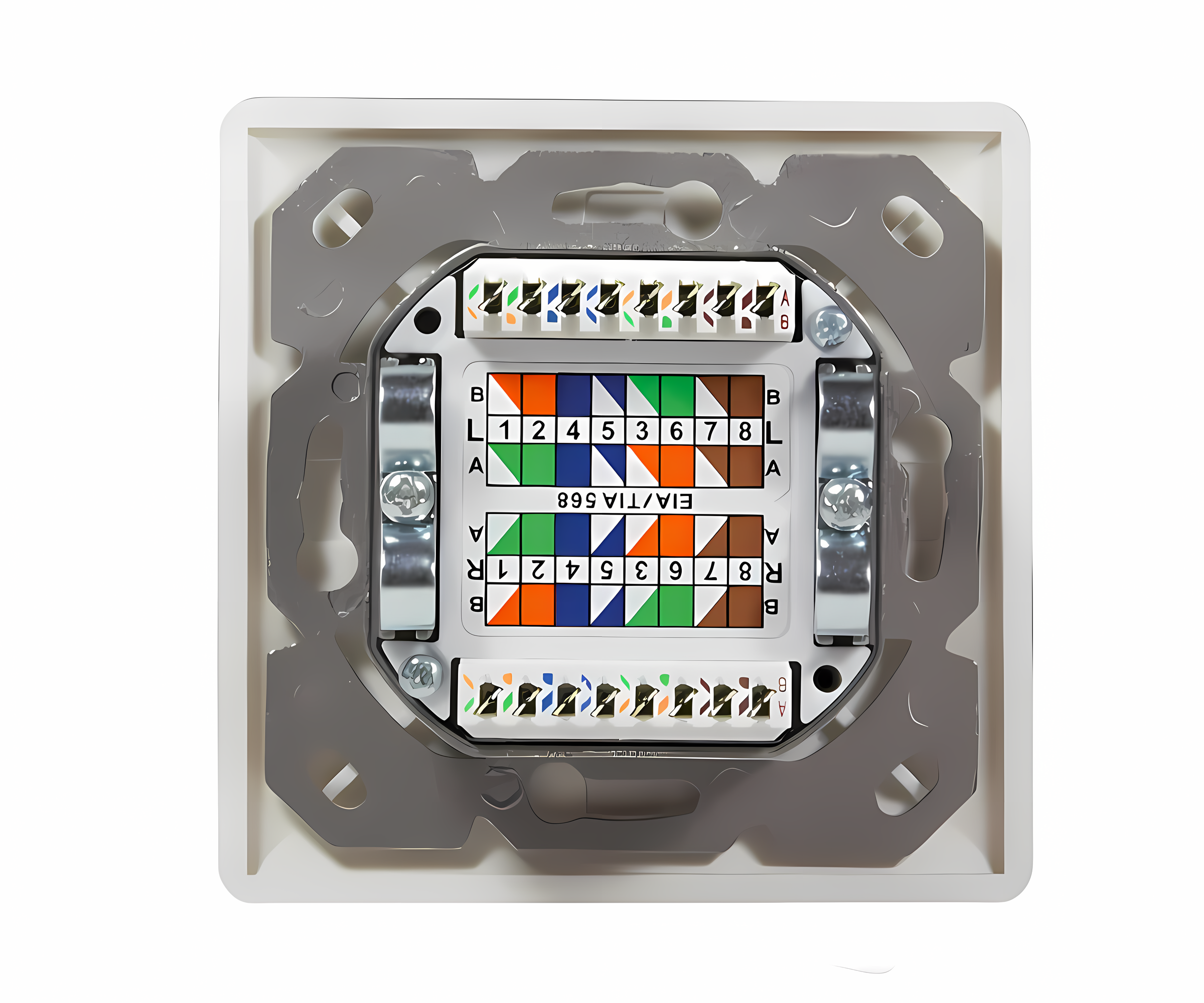

Auf der Installationsseite werden die Adern über LSA-Schneidklemmen (IDC) aufgelegt. Unterstützt werden Leiter im Bereich AWG 22–24. Die waagerechte Kabeleinführung kann je nach Installationssituation von rechts, links oder beidseitig erfolgen; eine Zugentlastung per Klemmschraube ist integriert.

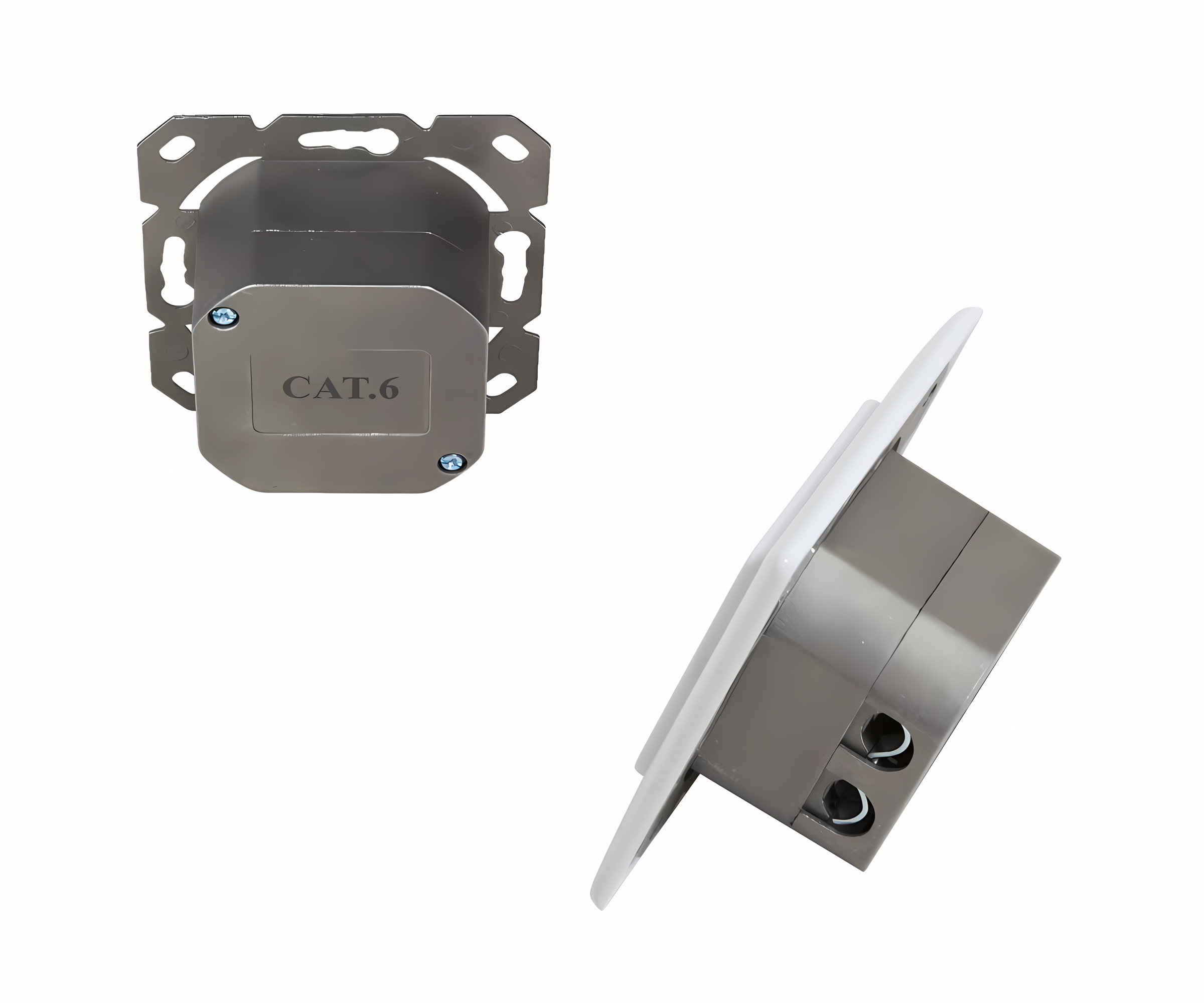

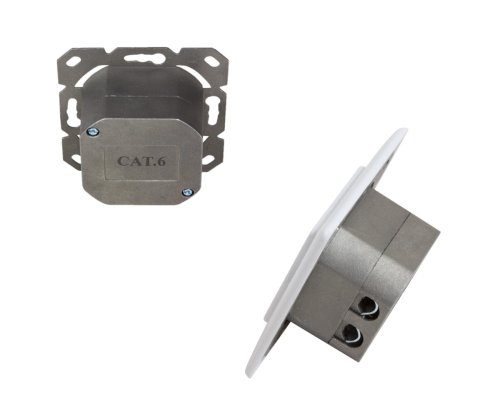

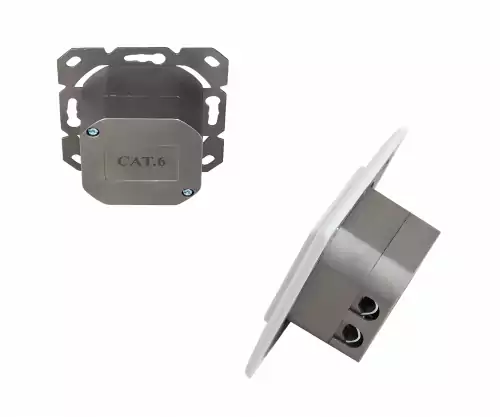

Die beiden geschirmten RJ45-Buchsen sind um 40° gewinkelt. Dadurch lässt sich die Patchkabelführung insbesondere in Kabelkanälen und Installationsbereichen mit begrenztem Platz übersichtlich ausführen. Das voll geschirmte Zinkdruckgussgehäuse unterstützt dabei eine durchgängige Schirmkontaktierung.

Einsatzbereiche

• Strukturierte Gebäudeverkabelung und Arbeitsplatzanschlüsse
• Büro-IT sowie Konferenz- und Besprechungsräume
• Systemintegration, Serverräume und Übergabepunkte
• Schaltschrankbau und strukturierte Kupferverkabelung in der industriellen Automatisierung
• Nachrüstung und Erweiterung in Kabelkanälen und Aufputzinstallationen

Technische Daten

Kompatibilität

Die Netzwerkdose ist für strukturierte Twisted-Pair-Installationskabel mit Leitern im Bereich AWG 22–24 und LSA-Auflegung vorgesehen.

Frontseitig können RJ45-Patchkabel und RJ45-Systemkomponenten in Cat.5e-/Cat.6-Verkabelungen angeschlossen werden.

PoE-, PoE+- und PoE++-Anwendungen werden unterstützt, sofern auch die übrigen Komponenten und die Verkabelung der Gesamtinstallation dafür ausgelegt sind.

Auswahl- und Praxishinweise

Für die rückseitige LSA-Auflegung sind Installationsleiter im Bereich AWG 22–24 vorgesehen. Die Kabeleinführung kann entsprechend der Einbausituation rechts, links oder beidseitig gewählt werden.

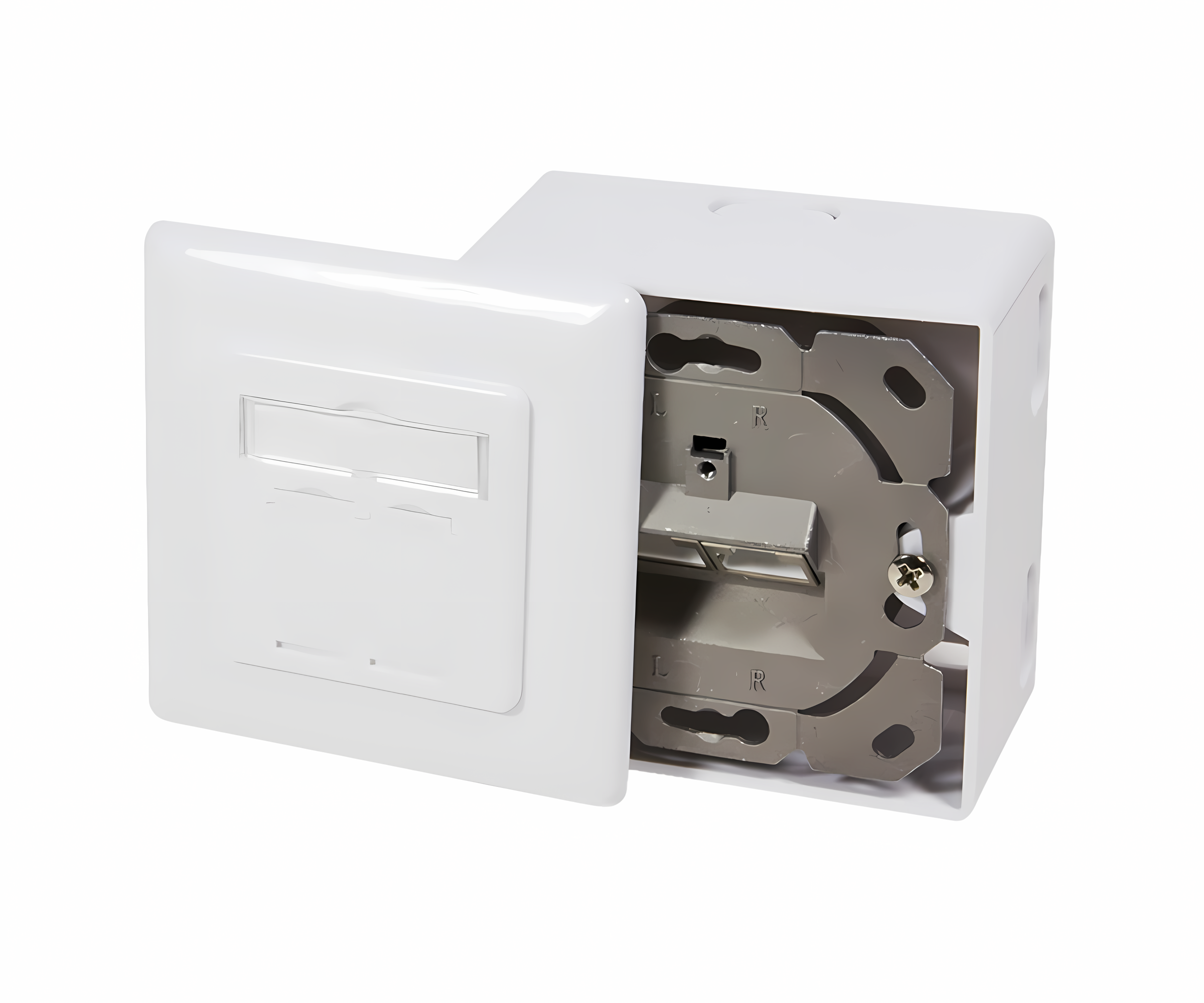

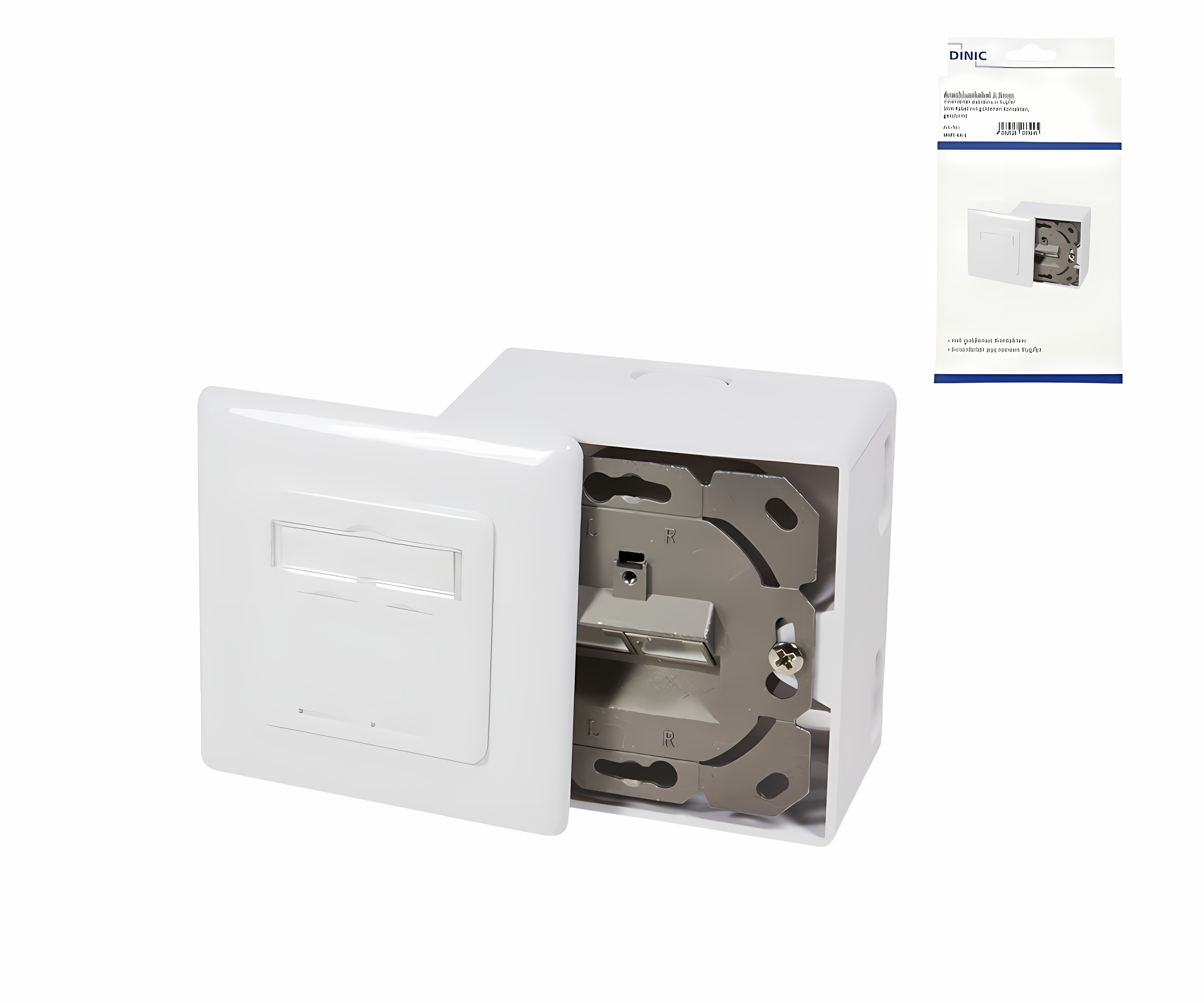

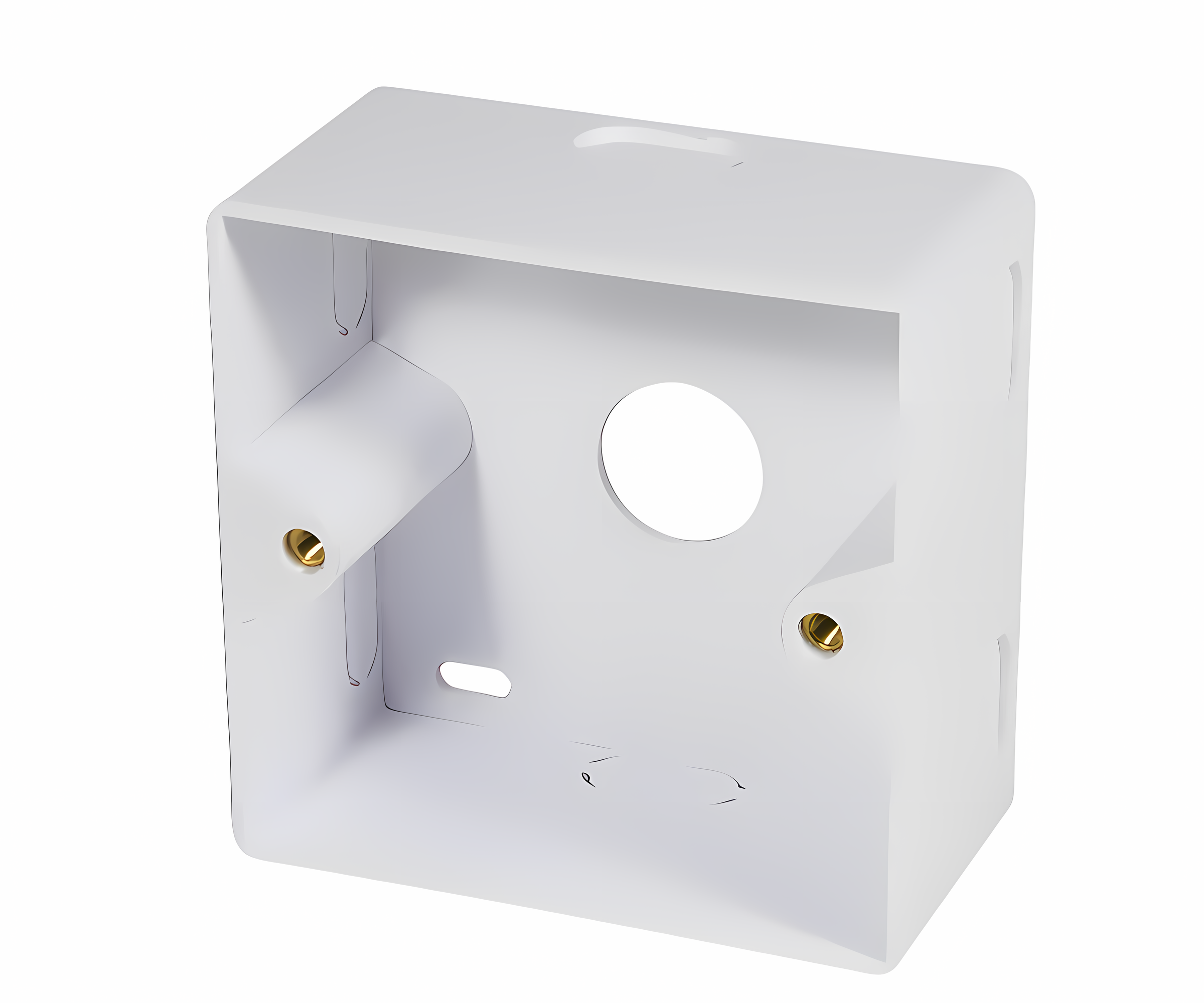

Für eine Aufputzinstallation kann das enthaltene Aufputzgehäuse verwendet werden. Alternativ ist die Montage unter Putz oder im Kabelkanal möglich.
