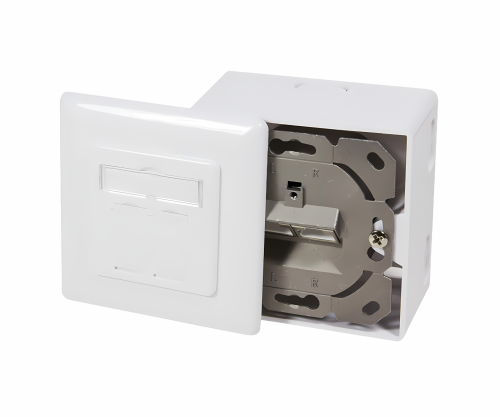

Cat.6/5 Netzwerkdose zweifach, RJ45, universell Unter- u. Aufputz, geschirmt, LSA, Karton

Kurzüberblick

Vorteile

• Zwei geschirmte RJ45-Anschlüsse für Doppelanschlüsse in strukturierten Kupfernetzwerken
• 40° gewinkelte Buchsen für eine platzsparende Patchkabel-Führung
• LSA-Anschlusstechnik für Installationskabel mit AWG 22–24
• Flexible Montage als Unterputz-, Aufputz- oder Kabelkanal-Lösung
• Waagerechte Kabelzuführung von rechts, links oder beidseitig
• Zugentlastung über Klemmschraube und mechanisch stabiles Zinkdruckgussgehäuse

Produktbeschreibung

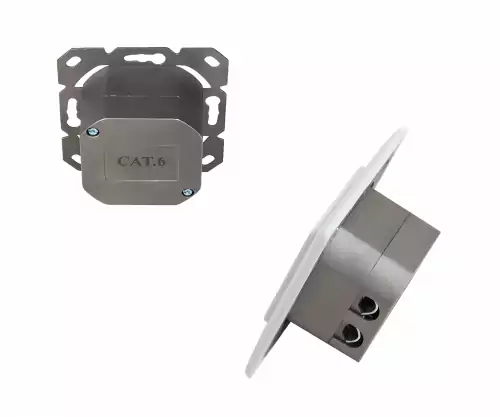

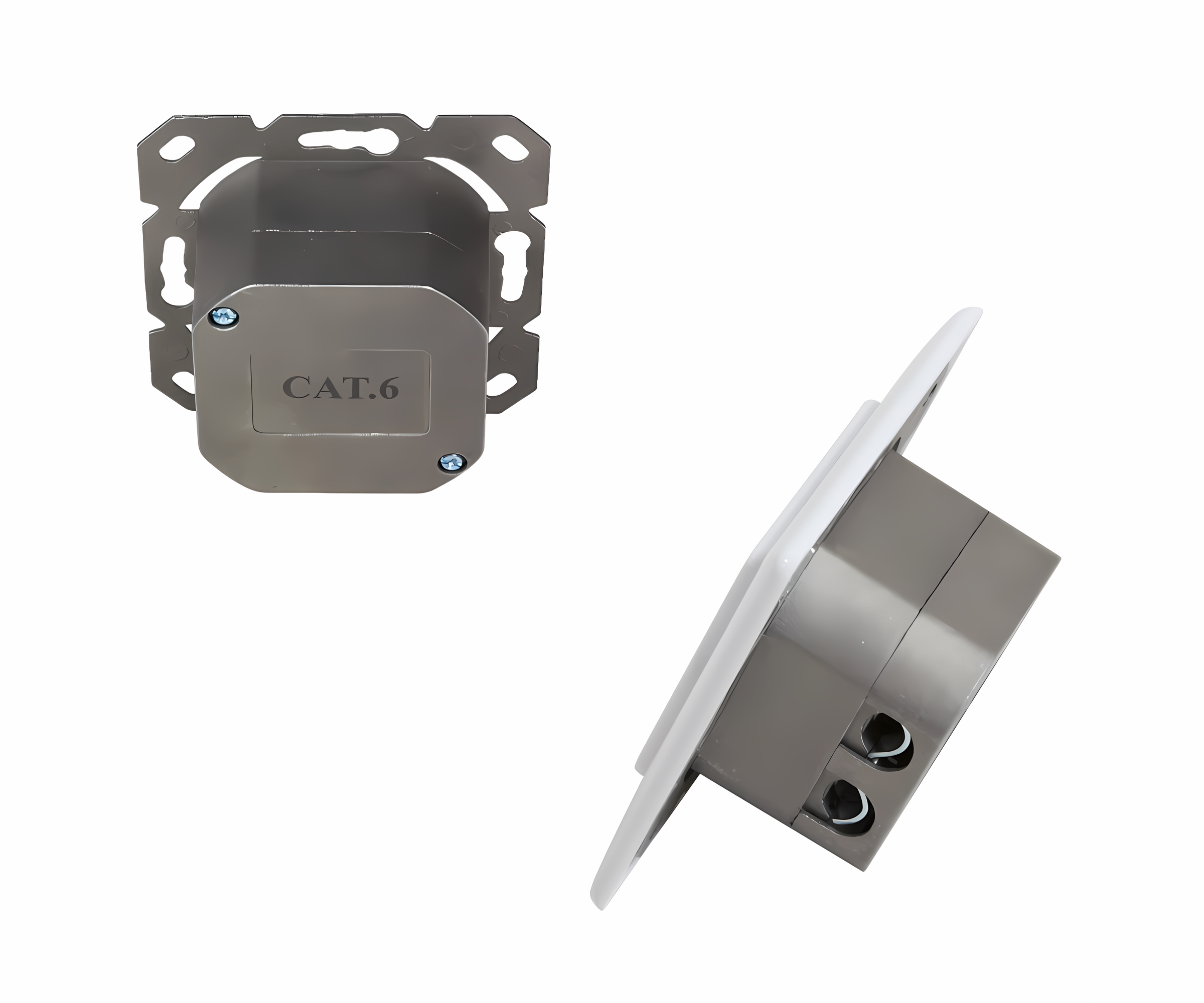

Die Cat.6/5 Netzwerkdose 2-fach ist für feste, strukturierte Netzwerkverkabelungen mit zwei RJ45-Anschlüssen an einem Installationspunkt ausgelegt. Beide RJ45-Buchsen sind voll geschirmt und um 40° gewinkelt. Dadurch lässt sich die Kabelführung insbesondere bei begrenztem Platz im Installationsbereich oder Kabelkanal kompakt ausführen.

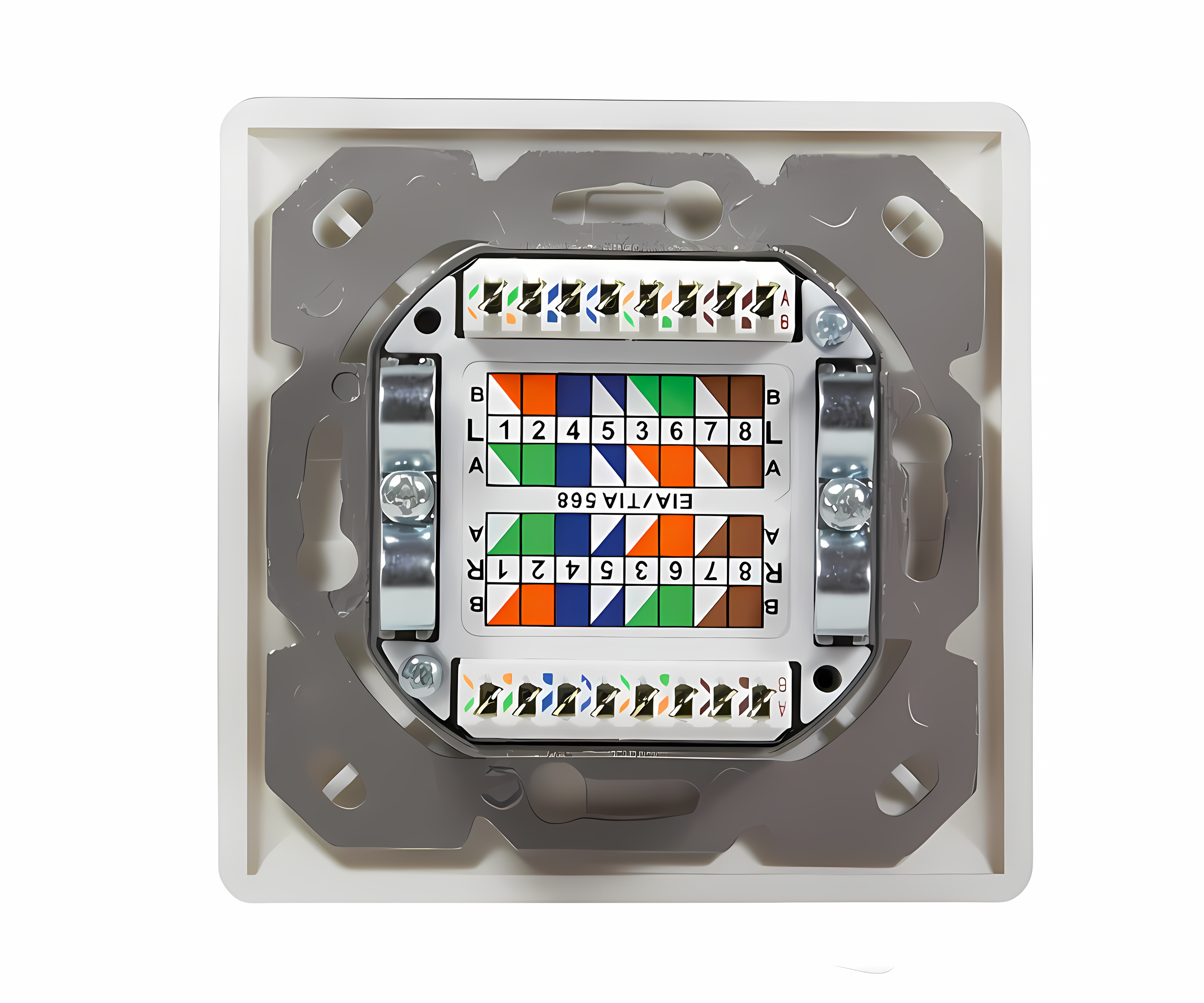

Die Adern des Installationskabels werden über LSA-Schneidklemmanschlüsse aufgelegt. Unterstützt werden Twisted-Pair-Installationskabel im Leiterbereich AWG 22–24. Die waagerechte Kabelzuführung kann von rechts, links oder beidseitig erfolgen; eine Klemmschraube übernimmt die Zugentlastung.

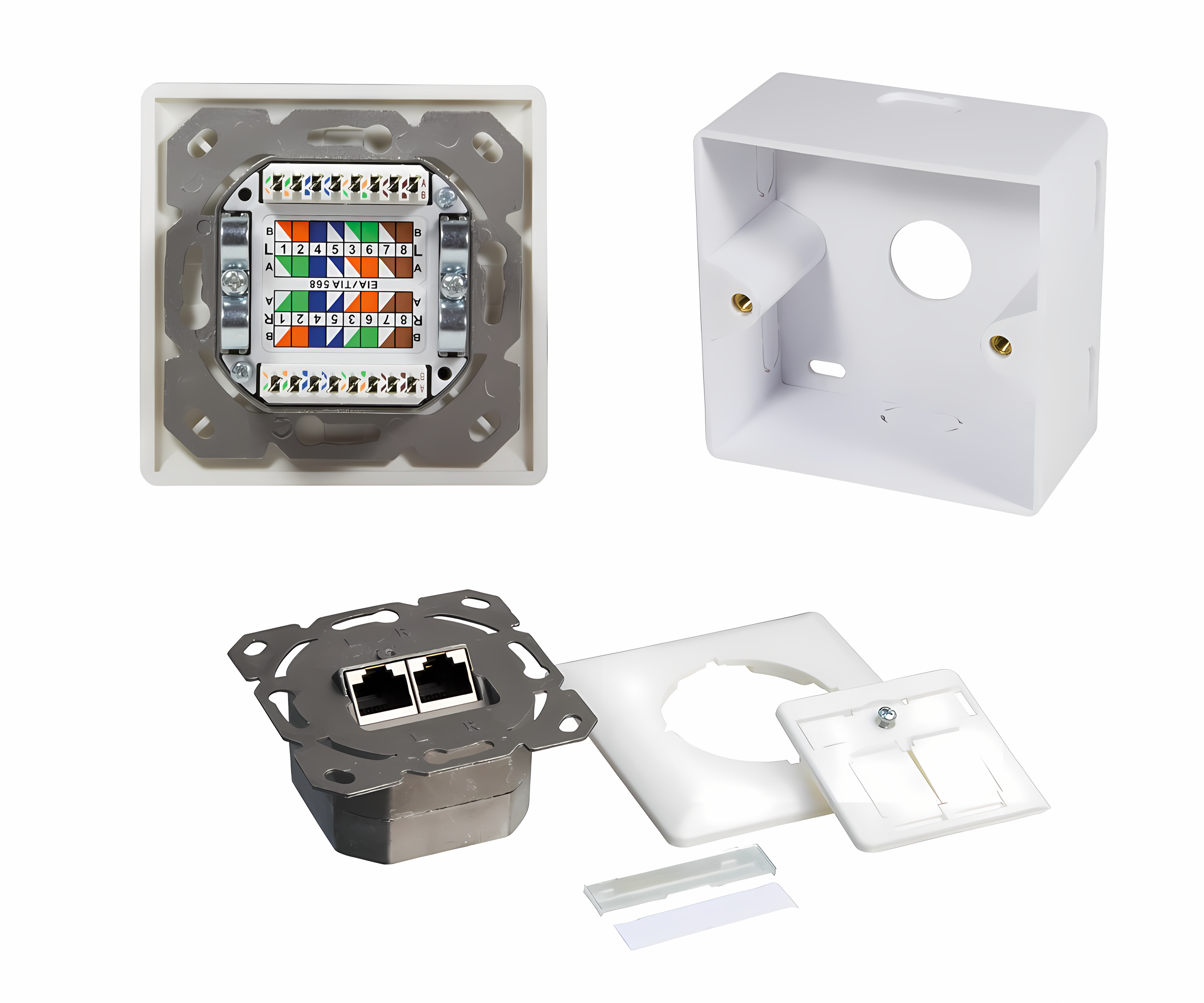

Die Netzwerkdose kann unter Putz, auf Putz oder in einem Kabelkanal montiert werden. Für die Aufputzmontage ist ein entsprechendes Gehäuse enthalten. Die Dose unterstützt PoE-, PoE+- und PoE++-Anwendungen im Rahmen der jeweiligen Verkabelung und Systemauslegung.

Einsatzbereiche

• Büro- und Arbeitsplatzverkabelung mit zwei Netzwerkanschlüssen
• Strukturierte Kupferverkabelung in Gebäuden und Technikbereichen
• Unterputz- und Aufputzinstallationen
• Montage in Kabelkanälen
• Anschlusspunkte für Router, Switches und Access Points
• PoE-Endgeräte wie Access Points, IP-Telefone oder IP-Kameras im Rahmen der Systemauslegung

Technische Daten

Kompatibilität

Geeignet für Twisted-Pair-Installations- und Verlegekabel im Leiterbereich AWG 22–24 mit LSA-Auflegung sowie für RJ45-Patchkabel und RJ45-Systemkomponenten in Cat.6-/Cat.5e-Netzwerken.

Die Dose kann für Netzwerkverbindungen zu Geräten mit RJ45-Schnittstelle wie PC, Router, Switch, Access Point oder IP-Telefon eingesetzt werden. PoE-, PoE+- und PoE++-Betrieb ist abhängig von der verwendeten Verkabelung und dem Gesamtsystem.

Hinweise

Für das Auflegen der Adern wird ein geeignetes LSA-Auflegewerkzeug benötigt. Der vorgesehene Leiterbereich von AWG 22–24 ist bei der Auswahl des Installationskabels zu beachten.

Auswahl- und Praxishinweise

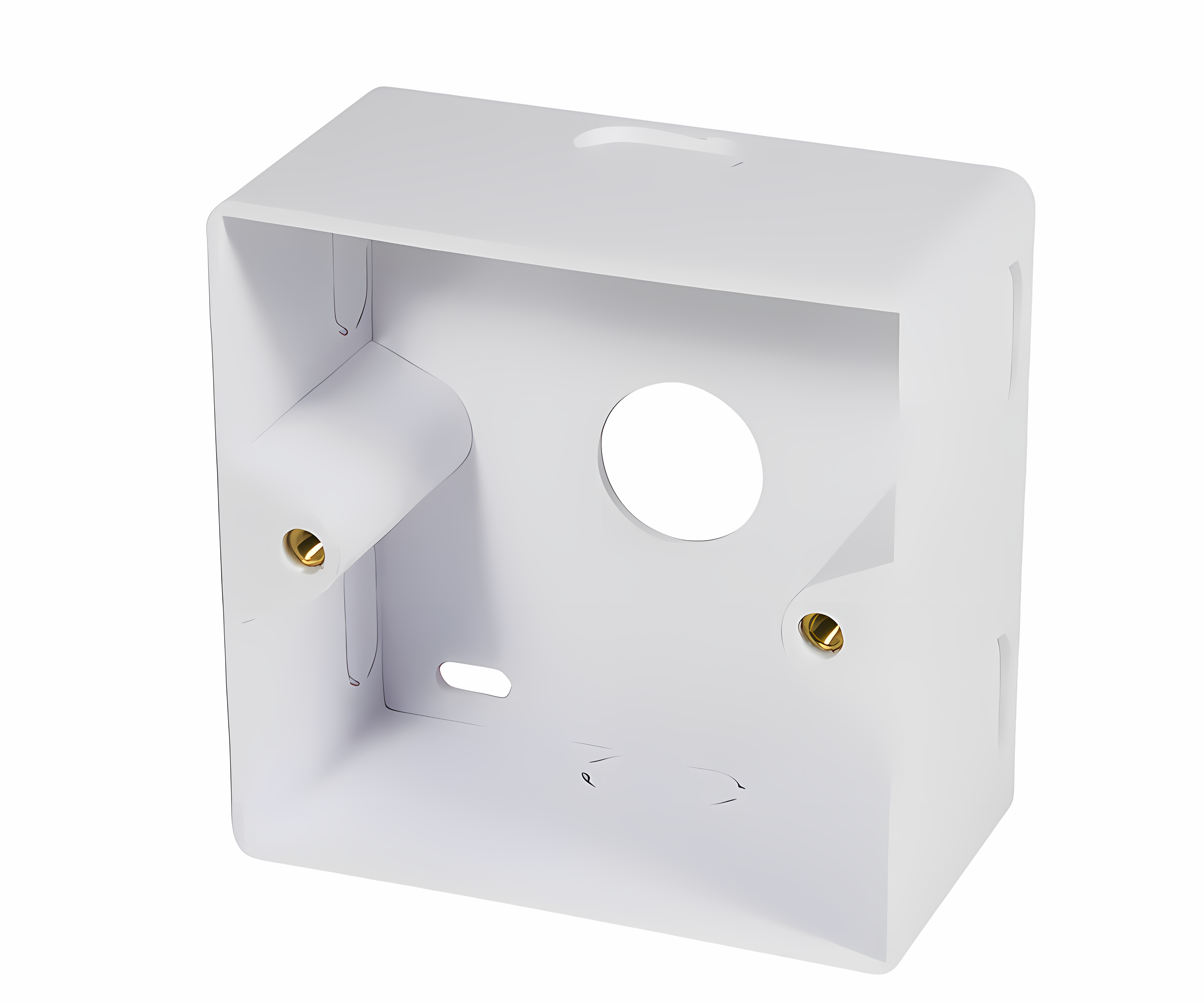

Die zweifache Ausführung eignet sich für Installationspunkte, an denen zwei separate Netzwerkverbindungen benötigt werden. Für Aufputzinstallationen kann das enthaltene Aufputzgehäuse verwendet werden.

Durch die waagerechte Kabelzuführung von rechts, links oder beidseitig lässt sich die Leitungsführung an die jeweilige Einbausituation anpassen. Die 40° gewinkelten RJ45-Buchsen unterstützen eine kompakte Führung der angeschlossenen Patchkabel.
