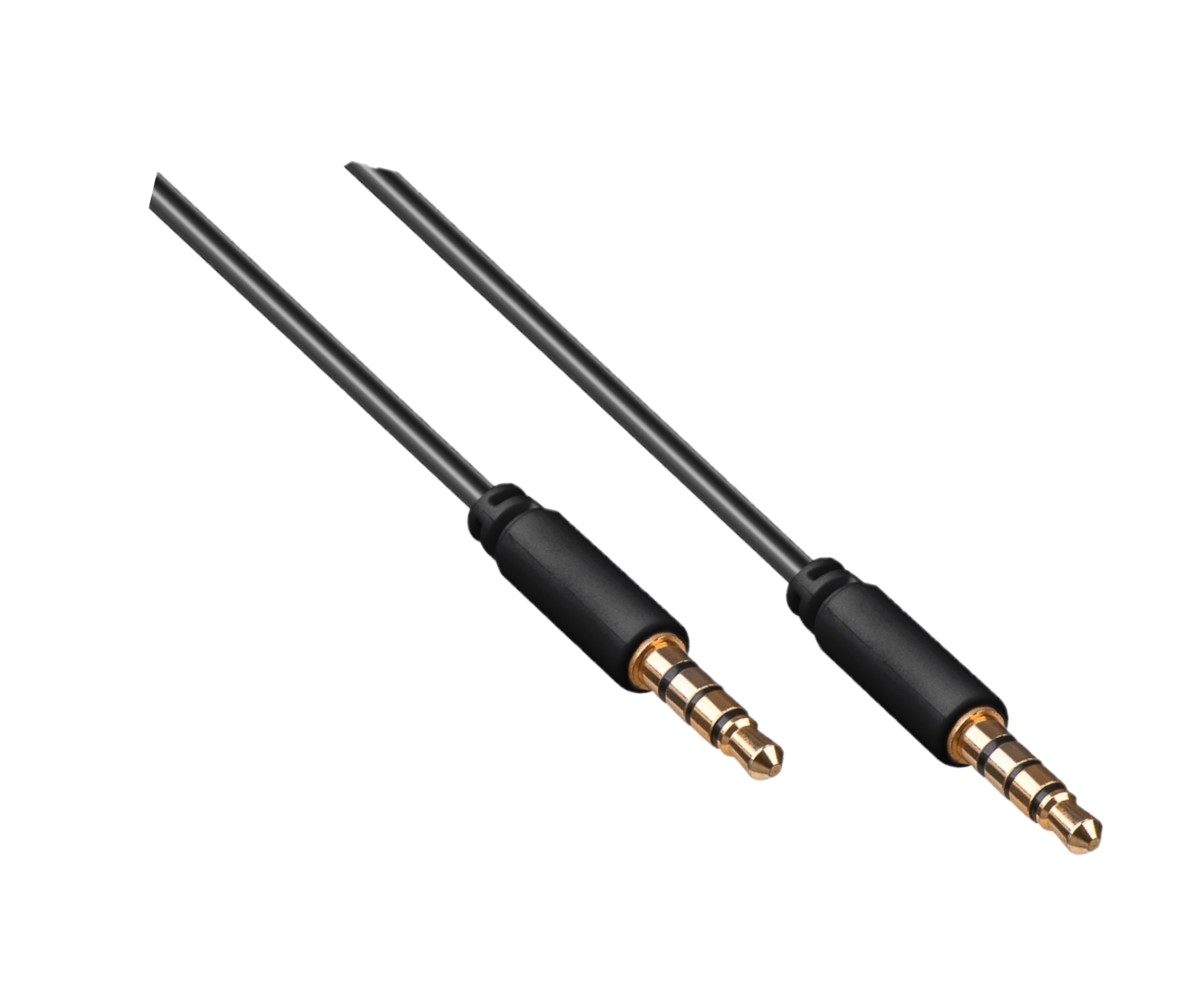

Câble audio jack 3,5 mm 4 broches sur jack (stéréo), noir, DINIC Box avec trou européen, longueur 1,50m

Câble stéréo 3,5mm 4 broches stéréo mâle/mâle 1,5m

Câble stéréo avec fonction supplémentaire jack 3,5 mm mâle (4 broches, stéréo) sur jack 3,5 mm mâle (4 broches, stéréo)

• Conducteur interne en cuivre pur
• Câble slim avec contacts plaqués or
• Blindé
• Connecteur particulièrement fin

Données techniques

• Connexion, matériau des contacts plaqué or
• Connecteur 1 : type jack 3,5 mm mâle (4 broches, stéréo)
• Connexion 2 : type jack 3,5 mm mâle (4 broches, stéréo)
• Type de câble Câble rond
• Longueur du câble 1,5 m
• Conducteur interne, matériau CU (cuivre)

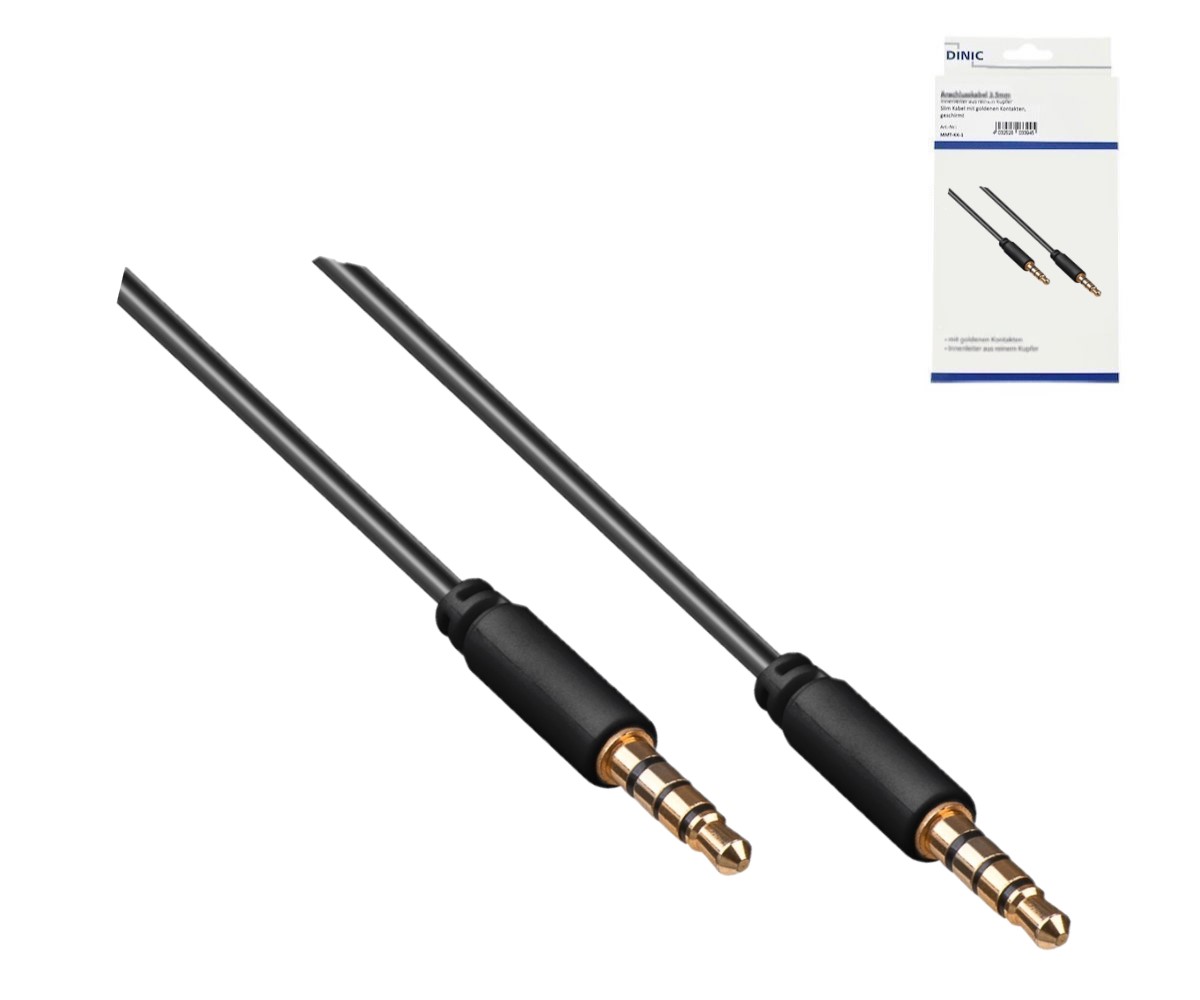

Emballage

• Boîte en carton DINIC

Fiche stéréo avec fonction supplémentaire (quadripolaire)
La fiche stéréo avec fonction supplémentaire est une variante de la fiche stéréo dans laquelle une autre bague a été séparée de la douille, offrant ainsi un total de quatre contacts. Les fiches stéréo avec fonctions supplémentaires sont principalement utilisées sur les téléphones portables et les smartphones pour connecter des casques. Pour la transmission de l'audio stéréo et d'un canal de microphone mono, deux variantes différentes d'affectation des broches sont courantes. Les deux variantes utilisent la pointe pour transmettre le canal audio gauche et le premier anneau pour transmettre le canal audio droit. Dans la variante de l'Open Mobile Terminal Platform (OMTP), le canal microphone est transmis sur le deuxième anneau et la masse se trouve sur le troisième anneau ou la prise. Dans la variante de la Cellular Telecommunications Industry Association (CTIA), également appelée variante inversée, l'affectation du canal du microphone et de la masse est inversée, de sorte que la masse se trouve sur le deuxième anneau et le canal du microphone sur la prise.

Les deux variantes permettent d'utiliser sans problème des écouteurs normaux avec une fiche jack à trois pôles dans une prise à quatre pôles, car l'affectation des broches de la pointe et du premier anneau correspond à celle de la fiche à trois pôles. Le canal du microphone est alors court-circuité directement à la masse par la fiche. Cette variante fait une différence lorsqu'un casque est connecté à une prise à trois broches avec un ressort de contact dédié pour la masse (mais sans anneau de contact pour la tige), comme celles utilisées par exemple dans les lecteurs MP3 ou les ordinateurs. Lorsqu'une fiche à quatre pôles est insérée dans une telle prise à trois pôles, le contact pour la masse se trouve sur le deuxième anneau. Dans la variante de l'OMTP, le canal du microphone se trouve ici, de sorte qu'un casque avec une affectation des broches selon la variante de l'OMTP ne peut pas être utilisé dans une prise à trois broches. En revanche, un casque avec l'affectation des broches selon la variante de la CTIA peut être utilisé sans problème dans des prises à trois broches, car la masse se trouve ici sur le deuxième anneau et est correctement contactée par la prise. Dans ce cas, le canal du microphone est sans contact et forcément sans fonction.

L'affectation des broches selon la variante de l'OMTP est utilisée par les anciens téléphones portables des marques Nokia, Samsung et Sony Ericsson. La variante de la CTIA est en revanche utilisée par Apple (iPhone, iPad, iPod et MacBook), AVM, Blackberry, Xbox One Stereo Headset Adapter, HTC, ainsi que par les téléphones portables récents de Nokia, Samsung et Sony. Elle est également utilisée dans certains ordinateurs portables de HP, Lenovo et Dell, ainsi que dans d'autres appareils. Sur certains téléphones portables, notamment les plus anciens, l'affectation des broches peut différer des variantes décrites ci-dessus. Il se peut alors que les accessoires standard ne puissent être utilisés qu'avec des adaptateurs.

Source : Le site web : Wikipedia

Fabricant :
MAG GmbH
Vechelder Str. 22
38268 Lengede
E-mail : dinic@mag.de

Informations de sécurité :
À utiliser uniquement sous la surveillance directe d'un adulte
