Cat.7 verkkoasennuskaapeli, PiMF, 100Ohm, 10GB, AWG 23, 1000 MHz, FRNC-B, oranssi, pituus 500m.

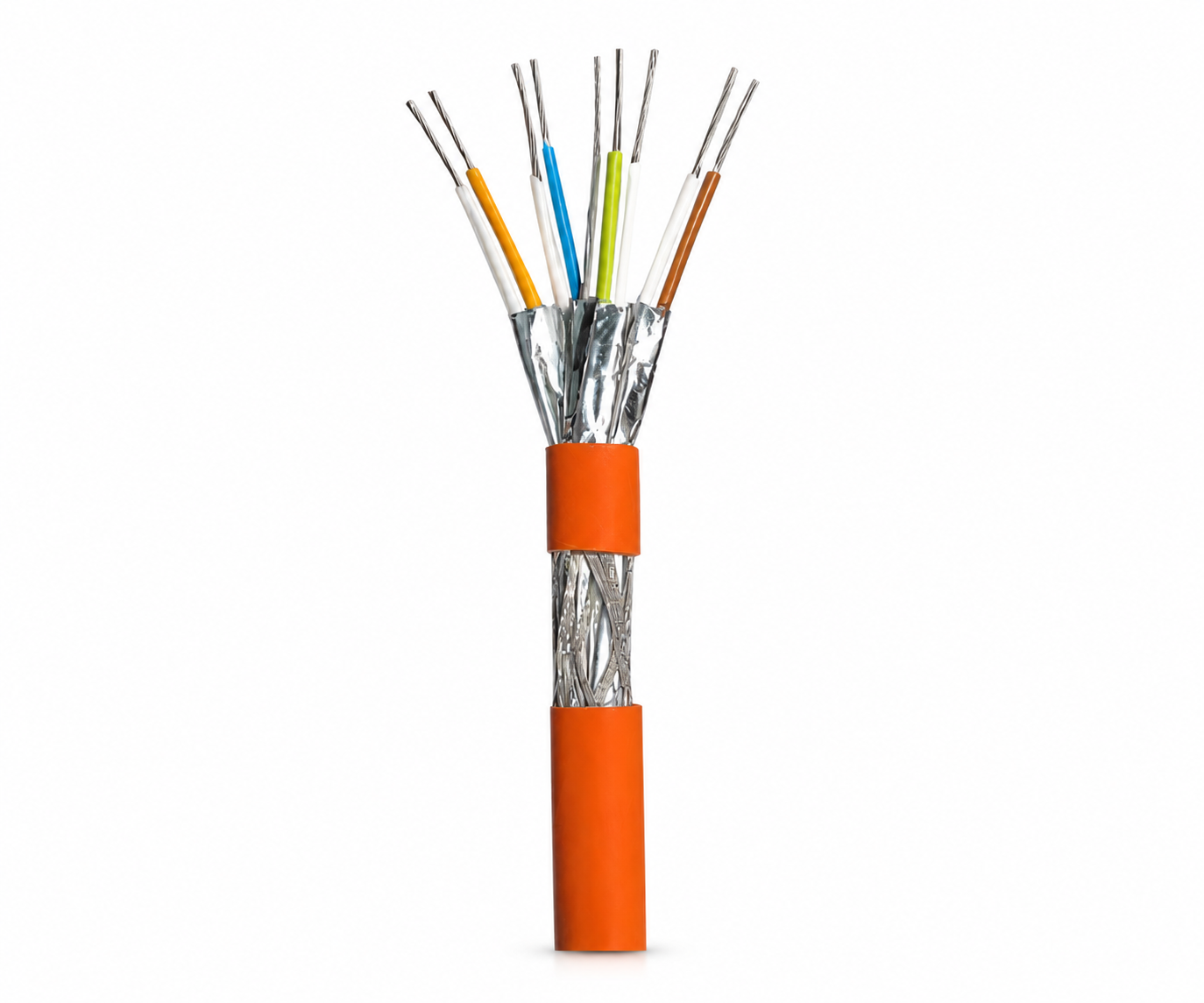

INFRALAN® verkkoasennuskaapeli Cat.7, 1000 MHz, 10Gbit
S/FTP 4 x 2 x AWG 23/1 PiMF, FRNC-B, 100 Ohm

INFRALAN®-datakaapeli 99980.x on suunniteltu enintään 1000 MHz:n siirtoihin ja se ylittää sähköisillä siirto-ominaisuuksillaan kategorioiden 6, 6A ja 7 vaatimukset. Tällä kaapelilla rakennetaan ISO/IEC 11801 (AMD 2:2009) tai EN 50173-1 (2009) mukaiset kanavaluokkien E, EA, F ja FA kaapelointireitit. Yksittäiset säikeisparit on suojattu kaapeliin suuntautuvalta säteilyltä suojauskalvolla (PiMF) ja punotulla kokonaissuojalla; tämä erinomainen suojaus estää myös signaalien säteilyä kaapelista ulos. Tämä suojaus takaa, että standardin EN 55022 luokan B mukainen häiriösäteily ja standardin EN 55024 mukainen häiriönsieto täyttyvät. Yksittäisten parien säikeistäminen on optimoitu siten, että parien välinen etenemisaikaero (vinous) on mahdollisimman pieni ja että signaalit erotetaan mahdollisimman hyvin toisistaan (ristikkäishäirintä). IEEE 802.3:n mukainen 10 GBitin siirto on helposti mahdollista tällä kaapelilla.

Ominaisuudet

• Johdin: paljas kuparilanka, Ø 0,56 mm (AWG23).
• Eristys: vaahtomuovikuorinen polyeteeni, Ø 1,35 mm.
• Säikeistäminen: 2 ydintä paria kohti
• Parin suojaus: Alumiinipinnoitettu muovikomposiittikalvo.
• Säikeistäminen ytimeen: 4 paria (PiMF).
• Kokonaissuojaus: tinattu kuparipunos (noin 35 % peitto)
• Väri: oranssi

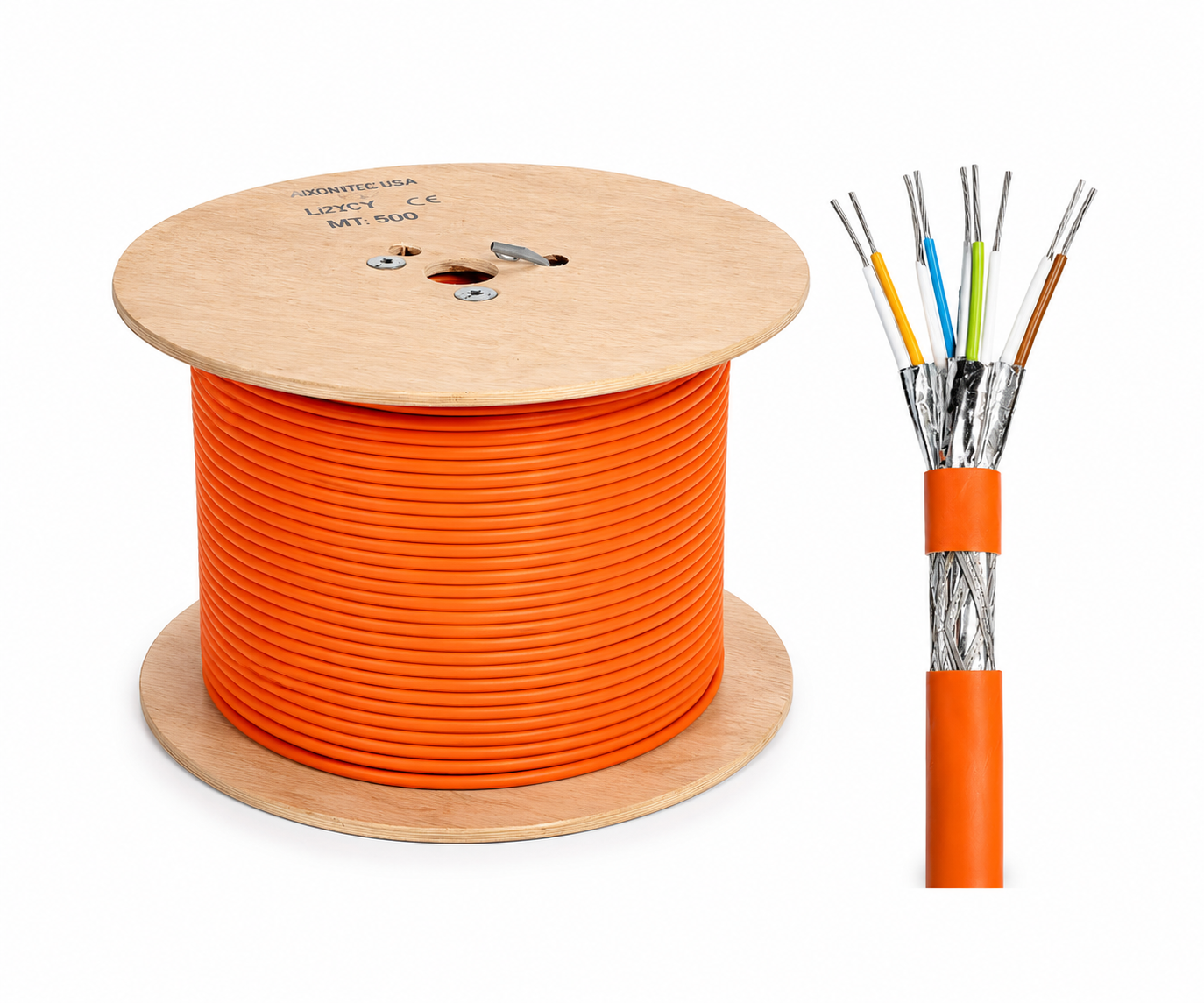

• Pituus: 500 m

DIN EN 50173 määrittelee kuparikaapeleiden taivutussäteet:

• Pienin taivutussäde asennuksen aikana: 8 kertaa kaapelin halkaisija.
• Pienin taivutussäde asennuksen jälkeen (vain kerran): 4 kertaa kaapelin halkaisija.

Tuotestandardissa DIN VDE 0298 osa 3 määritellään sähkökaapeleiden sallitut taivutussäteet kaapelin halkaisijan Ø funktiona:

Muovieristeisten kaapeleiden monijohtimille:

• 4 x Ø

Joustaville kaapeleille, joissa on vapaa liike:

• Ø = 8-12mm: 4 x Ø
• Ø = 12-20 mm: 5 x Ø

Taipuisille kaapeleille, joissa on kiinteä asennus:

• Ø = 8-12mm: 3 x Ø
• Ø = 12-20 mm: 4 x Ø

Jos taivutussäteitä ei noudateta kaapeleita asennettaessa, materiaalin venyminen ja puristuminen johtaa kaapelin mekaanisen rakenteen muutoksiin, jolloin sähköiset ominaisuudet heikkenevät.

Valmistaja:
MAG GmbH
Vechelder Str. 22
38268 Lengede
Sähköposti: dinic@mag.de
