Кабел за свързване към електрическата мрежа и напречно сечение: важна подробност

Как да изберем правилно сечението на захранващия кабел: 0,75 мм², 1,0 мм² или 1,5 мм²

Какъв сечение на проводника е подходящо за захранващ кабел? 0,75 мм², 1,0 мм² и 1,5 мм² се различават предимно по съпротивлението на проводника, пада на напрежението и загубите на мощност. По-голямото сечение може да осигури по-голям електрически резерв при по-дълги кабели или по-взискателни приложения – но не е задължително необходимо за всяко устройство.

За правилния избор винаги трябва да се вземат предвид като цяло свързващият кабел, консумираният ток, дължината на кабела, мрежовият щепсел, IEC-връзката на устройството, типът на кабела, условията на експлоатация и сертификатите, свързани с конкретния артикул. Само сечението на проводника не определя допустимия ток на един захранващ кабел.

0,75 мм²
компактен и гъвкав за подходящи стандартни приложения
1,0 мм²
балансиран компромис между дължина и резерв
1,5 мм²
по-малко съпротивление и повече резерв при по-дълги кабели
Важно
Техническите характеристики и общата дължина на кабела остават определящи

Кратък отговор: Какъв сечение на захранващия кабел да избера?

0,75 мм²: може да бъде подходящо и гъвкаво решение за по-къси стандартни свързващи кабели, одобрени за тази цел.
1,0 мм²: предлага добър компромис между гъвкавост, съпротивление на проводника и допълнителен резерв.
1,5 мм²: допълнително намалява съпротивлението на проводника и може да бъде подходящ избор при по-дълги кабели, продължителна експлоатация или по-взискателни приложения.
Няма строго правило за дължината: Дължината на кабела е само един от критериите за избор. Конкретното сечение не трябва да се определя само въз основа на дължината в метри. Решаващо значение има техническото одобрение на цялата свързваща линия.

Пет фактора определят подходящото сечение на проводника

1
Консумиран ток
Действителното електрическо натоварване на устройството е основен изходен параметър.
2
Дължина на кабела
С увеличаването на дължината на кабела се увеличават съпротивлението и падът на напрежението.
3
Съединители
Захранващият щепсел и съединителят на устройството имат свои собствени номинални електрически величини.
4
Кабел и околна среда
Трябва да се вземат предвид структурата на кабела, температурата, продължителната експлоатация и работната среда.
5
Целеви пазар
Националните щепсели, кабелната система и необходимите сертификати са част от цялостния избор.

0,75 мм², 1,0 мм² и 1,5 мм² в пряко сравнение

Следващата таблица служи като практическа класификация. Тя не представлява общовалидно одобрение за ток или дължина за всеки мрежов кабел.

Характеристика 0,75 мм² 1,0 мм² 1,5 мм²
Съпротивление на проводника по-високо среден по-ниско
Напрежен спад при еднаква дължина / натоварване по-висок по-малък най-малък от трите
Гъвкавост / обем на кабела често по-компактен балансиран често по-здрава конструкция на кабела
Типична класификация къси стандартни кабели средни дължини / допълнителен резерв по-дълги кабели / по-малък пад на напрежението
Автоматично по-висок допустим ток? Не Не Не

Нагледно сравнение на сечението на проводниците

Илюстрацията показва схематично съотношението на площите на трите номинални сечения. Тя не отразява действителния външен диаметър на кабела или структурата на проводник с фини жици.


0,75 мм²

1,0 мм²

1,5 мм²

Защо напречното сечение влияе върху пада на напрежението и загряването?

Електрическият проводник има съпротивление. При един и същ материал и еднаква дължина това съпротивление намалява с увеличаването на напречното сечение на проводника. По-ниското съпротивление намалява падът на напрежението и загубите на мощност в проводника при еднаква сила на тока.

Съпротивление При еднаква дължина проводник с по-малко напречно сечение има по-голямо електрическо съпротивление.
Напрежение При наличие на ток и съпротивление на проводника възниква пад на напрежението по протежението на проводника.
Загуба на мощност Електрическите загуби се отделят, наред с другото, под формата на топлина в проводника.

Опростени изчислителни стойности за медни проводници при 20 °C

Напречно сечение Расчетна стойност на съпротивлението
0,75 mm² около 24,5 Ω/km
1,0 мм² около 18,1 Ω/km
1,5 мм² около 12,1 Ω/km

Стойностите служат единствено за опростена техническа илюстрация. Реалните стойности могат да се различават в зависимост от класа на проводника, материала, температурата, конструкцията и изискванията към продукта. За одобрение се вземат предвид данните за конкретния кабел.

Пример за изчисление: 10 A при дължина на кабела 5 m

За улеснение се вземат предвид проводниците за предаване и връщане. При дължина на кабела 5 m се получава дължина на проводника от приблизително 10 m. Примерът показва само порядъка на влиянието на сечението и не представлява одобрение за токов ток за конкретен продукт.

Напречно сечение Напрежен спад при 230 V Загуба на мощност Класификация
0,75 мм² около 2,45 V около 1,07 % около 24,5 W най-големи загуби от трите варианта
1,0 мм² около 1,81 V около 0,79 % около 18,1 W среден балансиран показател
1,5 мм² около 1,21 V около 0,53 % около 12,1 W най-малки загуби от трите варианта
Опростен принцип: пад на напрежението ≈ ток × съпротивление на проводника × дължина на проводника. Температурата, съпротивленията на контактите, конструкцията на кабела и реалните експлоатационни условия не са изцяло отчетени в този опростен пример.

Практическо ръководство за избор

Следващите сценарии помагат при първоначалния подбор. Те не заместват проверката на конкретния артикул.

СТАНДАРТНО ПРИЛОЖЕНИЕ

Проверете 0,75 mm²

При по-къс, предназначен за целта свързващ кабел и умерено натоварване, 0,75 мм² може да бъде компактно и технически подходящо решение.

ПО-ГОЛЯМ РЕЗЕРВ

Проверете 1,0 мм²

При средни дължини или когато се изисква по-малко съпротивление в сравнение с 0,75 мм², 1,0 мм² може да бъде разумно средно решение.

ПО-НИСЪК НАПРЕЖЕН СПАД

Проверете 1,5 мм²

При по-дълги кабели, по-дълъг експлоатационен период или когато се изисква възможно най-ниско съпротивление на проводника, 1,5 мм² може да бъде по-подходящият вариант.

1,5 мм² не означава автоматично 16 А

Допустимият ток на свързващ кабел не се определя само от сечението на проводника. Захранващият щепсел, IEC-конекторът, кабелът, конструкцията на кабела, маркировката и одобрението трябва да са подходящи за предвидения работен ток.

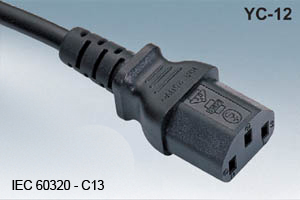

Пример C13 / C14

По-голямото сечение на проводника не променя автоматично номиналните електрически величини на използвания IEC конектор.

Пример C19 / C20

За IEC приложения от клас 16 A са налични специално предназначени системи от съединители, като C19/C20.

Какво означават 3G1,5, 3G1,0 или 3G0,75?

При европейските обозначения на кабелите числото след G или X обозначава номиналното сечение на всеки отделен проводник. Стойностите не се сумират, за да се получи общото сечение на кабела.

3G0,75 – 3 жила, включително защитен проводник, всяка с 0,75 mm²
3G1,0 – 3 жила, включително заземител, всяка с напречно сечение 1,0 mm²
3G1,5 – 3 жила, включително заземител, всяка с напречно сечение 1,5 mm²

Електрически кабели за САЩ: AWG вместо mm²

При северноамериканските захранващи кабели размерът на проводника често се посочва в AWG – American Wire Gauge. AWG и метричните номинални сечения понякога са близки, но не са идентични.

AWG 18 физически около 0,82 mm² – между 0,75 и 1,0 mm²
AWG 16 физически около 1,31 mm² – между 1,0 и 1,5 mm²

И при AWG важи следното: само въз основа на размера на проводника не може да се определи общовалидно допустимо натоварване за всеки мрежов кабел.

Превръщане на AWG в mm² и правилно класифициране на американските захранващи кабели

Определяне на напречното сечение и целевия пазар

При международните захранващи кабели не е достатъчно само да се определи метричното сечение. В зависимост от целевия пазар се използват различни национални щепсели, електрически системи, спецификации за сечението и сертификати.

Разумна последователност при планирането:
Целева страна → Захранващ щепсел → Свързване на уреда → Потребление на ток → Дължина на кабела → Проводник / напречно сечение → Необходими сертификати

Мрежови кабели DINIC с 1,5 mm² за приложения с допълнителен резерв на сечението

Ако за дадено приложение умишлено се изисква по-ниско съпротивление на проводника, намален пад на напрежението или допълнителен резерв по сечение, в асортимента на DINIC ще намерите различни захранващи кабели и удължители по стандарта IEC с сечение на проводника 1,5 mm².

Показаната долу маркировка на DINIC служи за бързо разпознаване на нашите кабелни модели с 1,5 mm². Дали моделът с 1,5 мм² е технически необходим или целесъобразен, трябва да се прецени въз основа на конкретния продукт, съединителите и предвиденото приложение.

Означение DINIC за захранващи кабели с напречно сечение на проводника 1,5 mm²

Често задавани въпроси относно сечението на захранващите кабели

Кога 0,75 мм² може да бъде достатъчно за захранващ кабел?

0,75 мм² може да бъде подходящо решение за по-къси стандартни свързващи кабели, проектирани за тази цел. Решаващо значение обаче винаги имат номиналните стойности, съединителите, типът на кабела, одобрението и приложението на конкретния продукт.

Кога е целесъобразно да се използва 1,0 мм²?

1,0 мм² може да бъде разумен компромис, когато се изисква по-ниско съпротивление на проводника в сравнение с 0,75 мм², без да се използва директно вариант с 1,5 мм².

Кога е целесъобразно да се използва 1,5 mm²?

1,5 mm² предлага по-ниско съпротивление на проводника в сравнение с 0,75 и 1,0 mm². Това може да бъде от полза особено при по-дълги кабели или когато се изисква възможно най-малък пад на напрежението.

1,5 mm² винаги ли е по-добър от 0,75 mm²?

Не. По-голямото сечение наистина намалява съпротивлението на проводника, но не е задължително необходимо за всяко приложение. Подходящият кабел трябва да се избере в зависимост от конкретния случай на употреба.

Може ли захранващ кабел C13 с 1,5 мм² автоматично да пренася 16 А?

Не. Само напречното сечение на проводника не определя допустимия ток. Решаващо значение има цялостната конструкция на кабела, включително мрежовият щепсел, IEC съединителят, проводникът, маркировката и одобрението.

Защо дължината на кабела има значение?

С увеличаване на дължината на кабела се увеличава електрическото съпротивление на връзката. По този начин могат да се увеличат падът на напрежението и загубите на мощност. По-голямото сечение на проводника намалява този ефект.

Какво означава 3G1,5 при захранващ кабел?

3G1,5 означава три жила, включително зелено-жълт защитен проводник, всяка с номинално сечение 1,5 mm².

Каква е разликата между AWG и mm²?

mm² обозначава метричното сечение на проводника. AWG е американска система за измерване, при която по-малкото число AWG обозначава по-голям проводник. Стойностите по AWG не трябва да се приравняват еднозначно към метричното номинално сечение.

Какви данни са необходими за избора на захранващ кабел?

Полезни са данните за прикачването на уреда, консумирания ток, мрежовия щепсел или целевия пазар, дължината на кабела, желания тип проводник, средата на експлоатация, непрекъснатата работа и необходимите сертификати.

Пълна спецификация на захранващия кабел

Забележка: Тази страница служи като практическо ръководство за избор на захранващи кабели и свързващи кабели. Тя не замества техническото одобрение на продукта или електропроектирането. Задължителни са номиналните стойности, маркировките, одобренията и техническите данни на конкретния артикул, както и изискванията на производителя на устройството и предвиденото приложение.
