Електрически щепсели по света – типове щепсели, мрежово напрежение и сертификати

Кой щепсел се използва в коя страна? Този преглед свързва типовете щепсели от А до О с важни целеви пазари, типични мрежови напрежения и честоти, както и съответните стандарти и знаци за съответствие.

За правилния избор на международен захранващ кабел трябва да съвпадат целевата страна, щепселът, мрежовото напрежение, честотата, защитният проводник, консумираният ток, типът на кабела, сечението на проводника, дължината на кабела, IEC-съединението на устройството и сертификатите, свързани с конкретния артикул.

Намерете държава и тип щепсел Международни захранващи кабели Определяне на IEC щепсела за уреда
Избор в 6 стъпки Тип A–O Преглед на държавите Допълнителни държави от тип G Изображения на щепсели и съвети Сертификати Страница за устройства по IEC B2B / Проект Често задавани въпроси

Правилен избор на международен захранващ кабел в 6 стъпки

Тази последователност намалява грешките при поръчките и е особено полезна за серийни устройства, международни внедрявания, OEM проекти и повтарящи се доставки.

01 · ЦЕЛЕВ ПАЗАР Определете страната Определете целевата страна или конкретния регион.
02 · ЕЛЕКТРИЧЕСКИ ЩИПЦИ Избор на тип щепсел Определете тип А–О или конкретна NEMA система.
03 · ЕЛЕКТРИЧЕСКО НАПРЕЖЕНИЕ И ЧЕСТОТА Проверете дали устройството е подходящо за местната електрическа мрежа.
04 · КЛАС НА ЗАЩИТА Заземен проводник? Определете дали кабелът е 2-полюсен или заземен.
05 · КАБЕЛ Напречно сечение и дължина Съгласувайте консумирания ток, AWG/mm² и дължината на кабела.
06 · СТРАНА НА УРЕДАТА IEC и одобрение Проверете C7, C5, C13, C15, C17, C19 и сертификатите.
Пример за Великобритания: Тип G / BS 1363 → 230 V / 50 Hz → Проверете консумацията на ток и заземяващия проводник → Изберете подходящ кабел → например IEC C13 → Проверете предпазителя и одобрението за конкретния артикул.

Преглед на типовете щепсели от A до O

Internationale Steckdosen und Netzstecker Typ A bis Typ O

Бързо определяне на типовете от A до O

Формата на щепсела служи за ориентация. За поръчката са от решаващо значение страната-получател, електрическите характеристики и одобрението на конкретния захранващ кабел.

A
Тип A · САЩ, Канада, Япония · NEMA 1-15P
B
Тип Б · САЩ, Канада · NEMA 5-15P
C
Тип C · Еврощепсел · 2-пинов
D
Тип D · Индия · със заземяване
E
Тип Е · Франция, Белгия и др.
F
Тип F · Schuko · Германия и др.
G
Тип G · Великобритания · BS 1363
H
Тип H · Израел
I
Тип I · Австралия, Нова Зеландия, Китай, Аржентина
J
Тип J · Швейцария, Лихтенщайн
K
Тип К · Дания
L
Тип L · Италия
М
Тип М · Южна Африка / Индия
N
Тип N · Бразилия · NBR 14136
O
Тип O · Тайланд · TIS 166-2549
Flagge Deutschland Flagge Frankreich Flagge Belgien Тип E и тип F: Широко разпространеният щепсел CEE-7/7 съчетава възможностите за защитен контакт на системите тип E и тип F и често се нарича тип E+F.

Електрически щепсели по държави – тип щепсел, мрежово напрежение и сертификати

Следващата таблица служи за технически предварителен подбор. Стойностите на мрежовите параметри са типични номинални стойности. За серийни устройства, B2B доставки и износ са определящи техническите данни и сертификатите на конкретния артикул.

Страна / пазар Тип щепсел Типично мрежово напрежение Стандарт / Маркировка за съответствие Избор на MAG
Deutschland Германия / Европа Тип C · Тип E+F · CEE 7/7 · CEE 7/17 230 V / 50 Hz CEE / EN 50075 · VDE / ENEC според модела Захранващ кабел за Европа →
USA Kanada САЩ / Канада Тип A / B · NEMA 1-15P / NEMA 5-15P тип. 120 V / 60 Hz UL / CSA / cULus · спазвайте AWG Захранващ кабел за САЩ/Канада →
Großbritannien Великобритания / UK Тип G · BS 1363 230 V / 50 Hz BS 1363 · ASTA или BSI/Kitemark за всеки артикул · предпазител Захранващ кабел за Великобритания →
Saudi-Arabien Саудитска Арабия Тип G тип. 230 V / 60 Hz SASO · национални изисквания за всеки артикул Проверете дали е модел тип G
Hongkong Хонконг Тип G 220 V / 50 Hz Местни изисквания за безопасност за всеки артикул Проверете версията от тип G
Singapur Сингапур Тип G 230 V / 50 Hz SS 145 · SAFETY Mark за всеки вариант на продукта Проверете версията тип G
Schweiz Liechtenstein Швейцария / Лихтенщайн Тип J · подходящи 2-полюсни версии за Швейцария 230 V / 50 Hz SN 441011 · Проверете версията на артикула Кабел за швейцарската електрическа мрежа →
Australien Neuseeland Австралия / Нова Зеландия Тип I 230 V / 50 Hz AS/NZS 3112 · SAA или одобрение за всеки артикул Захранващ кабел за Австралия →
China Китай Тип I / Тип A според приложението 220 V / 50 Hz CCC за всеки вариант на продукта Захранващ кабел за Китай →
Japan Япония Тип A / B · JIS 100 V / 50 или 60 Hz JIS C 8303 · PSE / JET за всеки артикул Японски захранващ кабел →
Indien Индия Тип C / D / M според приложението 230 V / 50 Hz BIS за всеки вариант на продукта Захранващ кабел за Индия →
Brasilien Бразилия Тип N регионален 127 / 220 V · 60 Hz NBR 14136 · INMETRO за всеки артикул Захранващ кабел за Бразилия →
Südkorea Южна Корея Модели на базата на KS-C-8305 220 V / 60 Hz KC / KTL за всеки артикул Захранващ кабел за Корея →
Italien Италия Тип L 230 V / 50 Hz IMQ / национални изисквания за всеки артикул Захранващ кабел за Италия →
Dänemark Дания Тип K 230 V / 50 Hz DEMKO / национални изисквания за всеки артикул Захранващ кабел за Дания →
Israel Израел Тип H 230 V / 50 Hz SII за всеки артикул Захранващ кабел за Израел →
Südafrika Южна Африка Тип M / SANS-164 варианти за всяко приложение 230 V / 50 Hz SANS 164 · SABS за всеки вариант на продукта Захранващ кабел за Южна Африка →
Argentinien Аржентина Тип I 220 V / 50 Hz IRAM / местна сертификация за всеки артикул Захранващ кабел за Аржентина →
Thailand Тайланд Тип O 230 V / 50 Hz TIS 166-2549 за всеки артикул Захранващ кабел за Тайланд →
Важно: Фактът, че формата на щепсела е механично съвместима, не означава автоматично, че захранващият кабел е одобрен за целевия пазар. Особено при международни серийни проекти захранващите щепсели, кабелите, IEC-съвместимостта на устройствата и сертификатите трябва винаги да се проверяват заедно.

Други важни страни, в които се използва щепсел тип G

Тип G се използва не само във Великобритания, но и в много други европейски, азиатски и арабски пазари. Въпреки еднаквата форма на щепсела, могат да важат различни национални изисквания.

Irland Malta Zypern Ирландия · Малта · Кипър
Тип G е широко разпространен и на тези европейски пазари.
Malaysia Brunei Малайзия · Бруней
Тип G е широко разпространен. Проверете допълнително националните изисквания и конкретните характеристики на продукта.
Vereinigte Arabische Emirate Katar Bahrain ОАЕ · Катар · Бахрейн
Важни пазари за тип G за международни доставки на оборудване и OEM проекти.
Oman Kuwait Оман · Кувейт
Системата за щепсели тип G е широко разпространена и на тези пазари.

Визуално разпознаване на мрежови щепсели – референтни изображения на MAG

Изображенията помагат за бързото идентифициране на международните мрежови щепсели. До всеки тип щепсел ще намерите кратка техническа класификация, както и препратка към подходящия MAG-наръчник или съответната категория мрежови кабели.

Typ C Eurostecker Netzstecker
Deutschland
Тип C · Еврощепсел
2-пинов щепсел без заземител. Широко разпространен в Германия и много европейски страни.
Подходящи свързващи кабели с еврощекер за уреди от защитен клас II.
Захранващ кабел тип C →

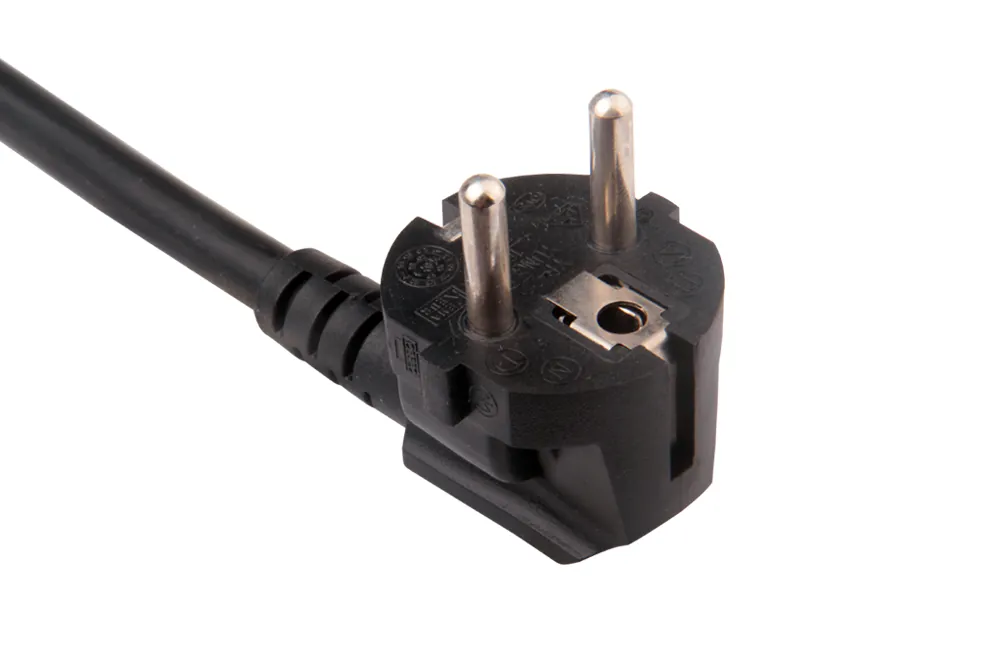

CEE 7/7 Schutzkontaktstecker Typ E und Typ F
Deutschland Frankreich Belgien
CEE 7/7 · Тип E+F
Заземен щепсел със защитен контакт за много европейски пазари. Комбинира възможностите за защитен контакт на тип E и тип F.
Подходящи захранващи кабели със защитен контакт за уреди със защитен проводник в Германия и Европа.
Захранващ кабел CEE-7/7 →

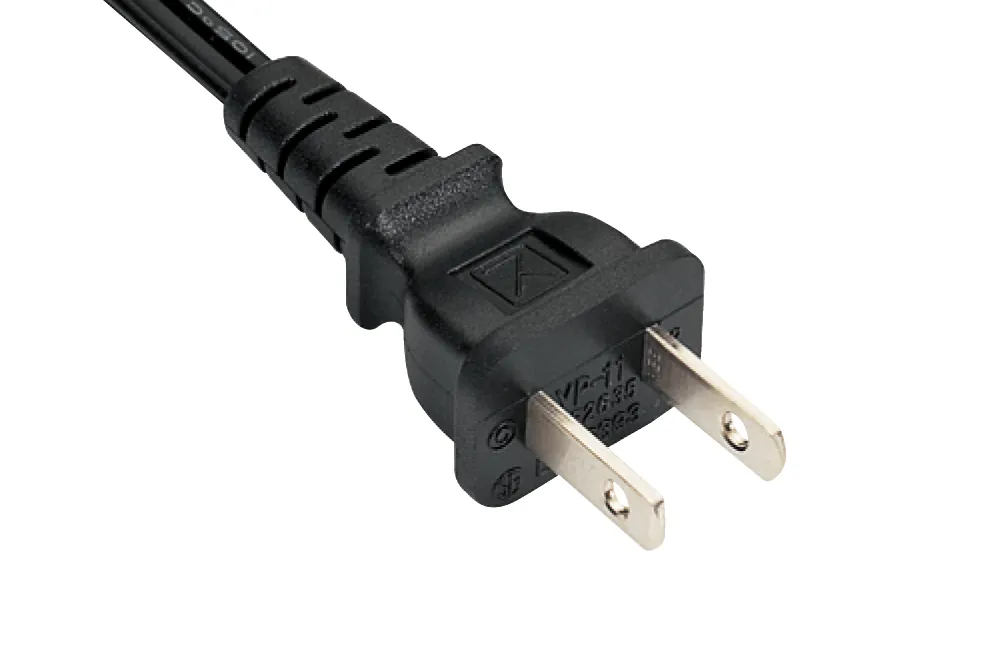

Typ A NEMA 1-15P Netzstecker
USA Kanada
Тип A · NEMA 1-15P
2-полюсен северноамерикански щепсел без защитен проводник. Типичен за по-леки уреди и захранващи блокове.
Изберете захранващ кабел за САЩ/Канада с подходящи IEC и уредни конектори.
Захранващ кабел за САЩ →

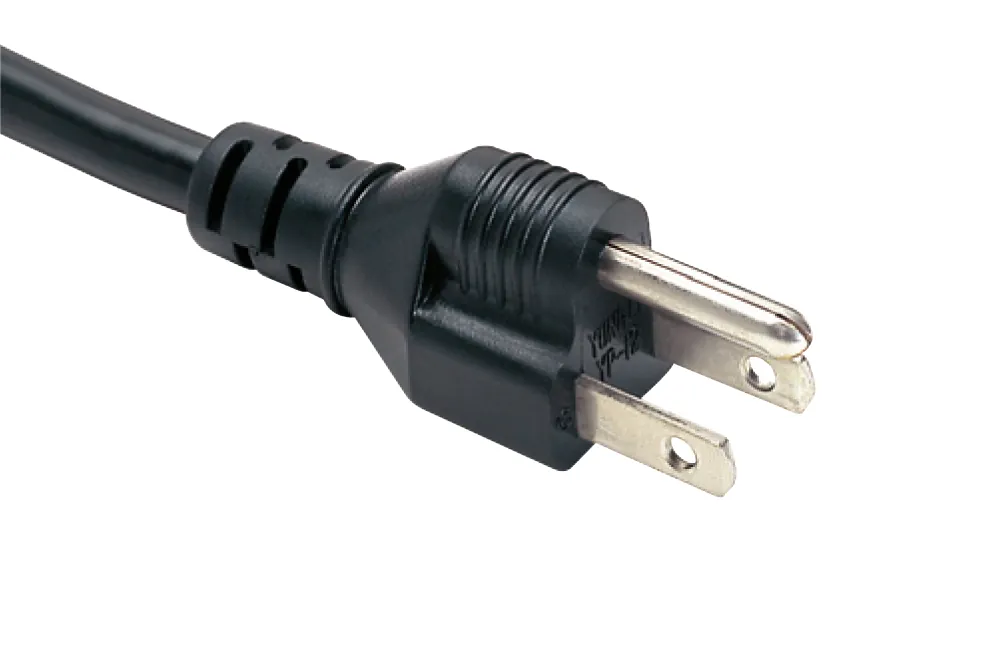

Typ B NEMA 5-15P Netzstecker
USA Kanada
Тип B · NEMA 5-15P
Стандартен заземен щепсел за САЩ и Канада. Често се използва при ИТ, офис и електронни устройства.
Изберете подходящ захранващ кабел NEMA 5-15P според IEC конектора, сечението AWG и дължината.
Захранващ кабел NEMA 5-15P →
NEMA 5-15P Hospital Grade Netzstecker Green Dot
USA Kanada
NEMA 5-15P за болнична употреба
Специална северноамериканска версия на щепсела за съответните медицински и професионални приложения.
Green Dot, Hospital Grade, изисквания и типични области на приложение в наръчника на MAG.
Наръчник за „Hospital Grade“ → Захранващи кабели за САЩ →
NEMA 6-20P Netzstecker 20 A 250 V
USA Kanada
NEMA 6-20P · 20 A / 250 V
Североамерикански захранващ щепсел за приложения с по-висока мощност (250 V) в ИТ, лабораторни, изпитателни и промишлени среди.
Разлики спрямо NEMA 5-15P, както и токова натовареност и подходящо проектиране на кабела в наръчника.
Наръчник за NEMA 6-20P → Захранващ кабел за САЩ →

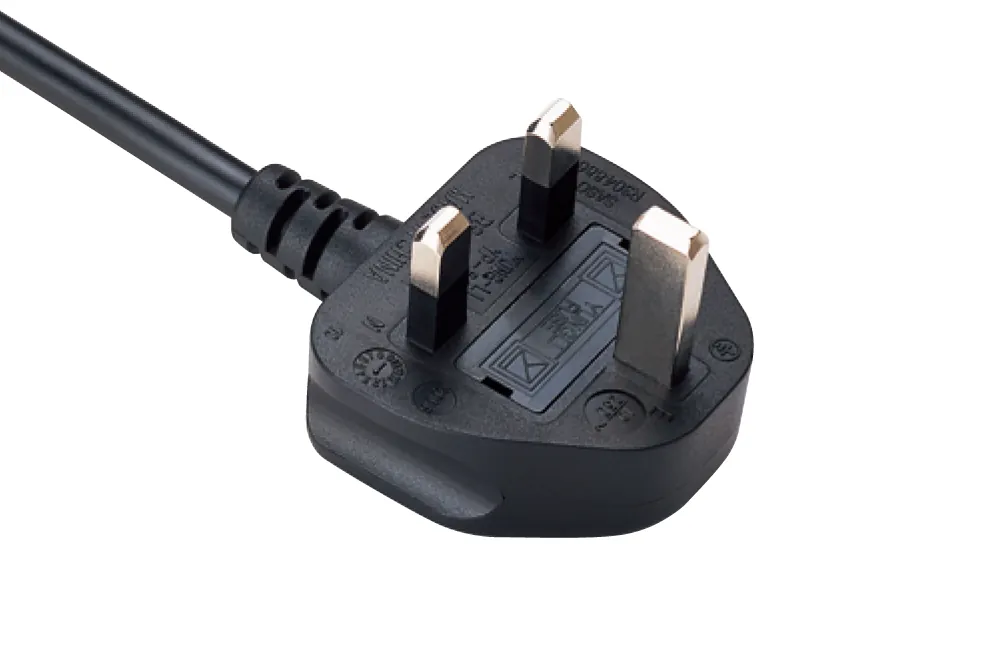

Typ G BS 1363 UK Netzstecker
Großbritannien
Тип G · BS 1363
3-пинов британски щепсел с предпазител. Използван и в много други страни.
Страни, стандарти и сертификати като ASTA, BSI, SASO и SAFETY Mark в наръчника за тип G.
Ръководство за тип G → Кабели за захранване за Великобритания →
Schweizer Netzstecker Typ J
Schweiz Liechtenstein
Тип J · Швейцария
Швейцарска система за мрежови щепсели за Швейцария и Лихтенщайн. Основа е националният стандарт SN 441011.
Типове щепсели, варианти и важни разлики в подробния наръчник за Швейцария.
Наръчник за Швейцария → Кабели за Швейцария →

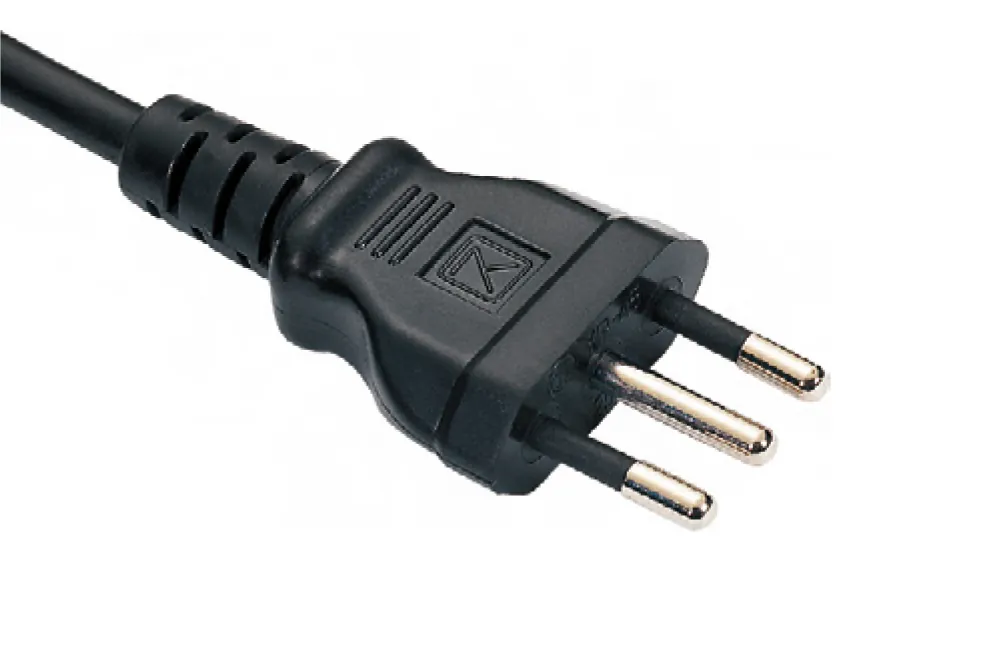

Italienischer Netzstecker Typ L
Italien
Тип L · Италия
Италианска 3-пинова система за щепсели. В зависимост от приложението са приложими различни класове на тока.
Изберете подходящ италиански захранващ кабел според щепсела на уреда, дължината и модела на продукта.
Кабели за Италия →

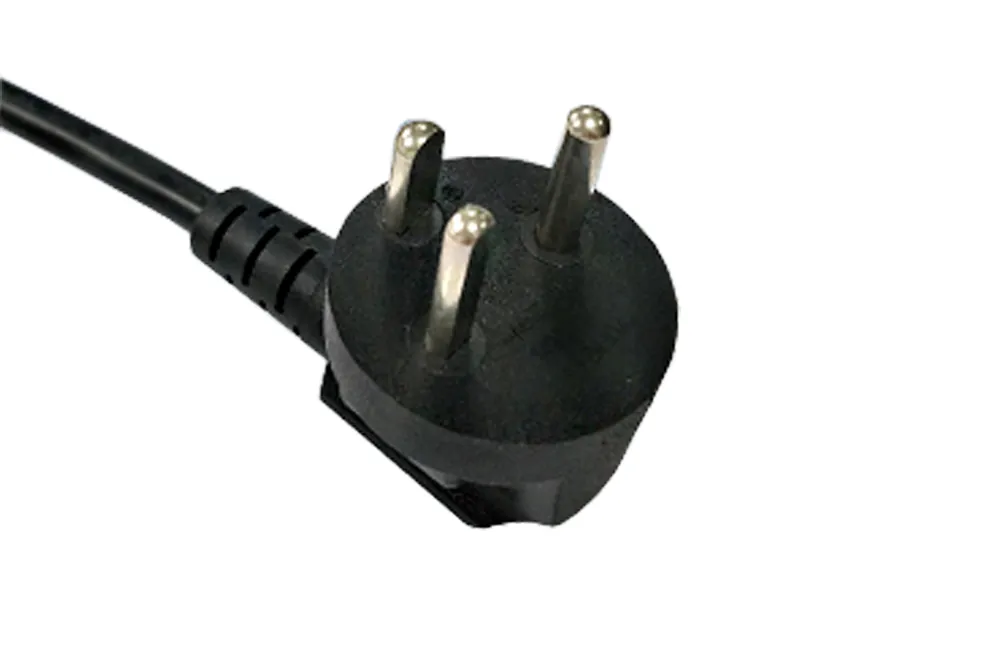

Dänischer Netzstecker Typ K
Dänemark
Тип K · Дания
Датска система за включване със защитен контакт за съответните национални приставки на уредите.
Изберете директно датски захранващи кабели с подходящи IEC конектори за уреди.
Захранващ кабел за Дания →

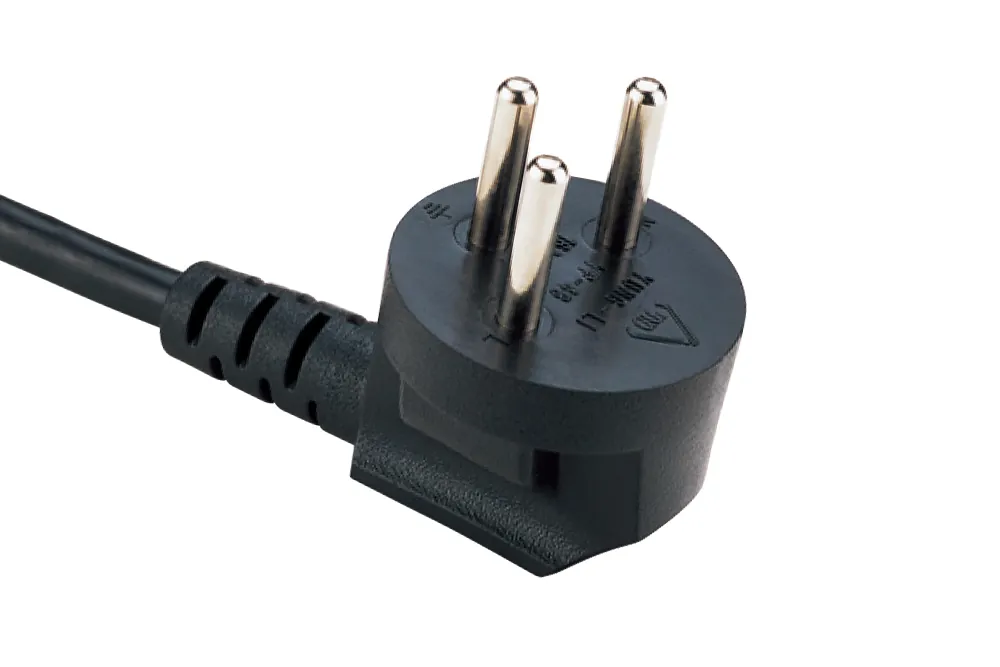

Israelischer Netzstecker Typ H
Israel
Тип H · Израел
Израелска 3-пинова система за включване. За професионални приложения трябва да се провери конкретната версия на продукта.
Изберете подходящ кабел за Израел според IEC конектора на уреда и дължината.
Захранващ кабел за Израел →

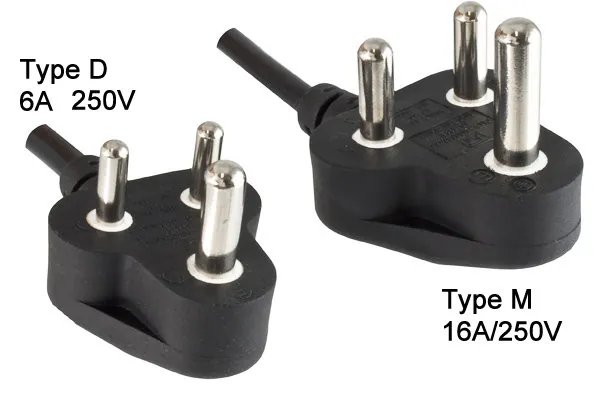

Indien Netzstecker Typ D und Typ M im Vergleich
Indien
Тип D / Тип M · Индия
И двете системи са триполюсни и заземени, но се различават значително по размери и токов клас.
Типове C, D и M, както и BIS и правилният избор в наръчника за Индия.
Наръчник за Индия → Кабели за захранване за Индия →
Australien Netzstecker Typ I
Australien Neuseeland
Тип I · Австралия / Нова Зеландия
Система с плоски щифтове за Австралия и Нова Зеландия. Подобни форми на щепсели се срещат и на други пазари.
Изберете подходящи захранващи кабели за Австралия според IEC-съвместимост, дължина и сертификат.
Захранващ кабел за Австралия →
Brasilien Netzstecker Typ N NBR 14136
Brasilien
Тип N · Бразилия
Бразилска система за включване съгласно NBR 14136. Освен това трябва да се има предвид различното регионално напрежение в електрическата мрежа.
Изберете захранващ кабел за Бразилия с подходяща версия на продукта и сертификат INMETRO.
Захранващ кабел за Бразилия →
Thailand Netzstecker und Steckdose Typ O
Thailand
Тип O · Тайланд
Национална тайландска система за щепсели. За серийните устройства е важен конкретният модел, съответстващ на TIS.
Изберете директно подходящи кабели за Тайланд и налични съединители за устройства.
Захранващ кабел за Тайланд →

Сертификати и знаци за изпитване при международни захранващи кабели

Националните стандарти, сертификати и знаци за изпитване играят важна роля при международните захранващи кабели. Кои документи са необходими, зависи от целевия пазар, продукта, устройството и областта на приложение.

USA Kanada САЩ / Канада
Обърнете внимание на UL, CSA или cULus, както и на типа на кабела и сечението по AWG.
Großbritannien Великобритания
Проверете BS 1363, както и специфичните за продукта маркировки ASTA или BSI/Kitemark.
China Japan Indien Китай · Япония · Индия
В зависимост от пазара са приложими например CCC, PSE/JET или BIS.
Australien Brasilien Südafrika Други целеви пазари
Примери за това са SAA, INMETRO, SABS, SII, IMQ, DEMKO или IRAM.
За снабдяване и OEM: целеви пазар → електрически изисквания → мрежов щепсел → кабел → страна на уреда по IEC → одобрение за конкретния артикул.

Захранващ щепсел от страна на мрежата – IEC 60320 от страна на уреда

Международният захранващ кабел придобива еднозначен характер едва чрез комбинацията от национален щепсел, кабел и съединение към уреда. Често срещани IEC съединения към уреда са C7, C5, C13, C15, C17 и C19.

IEC 60320 щепсели за уреди

C5, C7, C13, C15, C17 и C19 се различават по конструкция, температурен диапазон и приложение.

Сравнение на IEC щепсели за уреди →
Напречно сечение на захранващия кабел

Изберете 0,75 mm², 1,0 mm² или 1,5 mm² в зависимост от токовото натоварване, дължината и приложението.

Напречно сечение на захранващия кабел →
Международни захранващи кабели

Изберете според държавата, щепсела, IEC-конектора, дължината и модела на продукта.

Международни захранващи кабели →
Международни адаптери

Решения с адаптери за сервизно обслужване, тестова експлоатация и временни приложения.

Международни мрежови адаптери →
Други целеви пазари

Решения за свързване за държави и проекти, които не са включени в основните категории.

Захранващи кабели – останалият свят →

Какви данни са необходими за международен захранващ кабел?

Колкото по-точна е спецификацията, толкова по-бързо може да се провери дали стандартен артикул е подходящ или е необходима специална версия, съобразена с проекта.

01 · ЦЕЛЕВ ПАЗАР Страна / регион
02 · ЗАДЪРЖАЩА ЩИПКА Тип A–O / NEMA
03 · СТРАНА НА УРЕДА C7 / C5 / C13 / C15 / C19
04 · НАТОВАРВАНЕ Ток / Мощност / Клас на защита
05 · КАБЕЛ Дължина / mm² / AWG
06 · СЕРТИФИКАТИ Стандарт / Сертификат
07 · ПРОЕКТ Брой / Цвят / Опаковка
Заявка за изработка на захранващ кабел по поръчка

Често задавани въпроси относно международните щепсели

Кой тип щепсел се използва в коя страна?

Примери за това са тип G във Великобритания, тип J в Швейцария, тип I в Австралия, тип N в Бразилия, тип H в Израел, тип K в Дания и тип O в Тайланд. Някои страни използват няколко системи щепсели едновременно.

Каква е разликата между тип E и тип F?

Тип E и тип F използват различни системи за защитни контакти. Широко разпространеният щепсел CEE-7/7 комбинира и двете възможности за защитни контакти и често се нарича тип E+F.

Тип G разпространен ли е само във Великобритания?

Не. Тип G се използва, наред с други, и в Ирландия, Малта, Кипър, Хонконг, Сингапур, Малайзия, Саудитска Арабия, Обединените арабски емирства, Катар, Бахрейн, Оман, Кувейт и Бруней.

Какво означава NEMA 5-15P Hospital Grade?

„Hospital Grade“ обозначава съответно изпълнени и маркирани северноамерикански щепселни съединения за специални приложения. Известна отличителна черта на съответните щепсели е „Green Dot“.

Какво представлява NEMA 6-20P?

NEMA 6-20P е северноамериканска система за свързване за приложения с напрежение 250 V и ток до 20 A. Тя изисква подходящ конектор NEMA 6-20 и не трябва да се бърка с NEMA 5-15P.

Всеки кабел NEMA 6-20P автоматично ли е подходящ за 20 A?

Не. Решаващо значение има цялостният свързващ кабел. Захранващият щепсел, кабелът, сечението по AWG и IEC съединителят на уреда трябва да са проектирани съвместно за необходимия ток.

Каква е разликата между тип D и тип M в Индия?

И двете системи за включване са триполюсни и със заземяване. Тип М е по-голям и е предназначен за по-високи класове на тока. Затова тип D и тип М не са еднакви.

Какъв мрежов щепсел се използва в Бразилия?

В Бразилия се използва тип N съгласно NBR 14136. Освен това трябва да се вземе предвид регионалното мрежово напрежение, тъй като може да се срещат както 127 V, така и 220 V.

Какъв щепсел се използва в Тайланд?

Тип O е националната система за щепсели в Тайланд. За професионални устройства и серийни проекти трябва да се провери конкретната версия на продукта, съответстваща на TIS.

Достатъчен ли е механично съвместим щепсел?

Не. Освен това трябва да съответстват мрежовото напрежение, честотата, класът на защита, консумираният ток, сечението на проводниците, свързването на уреда и, ако е необходимо, националните изисквания за одобрение.

Каква е разликата между националния щепсел и IEC щепсела за уреди?

Националният щепсел свързва кабела с електрическата контактна кутия. IEC-щепселът за уреди свързва кабела с уреда. Например, един британски захранващ кабел може да се състои от тип G и IEC C13.

Може ли мрежовият адаптер да променя мрежовото напрежение?

Обикновеният механичен мрежов адаптер не променя мрежовото напрежение. Затова свързаното устройство трябва да е подходящо за напрежението и честотата на съответната електрическа мрежа.

Забележка: Настоящият преглед служи за техническа ориентация при предварителния избор на международни мрежови съединения. Типовете щепсели, мрежовите параметри, стандартите и изискванията за одобрение могат да варират или да се променят в зависимост от държавата, региона, продукта и приложението. Решаващи са техническите данни на конкретния артикул, спецификацията на устройството, както и изискванията на съответния целеви пазар.

Обратно
