Подходящи кабели за работни места, мрежови шкафове и окабеляване на сгради: В MAG специализираните търговци, системните интегратори и монтажните фирми могат да намерят пач кабели DINIC, инсталационни кабели и RJ45 аксесоари за търговски мрежови проекти.
Изберете според скоростта на предаване на данни, дължината на кабела, съединителните компоненти и изискванията за PoE мощност. Асортиментът включва пач-кабели Cat.7 с RJ45 конектори, съответстващи на Cat.6A, пач-кабели Cat.8.1, както и кабели за прокарване Cat.7. За захранването на точки за достъп, IP-камери и VoIP-телефони е от решаващо значение и съвместимостта на съответния артикул с PoE.
Cat.7 кабел, S/FTP, меден проводник AWG26 и LSZH обвивка за подходящи RJ45 връзки до 10 Gbit/s.
Екранирани RJ45 пач кабели до 2000 MHz за съответно проектирани 25-/40GBASE-T връзки.

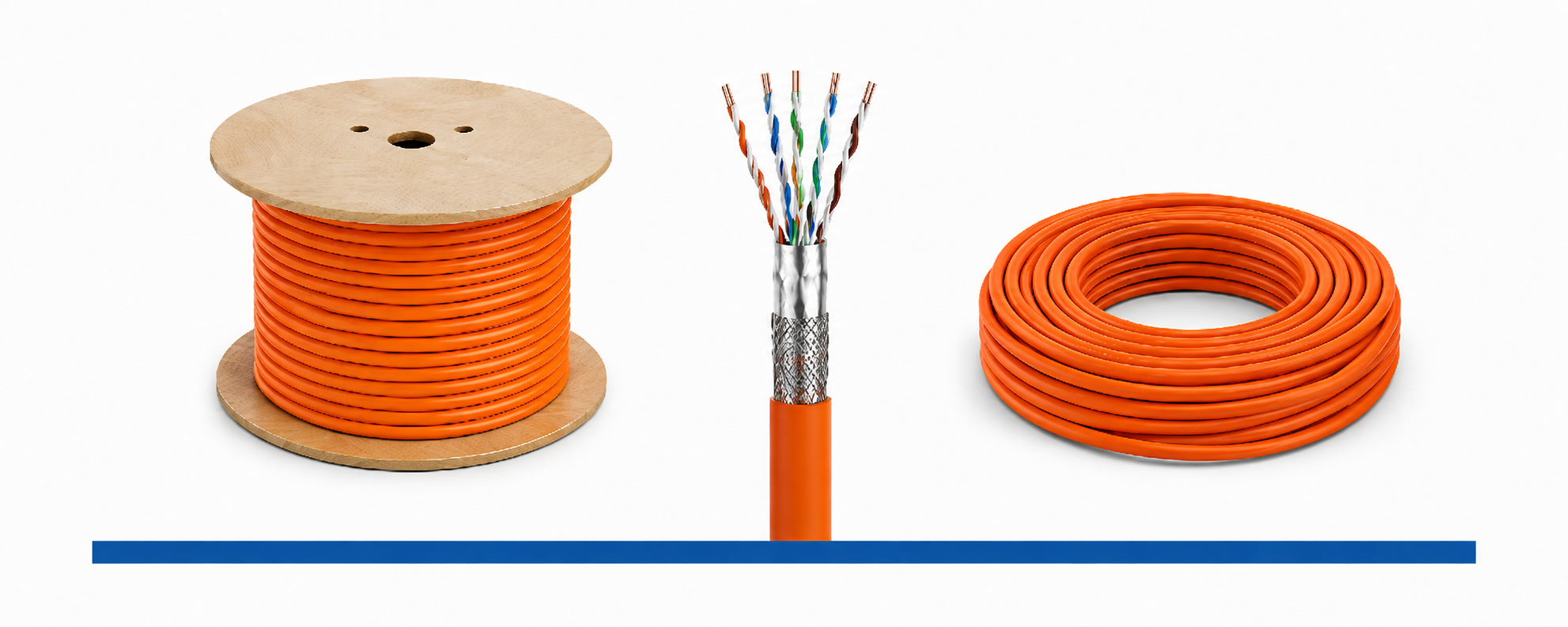

Кабели Cat.7 на ролки с S/FTP екраниране и масивни проводници AWG23/1; в зависимост от артикула – също и в дуплексен вариант.
Проверявайте категорията и мощността на PoE поотделно: Високата категория не означава автоматично, че кабелът е подходящ за PoE++ с 60 или 90 W. Решаващи са данните на артикула и цялостната връзка, състояща се от кабели, конектори, суич или инжектор и крайно устройство.
LAN и мрежови кабели за Ethernet, PoE и B2B проекти
Патч кабели за работно място и шкаф
Cat.8.1 за къси високоскоростни трасета
Кабели за полагане при стационарни инсталации
Кой мрежов кабел е подходящ за вашето приложение?
За правилния избор са решаващи три въпроса: Каква скорост на предаване на данни е необходима, как ще бъде прокаран кабелът и трябва ли той да пренася допълнително електроенергия? При това вземете предвид цялата мрежова верига, включително пач-панел, розетки, съединители и свързани устройства.
| Приложение | Продуктова група | Това е от значение |
|---|---|---|
| Работно място, суич и пач-панел | Кабел за свързване Cat.7 с RJ45 | Желана скорост на предаване на данни, дължина, цвят и PoE съвместимост |
| Къси високоскоростни връзки в шкафа | Кабел за свързване Cat.8.1 | Подходящ хардуер 25-/40GBASE-T и подходящо цялостно окабеляване |
| Постоянно окабеляване на сгради и етажи | Кабели на ролки и кабели за монтаж | Структура на проводниците, съединителни модули, обвивка, трасе на кабела и условия за полагане |
| Ограничена височина на монтаж на работното място | Плоски пач-кабели | Специфични за продукта данни за скорост на предаване, напречно сечение, радиус на огъване и съвместимост с PoE |
| Съединители, удължители и сервизно обслужване | LAN и RJ45 аксесоари | Категория, екраниране, контакти и съвместимост с планираното приложение |
Правилно класифициране на Cat.6A, Cat.7 и Cat.8.1
Cat.6A: 10 гигабита през RJ45
Кабелна инсталация Cat.6A, изградена съгласно стандартите, поддържа 10GBASE-T по един канал до 100 m. Това е общата дължина на преноса, а не автоматично допустимата дължина на един отделен пач кабел.
Суров кабел Cat.7 с RJ45
Предлаганите DINIC Cat.7 пач кабели комбинират Cat.7 суров кабел с RJ45 конектори, съответстващи на Cat.6A. Това не означава автоматично, че се получава пълна кабелна система от класа F. Категорията на кабела, конекторите и общата дължина трябва да се оценяват поотделно.
Cat.8.1: къси 25-/40-гигабитови трасета
Cat.8.1 е специфициран до 2000 MHz. За 25/40GBASE-T важи канал до 30 m при съответните условия на инсталиране. Кабелът Cat.8.1 не увеличава скоростта на съществуващ гигабитов порт.
PoE, PoE+ и PoE++: данни и електроенергия по един кабел
Power over Ethernet захранва подходящи мрежови устройства през линията за данни. PSE обозначава източника на ток, например PoE-суич или инжектор; PD е захранваното крайно устройство. Поради загубите по кабела на крайното устройство е налична по-малка мощност, отколкото на захранващия порт.
| Означение | IEEE стандарт / Тип | Мощност на PSE* | Мощност на PD* |
|---|---|---|---|
| PoE | 802.3af / тип 1 | 15,4 W | около 13 W |
| PoE+ | 802.3at / Тип 2 | 30 W | 25,5 W |
| PoE++ / 4PPoE | 802.3bt / Тип 3 | 60 W | 51 W |
| PoE++ / 4PPoE | 802.3bt / Тип 4 | 90 W | 71,3 W |
* Стойности на мощността за най-високия клас от съответния тип в система, отговаряща на стандарта. Не всеки порт поддържа най-високия клас. Трябва да се вземат предвид и действително присвоеният клас, крайното устройство и общият бюджет за мощност на комутатора.
Важно при избора на продукт: Patch кабелите DINIC Cat.7 и Cat.8.1 от тези продуктови групи са описани с PoE+ съгласно IEEE 802.3at. От това не може да се направи извод за общо одобрение за PoE++. За проекти с мощност 60 или 90 W е необходимо предварително да се изясни дали конкретните артикули и всички съединителни компоненти са подходящи.
Обърнете внимание на медното жило, AWG и дължината на кабела при PoE
Мед вместо CCA
CCA означава алуминий с медно покритие. В сравнение с меден проводник със същия размер той има по-високо електрическо съпротивление. За професионални PoE окабелявания трябва да се използват подходящи медни кабели; CCA не е равностоен заместител.
AWG не е сертификат за PoE
Колкото по-малко е числото AWG, толкова по-голямо е напречното сечение на проводника: AWG23 е по-дебел от AWG26. По-голямото напречно сечение на медния проводник намалява съпротивлението при останалите условия, които са еднакви. Одобрението за дадено ниво на PoE мощност обаче не се определя само от стойността на AWG.
Дължина, групиране и температура
Дългите трасета на кабелите увеличават падането на напрежението. При висока PoE-натоварване и плътно групирани кабели трябва да се обърне внимание и на загряването. Планирайте напречното сечение, дължината, околната температура и отвода на топлината като едно цяло.
Подходящо съчетаване на пач кабели, кабели за прокарване и екраниране
Гъвкаво свързване или твърда инсталация?
Патч кабелите са готови свързващи кабели за устройства, суичове и пачпанели. Предлаганите инсталационни кабели Cat.7 с масивни AWG23/1 проводници са предназначени за фиксирани кабелни трасета.
Конекторите и свързващите модули трябва да съответстват на типа на проводника, диапазона AWG и диаметъра на кабела. Дължината на ролката не дава информация за допустимата дължина на Ethernet трасето.
U/UTP, F/UTP или S/FTP?
U/UTP е неекраниран. F/UTP има общ фолиен екран. S/FTP комбинира оплетен екран с отделен фолиен екран за отделните двойки жици.
Изберете конструкцията в съответствие с електромагнитната среда. При екранираните системи трябва да се спазват правилното свързване на екрана и предвидената концепция за заземяване и изравняване на потенциалите.
Оболочка и място на използване: LSZH описва оболочка с ниско ниво на дим и без халогени. Няма автоматично одобрение за външно прокарване, влага, UV-излъчване или приложения с движещи се машини. Проверете отделно необходимите за мястото на използване характеристики на продукта и изискванията за пожарна безопасност.
Контролен списък за мрежови проекти и периодични нужди
Технически избор
- Определете скоростта на предаване на данни и интерфейсите на активните устройства.
- Изчислете общата дължина, включително всички пач-кабели.
- Проверете стандарта PoE, мощността на всяко крайно устройство и бюджета за комутатори.
- Съгласувайте медни проводници, напречно сечение, съединители и условия за полагане.
Закупуване и внедряване
- Съставете списък с дължини, цветове, бройки и необходимите ролки.
- Посочете опаковката, маркировката и необходимостта от повторна доставка.
- Преди внедряването проверете представителна комбинация от устройства.
- Поръчайте професионално измерване и документиране на фиксираните кабелни инсталации.
Често задавани въпроси за LAN кабели и PoE
Трябва ли ми Cat.8.1 за 10 гигабита?
Не. Подходящо цялостно окабеляване от Cat.6A е достатъчно за 10GBASE-T. Предлаганите Cat.7 RJ45 пач-кабели също са предназначени за съответните 10-гигабитови връзки.
Всеки кабел Cat.7 подходящ ли е за PoE++?
Не. Категорията описва характеристиките на предаването, а не автоматично допустимата мощност на PoE. За това са решаващи, наред с другото, структурата на проводника, дължината, температурата и конкретната сертификация на продукта.
При 90 W PoE достигат ли 90 W до устройството?
Не. При IEEE 802.3bt тип 4, клас 8 в система, отговаряща на стандарта, на захранващия порт са налични 90 W, а на крайното устройство – мощен бюджетен лимит от 71,3 W.
Мога ли просто да удължа мрежовия кабел?
Подходящ RJ45 съединител осигурява допълнително връзково място. Категорията, екранирането, съвместимостта с PoE и общата дължина трябва да продължат да отговарят на изискванията; удължаването не увеличава допустимата дължина на канала.
Заявка за LAN и PoE окабеляване за вашия проект
Имате ли нужда от мрежови кабели за няколко работни места, достъпни точки, камери или периодична нужда от инсталации? Изпратете ни вашите изисквания, за да проверим подходящите артикули, количества и варианти.
Приложение и техника
- Скорост на предаване на данни, комутатор и свързани крайни устройства
- Тип PoE или изисквания за мощност на всяко крайно устройство
- Патч-кабели или фиксирана кабелна инсталация; Дължини и съединителни компоненти
- Трасе на кабела, групиране и условия на околната среда
Количества и снабдяване
- Бройки, необходимост от ролки и желани цветове
- Категория, екраниране и напречно сечение, ако са посочени
- Опаковка, маркировка и, ако е необходимо, годишна нужда
- Желан срок за доставка или краен срок на проекта
Вашите данни ще бъдат използвани за техническа и търговска проверка. Заявката не представлява потвърждение за конкретна PoE мощност или наличност на артикула.
