Καλώδιο τροφοδοσίας HYBRID Ιαπωνία/ΗΠΑ, NEMA 1-15P προς C7, AWG 18, NISPT-2. VCTFK/NISPT-2, PSE/JET/cULus

Αρ:: CB-8-JUS
Lieferbar:
Απόθεμα:: 0 Κομμάτι
Warennummer:
EAN:: 4032528045122
ca.: - kg ανά Κομμάτι

Διαβαθμισμένες τιμές

1-999 τεμ.: κάθε 3,77 EUR
> 999 τεμ.: κάθε 2,45 EUR

DERZEIT KEIN BESTAND

3,77 EUR

συν 19% ΦΠΑ.

Ποσότητα

Προσθήκη στο σημειωματάριο

Περιγραφή του

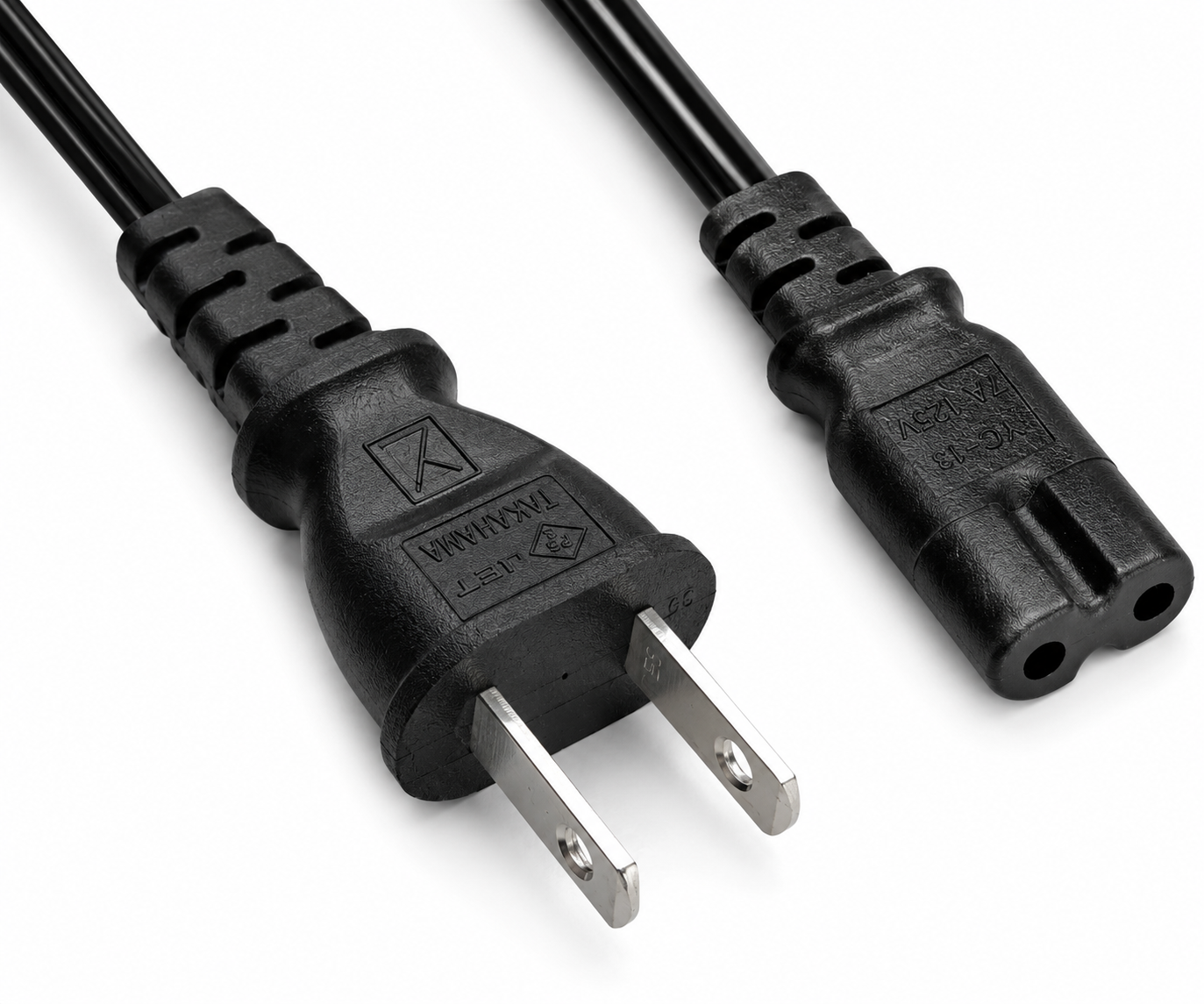

Υβριδικό καλώδιο τροφοδοσίας Ιαπωνία/ΗΠΑ NEMA 1-15P προς C7, 1,83 m, AWG18/0,75 mm², PSE/JET/cULus, μαύρο

Υβριδικό καλώδιο τροφοδοσίας Ιαπωνίας/ΗΠΑ με NEMA 1-15P σε C7, συνολικού μήκους 1830 ± 50 mm και υβριδικό καλώδιο VCTFK 2 x 0,75 mm² / NISPT-2 2/C 18 AWG. Το φύλλο τεχνικών χαρακτηριστικών αναγράφει τις πιστοποιήσεις PSE/JET και cULus.

Σύντομη περιγραφή

Τύπος προϊόντος: Υβριδικό καλώδιο τροφοδοσίας Ιαπωνίας/ΗΠΑ

Σύνδεση: NEMA 1-15P σε C7

Μήκος: 1830 ± 50 mm

Μοντέλα βυσμάτων: YP-11 / YC-13

Καλώδιο: VCTFK / NISPT-2

Διατομή αγωγού: 2 x 0,75 mm² / 2/C 18 AWG

Χρώμα: Μαύρο

Πιστοποιήσεις: PSE/JET, cULus

Κωδικός προϊόντος: CB-8-JUS

EAN: 4032528045122

Πλεονεκτήματα

Υβριδική έκδοση VCTFK 2 x 0,75 mm² και NISPT-2 2/C 18 AWG
NEMA 1-15P σε C7 σύμφωνα με την αντιστοίχιση προϊόντων MAG
Συνολικό μήκος σύμφωνα με το τεχνικό σχέδιο 1830 ± 50 mm
Μαύρη έκδοση σύμφωνα με τον κατάλογο εξαρτημάτων στο δελτίο δεδομένων
PSE/JET και cULus σύμφωνα με το δελτίο δεδομένων
Κωδικός προϊόντος CB-8-JUS και EAN 4032528045122 για την ακριβή προμήθεια

Περιγραφή προϊόντος

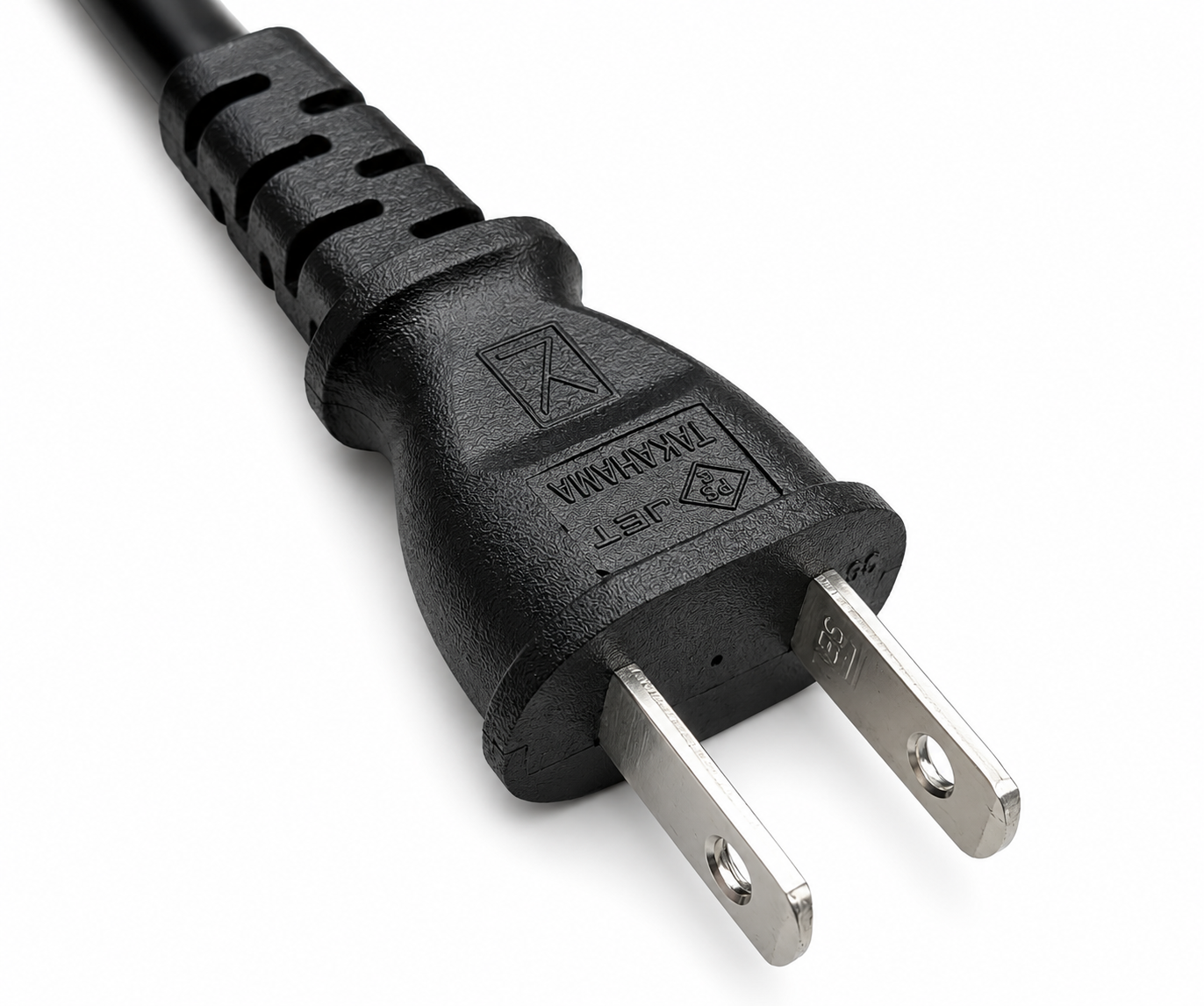

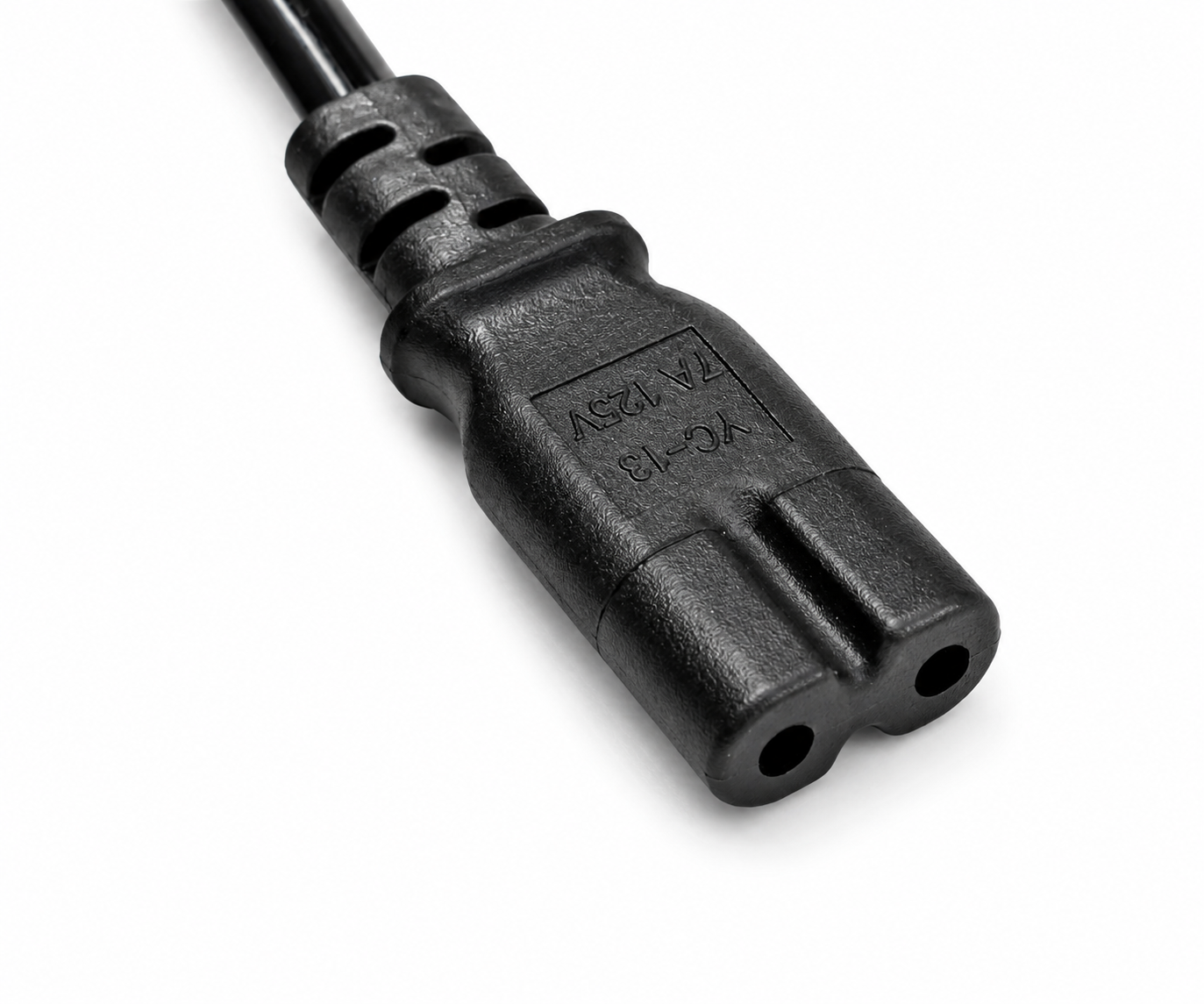

Το υβριδικό καλώδιο τροφοδοσίας Ιαπωνίας/ΗΠΑ CB-8-JUS συνδέει, σύμφωνα με την ονομασία προϊόντος της MAG, ένα βύσμα NEMA 1-15P με μια υποδοχή C7. Το τεχνικό σχέδιο αναφέρει τα μοντέλα βυσμάτων YP-11 και YC-13 και καθορίζει μήκος 1830 ± 50 mm για το συναρμολογημένο καλώδιο.

Το καλώδιο είναι τύπου VCTFK 2 x 0,75 mm² ή NISPT-2 2/C 18 AWG. Στο δελτίο δεδομένων αναφέρονται για το καλώδιο 105 °C και 300 V. Η σήμανση του καλωδίου περιλαμβάνει τα σήματα cULus E241374, VW-1 καθώς και PSE/JET. Ως πρότυπα αναφέρονται τα UL 62, UL 1581 και JIS C3306.

Πιστοποιήσεις ανά αγορά προορισμού

Ιαπωνία

PSE / JET

ΗΠΑ / Καναδάς

cULus

Τυπικοί τομείς εφαρμογής

Διεθνής προμήθεια συσκευών και έργων με απαιτούμενο συνδυασμό σύνδεσης NEMA 1-15P σε C7
Αντικατάσταση και ανάγκες ανταλλαγής με δεδομένη διαμόρφωση βύσματος και σύνδεσμου
Προμήθεια σειράς και έργου με απαιτήσεις για καλώδια VCTFK/NISPT-2 και τις πιστοποιήσεις που αναφέρονται στο δελτίο δεδομένων

Τεχνικά χαρακτηριστικά

Κωδικός προϊόντος

CB-8-JUS

EAN

4032528045122

Τύπος προϊόντος

Υβριδικό καλώδιο τροφοδοσίας Ιαπωνίας/ΗΠΑ

Σύνδεση

NEMA 1-15P σε C7

Μοντέλα βυσμάτων

YP-11 / YC-13

Μήκος

1830 ± 50 mm σύμφωνα με το σχέδιο

Χρώμα

Μαύρο

Τύπος καλωδίου

VCTFK 0,75 x 2C / NISPT-2 18 x 2C

Διάμετρος αγωγού

18 AWG (0,824 mm²) / VCTFK 2 x 0,75 mm²

Υλικό αγωγού

Ανόπτητος γυμνός χαλκός

Δομή αγωγού

41 x Ø 0,16 ± 0,005 mm

Αριθμός αγωγών

Χρώματα αγωγών

Μπλε / Καφέ

Μόνωση αγωγών

PVC

Πάχος μόνωσης

0,76 mm μέσος όρος ελάχιστου πάχους· 0,69 mm ελάχιστο πάχος σε κάθε σημείο

Διάμετρος αγωγού

2,75 ± 0,10 mm

Εξωτερικές διαστάσεις

περίπου 4,5 ± 0,1 / 7,2 ± 0,15 mm

Ονομαστική τάση καλωδίου

300 V

Μέγιστη θερμοκρασία καλωδίου

105 °C

Σήμανση βύσματος

7 A / 125 V

Αντίσταση αγωγού

μέγ. 24,4 Ω/km στους 20 °C

Αντοχή σε τάση

AC 2,0 kV / 15 λεπτά, χωρίς διάρρηξη

Δοκιμή σπινθήρα

5,0 kV

Δοκιμή κάμψης εν ψυχρώ

-20 °C / 4 ώρες, χωρίς σχηματισμό ρωγμών

Δοκιμή θερμικού σοκ

150 ± 2 °C / 1 ώρα, χωρίς ρωγμές

Πρότυπα καλωδίων

UL 62, UL 1581, JIS C3306

Πιστοποιήσεις

PSE/JET, cULus

Σήμανση καλωδίου

cULus E241374, NISPT-2, VW-1, PSE/JET, VCTFK

Συμβατότητα

Προορίζεται για εφαρμογές στις οποίες απαιτείται ο συνδυασμός σύνδεσης NEMA 1-15P με C7. Πριν από την προμήθεια, πρέπει να ελέγχονται το σχήμα της σύνδεσης, οι ηλεκτρικές απαιτήσεις και οι απαιτούμενες πιστοποιήσεις ή σήμανσεις.

Σημειώσεις σχετικά με τα ηλεκτρικά χαρακτηριστικά

Οι τιμές 300 V και 105 °C αναφέρονται στο δελτίο δεδομένων ως χαρακτηριστικά του εύκαμπτου καλωδίου VCTFK/NISPT-2. Το τεχνικό σχέδιο παρουσιάζει στον συνδετήρα σήμανση 7 A / 125 V.

Οδηγίες επιλογής και πρακτικές συμβουλές

Για την επιλογή, θα πρέπει να ληφθούν υπόψη ιδίως το NEMA 1-15P σε C7, το μήκος 1830 ± 50 mm που αναγράφεται στο σχέδιο, καθώς και το υβριδικό καλώδιο VCTFK 2 x 0,75 mm² / NISPT-2 2/C 18 AWG. Η σαφής ταυτοποίηση κατά την αγορά γίνεται μέσω του κωδικού προϊόντος CB-8-JUS ή του κωδικού EAN 4032528045122.

Συχνές ερωτήσεις

Ποιες συνδέσεις διαθέτει το καλώδιο τροφοδοσίας;

Η MAG διαθέτει το προϊόν ως υβριδικό καλώδιο τροφοδοσίας με σύνδεσμο NEMA 1-15P σε C7.

Ποιο μήκος αναφέρεται στο τεχνικό δελτίο;

Το τεχνικό σχέδιο αναφέρει συνολικό μήκος 1830 ± 50 mm.

Ποιες διατομές καλωδίων προδιαγράφονται;

Το τεχνικό δελτίο αναφέρει VCTFK 2 x 0,75 mm² καθώς και NISPT-2 2/C 18 AWG ή 0,824 mm².

Ποιες πιστοποιήσεις αναφέρονται στο δελτίο δεδομένων;

Το φύλλο δεδομένων αναφέρει τις πιστοποιήσεις PSE/JET καθώς και cULus.

Ποια πρότυπα αναφέρονται για το καλώδιο;

Στις προδιαγραφές του καλωδίου αναφέρονται τα πρότυπα UL 62, UL 1581 και JIS C3306.

Περιεχόμενα συσκευασίας

1 x υβριδικό καλώδιο τροφοδοσίας CB-8-JUS, NEMA 1-15P προς C7
