Καλώδια LAN και δικτύου για Ethernet, PoE και έργα B2B

Κατάλληλα καλώδια για χώρους εργασίας, ερμάρια δικτύου και καλωδίωση κτιρίων: Στη MAG, τα εξειδικευμένα καταστήματα, οι εταιρείες συστημάτων και οι εταιρείες εγκατάστασης θα βρουν καλώδια σύνδεσης DINIC, καλώδια εγκατάστασης και εξαρτήματα RJ45 για επαγγελματικά έργα δικτύων.

Επιλέξτε ανάλογα με τον ρυθμό μεταφοράς δεδομένων, το μήκος του καλωδίου, τα εξαρτήματα σύνδεσης και τις απαιτήσεις ισχύος PoE. Η γκάμα περιλαμβάνει καλώδια σύνδεσης Cat.7 με βύσματα RJ45 συμβατά με Cat.6A, καλώδια σύνδεσης Cat.8.1 καθώς και καλώδια εγκατάστασης Cat.7. Για την τροφοδοσία σημείων πρόσβασης (Access Points), καμερών IP και τηλεφώνων VoIP, είναι επίσης καθοριστική η συμβατότητα του εκάστοτε προϊόντος με το πρότυπο PoE.

Καλώδια σύνδεσης για σταθμούς εργασίας και ράφια

Ακατέργαστο καλώδιο Cat.7, S/FTP, αγωγός χαλκού AWG26 και μανδύας LSZH για κατάλληλες συνδέσεις RJ45 έως 10 Gbit/s.

Δείτε τα καλώδια σύνδεσης Cat.7 →

Cat.8.1 για μικρές αποστάσεις υψηλής ταχύτητας

Θωρακισμένα καλώδια σύνδεσης RJ45 έως 2000 MHz για συνδέσεις 25-/40GBASE-T κατάλληλης σχεδίασης.

Δείτε τα καλώδια σύνδεσης Cat.8.1 →

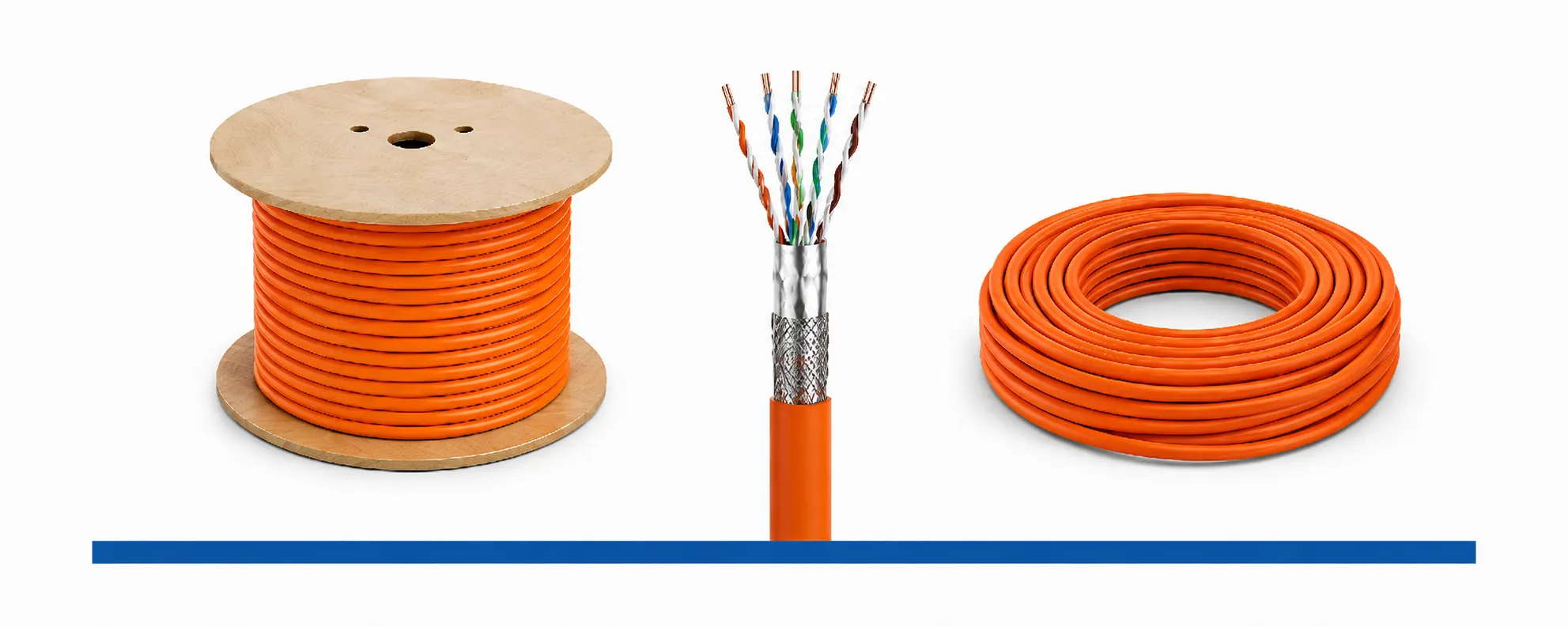

Καλώδια εγκατάστασης για μόνιμες εγκαταστάσεις

Καλώδια Cat.7 σε ρολά με θωράκιση S/FTP και συμπαγείς αγωγούς AWG23/1· ανάλογα με το προϊόν, διατίθενται και σε έκδοση Duplex.

Δείτε τα καλώδια εγκατάστασης →

Ελέγξτε ξεχωριστά την κατηγορία και την ισχύ PoE: Μια υψηλή ένδειξη κατηγορίας δεν σημαίνει αυτόματα συμβατότητα με PoE++ στα 60 ή 90 W. Καθοριστικά είναι τα χαρακτηριστικά του προϊόντος και η πλήρης σύνδεση που αποτελείται από καλώδια, συνδετήρες, διακόπτη ή εγχυτήρα και τερματικό.

Οδηγός επιλογής για αγορά, εγκατάσταση και ενσωμάτωση συστημάτων

Ποιο καλώδιο δικτύου ταιριάζει στην εφαρμογή σας;

Για να κάνετε τη σωστή επιλογή, τρία ερωτήματα είναι καθοριστικά: Ποιος ρυθμός μεταφοράς δεδομένων απαιτείται, πώς θα τοποθετηθεί το καλώδιο και πρέπει να μεταφέρει επιπλέον ρεύμα; Λάβετε υπόψη ολόκληρη τη διαδρομή του δικτύου, συμπεριλαμβανομένων του πίνακα διακλάδωσης, των πριζών, των συνδετήρων και των συνδεδεμένων συσκευών.

Εφαρμογή Ομάδα προϊόντων Τι έχει σημασία
Θέση εργασίας, διακόπτης και πίνακας σύνδεσης Καλώδιο σύνδεσης Cat.7 με RJ45 Επιθυμητός ρυθμός μεταφοράς δεδομένων, μήκος, χρώμα και πιστοποίηση PoE
Σύντομες συνδέσεις υψηλής ταχύτητας στο ράφι Καλώδιο σύνδεσης Cat.8.1 Κατάλληλο υλικό 25/40GBASE-T και κατάλληλη συνολική καλωδίωση
Μόνιμη καλωδίωση κτιρίου και ορόφων Καλώδια σε ρολά και καλώδια εγκατάστασης Δομή αγωγών, μονάδες σύνδεσης, περίβλημα, διαδρομή καλωδίων και συνθήκες τοποθέτησης
Περιορισμένο ύψος εγκατάστασης στο χώρο εργασίας Επίπεδα καλώδια σύνδεσης Ειδικά για κάθε προϊόν χαρακτηριστικά: ρυθμός μεταφοράς δεδομένων, διατομή, ακτίνα κάμψης και συμβατότητα με PoE
Συνδέσεις, προεκτάσεις και σέρβις Αξεσουάρ LAN και RJ45 Κατηγορία, θωράκιση, επαφές και καταλληλότητα για την προβλεπόμενη εφαρμογή

Σωστή ταξινόμηση των κατηγοριών Cat.6A, Cat.7 και Cat.8.1

Cat.6A: 10 Gigabit μέσω RJ45

Μια καλωδίωση Cat.6A κατασκευασμένη σύμφωνα με τα πρότυπα υποστηρίζει 10GBASE-T μέσω ενός καναλιού έως 100 m. Αυτή είναι η συνολική απόσταση μετάδοσης, όχι απαραίτητα το επιτρεπόμενο μήκος ενός μεμονωμένου καλωδίου σύνδεσης.

Ακατέργαστα καλώδια Cat.7 με RJ45

Τα προσφερόμενα καλώδια σύνδεσης DINIC Cat.7 συνδυάζουν ακατέργαστα καλώδια Cat.7 με βύσματα RJ45 συμβατά με Cat.6A. Αυτό δεν συνεπάγεται αυτόματα μια πλήρη καλωδίωση Class F. Η κατηγορία καλωδίου, οι σύνδεσμοι και η συνολική απόσταση πρέπει να αξιολογούνται ξεχωριστά.

Cat.8.1: σύντομες διαδρομές 25/40 Gigabit

Η Cat.8.1 έχει προδιαγραφές έως 2000 MHz. Για το 25/40GBASE-T ισχύει μήκος καναλιού έως 30 m υπό τις αντίστοιχες συνθήκες εγκατάστασης. Ένα καλώδιο Cat.8.1 δεν αυξάνει την ταχύτητα μιας υπάρχουσας θύρας Gigabit.

PoE, PoE+ και PoE++: δεδομένα και ρεύμα μέσω ενός καλωδίου

Το Power over Ethernet τροφοδοτεί συμβατές συσκευές δικτύου μέσω της γραμμής δεδομένων. Ο όρος PSE αναφέρεται στην πηγή ρεύματος, όπως ένας διακόπτης PoE ή ένας εγχυτήρας· το PD είναι η τροφοδοτούμενη τελική συσκευή. Λόγω των απωλειών στη γραμμή, στη τελική συσκευή διατίθεται λιγότερη ισχύς από ό,τι στη θύρα τροφοδοσίας.

Ονομασία Πρότυπο IEEE / Τύπος Ισχύς στο PSE* Ισχύς στο PD*
PoE 802.3af / Τύπος 1 15,4 W περίπου 13 W
PoE+ 802.3at / Τύπος 2 30 W 25,5 W
PoE++ / 4PPoE 802.3bt / Τύπος 3 60 W 51 W
PoE++ / 4PPoE 802.3bt / Τύπος 4 90 W 71,3 W

* Τιμές ισχύος της αντίστοιχης υψηλότερης κλάσης του τύπου σε σύστημα σύμφωνο με τα πρότυπα. Δεν υποστηρίζει κάθε θύρα την υψηλότερη κλάση. Πρέπει επίσης να λαμβάνονται υπόψη η πραγματικά εκχωρημένη κλάση, η τερματική συσκευή και το συνολικό όριο ισχύος του διακόπτη. Σημαντικό για την επιλογή προϊόντος: Τα καλώδια σύνδεσης DINIC Cat.7 και Cat.8.1 αυτών των ομάδων προϊόντων συμμορφώνονται με το πρότυπο PoE+ σύμφωνα με το IEEE 802.3at.

Σημαντικό για την επιλογή προϊόντων: Τα καλώδια σύνδεσης DINIC Cat.7 και Cat.8.1 αυτών των ομάδων προϊόντων περιγράφονται με PoE+ σύμφωνα με το πρότυπο IEEE 802.3at. Από αυτό δεν μπορεί να συναχθεί γενική έγκριση για PoE++. Για έργα 60 ή 90 W, πρέπει να διευκρινιστεί εκ των προτέρων η καταλληλότητα των συγκεκριμένων προϊόντων και όλων των εξαρτημάτων σύνδεσης.

Προσέξτε τον χαλκό, το AWG και το μήκος του καλωδίου στο PoE

Χαλκός αντί για CCA

Το CCA αναφέρεται σε αλουμίνιο με επικάλυψη χαλκού. Σε σύγκριση με έναν αγωγό χαλκού ίδιου μεγέθους, έχει μεγαλύτερη ηλεκτρική αντίσταση. Για επαγγελματικές καλωδιώσεις PoE πρέπει να χρησιμοποιούνται κατάλληλα καλώδια χαλκού· το CCA δεν αποτελεί ισοδύναμο υποκατάστατο.

Το AWG δεν αποτελεί πιστοποίηση PoE

Όσο μικρότερος είναι ο αριθμός AWG, τόσο μεγαλύτερη είναι η διατομή του αγωγού: το AWG23 είναι παχύτερο από το AWG26. Μια μεγαλύτερη διατομή χαλκού μειώνει την αντίσταση, υπό τις ίδιες, κατά τα άλλα, συνθήκες. Ωστόσο, η έγκριση για ένα επίπεδο ισχύος PoE δεν προκύπτει μόνο από τον αριθμό AWG. Το μήκος, η δέσμευση και η θερμοκρασία παίζουν επίσης σημαντικό ρόλο.

Μήκος, ομαδοποίηση και θερμοκρασία

Οι μεγάλες διαδρομές καλωδίων αυξάνουν την πτώση τάσης. Σε περίπτωση υψηλού φορτίου PoE και πυκνά δεμένων καλωδίων, πρέπει επιπλέον να λαμβάνεται υπόψη η θέρμανση. Σχεδιάστε από κοινού τη διατομή, το μήκος, τη θερμοκρασία περιβάλλοντος και την απαγωγή θερμότητας.

Συνδυάστε κατάλληλα καλώδια σύνδεσης, καλώδια εγκατάστασης και θωράκιση

Ευέλικτη σύνδεση ή σταθερή εγκατάσταση;

Τα καλώδια σύνδεσης είναι έτοιμα καλώδια σύνδεσης για συσκευές, διακόπτες και πίνακες σύνδεσης. Τα προσφερόμενα καλώδια εγκατάστασης Cat.7 με συμπαγείς αγωγούς AWG23/1 προορίζονται για μόνιμες διαδρομές καλωδίων.

Οι σύνδεσμοι και οι μονάδες σύνδεσης πρέπει να ταιριάζουν με τον τύπο του αγωγού, το εύρος AWG και τη διάμετρο του καλωδίου. Το μήκος του ρολού δεν αποτελεί ένδειξη για το επιτρεπόμενο μήκος της διαδρομής Ethernet.

U/UTP, F/UTP ή S/FTP;

Το U/UTP είναι μη θωρακισμένο. Το F/UTP διαθέτει μια κοινή θωράκιση με μεμβράνη. Το S/FTP συνδυάζει μια πλεγμένη θωράκιση με ξεχωριστή θωράκιση με μεμβράνη για κάθε ζεύγος αγωγών.

Επιλέξτε τη δομή ανάλογα με το ηλεκτρομαγνητικό περιβάλλον. Σε θωρακισμένα συστήματα πρέπει να τηρούνται η ορθή σύνδεση της θωράκισης και το προβλεπόμενο σχέδιο γείωσης και εξισορρόπησης δυναμικού.

Μανδύας και τόπος χρήσης: Το LSZH περιγράφει έναν μανδύα χαμηλής εκπομπής καπνού, χωρίς αλογόνα. Δεν παρέχεται αυτόματη έγκριση για εξωτερική εγκατάσταση, υγρασία, έκθεση σε υπεριώδη ακτινοβολία ή εφαρμογές σε κινούμενα μηχανήματα. Ελέγξτε ξεχωριστά τις απαιτούμενες για τον τόπο χρήσης ιδιότητες του προϊόντος και τις απαιτήσεις πυρασφάλειας.

Λίστα ελέγχου για έργα δικτύων και επαναλαμβανόμενες ανάγκες

Τεχνική επιλογή

  • Καθορίστε τον ρυθμό μεταφοράς δεδομένων και τις διεπαφές των ενεργών συσκευών.
  • Καταγράψτε το συνολικό μήκος, συμπεριλαμβανομένων όλων των καλωδίων σύνδεσης.
  • Ελέγξτε το πρότυπο PoE, την ισχύ ανά τερματική συσκευή και τον προϋπολογισμό για τους διακόπτες.
  • Συντονίστε τους χαλκούς αγωγούς, τη διατομή, τους συνδετήρες και τις συνθήκες τοποθέτησης.

Αγορά και υλοποίηση

  • Συγκεντρώστε τα μήκη, τα χρώματα, τον αριθμό τεμαχίων και τις απαιτήσεις σε ρολά.
  • Καθορίστε τη συσκευασία, τη σήμανση και τις μελλοντικές ανάγκες ανανέωσης.
  • Πριν από την εγκατάσταση, ελέγξτε έναν αντιπροσωπευτικό συνδυασμό συσκευών.
  • Να πραγματοποιηθεί επαγγελματική μέτρηση και τεκμηρίωση των μόνιμων καλωδιώσεων.

Συχνές ερωτήσεις σχετικά με τα καλώδια LAN και το PoE

Χρειάζομαι Cat.8.1 για 10 Gigabit;

Όχι. Μια κατάλληλη συνολική καλωδίωση Cat.6A αρκεί για 10GBASE-T. Επίσης, τα προσφερόμενα καλώδια σύνδεσης Cat.7-RJ45 προορίζονται για τις αντίστοιχες συνδέσεις 10 Gigabit.

Είναι κάθε καλώδιο Cat.7 κατάλληλο για PoE++;

Όχι. Η κατηγορία περιγράφει τις ιδιότητες μετάδοσης, όχι αυτομάτως την επιτρεπόμενη ισχύ PoE. Για αυτό, καθοριστικοί παράγοντες είναι, μεταξύ άλλων, η δομή των αγωγών, το μήκος, η θερμοκρασία και η συγκεκριμένη έγκριση του προϊόντος.

Σε περίπτωση PoE 90 W, φτάνουν και τα 90 W στη συσκευή;

Όχι. Στο πρότυπο IEEE 802.3bt τύπου 4, κλάσης 8, σε ένα σύστημα που συμμορφώνεται με το πρότυπο, τα 90 W στη θύρα τροφοδοσίας αντιστοιχούν σε διαθέσιμη ισχύ 71,3 W στη τελική συσκευή.

Μπορώ απλά να επιμηκύνω το καλώδιο δικτύου;

Ένας κατάλληλος σύνδεσμος RJ45 δημιουργεί μια επιπλέον υποδοχή. Η κατηγορία, η θωράκιση, η συμβατότητα με PoE και το συνολικό μήκος πρέπει να εξακολουθούν να ταιριάζουν· μια προέκταση δεν αυξάνει το επιτρεπόμενο μήκος καναλιού.
