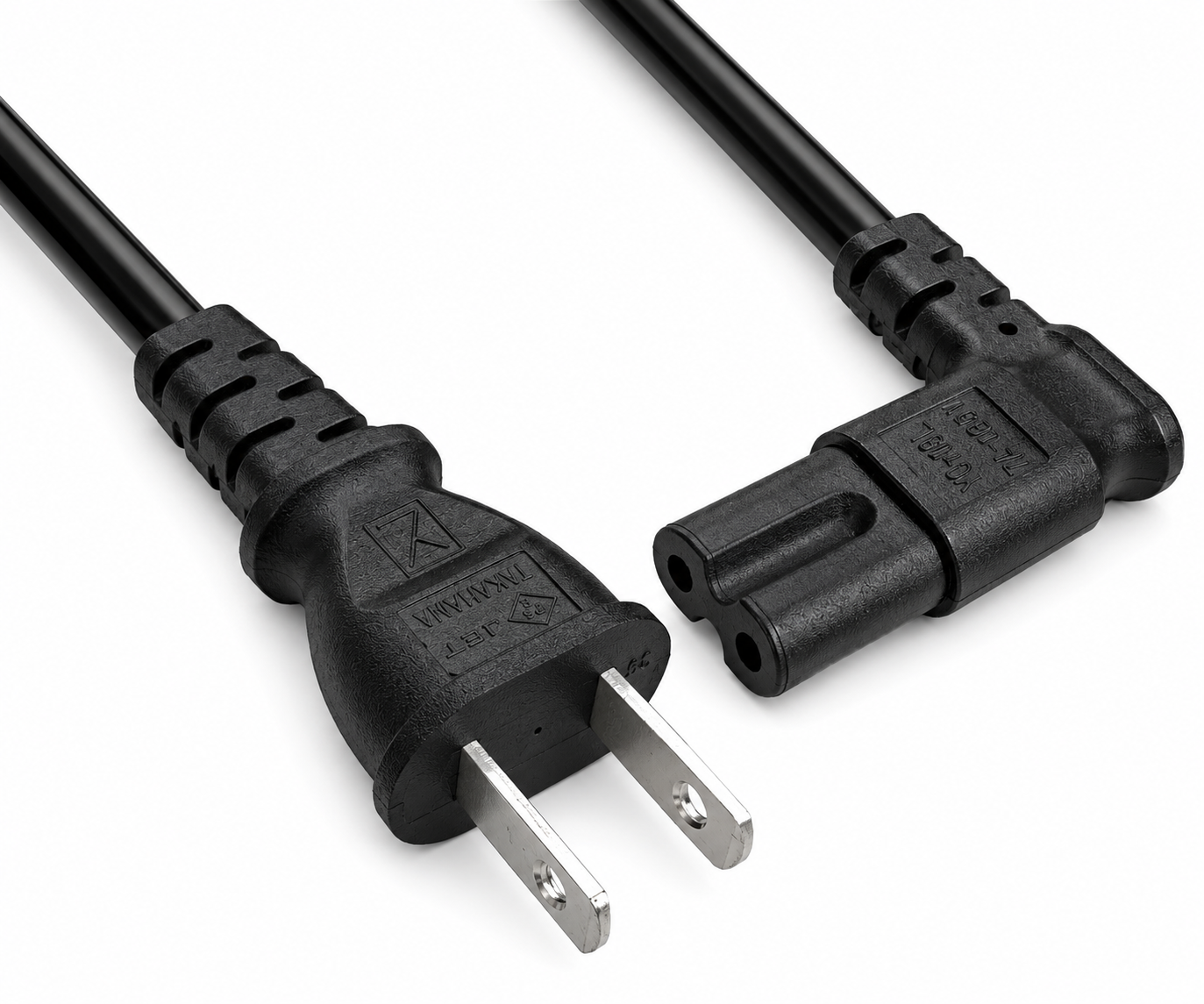

Καλώδιο τροφοδοσίας Ιαπωνίας τύπου A προς C7 90° (αριστερά, δεξιά), VCTFK, πιστοποίηση: PSE, JET, μαύρο, μήκος 1,80 m

Πλεονεκτήματα

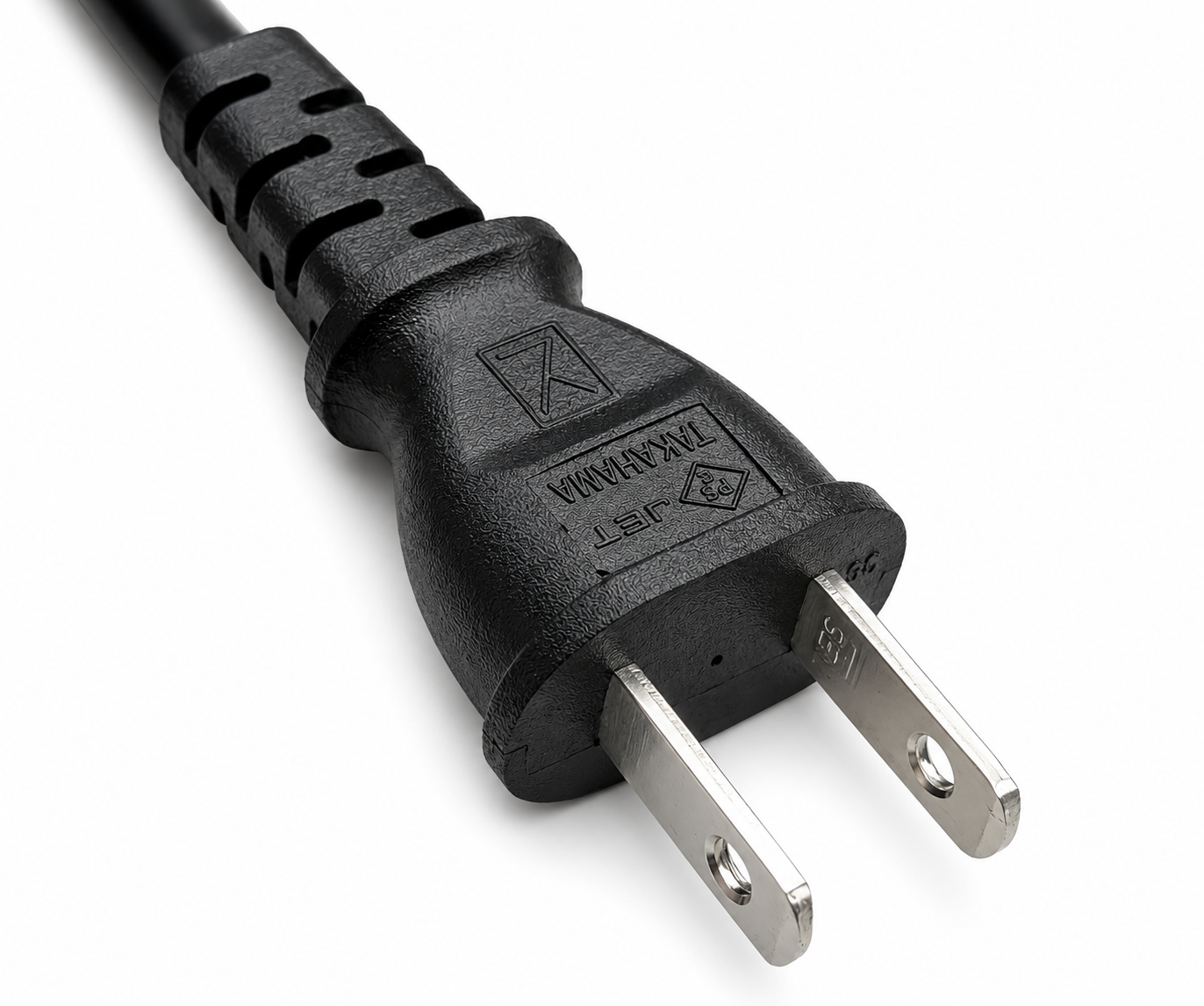

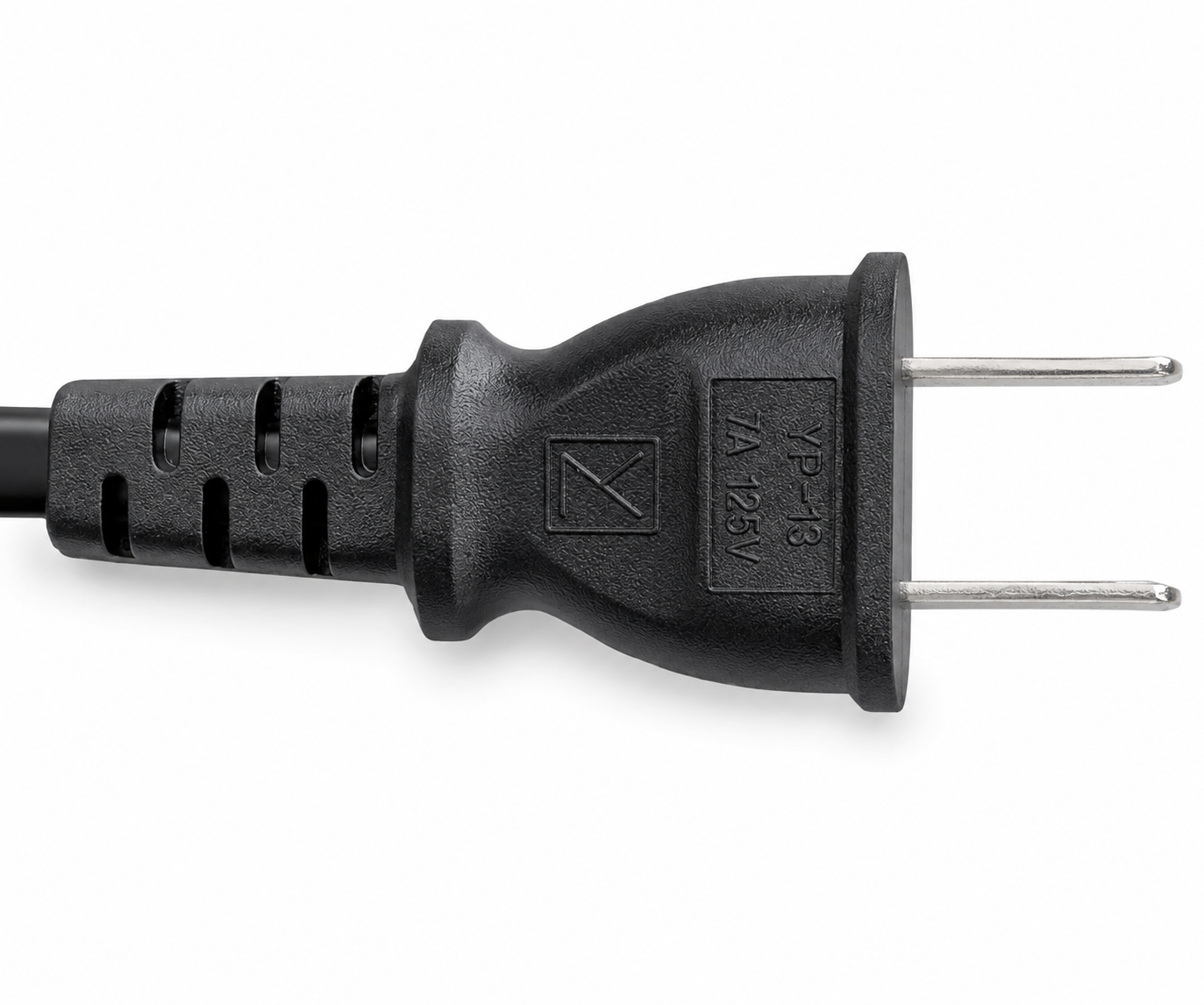

• Ιαπωνικό βύσμα τύπου Α σύμφωνα με το πρότυπο JIS C 8303, 2 πόλων

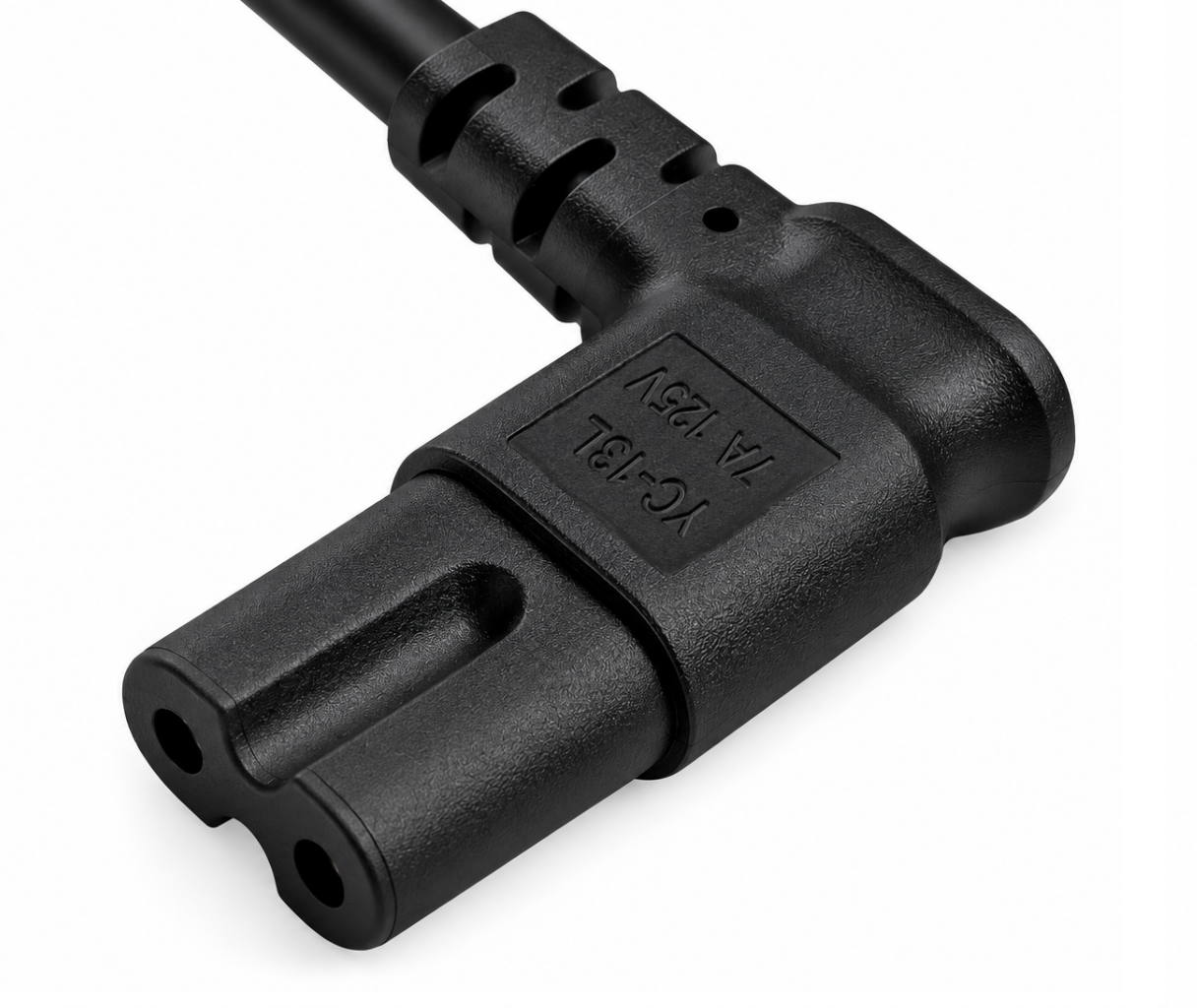

• IEC 60320 C7 (YC-13L) σε εκδοχή με γωνία 90° «αριστερά»
• Γωνιακή σύνδεση C7 για εξοικονόμηση χώρου κατά τη δρομολόγηση του καλωδίου απευθείας στη συσκευή
• Καλώδιο VCTFK 2-αδρικό με διατομή αγωγού 2 × 0,75 mm²
• Πιστοποιήσεις PSE και JET για την ιαπωνική αγορά
• Έκδοση χύδην για ανάγκες έργων και ενσωμάτωση σε σειρά παραγωγής

Περιγραφή προϊόντος

Το καλώδιο τροφοδοσίας Ιαπωνίας τύπου Α σύμφωνα με το πρότυπο IEC 60320 C7 συνδέει μια ιαπωνική πρίζα τύπου Α σύμφωνα με το πρότυπο JIS C 8303 με συσκευές που διαθέτουν είσοδο συσκευής IEC 60320 C8. Ο σύνδεσμος συσκευής C7 έχει γωνία 90° και είναι σχεδιασμένος ως έκδοση «αριστερά». Αυτό επιτρέπει την οικονομία χώρου κατά τη διάταξη του καλωδίου σύνδεσης, ειδικά όταν ο χώρος πίσω από τη συσκευή είναι περιορισμένος.

Το μαύρο καλώδιο VCTFK, μήκους 1,80 m, είναι διπολικό και έχει διατομή αγωγού 2 × 0,75 mm². Το καλώδιο προορίζεται για την ιαπωνική αγορά και φέρει τις πιστοποιήσεις PSE και JET στη σελίδα του προϊόντος. Ο κωδικός προϊόντος είναι CB-8-J-L, ενώ ο κωδικός EAN είναι 4032528035321.

Πιστοποιήσεις ανάλογα με την αγορά προορισμού

Ιαπωνία

PSE, JET

Τομείς εφαρμογής

• Ενσωμάτωση συστημάτων και συναρμολόγηση συσκευών για την ιαπωνική αγορά
• Συσκευές πληροφορικής και οπτικοακουστικές με υποδοχή IEC-60320-C8
• Τροφοδοτικά, συσκευές αναπαραγωγής πολυμέσων, οθόνες και άλλες συσκευές με υποδοχή C8
• Εγκαταστάσεις με περιορισμένο χώρο πίσω από την πρίζα
• Συντήρηση, αντικατάσταση και εξοπλισμός συσκευών σύμφωνα με τις απαιτήσεις κάθε χώρας

Τεχνικά χαρακτηριστικά

Συμβατότητα

Ο σύνδεσμος συσκευής IEC-60320-C7 προορίζεται για συσκευές με αντίστοιχη υποδοχή IEC-60320-C8. Η σύνδεση με το δίκτυο πραγματοποιείται μέσω του 2-πολικού ιαπωνικού βύσματος τύπου Α σύμφωνα με το πρότυπο JIS C 8303.

Το καλώδιο σύνδεσης είναι διπολικό και δεν διαθέτει αγωγό γείωσης. Πριν από τη χρήση, πρέπει να ελέγχονται η μορφή σύνδεσης και οι ηλεκτρικές προδιαγραφές της εκάστοτε συσκευής.

Σημειώσεις σχετικά με τη γωνιακή έκδοση

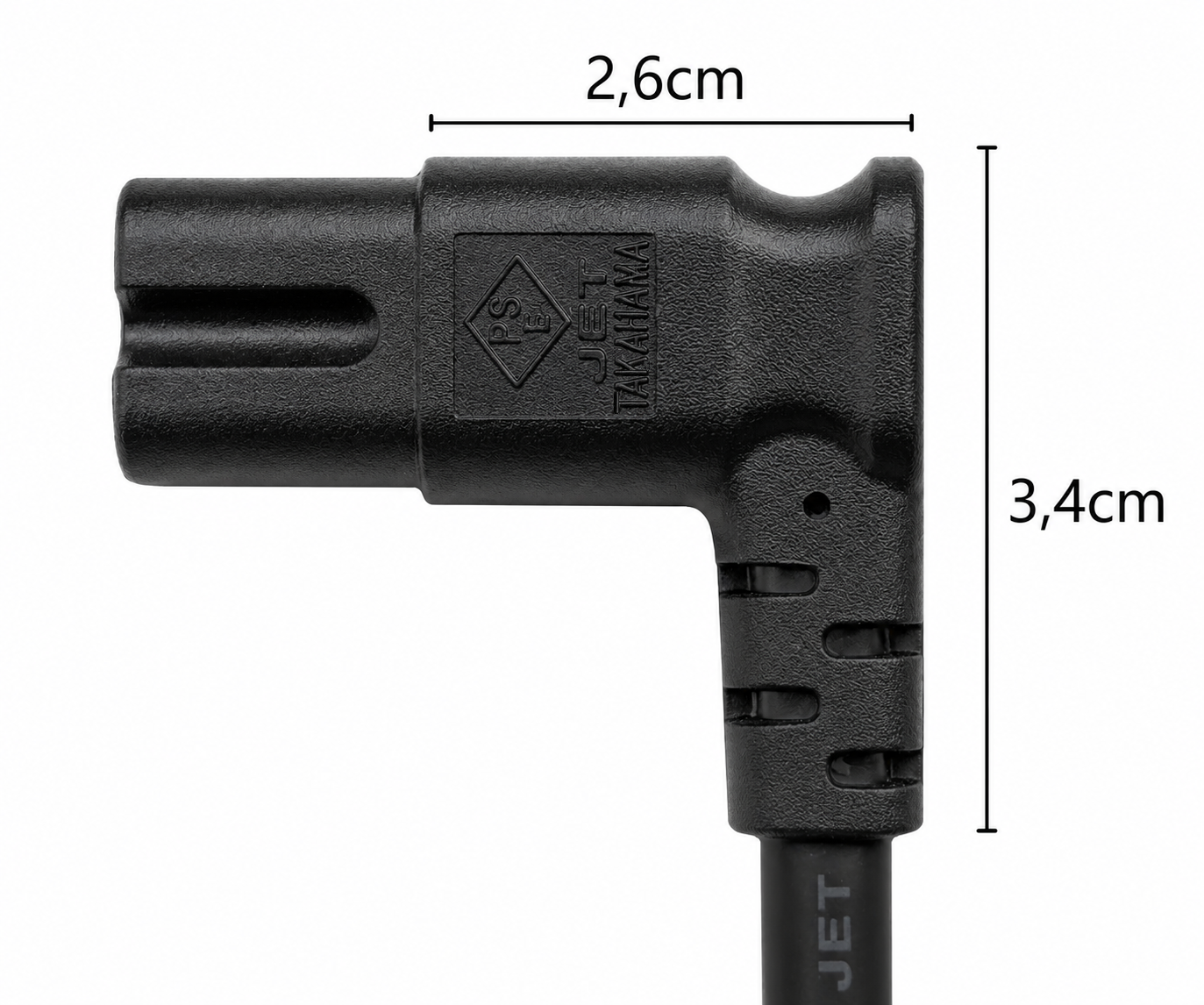

Ο σύνδεσμος IEC-C7 αναφέρεται ως γωνιακή έκδοση 90° «αριστερά». Δεδομένου ότι οι ονομασίες «αριστερά», «δεξιά», «πάνω» και «κάτω» μπορεί να εξαρτώνται από την κατεύθυνση παρατήρησης, για την επιλογή της απαιτούμενης γωνιακής κατεύθυνσης είναι καθοριστική η εικόνα του προϊόντος.

Για τα ιαπωνικά βύσματα ισχύουν, από τις 18.09.2015, πρόσθετες απαιτήσεις όσον αφορά τον δείκτη αντοχής σε ιχνηλάτηση (Proof Tracking Index, PTI) και τη δοκιμή ανάφλεξης με πυρακτωμένο σύρμα (Glow Wire Ignition Test, GWI). Τα σχετικά έγγραφα βρίσκονται στην ενότητα «Φύλλα δεδομένων και πιστοποιητικά» της σελίδας του προϊόντος.

Οδηγίες επιλογής και πρακτικές συμβουλές

Κατά την επιλογή πρέπει να λαμβάνονται υπόψη ιδίως η είσοδος συσκευής IEC-C8, η απαιτούμενη γωνιακή κατεύθυνση του συνδετήρα C7 και η ιαπωνική σύνδεση δικτύου. Η έκδοση 90° μειώνει τις απαιτήσεις χώρου ακριβώς πίσω από τη σύνδεση της συσκευής και μπορεί επομένως να είναι πλεονεκτική σε περιπτώσεις στενών χώρων εγκατάστασης.

Για τον ηλεκτρικό σχεδιασμό ολόκληρης της σύνδεσης, καθοριστική σημασία έχουν οι αντίστοιχες επιτρεπόμενες προδιαγραφές των χρησιμοποιούμενων εξαρτημάτων και της συνδεδεμένης συσκευής.
