Βύσματα τροφοδοσίας παγκοσμίως – Τύποι βυσμάτων, τάση δικτύου & πιστοποιήσεις

Ποιο βύσμα τροφοδοσίας χρησιμοποιείται σε ποια χώρα; Αυτή η επισκόπηση συσχετίζει τους τύπους βυσμάτων Α έως Ο με σημαντικές αγορές προορισμού, τυπικές τάσεις δικτύου και συχνότητες, καθώς και σχετικά πρότυπα και σήματα πιστοποίησης.

Για τη σωστή επιλογή ενός διεθνούς καλωδίου τροφοδοσίας, πρέπει να ταιριάζουν μεταξύ τους η χώρα προορισμού, το βύσμα τροφοδοσίας, η τάση δικτύου, η συχνότητα, ο αγωγός γείωσης, η κατανάλωση ρεύματος, ο τύπος καλωδίου, η διατομή αγωγού, το μήκος καλωδίου, η σύνδεση συσκευής IEC και οι πιστοποιήσεις που αφορούν το συγκεκριμένο προϊόν.

Εύρεση χώρας & τύπου βύσματος Διεθνή καλώδια τροφοδοσίας Προσδιορισμός βύσματος συσκευής IEC
Επιλογή σε 6 βήματα Τύποι A–O Επισκόπηση χωρών Περισσότερες χώρες τύπου G Εικόνες βυσμάτων & οδηγός Πιστοποιήσεις Σελίδα συσκευών IEC B2B / Έργο Συχνές ερωτήσεις

Σωστή επιλογή διεθνούς καλωδίου τροφοδοσίας σε 6 βήματα

Αυτή η σειρά μειώνει τις λανθασμένες παραγγελίες και είναι ιδιαίτερα χρήσιμη για συσκευές μαζικής παραγωγής, διεθνείς εκδόσεις, έργα OEM και επαναλαμβανόμενες προμήθειες.

01 · ΑΓΟΡΑ ΠΡΟΟΡΙΣΜΟΥ Προσδιορίστε τη χώρα Προσδιορίστε τη χώρα προορισμού ή τη συγκεκριμένη περιοχή.
02 · ΒΥΣΜΑ ΔΙΚΤΥΟΥ Επιλέξτε τον τύπο βύσματος Προσδιορίστε τον τύπο A–O ή ένα συγκεκριμένο σύστημα NEMA.
03 · ΤΑΣΗ & ΣΥΧΝΟΤΗΤΑ Ελέγξτε την καταλληλότητα της συσκευής για το τοπικό ηλεκτρικό δίκτυο.
04 · ΚΑΤΗΓΟΡΙΑ ΠΡΟΣΤΑΣΙΑΣ Αγωγός γείωσης; Προσδιορίστε αν το καλώδιο σύνδεσης είναι διπολικό ή γειωμένο.
05 · ΚΑΛΩΔΙΟ Διατομή & Μήκος Προσαρμόστε την κατανάλωση ρεύματος, το AWG/mm² και το μήκος του καλωδίου.
06 · ΠΛΕΥΡΑ ΣΥΣΚΕΥΗΣ IEC & έγκριση: Ελέγξτε τα πρότυπα C7, C5, C13, C15, C17, C19 και τα σχετικά πιστοποιητικά.
Παράδειγμα Μεγάλης Βρετανίας: Τύπος G / BS 1363 → 230 V / 50 Hz → Ελέγξτε την κατανάλωση ρεύματος και τον αγωγό προστασίας → Επιλέξτε το κατάλληλο καλώδιο → για παράδειγμα IEC C13 → Ελέγξτε την ασφάλεια και την έγκριση που αφορά το συγκεκριμένο προϊόν.

Επισκόπηση των τύπων βυσμάτων Α έως Ο

Internationale Steckdosen und Netzstecker Typ A bis Typ O

Γρήγορη ταξινόμηση τύπων A–O

Το σχήμα του βύσματος χρησιμεύει ως οδηγός. Για την παραγγελία, καθοριστικά στοιχεία είναι η χώρα προορισμού, τα ηλεκτρικά χαρακτηριστικά και η πιστοποίηση του συγκεκριμένου καλωδίου τροφοδοσίας.

A
Τύπος A · ΗΠΑ, Καναδάς, Ιαπωνία · NEMA 1-15P
B
Τύπος B · ΗΠΑ, Καναδάς · NEMA 5-15P
C
Τύπος C · Ευρωβύσμα · 2 πόλων
D
Τύπος D · Ινδία · με γείωση
E
Τύπος E · Γαλλία, Βέλγιο κ.ά.
F
Τύπος F · Schuko · Γερμανία κ.ά.
G
Τύπος G · Ηνωμένο Βασίλειο · BS 1363
H
Τύπος H · Ισραήλ
I
Τύπος I · Αυστραλία, Νέα Ζηλανδία, Κίνα, Αργεντινή
J
Τύπος J · Ελβετία, Λιχτενστάιν
K
Τύπος K · Δανία
L
Τύπος L · Ιταλία
M
Τύπος M · Νότια Αφρική / Ινδία
N
Τύπος N · Βραζιλία · NBR 14136
O
Τύπος O · Ταϊλάνδη · TIS 166-2549
Flagge Deutschland Flagge Frankreich Flagge Belgien Τύπος E και τύπος F: Το ευρέως διαδεδομένο βύσμα CEE-7/7 συνδυάζει τις δυνατότητες προστασίας των συστημάτων τύπου E και τύπου F και συχνά αναφέρεται ως τύπος E+F.

Βύσματα τροφοδοσίας ανά χώρα – Τύπος βύσματος, τάση δικτύου και πιστοποίηση

Ο παρακάτω πίνακας χρησιμεύει για την τεχνική προεπιλογή. Οι τιμές δικτύου είναι τυπικές ονομαστικές τιμές. Για συσκευές μαζικής παραγωγής, προμήθειες B2B και εξαγωγές, καθοριστικά είναι τα τεχνικά χαρακτηριστικά και οι πιστοποιήσεις του συγκεκριμένου προϊόντος.

Χώρα / Αγορά Τύπος βύσματος Τυπική τάση δικτύου Πρότυπο / Σήμα πιστοποίησης Επιλογή MAG

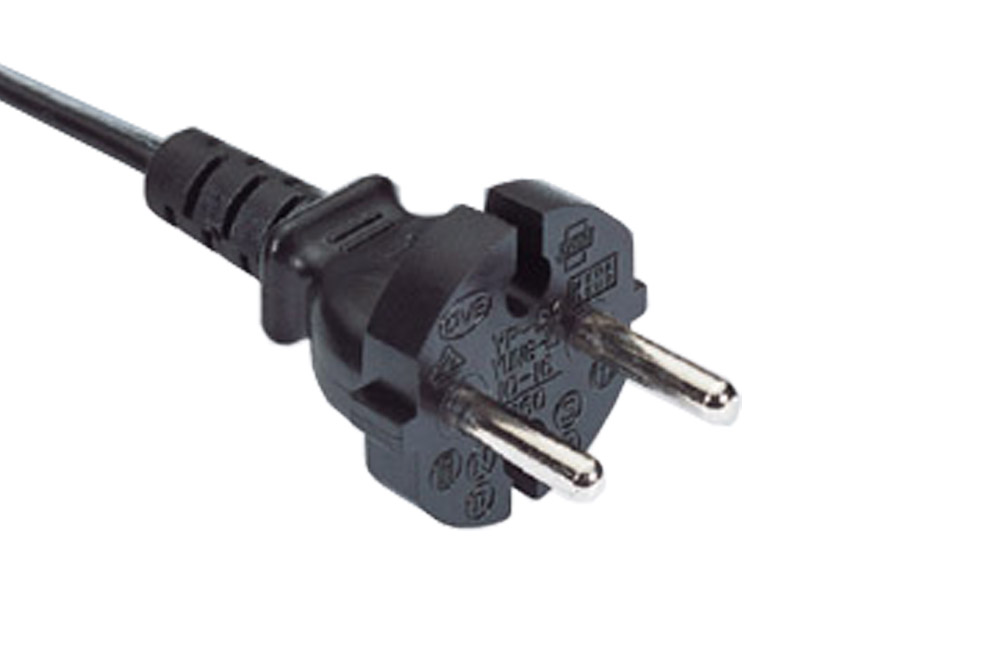

Deutschland Γερμανία / Ευρώπη Τύπος C · Τύπος E+F · CEE 7/7 · CEE 7/17 230 V / 50 Hz CEE / EN 50075 · VDE / ENEC ανά έκδοση Καλώδιο τροφοδοσίας Ευρώπη →
USA Kanada ΗΠΑ / Καναδάς Τύπος A / B · NEMA 1-15P / NEMA 5-15P τυπικά 120 V / 60 Hz UL / CSA / cULus · Προσέξτε το AWG Καλώδιο τροφοδοσίας ΗΠΑ/Καναδά →
Großbritannien Μεγάλη Βρετανία / Ηνωμένο Βασίλειο Τύπος G · BS 1363 230 V / 50 Hz BS 1363 · ASTA ή BSI/Kitemark ανά προϊόν · Ασφάλεια Καλώδιο τροφοδοσίας Ηνωμένου Βασιλείου →
Saudi-Arabien Σαουδική Αραβία Τύπος G τυπικά 230 V / 60 Hz SASO · εθνικές απαιτήσεις ανά προϊόν Ελέγξτε την έκδοση τύπου G
Hongkong Χονγκ Κονγκ Τύπος G 220 V / 50 Hz Τοπικές απαιτήσεις ασφαλείας ανά προϊόν Ελέγξτε την έκδοση τύπου G
Singapur Σιγκαπούρη Τύπος G 230 V / 50 Hz SS 145 · SAFETY Mark ανά έκδοση προϊόντος Ελέγξτε την έκδοση τύπου G
Schweiz Liechtenstein Ελβετία / Λιχτενστάιν Τύπος J · κατάλληλες εκδόσεις CH με 2 πόλους 230 V / 50 Hz SN 441011 · Ελέγξτε την έκδοση του προϊόντος Καλώδιο τροφοδοσίας Ελβετίας →
Australien Neuseeland Αυστραλία / Νέα Ζηλανδία Τύπος I 230 V / 50 Hz AS/NZS 3112 · SAA ή πιστοποίηση ανά προϊόν Καλώδιο τροφοδοσίας Αυστραλίας →
China Κίνα Τύπος I / Τύπος A ανά εφαρμογή 220 V / 50 Hz CCC ανά έκδοση προϊόντος Καλώδιο τροφοδοσίας Κίνας →

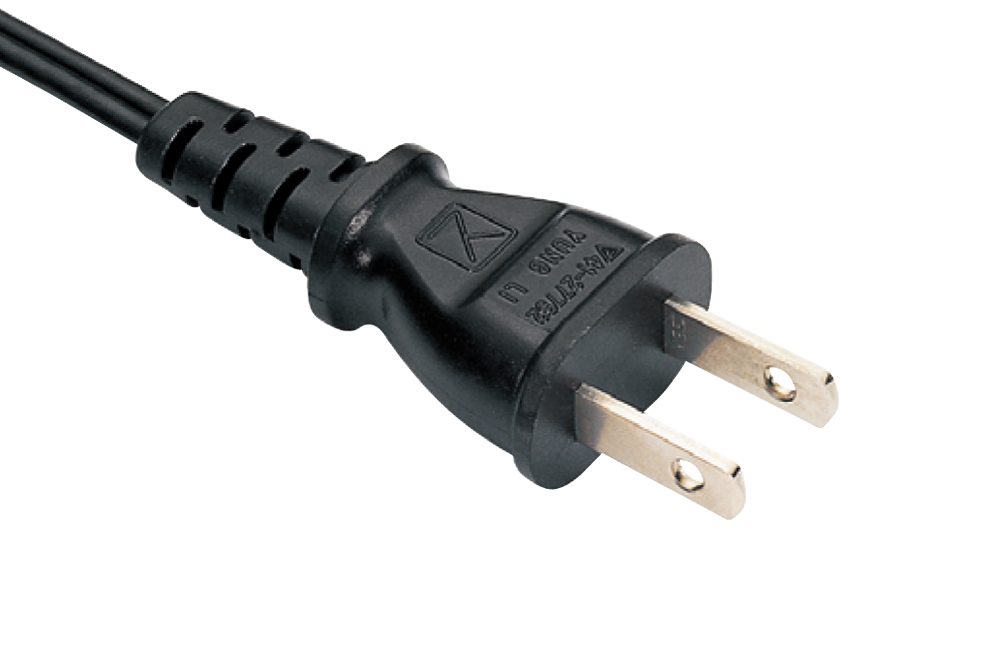

Japan Ιαπωνία Τύπος Α / Β · JIS 100 V / 50 ή 60 Hz JIS C 8303 · PSE / JET ανά είδος Καλώδιο τροφοδοσίας Ιαπωνίας →
Indien Ινδία Τύπος C / D / M ανά εφαρμογή 230 V / 50 Hz BIS ανά έκδοση προϊόντος Καλώδιο τροφοδοσίας για την Ινδία →
Brasilien Βραζιλία Τύπος N περιφερειακό 127 / 220 V · 60 Hz NBR 14136 · INMETRO ανά είδος Καλώδιο τροφοδοσίας για τη Βραζιλία →
Südkorea Νότια Κορέα Μοντέλα βασισμένα στο KS-C-8305 220 V / 60 Hz KC / KTL ανά προϊόν Καλώδιο τροφοδοσίας για την Κορέα →
Italien Ιταλία Τύπος L 230 V / 50 Hz IMQ / εθνικές προδιαγραφές ανά προϊόν Καλώδιο τροφοδοσίας Ιταλίας →
Dänemark Δανία Τύπος K 230 V / 50 Hz DEMKO / Εθνικές απαιτήσεις ανά προϊόν Καλώδιο τροφοδοσίας για τη Δανία →
Israel Ισραήλ Τύπος H 230 V / 50 Hz SII ανά προϊόν Καλώδιο τροφοδοσίας Ισραήλ →
Südafrika Νότια Αφρική Τύπος M / εκδόσεις SANS-164 ανά εφαρμογή 230 V / 50 Hz SANS 164 · SABS ανά έκδοση προϊόντος Καλώδιο τροφοδοσίας Νότιας Αφρικής →
Argentinien Αργεντινή Τύπος I 220 V / 50 Hz IRAM / τοπική πιστοποίηση ανά είδος Καλώδιο τροφοδοσίας για την Αργεντινή →
Thailand Ταϊλάνδη Τύπος O 230 V / 50 Hz TIS 166-2549 ανά προϊόν Καλώδιο τροφοδοσίας για την Ταϊλάνδη →
Σημαντικό: Το γεγονός ότι η μορφή του βύσματος ταιριάζει μηχανικά δεν σημαίνει αυτόματα ότι το καλώδιο τροφοδοσίας είναι εγκεκριμένο για την αγορά προορισμού. Ειδικά σε διεθνή έργα μαζικής παραγωγής, το βύσμα τροφοδοσίας, το καλώδιο, η πλευρά της συσκευής σύμφωνα με το πρότυπο IEC και οι εγκρίσεις πρέπει πάντα να ελέγχονται από κοινού.

Άλλες σημαντικές χώρες με τύπο βύσματος G

Ο τύπος G χρησιμοποιείται, εκτός από τη Μεγάλη Βρετανία, και σε πολλές άλλες ευρωπαϊκές, ασιατικές και αραβικές αγορές. Παρά το ίδιο σχήμα βύσματος, ενδέχεται να ισχύουν διαφορετικές εθνικές απαιτήσεις.

Irland Malta Zypern Ιρλανδία · Μάλτα · Κύπρος
Ο τύπος G είναι επίσης διαδεδομένος σε αυτές τις ευρωπαϊκές αγορές.
Malaysia Brunei Μαλαισία · Μπρουνέι
Ο τύπος G είναι ευρέως διαδεδομένος. Ελέγξτε επιπλέον τις εθνικές απαιτήσεις και τη συγκεκριμένη εκδοχή του προϊόντος.
Vereinigte Arabische Emirate Katar Bahrain ΗΑΕ · Κατάρ · Μπαχρέιν
Σημαντικές αγορές τύπου G για διεθνείς παραδόσεις συσκευών και έργα OEM.
Oman Kuwait Ομάν · Κουβέιτ
Το σύστημα σύνδεσης τύπου G είναι ευρέως διαδεδομένο και σε αυτές τις αγορές.

Οπτική αναγνώριση των βυσμάτων δικτύου – Εικόνες αναφοράς MAG

Οι εικόνες βοηθούν στην γρήγορη αναγνώριση των διεθνών βυσμάτων τροφοδοσίας. Δίπλα σε κάθε τύπο βύσματος θα βρείτε μια σύντομη τεχνική περιγραφή, καθώς και τον κατάλληλο οδηγό MAG ή την αντίστοιχη κατηγορία καλωδίων τροφοδοσίας.

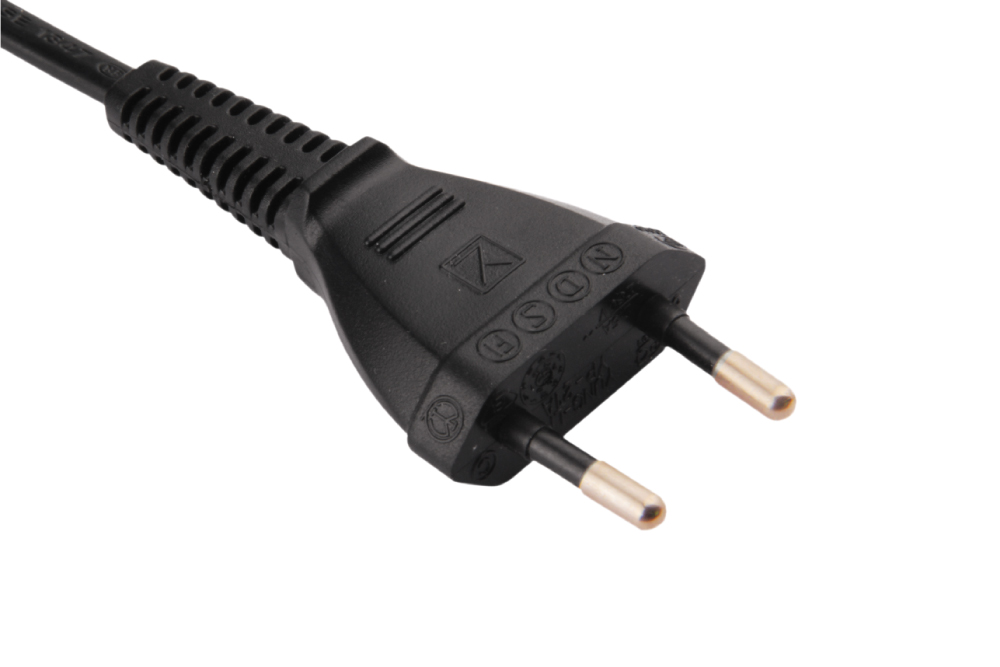

Typ C Eurostecker Netzstecker
Deutschland
Τύπος C · Ευρωβύσμα
Διπολικό βύσμα τροφοδοσίας χωρίς αγωγό γείωσης. Διαδεδομένο στη Γερμανία και σε πολλές ευρωπαϊκές χώρες.
Κατάλληλα καλώδια σύνδεσης με βύσμα Eurostecker για συσκευές της κατηγορίας προστασίας II.
Καλώδιο τροφοδοσίας τύπου C →

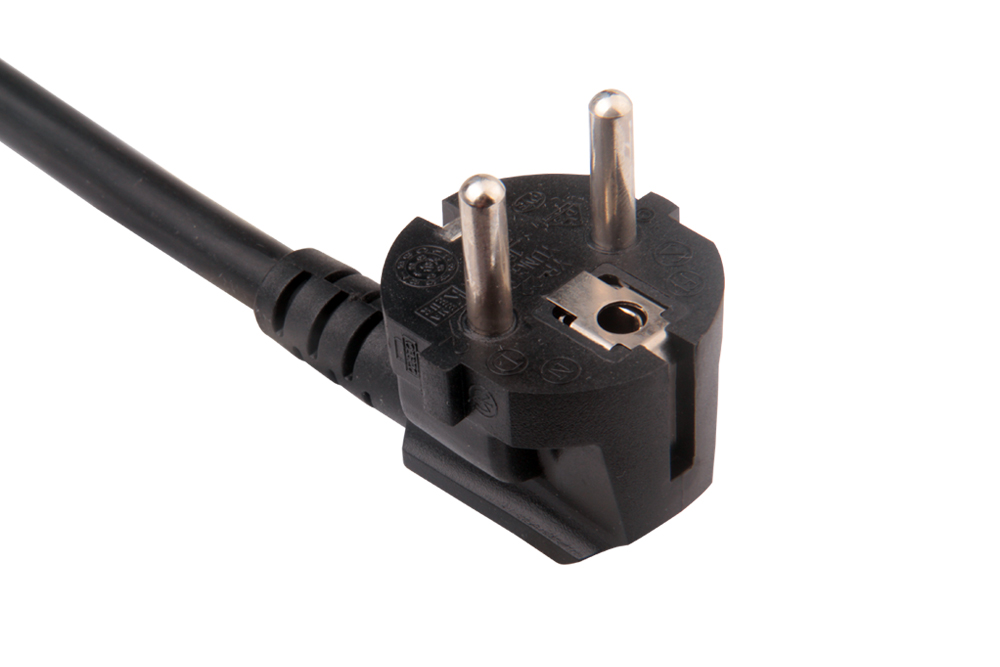

CEE 7/7 Schutzkontaktstecker Typ E und Typ F
Deutschland Frankreich Belgien
CEE 7/7 · Τύπος E+F
Βύσμα με γείωση για πολλές ευρωπαϊκές αγορές. Συνδυάζει τις δυνατότητες γείωσης των τύπων E και F.
Κατάλληλα καλώδια τροφοδοσίας με πρίζα ασφαλείας για συσκευές με αγωγό γείωσης στη Γερμανία και την Ευρώπη.
Καλώδιο τροφοδοσίας CEE 7/7 →

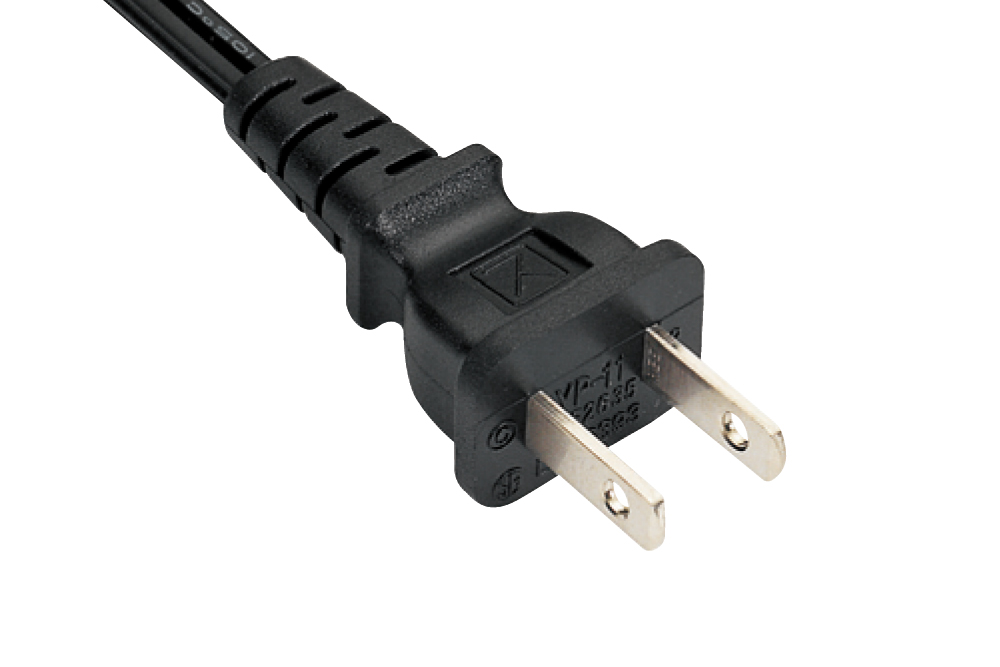

Typ A NEMA 1-15P Netzstecker
USA Kanada
Τύπος A · NEMA 1-15P
Βόρειοαμερικανικός βύσμα τροφοδοσίας 2 πόλων χωρίς αγωγό γείωσης. Συνήθως χρησιμοποιείται για ελαφρύτερες συσκευές και τροφοδοτικά.
Επιλέξτε καλώδια τροφοδοσίας για τις ΗΠΑ/τον Καναδά με συμβατές συνδέσεις IEC και συσκευών.
Καλώδια τροφοδοσίας ΗΠΑ →
Typ B NEMA 5-15P Netzstecker
USA Kanada
Τύπος Β · NEMA 5-15P
Τυπικός βύσμα τροφοδοσίας με γείωση για τις ΗΠΑ και τον Καναδά. Χρησιμοποιείται συχνά σε συσκευές πληροφορικής, γραφείου και ηλεκτρονικές συσκευές.
Επιλέξτε τα κατάλληλα καλώδια τροφοδοσίας NEMA 5-15P ανάλογα με την υποδοχή IEC, τη διατομή AWG και το μήκος.
Καλώδια τροφοδοσίας NEMA 5-15P →
NEMA 5-15P Hospital Grade Netzstecker Green Dot
USA Kanada
NEMA 5-15P νοσοκομειακού τύπου
Ειδική έκδοση βύσματος της Βόρειας Αμερικής για αντίστοιχες ιατρικές και επαγγελματικές εφαρμογές.
Green Dot, Hospital Grade, απαιτήσεις και τυπικοί τομείς εφαρμογής στον οδηγό της MAG.
Οδηγός για προϊόντα νοσοκομειακού βαθμού → Καλώδια τροφοδοσίας ΗΠΑ →
NEMA 6-20P Netzstecker 20 A 250 V
USA Kanada
NEMA 6-20P · 20 A / 250 V
Βύσμα τροφοδοσίας Βόρειας Αμερικής για εφαρμογές υψηλότερης ισχύος 250 V σε περιβάλλοντα πληροφορικής, εργαστηρίων, δοκιμών και βιομηχανίας.
Διαφορές σε σχέση με το NEMA 5-15P, καθώς και η αντοχή σε ρεύμα και ο κατάλληλος σχεδιασμός καλωδίων στον οδηγό.
Οδηγός NEMA 6-20P → Καλώδια τροφοδοσίας ΗΠΑ →
Typ G BS 1363 UK Netzstecker
Großbritannien
Τύπος G · BS 1363
Βρετανικός φις τροφοδοσίας 3 πόλων με ασφάλεια. Χρησιμοποιείται επίσης σε πολλές άλλες χώρες.
Χώρες, πρότυπα και πιστοποιήσεις όπως ASTA, BSI, SASO και SAFETY Mark στον οδηγό τύπου G.
Οδηγός τύπου G → Καλώδια τροφοδοσίας ΗΒ →
Schweizer Netzstecker Typ J
Schweiz Liechtenstein
Τύπος J · Ελβετία
Ελβετικό σύστημα φις τροφοδοσίας για την Ελβετία και το Λιχτενστάιν. Βασίζεται στο εθνικό πρότυπο SN 441011.
Τύποι βυσμάτων, εκδόσεις και σημαντικές διαφορές στον αναλυτικό οδηγό για την Ελβετία.
Οδηγός για την Ελβετία → Καλώδια τροφοδοσίας για την Ελβετία →

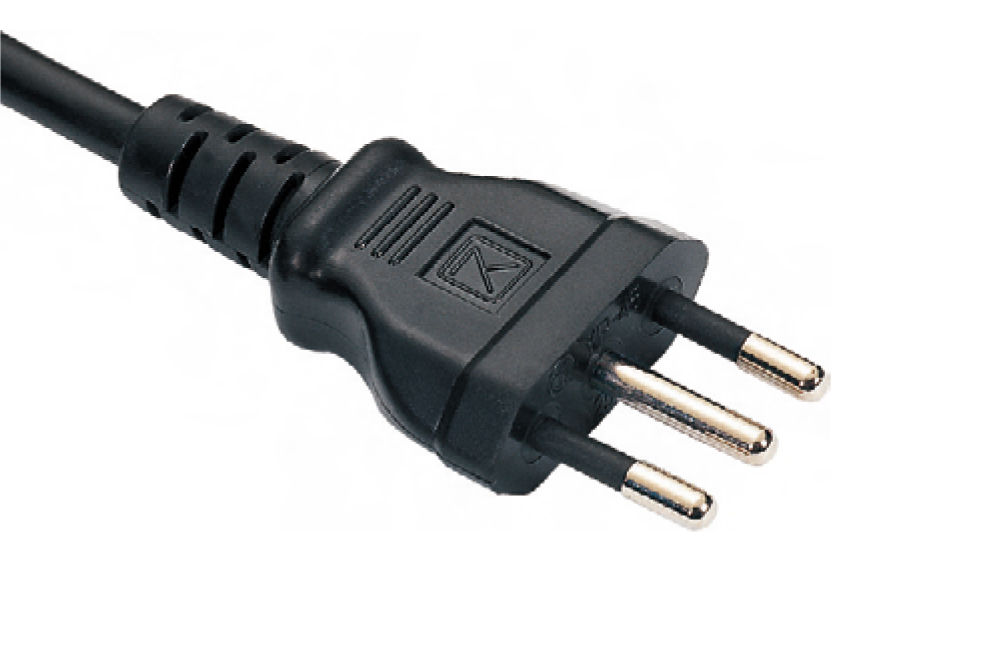

Italienischer Netzstecker Typ L
Italien
Τύπος L · Ιταλία
Ιταλικό σύστημα πρίζας 3 πόλων. Ανάλογα με τη χρήση, ισχύουν διαφορετικές κατηγορίες ρεύματος.
Επιλέξτε τα κατάλληλα καλώδια τροφοδοσίας για την Ιταλία ανάλογα με το βύσμα της συσκευής, το μήκος και την έκδοση του προϊόντος.
Καλώδια τροφοδοσίας για την Ιταλία →

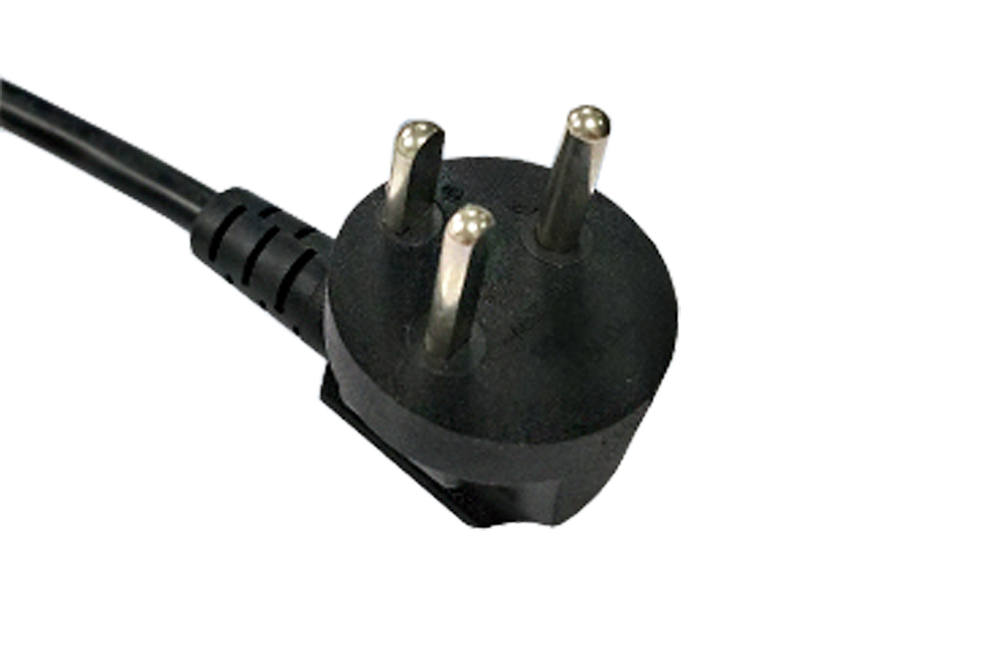

Dänischer Netzstecker Typ K
Dänemark
Τύπος K · Δανία
Δανικό σύστημα σύνδεσης με πρίζα ασφαλείας για τις αντίστοιχες εθνικές συνδέσεις συσκευών.
Επιλέξτε απευθείας καλώδια τροφοδοσίας για τη Δανία με τις κατάλληλες υποδοχές IEC για τις συσκευές.
Καλώδια τροφοδοσίας για τη Δανία →

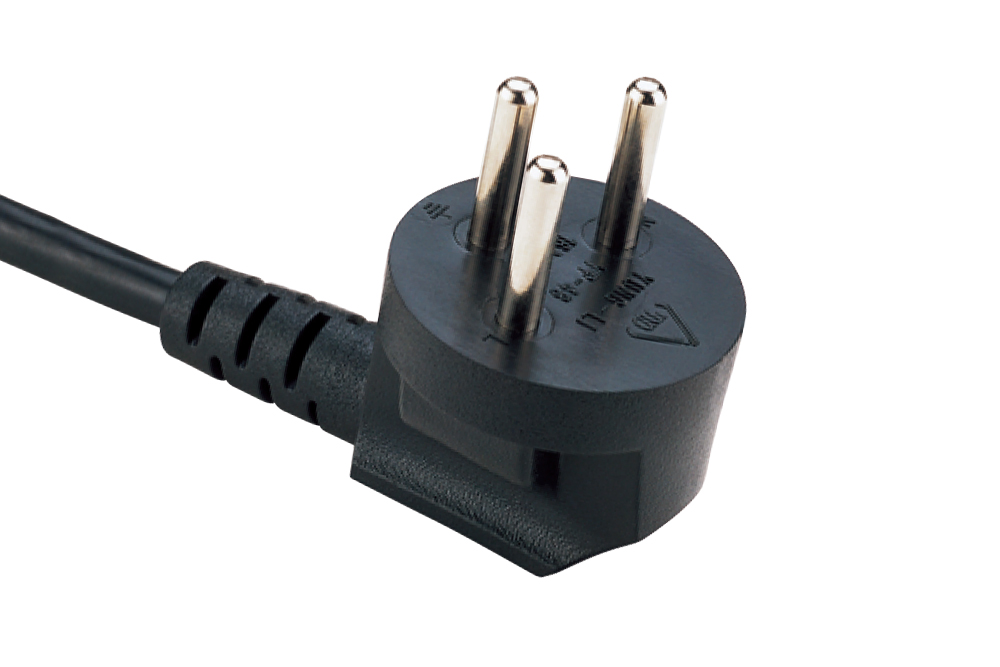

Israelischer Netzstecker Typ H
Israel
Τύπος H · Ισραήλ
Ισραηλινό σύστημα σύνδεσης 3 πόλων. Για επαγγελματικές εφαρμογές, πρέπει να ελέγχεται η συγκεκριμένη έκδοση του προϊόντος.
Επιλέξτε τα κατάλληλα καλώδια τροφοδοσίας για το Ισραήλ ανάλογα με την υποδοχή συσκευής IEC και το μήκος.
Καλώδια τροφοδοσίας για το Ισραήλ →

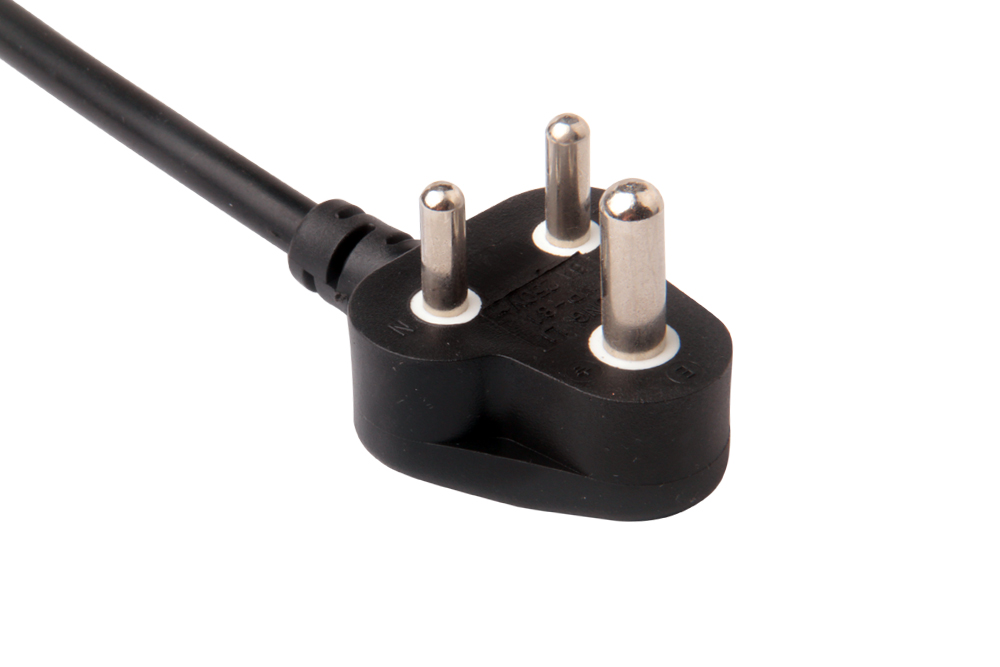

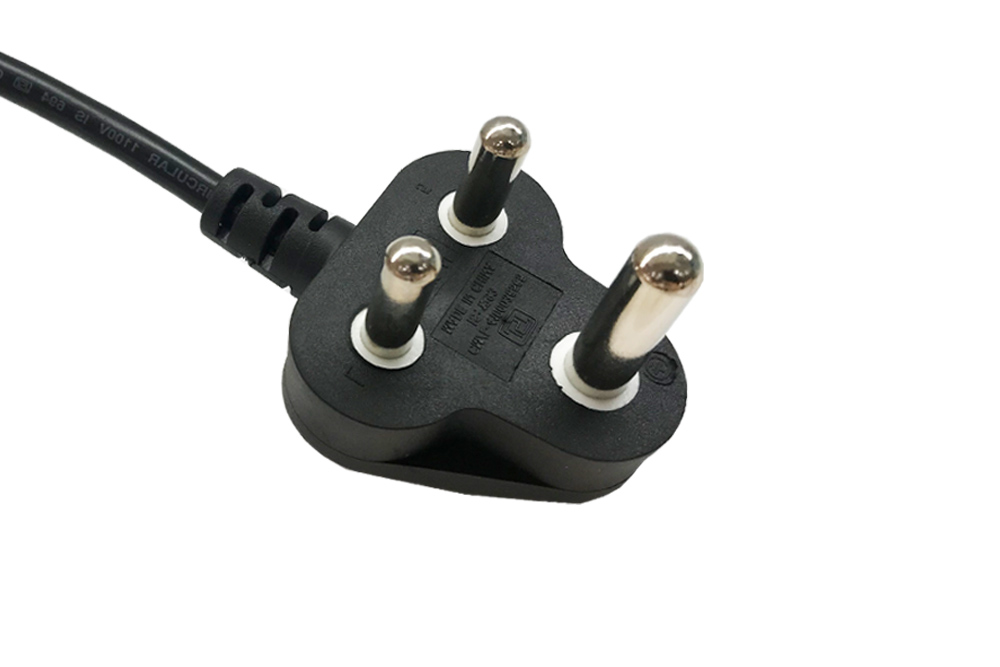

Indien Netzstecker Typ D und Typ M im Vergleich
Indien
Τύπος D / Τύπος M · Ινδία
Και τα δύο συστήματα είναι τριπολικά και γειωμένα, διαφέρουν όμως σημαντικά ως προς τις διαστάσεις και την κατηγορία ρεύματος.
Τύποι C, D και M, καθώς και BIS και η σωστή επιλογή στον οδηγό για την Ινδία.
Οδηγός για την Ινδία → Καλώδια τροφοδοσίας για την Ινδία →
Australien Netzstecker Typ I
Australien Neuseeland
Τύπος I · Αυστραλία / Νέα Ζηλανδία
Σύστημα σύνδεσης με επίπεδες ακίδες για την Αυστραλία και τη Νέα Ζηλανδία. Παρόμοια σχήματα βυσμάτων συναντώνται και σε άλλες αγορές.
Επιλέξτε τα κατάλληλα καλώδια τροφοδοσίας για την Αυστραλία ανάλογα με τη σύνδεση IEC, το μήκος και την πιστοποίηση.
Καλώδια τροφοδοσίας για την Αυστραλία →
Brasilien Netzstecker Typ N NBR 14136
Brasilien
Τύπος N · Βραζιλία
Βραζιλιάνικο σύστημα σύνδεσης σύμφωνα με το πρότυπο NBR 14136. Επιπλέον, πρέπει να λαμβάνεται υπόψη η διαφορετική τάση δικτύου ανά περιοχή.
Επιλέξτε καλώδιο τροφοδοσίας για τη Βραζιλία με την κατάλληλη έκδοση προϊόντος και πιστοποίηση INMETRO.
Καλώδια τροφοδοσίας για τη Βραζιλία →
Thailand Netzstecker und Steckdose Typ O
Thailand
Τύπος O · Ταϊλάνδη
Εθνικό σύστημα σύνδεσης της Ταϊλάνδης. Για τις συσκευές σειράς, ισχύει η συγκεκριμένη έκδοση που συμμορφώνεται με το πρότυπο TIS.
Επιλέξτε απευθείας τα κατάλληλα καλώδια τροφοδοσίας για την Ταϊλάνδη και τις διαθέσιμες συνδέσεις συσκευών.
Καλώδιο τροφοδοσίας για την Ταϊλάνδη →

Πιστοποιήσεις και σήματα δοκιμών για διεθνή καλώδια τροφοδοσίας

Τα εθνικά πρότυπα, οι πιστοποιήσεις και τα σήματα ελέγχου διαδραματίζουν σημαντικό ρόλο στα διεθνή καλώδια τροφοδοσίας. Τα απαιτούμενα πιστοποιητικά εξαρτώνται από την αγορά προορισμού, το προϊόν, τη συσκευή και τον τομέα χρήσης.

USA Kanada ΗΠΑ / Καναδάς
Λάβετε υπόψη τα πρότυπα UL, CSA ή cULus, καθώς και τον τύπο καλωδίου και τη διατομή AWG.
Großbritannien Ηνωμένο Βασίλειο
Ελέγξτε το πρότυπο BS 1363 καθώς και τη σήμανση ASTA ή BSI/Kitemark που αφορά το συγκεκριμένο προϊόν.
China Japan Indien Κίνα · Ιαπωνία · Ινδία
Ανάλογα με την αγορά, ισχύουν, για παράδειγμα, οι πιστοποιήσεις CCC, PSE/JET ή BIS.
Australien Brasilien Südafrika Άλλες αγορές-στόχοι
Παραδείγματα αποτελούν οι πιστοποιήσεις SAA, INMETRO, SABS, SII, IMQ, DEMKO ή IRAM.
Για αγορές και OEM: Αγορά-στόχος → ηλεκτρικές απαιτήσεις → βύσμα τροφοδοσίας → καλώδιο → πλευρά συσκευής IEC → έγκριση ανά προϊόν.

Βύσμα τροφοδοσίας από την πλευρά του δικτύου – IEC 60320 από την πλευρά της συσκευής

Ένα διεθνές καλώδιο τροφοδοσίας καθίσταται μοναδικό μόνο μέσω του συνδυασμού του βύσματος της χώρας, του καλωδίου και της σύνδεσης της συσκευής. Συχνές συνδέσεις συσκευών IEC είναι οι C7, C5, C13, C15, C17 και C19.

Βύσματα συσκευών IEC 60320

Τα C5, C7, C13, C15, C17 και C19 διαφέρουν ως προς τη μορφή κατασκευής, το εύρος θερμοκρασίας και την εφαρμογή.

Σύγκριση βυσμάτων συσκευών IEC →
Διατομή καλωδίου τροφοδοσίας

Επιλέξτε 0,75 mm², 1,0 mm² ή 1,5 mm² ανάλογα με το φορτίο ρεύματος, το μήκος και τη χρήση.

Διατομή καλωδίου τροφοδοσίας →
Διεθνή καλώδια τροφοδοσίας

Επιλέξτε ανάλογα με τη χώρα, το βύσμα τροφοδοσίας, το βύσμα IEC της συσκευής, το μήκος και την έκδοση του προϊόντος.

Διεθνή καλώδια τροφοδοσίας →
Διεθνείς προσαρμογείς τροφοδοσίας

Λύσεις προσαρμογέων για συντήρηση, δοκιμές και προσωρινές εφαρμογές.

Διεθνείς προσαρμογείς τροφοδοσίας →
Άλλες αγορές-στόχοι

Λύσεις σύνδεσης για χώρες και έργα που δεν περιλαμβάνονται στις κύριες κατηγορίες.

Καλώδια τροφοδοσίας – Υπόλοιπος κόσμος →

Ποιες πληροφορίες απαιτούνται για ένα διεθνές καλώδιο τροφοδοσίας;

Όσο πιο ακριβείς είναι οι προδιαγραφές, τόσο πιο γρήγορα μπορεί να ελεγχθεί αν ταιριάζει ένα τυποποιημένο προϊόν ή αν απαιτείται ειδική έκδοση για το συγκεκριμένο έργο.

01 · ΑΓΟΡΑ-ΣΤΟΧΟΣ Χώρα / Περιοχή
02 · ΒΥΣΜΑ ΤΡΟΦΟΔΟΣΙΑΣ Τύπος A–O / NEMA
03 · ΠΛΕΥΡΑ ΣΥΣΚΕΥΗΣ C7 / C5 / C13 / C15 / C19
04 · ΦΟΡΤΙΟ Ρεύμα / Ισχύς / Κατηγορία προστασίας
05 · ΚΑΛΩΔΙΟ Μήκος / mm² / AWG
06 · ΠΙΣΤΟΠΟΙΗΤΙΚΑ Πρότυπο / Έγκριση
07 · ΠΡΟΪΟΝ Ποσότητα / Χρώμα / Συσκευασία
Αίτηση για ειδική κατασκευή καλωδίου τροφοδοσίας

Συχνές ερωτήσεις σχετικά με τα διεθνή βύσματα τροφοδοσίας

Ποιο βύσμα τροφοδοσίας χρησιμοποιείται σε κάθε χώρα;

Παραδείγματα αποτελούν ο τύπος G στη Μεγάλη Βρετανία, ο τύπος J στην Ελβετία, ο τύπος I στην Αυστραλία, ο τύπος N στη Βραζιλία, ο τύπος H στο Ισραήλ, ο τύπος K στη Δανία και ο τύπος O στην Ταϊλάνδη. Ορισμένες χώρες χρησιμοποιούν παράλληλα περισσότερα από ένα συστήματα βυσμάτων.

Ποια είναι η διαφορά μεταξύ του τύπου E και του τύπου F;

Ο τύπος E και ο τύπος F χρησιμοποιούν διαφορετικά συστήματα προστατευτικών ακροδεκτών. Το ευρέως διαδεδομένο βύσμα CEE-7/7 συνδυάζει και τις δύο επιλογές προστατευτικών ακροδεκτών και συχνά αναφέρεται ως τύπος E+F.

Ο τύπος G χρησιμοποιείται μόνο στη Μεγάλη Βρετανία;

Όχι. Ο τύπος G χρησιμοποιείται, μεταξύ άλλων, επίσης στην Ιρλανδία, τη Μάλτα, την Κύπρο, το Χονγκ Κονγκ, τη Σιγκαπούρη, τη Μαλαισία, τη Σαουδική Αραβία, τα Ηνωμένα Αραβικά Εμιράτα, το Κατάρ, το Μπαχρέιν, το Ομάν, το Κουβέιτ και το Μπρουνέι.

Τι σημαίνει NEMA 5-15P Hospital Grade;

Ο όρος «Hospital Grade» αναφέρεται σε βόρειοαμερικανικές πρίζες που έχουν κατασκευαστεί και φέρουν σχετική σήμανση για ειδικές εφαρμογές. Ένα γνωστό αναγνωριστικό χαρακτηριστικό των αντίστοιχων βυσμάτων είναι το «Green Dot».

Τι είναι το NEMA 6-20P;

Το NEMA 6-20P είναι ένα βορειοαμερικανικό σύστημα σύνδεσης για εφαρμογές 250 V έως 20 A. Απαιτεί μια αντίστοιχη πρίζα NEMA 6-20 και δεν πρέπει να συγχέεται με το NEMA 5-15P.

Είναι κάθε καλώδιο NEMA 6-20P αυτόματα κατάλληλο για 20 A;

Όχι. Καθοριστικό ρόλο παίζει το πλήρες καλώδιο σύνδεσης. Το βύσμα τροφοδοσίας, το καλώδιο, η διατομή AWG και ο σύνδεσμος συσκευής IEC πρέπει να είναι από κοινού σχεδιασμένα για το απαιτούμενο ρεύμα.

Ποια είναι η διαφορά μεταξύ του τύπου D και του τύπου M στην Ινδία;

Και τα δύο συστήματα σύνδεσης είναι τριπολικά και γειωμένα. Ο τύπος M είναι μεγαλύτερος και προορίζεται για υψηλότερες κατηγορίες ρεύματος. Επομένως, ο τύπος D και ο τύπος M δεν είναι ταυτόσημοι.

Ποιο βύσμα δικτύου χρησιμοποιείται στη Βραζιλία;

Στη Βραζιλία ισχύει ο τύπος N σύμφωνα με το πρότυπο NBR 14136. Επιπλέον, πρέπει να λαμβάνεται υπόψη η τοπική τάση δικτύου, καθώς μπορεί να υπάρχουν τόσο 127 V όσο και 220 V.

Ποιο βύσμα χρησιμοποιείται στην Ταϊλάνδη;

Ο τύπος O είναι το εθνικό σύστημα σύνδεσης της Ταϊλάνδης. Για επαγγελματικές συσκευές και έργα μαζικής παραγωγής, θα πρέπει να ελέγχεται η συγκεκριμένη έκδοση του προϊόντος που συμμορφώνεται με το πρότυπο TIS.

Αρκεί ένα βύσμα τροφοδοσίας που ταιριάζει μηχανικά;

Όχι. Επιπλέον, πρέπει να ταιριάζουν η τάση δικτύου, η συχνότητα, η κλάση προστασίας, η κατανάλωση ρεύματος, η διατομή των αγωγών, η σύνδεση της συσκευής και, ενδεχομένως, οι εθνικές απαιτήσεις πιστοποίησης.

Ποια είναι η διαφορά μεταξύ του βύσματος χώρας και του βύσματος συσκευής IEC;

Το βύσμα της χώρας συνδέει το καλώδιο με την πρίζα. Ο σύνδεσμος συσκευής IEC συνδέει το καλώδιο με τη συσκευή. Ένα καλώδιο τροφοδοσίας του Ηνωμένου Βασιλείου μπορεί, για παράδειγμα, να αποτελείται από τύπου G και IEC C13.

Μπορεί ένας μετασχηματιστής ρεύματος να αλλάξει την τάση δικτύου;

Ένας απλός μηχανικός προσαρμογέας ρεύματος δεν μεταβάλλει την τάση δικτύου. Επομένως, η συνδεδεμένη συσκευή πρέπει να είναι κατάλληλη για την τάση και τη συχνότητα του εκάστοτε ηλεκτρικού δικτύου.

Σημείωση: Αυτή η επισκόπηση χρησιμεύει ως τεχνικός οδηγός για την προεπιλογή διεθνών συνδέσεων δικτύου. Οι τύποι βυσμάτων, οι τιμές δικτύου, τα πρότυπα και οι απαιτήσεις πιστοποίησης ενδέχεται να διαφέρουν ή να αλλάξουν ανάλογα με τη χώρα, την περιοχή, το προϊόν και την εφαρμογή. Καθοριστικά είναι τα τεχνικά χαρακτηριστικά του συγκεκριμένου προϊόντος, οι προδιαγραφές της συσκευής καθώς και οι απαιτήσεις της εκάστοτε αγοράς-προορισμού.

Πίσω
