Napájecí kabel s národní zástrčkou (Schuko / Eurostecker)

Napájení pro B2B, obchod, IT, průmysl a služby

Síťové kabely pro jednotlivé země: Schuko, eurozástrčky a IEC konektory

Níže si vyberte provedení vhodné pro vaši aplikaci. U národních napájecích kabelů jsou důležité zejména síťová zástrčka, strana zařízení, počet pólů, délka kabelu, průřez, barva a certifikační značky příslušné pro daný výrobek. Na stránkách mag-kabel.de najdou firemní zákazníci vhodné napájecí kabely pro pracoviště, IT racky, výrobu zařízení, služby, obchod a sériovou výrobu.

Zástrčka Schuko nebo eurozástrčka C7, C13, C15, C19 nebo C5 2pólová nebo 3pólová LSZH a otevřený konec

Správný výběr národních napájecích kabelů

U napájecího kabelu určeného pro Německo a mnoho evropských aplikací musí být v souladu síťová zástrčka, připojení zařízení, odběr proudu, ochranný vodič, délka kabelu a provedení vedení. Dále je třeba dbát na technické údaje a zkušební značky příslušného výrobku.

V sortimentu DINIC najdete mimo jiné napájecí kabely s ochrannou zástrčkou CEE 7/7 (typ E+F), eurozástrčky typu C a IEC konektory, jako jsou C7, C5, C13, C15 a C19. V závislosti na použití jsou k dispozici také různé délky, průřezy, barvy, úhlové zástrčky, provedení LSZH a kabely s otevřeným koncem.

01 · STRANA SÍŤOVÉHO KABELU Síťová zástrčka Například CEE 7/7 typ E+F, eurozástrčka typu C nebo další vhodné evropské provedení.
02 · ZAŘÍZENÍ Připojení zařízení Určete vhodnou IEC konektorovou zásuvku, jako jsou C7, C5, C13, C15 nebo C19.
03 · PRŮTOK Proudová spotřeba Zohledněte jmenovitý proud zařízení a zatížitelnost celého připojovacího vedení.
04 · KABEL Délka a průřez Vyberte délku kabelu, průřez vodiče a typ kabelu vhodný pro dané použití.
05 · PROVEDENÍ Zvláštní požadavky Zkontrolujte, zda je kabel rovný nebo ohnutý, barvu, provedení LSZH, otevřený konec a požadavky projektu.
⚡ Vyhledávač kabelů MAG
Nejste si jisti, který napájecí kabel je vhodný pro vaše zařízení?

Vyhledávač kabelů MAG vám pomůže s předběžným výběrem. Vyberte Německo / Evropu, vstup zařízení, spotřebu proudu, požadovanou délku kabelu a zvláštní požadavky. Výběr vhodných kombinací konektorů se zúží a následně se dostanete k odpovídajícímu sortimentu DINIC.

⚡ Najít vhodný napájecí kabel

Typické použití pro národní napájecí kabely

IT, kancelář a technická místnost

  • Počítače, monitory a dokovací stanice
  • Tiskárny a kancelářská zařízení
  • Servery, přepínače a síťová technika
  • Aplikace UPS a PDU
  • Napájecí zdroje a IT periférie

Průmysl, obchod a výroba zařízení

  • Napájení zařízení a sériová zařízení
  • Zkušební stanice a vybavení dílen
  • Potřeba náhradních dílů a servisu
  • Zavádění do provozu a projektové objemy
  • Aplikace pro OEM a na míru zákazníkům
Export a mezinárodní zařízení
Potřebujete napájecí kabel pro jinou cílovou zemi?

Pro USA a Kanadu, Velkou Británii, Švýcarsko, Austrálii, Čínu, Japonsko, Indii a řadu dalších cílových trhů najdete samostatný sortiment mezinárodních napájecích kabelů s konektory specifickými pro danou zemi a IEC konektory pro připojení zařízení.

Prohlédnout si mezinárodní napájecí kabely →

Přímo k nejčastěji vyhledávaným napájecím kabelům

Vyberte si vhodnou skupinu produktů podle síťové zástrčky, konektoru IEC a speciálního provedení kabelu.

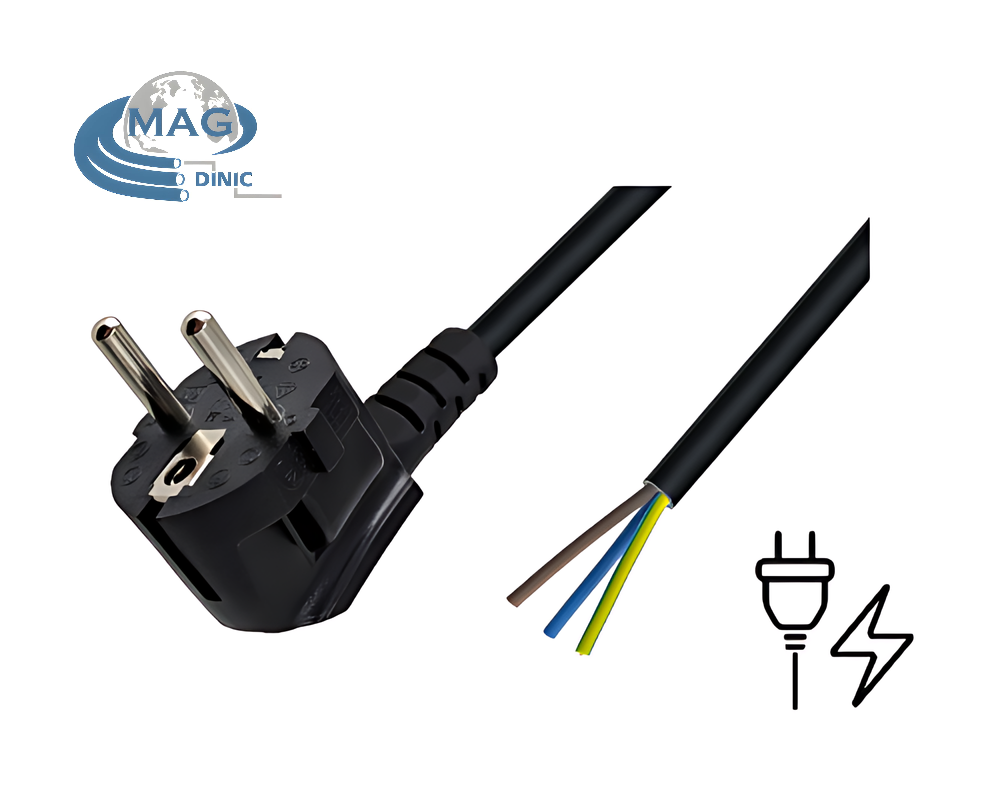

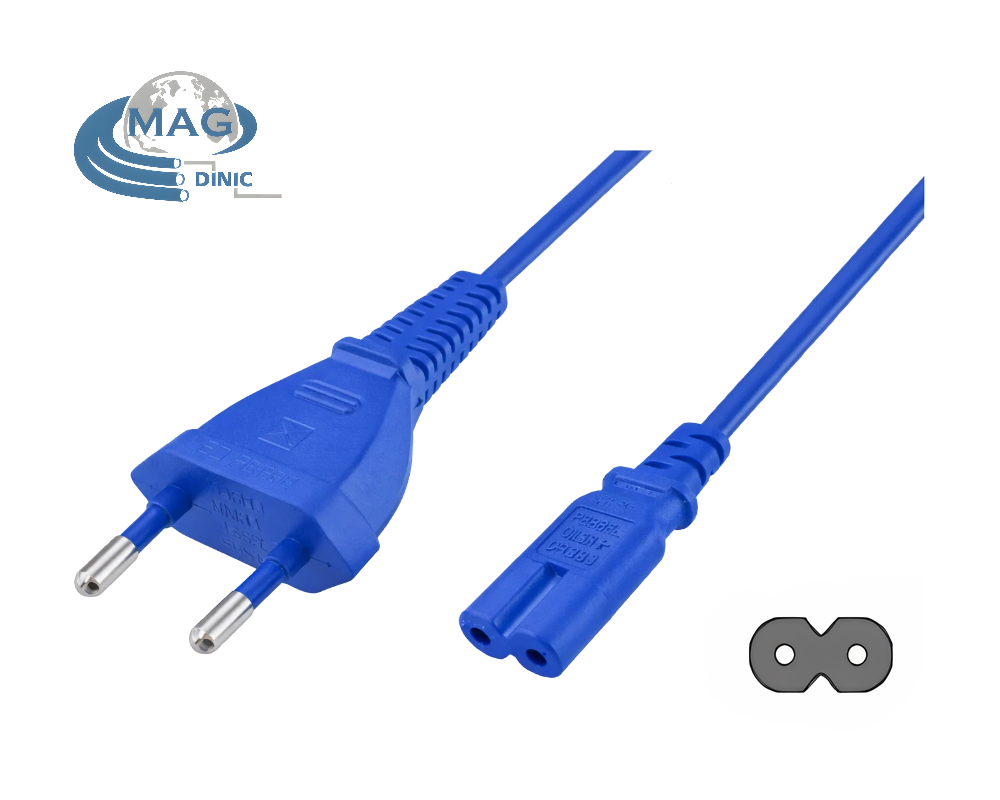

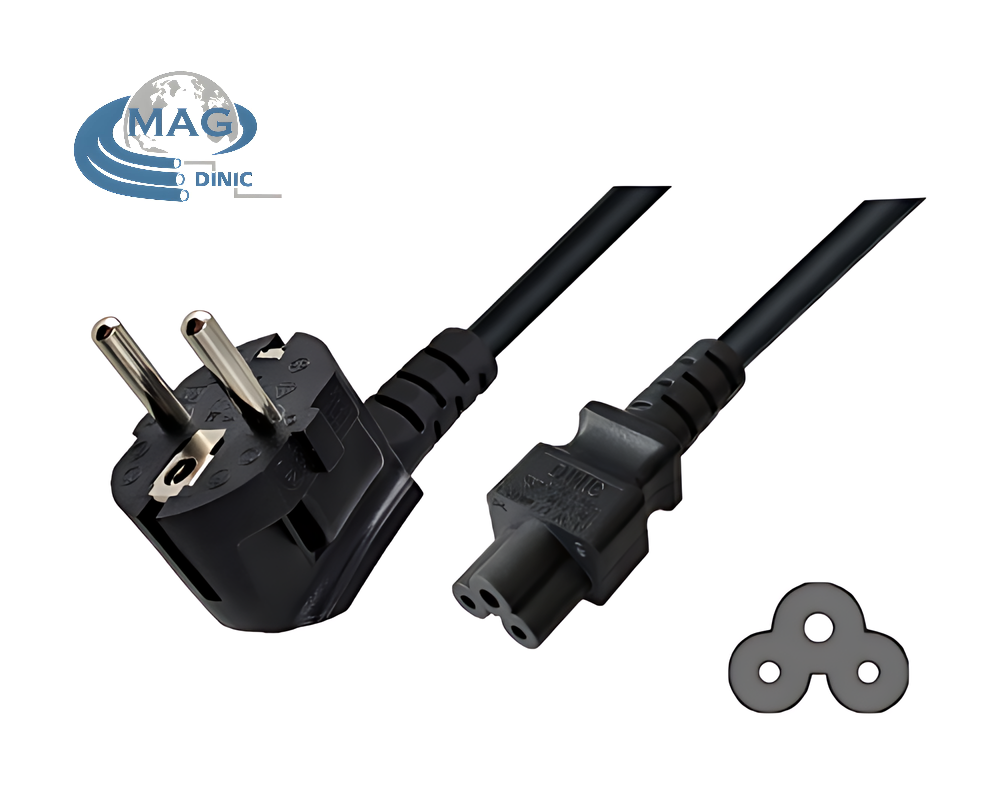

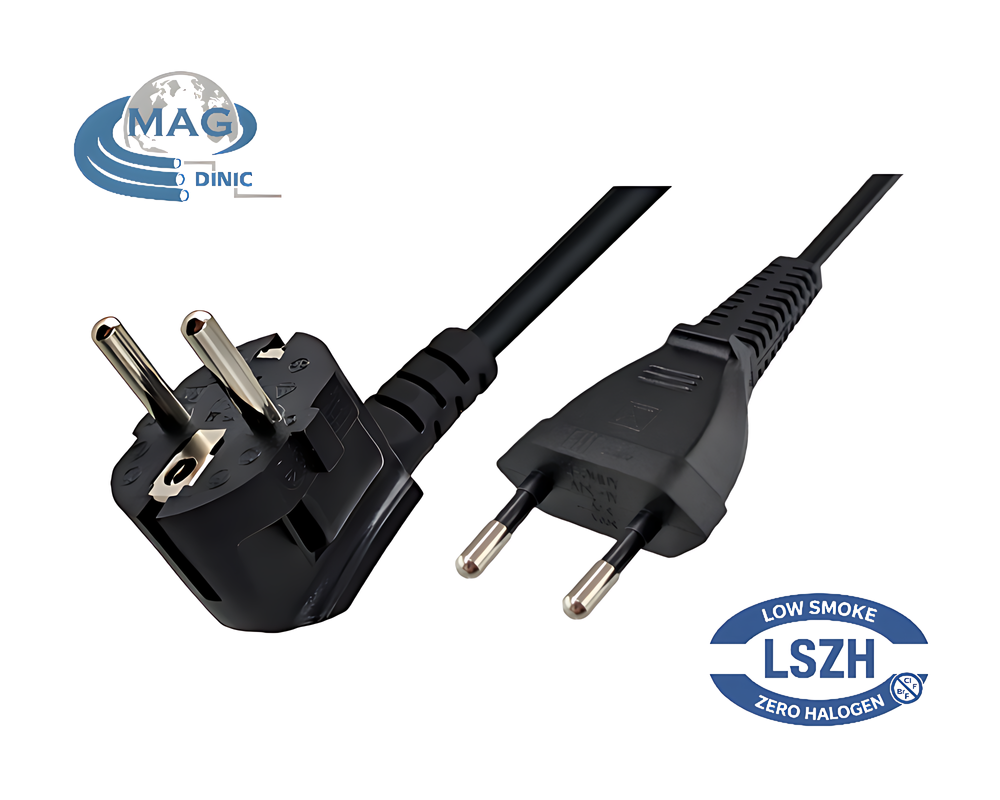

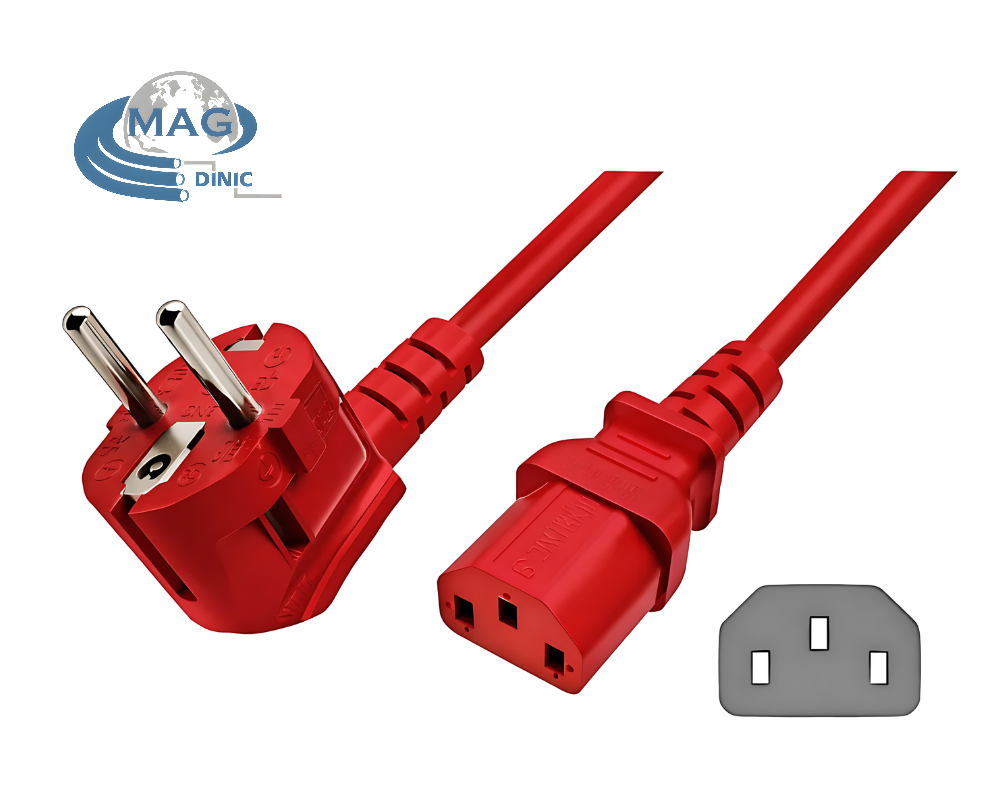

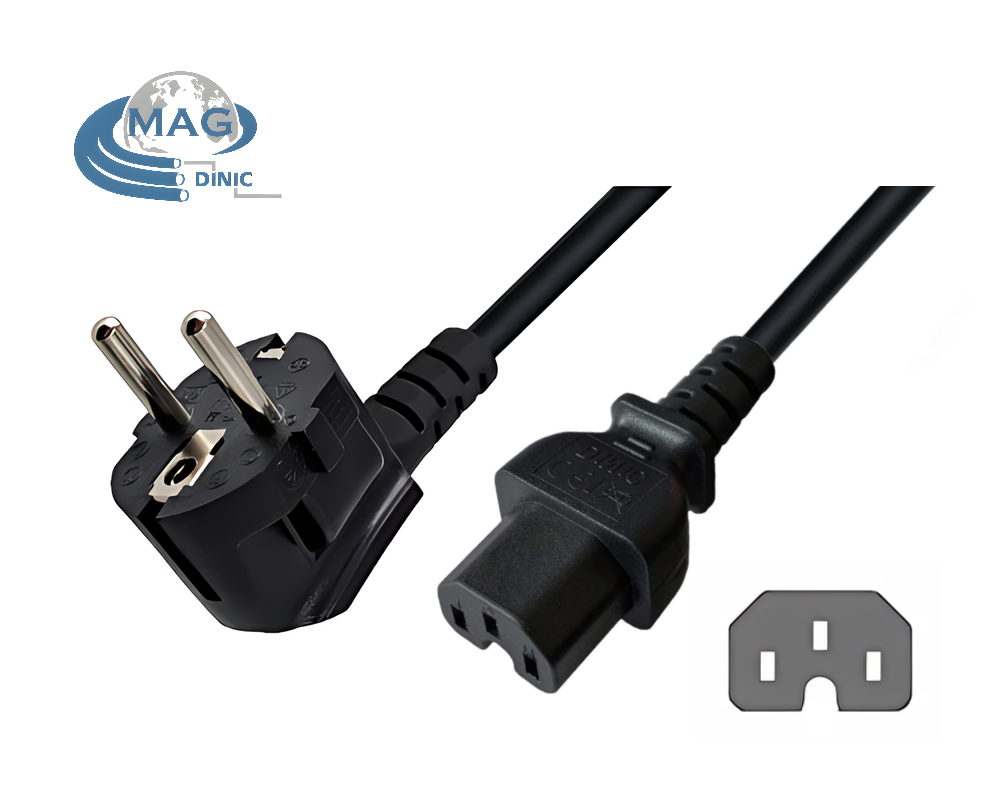

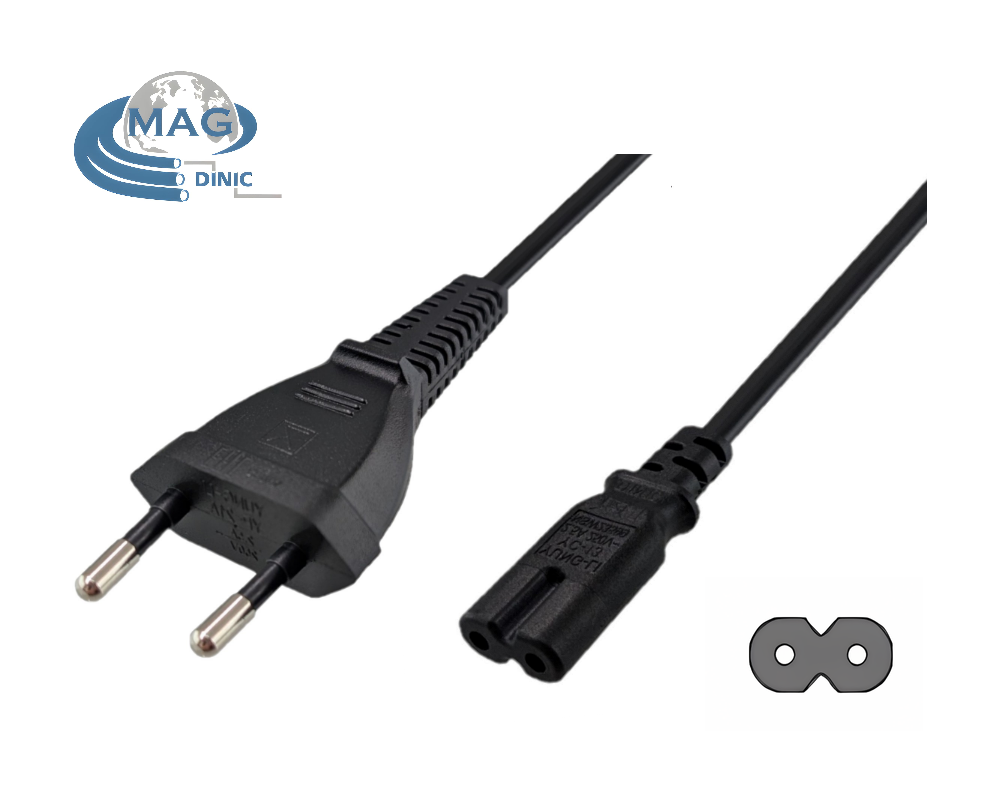

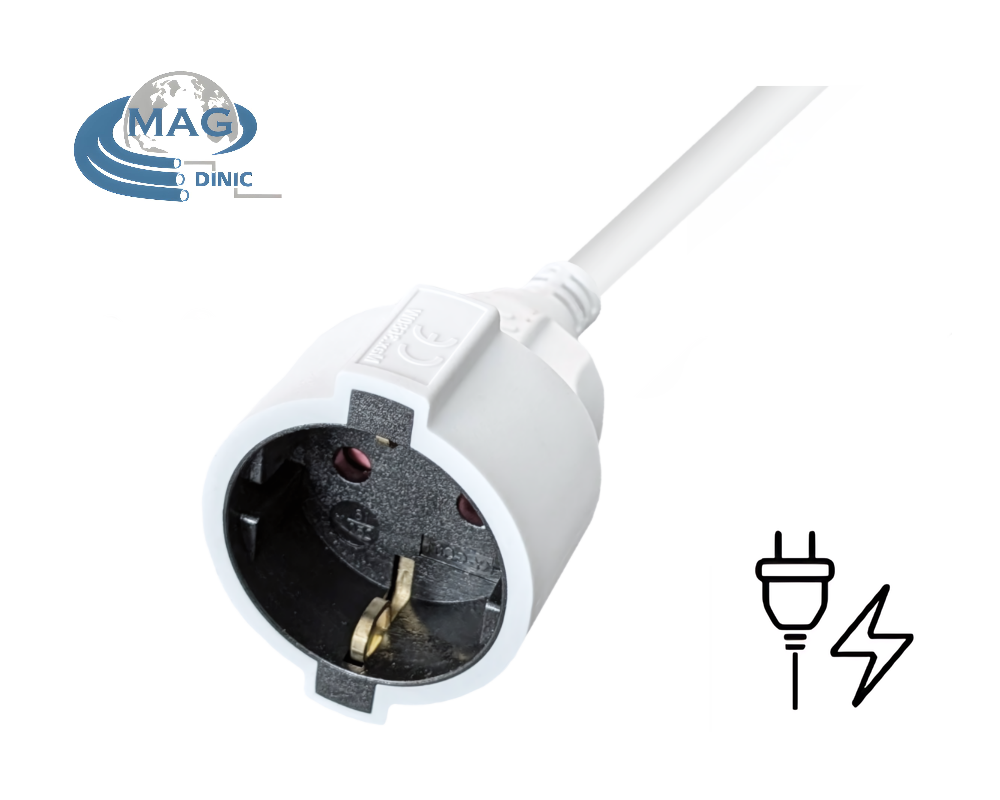

2pólový napájecí kabel C7 / C17 Napájecí kabely pro zařízení bez ochranného vodiče. CEE 7/7 na C13 Klasické napájecí kabely pro IT, kancelářská zařízení a spotřebiče. CEE 7/7 na C15 Napájecí kabely pro zařízení s vysokou teplotou pro odpovídající vstupy C16. CEE 7/7 na C19 Napájecí kabely pro odpovídající vstupy C20. CEE 7/7 na C5 Napájecí kabely s konektorem IEC-C5. Bezhalogenové napájecí kabely LSZH Pro projekty s příslušnými požadavky na materiály a požární ochranu. Napájecí kabely s otevřeným koncem Pro výrobu zařízení, zapojování, servis a OEM aplikace. Prodlužovací kabely s ochranným kolíkem Prodlužovací kabely Schuko v různých provedeních.

Na co byste měli při výběru dbát?

Síťová zástrčka a ochranný vodič

Nejprve je třeba zjistit, zda zařízení vyžaduje ochranný vodič. Zařízení příslušné třídy ochrany vyžadují pro tento účel určený připojovací kabel. U zařízení s ochrannou izolací lze použít 2pólová připojovací řešení, pokud to odpovídá specifikaci zařízení.

Vstup zařízení podle normy IEC

Připojení na zařízení určuje požadovanou spojku IEC. Typické přiřazení jsou například C14 k C13, C16 k C15, C20 k C19, C6 k C5 a C8 k C7.

Odběr proudu a průřez

Průřez vodiče sám o sobě neurčuje, jak velkému zatížení smí být připojovací kabel vystaven. Síťová zástrčka, konektor zařízení, kabel, jmenovité hodnoty, délka kabelu a schválení celého výrobku musí být vzájemně sladěny.

Provedení a místo použití

V závislosti na projektu mohou být vhodné rovné nebo úhlové zástrčky, různé barvy, bezhalogenové kabely LSZH, obzvláště odolné typy kabelů nebo otevřený konec kabelu.

Důležité: Samotné označení zástrčky nebo průřez vodiče nestačí k technickému schválení napájecího kabelu. Rozhodující jsou vždy jmenovité hodnoty, označení, schválení a technické údaje konkrétního výrobku, jakož i specifikace výrobce zařízení.

Užitečné průvodce pro výběr správného napájecího kabelu

Technické přehledy o zástrčkách zařízení podle normy IEC, průřezech vodičů, síťových zástrčkách a označeních kabelů pomáhají při nákupu, výrobě zařízení, servisu a plánování projektů.

⚡ Vyhledávač kabelů MAG Společně vyberte cílovou zemi, vstup zařízení, odběr proudu, délku a požadavky. Zástrčky zařízení podle normy IEC 60320 Porovnejte zástrčky C5, C7, C13, C15, C17, C19 a odpovídající vstupy zařízení. C13, C15 nebo C19? Rozlišujte rozdíly v připojení, teplotních požadavcích a proudové třídě. 0,75, 1,0 nebo 1,5 mm²? Zohledněte společně průřez vodiče, délku kabelu a zatížení. Síťové zástrčky po celém světě Porovnejte typy zástrček, země, síťová napětí a typické certifikace. Porozumění označením kabelů Správně zařaďte H05VV-F, H07RN-F, G/X a údaje o průřezu. Slovník kabelů od A do Z Kompaktně vyhledávejte odborné pojmy, normy a technické znalosti o kabelech. Zakázková výroba a OEM Zkontrolujte délky, barvy, zástrčky, označení a balení podle konkrétního projektu.

Časté dotazy k národním síťovým kabelům

Jaký je rozdíl mezi eurozástrčkou a zástrčkou s ochranným kontaktem CEE 7/7?

Eurozástrčka typu C je 2pólová zástrčka bez ochranného vodiče a používá se u zařízení s ochrannou izolací, která jsou pro ni určena. CEE 7/7 je uzemněná verze s ochranným kontaktem pro zařízení, která vyžadují ochranný vodič. Rozhodující je specifikace zařízení.

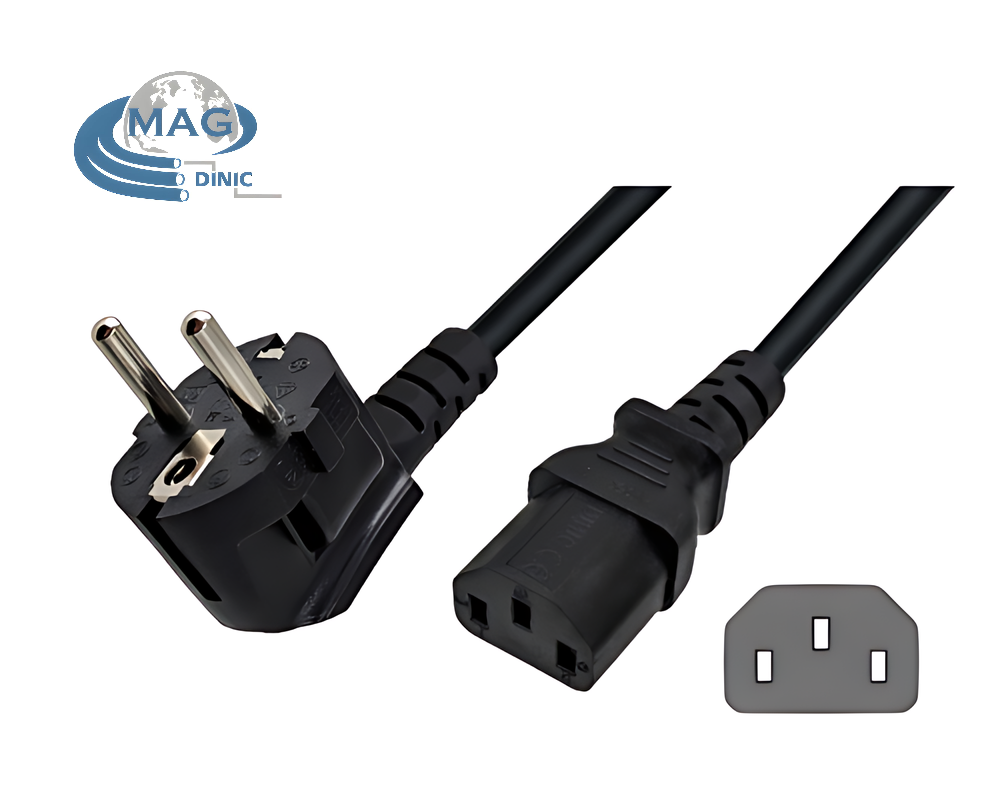

Jaký napájecí kabel potřebuji pro vstup C14 na zařízení?

Zásuvka IEC 60320 C14 se připojuje k napájecímu kabelu pomocí konektoru C13. Dále je třeba zohlednit odběr proudu, délku kabelu, průřez, provedení vodičů a technické parametry konkrétního kabelu.

Kdy potřebuji C15 místo C13?

Konektor C15 se kombinuje se vstupem C16 a je určen pro aplikace s vyššími teplotními požadavky na konektor. Napájecí kabel C13 by proto neměl být volen jako náhrada pouze na základě podobného tvaru.

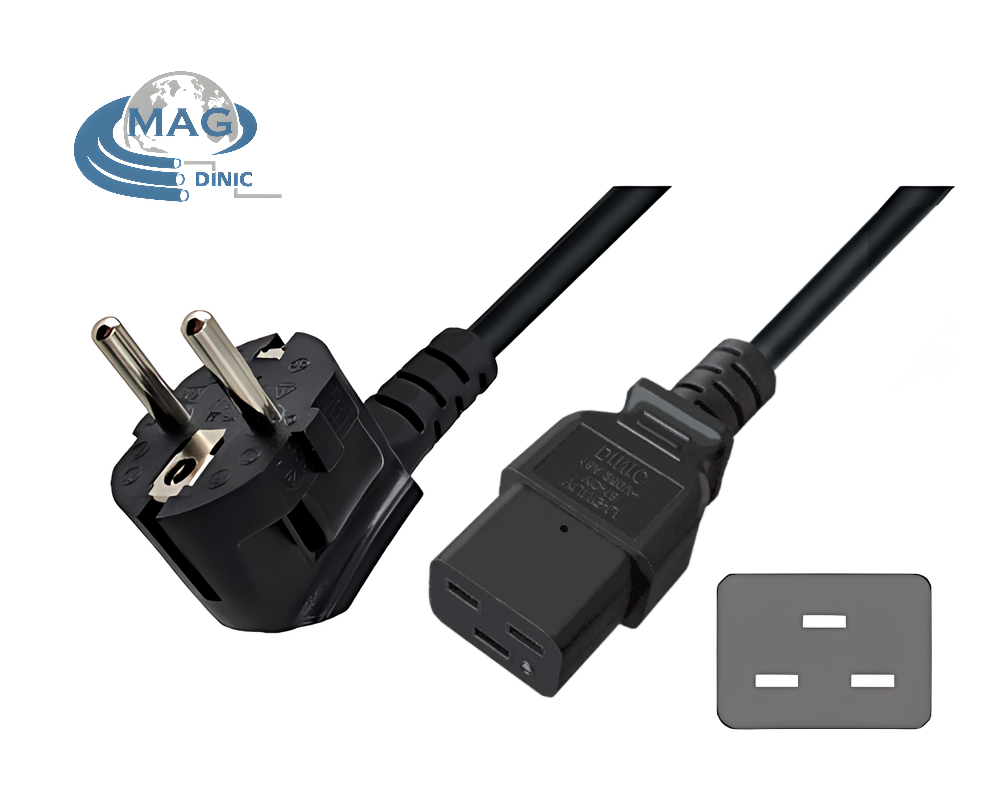

Kdy se používá napájecí kabel C19?

Kabel C19 se kombinuje se vstupem zařízení C20 a používá se například u výkonnější IT, serverové, PDU nebo UPS techniky. Skutečná vhodnost závisí na jmenovitých hodnotách a technických údajích zařízení a připojovacího kabelu.

Jaké výhody mají barevné napájecí kabely?

Barevné napájecí kabely mohou vizuálně označovat elektrické obvody, zařízení, pracoviště nebo proudové cesty A/B. To může zjednodušit instalaci, údržbu, servis a dokumentaci.

Kdy je vhodné použít bezhalogenové napájecí kabely LSZH?

Provedení LSZH lze použít, pokud projektové, stavební nebo provozní předpisy kladou zvláštní požadavky na tvorbu kouře a halogenů. Rozhodující je příslušná projektová specifikace.

Mohu pomocí vyhledávače kabelů MAG vybrat i německý napájecí kabel?

Ano. V nástroji MAG Kabel-Finder lze jako cílový trh vybrat Německo / Evropu. Následně se zobrazí dotazy týkající se vstupu zařízení, odběru proudu, délky kabelu a zvláštních požadavků, aby se zúžil výběr vhodného sortimentu.

Na co musím dbát u napájecího kabelu pro zahraničí?

U zařízení určených pro export je třeba navíc zohlednit systém zástrček a požadavky příslušného cílového trhu. Vhodné napájecí kabely specifické pro jednotlivé země najdete v sekci Mezinárodní napájecí kabely.

Napájecí kabely pro OEM, sériovou výrobu a projektové potřeby

Pokud požadovaný napájecí kabel není k dispozici jako standardní výrobek, lze pro konkrétní projekt prověřit možnost výroby napájecích kabelů na míru. V závislosti na technické proveditelnosti a projektu jsou možné například odlišné délky kabelů, barvy, průřezy vodičů, rovné nebo úhlové zástrčky, speciální kombinace zástrček, označení a individuální řešení balení.

Zkontrolovat výrobu na zakázku Mezinárodní napájecí kabely
