Síťové zástrčky po celém světě – typy zástrček, síťové napětí a certifikace

Která síťová zástrčka se používá v které zemi? Tento přehled spojuje typy zástrček A až O s důležitými cílovými trhy, typickými síťovými napětími a frekvencemi, jakož i příslušnými normami a zkušebními značkami.

Pro správný výběr mezinárodního napájecího kabelu musí být v souladu cílová země, síťová zástrčka, síťové napětí, frekvence, ochranný vodič, odběr proudu, typ vedení, průřez vodiče, délka kabelu, připojení zařízení podle normy IEC a certifikace týkající se konkrétního výrobku.

Vyhledat zemi a typ zástrčky Mezinárodní napájecí kabely Určit zástrčku zařízení podle normy IEC
Výběr v 6 krocích Typ A–O Přehled zemí Další země typu G Obrázky zástrček a průvodce Schválení Stránka zařízení IEC B2B / Projekt Často kladené otázky

Správný výběr mezinárodního napájecího kabelu v 6 krocích

Tento postup snižuje počet chybných objednávek a je obzvláště užitečný pro sériová zařízení, mezinárodní zavádění, OEM projekty a opakované nákupy.

01 · CÍLOVÝ TRH Určete zemi Určete cílovou zemi nebo konkrétní region.
02 · SÍŤOVÁ ZÁSTRČKA Výběr typu zástrčky Určete typ A–O nebo konkrétní systém NEMA.
03 · SÍŤOVÉ NAPĚTÍ A FREKVENCE Zkontrolujte, zda je zařízení vhodné pro místní elektrickou síť.
04 · TŘÍDA OCHRANY Ochranný vodič? Určete 2pólový nebo uzemněný připojovací kabel.
05 · KABEL Průřez a délka: Zvolte proudovou zátěž, AWG/mm² a délku kabelu.
06 · STRANA ZAŘÍZENÍ IEC a certifikace: Zkontrolujte C7, C5, C13, C15, C17, C19 a příslušné certifikáty.
Příklad Velká Británie: typ G / BS 1363 → 230 V / 50 Hz → zkontrolujte odběr proudu a ochranný vodič → vyberte vhodný kabel → například IEC C13 → zkontrolujte pojistku a typové schválení pro daný výrobek.

Přehled typů zástrček A až O

Internationale Steckdosen und Netzstecker Typ A bis Typ O

Rychlé přiřazení typů A–O

Tvar zástrčky slouží pouze pro orientaci. Pro objednávku jsou rozhodující cílová země, elektrické parametry a certifikace konkrétního síťového kabelu.

A
Typ A · USA, Kanada, Japonsko · NEMA 1-15P
B
Typ B · USA, Kanada · NEMA 5-15P
C
Typ C · evropská zástrčka · 2pólová
D
Typ D · Indie · s uzemněním
E
Typ E · Francie, Belgie a další
F
Typ F · Schuko · Německo a další země
G
Typ G · Velká Británie · BS 1363
H
Typ H · Izrael
I
Typ I · Austrálie, Nový Zéland, Čína, Argentina
J
Typ J · Švýcarsko, Lichtenštejnsko
K
Typ K · Dánsko
L
Typ L · Itálie
M
Typ M · Jižní Afrika / Indie
N
Typ N · Brazílie · NBR 14136
O
Typ O · Thajsko · TIS 166-2549
Flagge Deutschland Flagge Frankreich Flagge Belgien Typ E a typ F: Běžně používaná zástrčka CEE-7/7 kombinuje možnosti ochranného kontaktu systémů typu E a typu F a je často označována jako typ E+F.

Síťové zástrčky podle země – typ zástrčky, síťové napětí a certifikace

Následující tabulka slouží k technickému předběžnému výběru. Hodnoty síťového napětí jsou typické jmenovité hodnoty. Pro sériově vyráběná zařízení, nákup v rámci B2B a export jsou rozhodující technické údaje a certifikace konkrétního výrobku.

Země / trh Typ zástrčky Typické síťové parametry Norma / Značka certifikace Výběr MAG
Deutschland Německo / Evropa Typ C · Typ E+F · CEE 7/7 · CEE 7/17 230 V / 50 Hz CEE / EN 50075 · VDE / ENEC podle provedení Napájecí kabel Evropa →
USA Kanada USA / Kanada Typ A / B · NEMA 1-15P / NEMA 5-15P typicky 120 V / 60 Hz UL / CSA / cULus · dodržujte AWG Napájecí kabel pro USA/Kanadu →
Großbritannien Velká Británie / UK Typ G · BS 1363 230 V / 50 Hz BS 1363 · ASTA nebo BSI/Kitemark podle produktu · Pojistka Napájecí kabel pro Velkou Británii →
Saudi-Arabien Saúdská Arábie Typ G typicky 230 V / 60 Hz SASO · národní požadavky podle jednotlivých výrobků Zkontrolujte provedení typu G
Hongkong Hongkong Typ G 220 V / 50 Hz Místní bezpečnostní požadavky podle jednotlivých výrobků Zkontrolujte provedení typu G
Singapur Singapur Typ G 230 V / 50 Hz SS 145 · SAFETY Mark podle provedení výrobku Zkontrolujte provedení typu G
Schweiz Liechtenstein Švýcarsko / Lichtenštejnsko Typ J · vhodné 2pólové provedení pro Švýcarsko 230 V / 50 Hz SN 441011 · Zkontrolujte provedení výrobku Švýcarský napájecí kabel →
Australien Neuseeland Austrálie / Nový Zéland Typ I 230 V / 50 Hz AS/NZS 3112 · SAA nebo schválení podle konkrétního produktu Napájecí kabel pro Austrálii →
China Čína Typ I / typ A podle použití 220 V / 50 Hz CCC podle provedení výrobku Čínský napájecí kabel →
Japan Japonsko Typ A / B · JIS 100 V / 50 nebo 60 Hz JIS C 8303 · PSE / JET podle položky Japonský napájecí kabel →
Indien Indie Typ C / D / M podle použití 230 V / 50 Hz BIS podle provedení produktu Indický napájecí kabel →
Brasilien Brazílie Typ N regionální 127 / 220 V · 60 Hz NBR 14136 · INMETRO pro každý výrobek Napájecí kabel pro Brazílii →
Südkorea Jižní Korea Provedení na bázi KS-C-8305 220 V / 60 Hz KC / KTL na kus Napájecí kabel pro Koreu →
Italien Itálie Typ L 230 V / 50 Hz IMQ / národní požadavky podle položky Italský napájecí kabel →
Dänemark Dánsko Typ K 230 V / 50 Hz DEMKO / národní požadavky podle jednotlivých výrobků Napájecí kabel pro Dánsko →
Israel Izrael Typ H 230 V / 50 Hz SII pro jednotlivé položky Izraelský napájecí kabel →
Südafrika Jižní Afrika Typ M / provedení SANS-164 podle použití 230 V / 50 Hz SANS 164 · SABS podle provedení produktu Napájecí kabel pro Jižní Afriku →
Argentinien Argentina Typ I 220 V / 50 Hz IRAM / místní certifikace podle konkrétního výrobku Napájecí kabel pro Argentinu →
Thailand Thajsko Typ O 230 V / 50 Hz TIS 166-2549 pro každý výrobek Napájecí kabel pro Thajsko →
Důležité: To, že se tvar zástrčky mechanicky hodí, ještě neznamená, že je napájecí kabel schválen pro daný trh. Zejména u mezinárodních sériových projektů je třeba vždy společně zkontrolovat síťovou zástrčku, kabel, IEC konektor na straně zařízení a schválení.

Další důležité země s typem zástrčky G

Typ G se kromě Velké Británie používá také na mnoha dalších evropských, asijských a arabských trzích. I přes stejný tvar zástrčky mohou platit odlišné národní požadavky.

Irland Malta Zypern Irsko · Malta · Kypr
Typ G je rozšířen i na těchto evropských trzích.
Malaysia Brunei Malajsie · Brunej
Typ G je rozšířený. Je třeba dodatečně zkontrolovat národní požadavky a konkrétní provedení výrobku.
Vereinigte Arabische Emirate Katar Bahrain Spojené arabské emiráty · Katar · Bahrajn
Důležité trhy s typem G pro mezinárodní dodávky zařízení a projekty OEM.
Oman Kuwait Omán · Kuvajt
I na těchto trzích je rozšířený zásuvkový systém typu G.

Vizuální rozpoznání síťových zástrček – referenční obrázky MAG

Obrázky pomáhají při rychlém zařazení mezinárodních síťových zástrček. U každého typu zástrčky najdete krátké technické zařazení a přímo odpovídajícího průvodce MAG nebo příslušnou kategorii síťových kabelů.

Typ C Eurostecker Netzstecker
Deutschland
Typ C · Eurokonektor
2pólová síťová zástrčka bez ochranného vodiče. Široce rozšířená v Německu a mnoha evropských zemích.
Vhodné napájecí kabely s eurozástrčkou pro zařízení třídy ochrany II.
Napájecí kabel typu C →
CEE 7/7 Schutzkontaktstecker Typ E und Typ F
Deutschland Frankreich Belgien
CEE 7/7 · typ E+F
Zemněná zástrčka s ochranným kontaktem pro řadu evropských trhů. Kombinuje možnosti ochranného kontaktu typů E a F.
Vhodné napájecí kabely s ochrannou zástrčkou pro zařízení s ochranným vodičem v Německu a Evropě.
Napájecí kabel CEE 7/7 →
Typ A NEMA 1-15P Netzstecker
USA Kanada
Typ A · NEMA 1-15P
2pólová severoamerická síťová zástrčka bez ochranného vodiče. Typická pro lehčí zařízení a napájecí zdroje.
Vyberte napájecí kabel pro USA/Kanadu s odpovídajícími konektory IEC a konektory pro zařízení.
Napájecí kabel pro USA →
Typ B NEMA 5-15P Netzstecker
USA Kanada
Typ B · NEMA 5-15P
Standardní síťová zástrčka s uzemněním pro USA a Kanadu. Často se používá u IT, kancelářských a elektronických zařízení.
Vyberte odpovídající síťové kabely NEMA 5-15P podle konektoru IEC, průřezu AWG a délky.
Napájecí kabel NEMA 5-15P →
NEMA 5-15P Hospital Grade Netzstecker Green Dot
USA Kanada
NEMA 5-15P pro nemocniční použití
Speciální severoamerické provedení zástrčky pro příslušné lékařské a profesionální aplikace.
Green Dot, Hospital Grade, požadavky a typické oblasti použití v průvodci MAG.
Průvodce Hospital Grade → Napájecí kabely pro USA →
NEMA 6-20P Netzstecker 20 A 250 V
USA Kanada
NEMA 6-20P · 20 A / 250 V
Severoamerická síťová zástrčka pro výkonnější 250 V aplikace v IT, laboratořích, zkušebnách a průmyslovém prostředí.
Rozdíly oproti NEMA 5-15P, proudová zatížitelnost a vhodná konfigurace kabelu v průvodci.
Průvodce NEMA 6-20P → Napájecí kabely pro USA →
Typ G BS 1363 UK Netzstecker
Großbritannien
Typ G · BS 1363
3pólová britská síťová zástrčka s pojistkou. Rozšířená také v mnoha dalších zemích.
Země, normy a certifikace, jako jsou ASTA, BSI, SASO a SAFETY Mark, najdete v průvodci typem G.
Průvodce typem G → Britské napájecí kabely →
Schweizer Netzstecker Typ J
Schweiz Liechtenstein
Typ J · Švýcarsko
Švýcarský systém síťových zástrček pro Švýcarsko a Lichtenštejnsko. Základem je národní norma SN 441011.
Typy zástrček, provedení a důležité rozdíly najdete v podrobném průvodci pro Švýcarsko.
Průvodce pro Švýcarsko → Švýcarské napájecí kabely →
Italienischer Netzstecker Typ L
Italien
Typ L · Itálie
Italský tříkolíkový systém zástrček. V závislosti na použití se uplatňují různé proudové třídy.
Vyberte si vhodný italský napájecí kabel podle typu zástrčky, délky a provedení produktu.
Italské napájecí kabely →
Dänischer Netzstecker Typ K
Dänemark
Typ K · Dánsko
Dánský zásuvkový systém s ochranným kontaktem pro odpovídající národní připojení zařízení.
Vyberte si přímo dánský napájecí kabel s odpovídajícími konektory IEC.
Napájecí kabely pro Dánsko →
Israelischer Netzstecker Typ H
Israel
Typ H · Izrael
Izraelský 3pólový zásuvkový systém. Pro profesionální použití je třeba zkontrolovat konkrétní provedení produktu.
Vyberte si vhodný izraelský napájecí kabel podle konektoru IEC a délky.
Napájecí kabel pro Izrael →

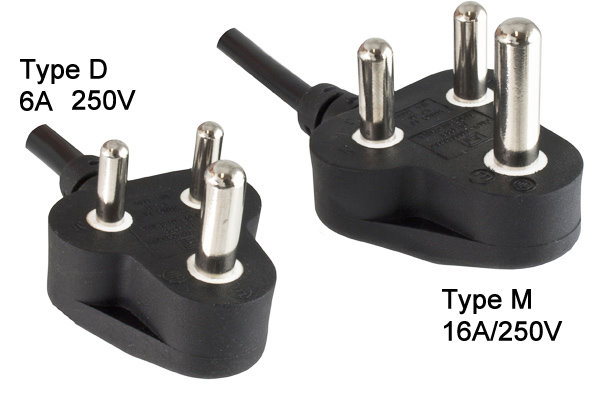

Indien Netzstecker Typ D und Typ M im Vergleich
Indien
Typ D / typ M · Indie
Oba systémy jsou třípólové a uzemněné, výrazně se však liší rozměry a proudovou třídou.
Typy C, D a M, stejně jako BIS a správný výběr v průvodci pro Indii.
Průvodce pro Indii → Indické napájecí kabely →
Australien Netzstecker Typ I
Australien Neuseeland
Typ I · Austrálie / Nový Zéland
Systém plochých kolíků pro Austrálii a Nový Zéland. Podobné tvary zástrček se vyskytují i na dalších trzích.
Vyberte si vhodné napájecí kabely pro Austrálii podle typu zástrčky podle normy IEC, délky a certifikace.
Napájecí kabel pro Austrálii →
Brasilien Netzstecker Typ N NBR 14136
Brasilien
Typ N · Brazílie
Brazilský systém zástrček podle normy NBR 14136. Dále je třeba vzít v úvahu regionálně odlišné síťové napětí.
Vyberte napájecí kabel pro Brazílii s odpovídajícím provedením produktu a certifikací INMETRO.
Napájecí kabel pro Brazílii →
Thailand Netzstecker und Steckdose Typ O
Thailand
Typ O · Thajsko
Národní thajský systém zástrček. U sériových zařízení je rozhodující konkrétní provedení v souladu s normou TIS.
Vyberte přímo odpovídající thajské napájecí kabely a dostupné připojení zařízení.
Napájecí kabel pro Thajsko →

Schválení a certifikační značky u mezinárodních napájecích kabelů

Národní normy, certifikace a zkušební značky hrají u mezinárodních napájecích kabelů důležitou roli. Jaké doklady jsou potřebné, závisí na cílovém trhu, produktu, zařízení a oblasti použití.

USA Kanada USA / Kanada
Dbejte na certifikace UL, CSA resp. cULus, typ kabelu a průřez podle AWG.
Großbritannien Velká Británie
Zkontrolujte normu BS 1363 a označení ASTA nebo BSI/Kitemark pro daný výrobek.
China Japan Indien Čína · Japonsko · Indie
V závislosti na trhu jsou relevantní například certifikace CCC, PSE/JET nebo BIS.
Australien Brasilien Südafrika Další cílové trhy
Příklady jsou SAA, INMETRO, SABS, SII, IMQ, DEMKO nebo IRAM.
Pro nákup a OEM: cílový trh → elektrické požadavky → síťová zástrčka → kabel → strana zařízení podle normy IEC → schválení pro konkrétní výrobek.

Síťová zástrčka na straně sítě – IEC 60320 na straně zařízení

Mezinárodní napájecí kabel je jednoznačně identifikovatelný až díky kombinaci zástrčky dané země, kabelu a konektoru na straně zařízení. Častými konektory na straně zařízení podle normy IEC jsou C7, C5, C13, C15, C17 a C19.

Zástrčky zařízení podle normy IEC 60320

C5, C7, C13, C15, C17 a C19 se liší konstrukcí, teplotním rozsahem a použitím.

Porovnat zástrčky zařízení podle normy IEC →
Průřez napájecího kabelu

Vyberte průřez 0,75 mm², 1,0 mm² nebo 1,5 mm² podle proudového zatížení, délky a použití.

Průřez napájecího kabelu →
Mezinárodní napájecí kabely

Vyberte podle země, síťové zástrčky, strany zařízení podle normy IEC, délky a provedení produktu.

Mezinárodní napájecí kabely →
Mezinárodní síťové adaptéry

Řešení s adaptéry pro servis, testování a dočasné použití.

Mezinárodní napájecí adaptéry →
Další cílové trhy

Připojovací řešení pro země a projekty, které nejsou uvedeny v hlavních kategoriích.

Napájecí kabely – zbytek světa →

Jaké údaje jsou potřebné pro mezinárodní napájecí kabel?

Čím přesnější je specifikace, tím rychleji lze ověřit, zda je vhodný standardní výrobek, nebo zda je nutná speciální provedení na míru daného projektu.

01 · CÍLOVÝ TRH Země / region
02 · SÍŤOVÁ ZÁSTRČKA typ A–O / NEMA
03 · STRANA ZAŘÍZENÍ C7 / C5 / C13 / C15 / C19
04 · ZATÍŽENÍ Proud / výkon / třída ochrany
05 · VEDENÍ Délka / mm² / AWG
06 · DOKLADY Norma / schválení
07 · PROJEKT Množství / barva / balení
Poptejte si síťový kabel na míru

Často kladené otázky týkající se mezinárodních síťových zástrček

Která síťová zástrčka se používá v které zemi?

Příkladem je typ G ve Velké Británii, typ J ve Švýcarsku, typ I v Austrálii, typ N v Brazílii, typ H v Izraeli, typ K v Dánsku a typ O v Thajsku. Některé země používají souběžně více systémů zástrček.

Jaký je rozdíl mezi typem E a typem F?

Typ E a typ F používají odlišné systémy ochranných kontaktů. Běžně používaná zástrčka CEE-7/7 kombinuje obě možnosti ochranných kontaktů a je často označována jako typ E+F.

Je typ G rozšířený pouze ve Velké Británii?

Ne. Typ G se používá mimo jiné také v Irsku, na Maltě, Kypru, v Hongkongu, Singapuru, Malajsii, Saúdské Arábii, Spojených arabských emirátech, Kataru, Bahrajnu, Ománu, Kuvajtu a Bruneji.

Co znamená NEMA 5-15P Hospital Grade?

„Hospital Grade“ označuje odpovídajícím způsobem provedené a označené severoamerické zástrčky pro speciální použití. Známým rozpoznávacím znakem těchto zástrček je zelená tečka.

Co je NEMA 6-20P?

NEMA 6-20P je severoamerický zásuvkový systém pro aplikace s napětím 250 V a proudem do 20 A. Vyžaduje odpovídající zásuvku NEMA 6-20 a nesmí být zaměňován s NEMA 5-15P.

Je každý kabel NEMA 6-20P automaticky vhodný pro proud 20 A?

Ne. Rozhodující je kompletní připojovací kabel. Síťová zástrčka, kabel, průřez AWG a zařízeníová spojka IEC musí být společně dimenzovány pro požadovaný proud.

Jaký je v Indii rozdíl mezi typem D a typem M?

Oba zásuvkové systémy jsou třípólové a uzemněné. Typ M je větší a je určen pro vyšší proudové třídy. Typ D a typ M proto nelze považovat za rovnocenné.

Jaká síťová zástrčka se používá v Brazílii?

V Brazílii je rozhodující typ N podle normy NBR 14136. Kromě toho je třeba zohlednit regionální síťové napětí, protože se může vyskytovat jak 127 V, tak 220 V.

Jaká síťová zástrčka se používá v Thajsku?

Typ O je thajský národní zásuvkový systém. U profesionálních zařízení a sériových projektů je třeba ověřit konkrétní provedení výrobku v souladu s normou TIS.

Stačí, když se síťová zástrčka mechanicky hodí?

Ne. Kromě toho musí odpovídat síťové napětí, frekvence, třída ochrany, odběr proudu, průřez vodičů, připojení zařízení a případně i národní požadavky na schválení.

Jaký je rozdíl mezi zemní zástrčkou a zástrčkou zařízení podle normy IEC?

Zástrčka dané země spojuje kabel se síťovou zásuvkou. Zástrčka zařízení podle normy IEC spojuje kabel se zařízením. Například britský síťový kabel může mít na jednom konci typ G a na druhém IEC C13.

Může síťový adaptér měnit síťové napětí?

Jednoduchý mechanický síťový adaptér síťové napětí nemění. Připojené zařízení proto musí být vhodné pro napětí a frekvenci příslušné elektrické sítě.

Poznámka: Tento přehled slouží jako technická orientace při předběžném výběru mezinárodních síťových připojení. Typy zástrček, síťové hodnoty, normy a požadavky na schválení se mohou lišit nebo měnit v závislosti na zemi, regionu, produktu a použití. Rozhodující jsou technické údaje konkrétního výrobku, specifikace zařízení a požadavky příslušného cílového trhu.
