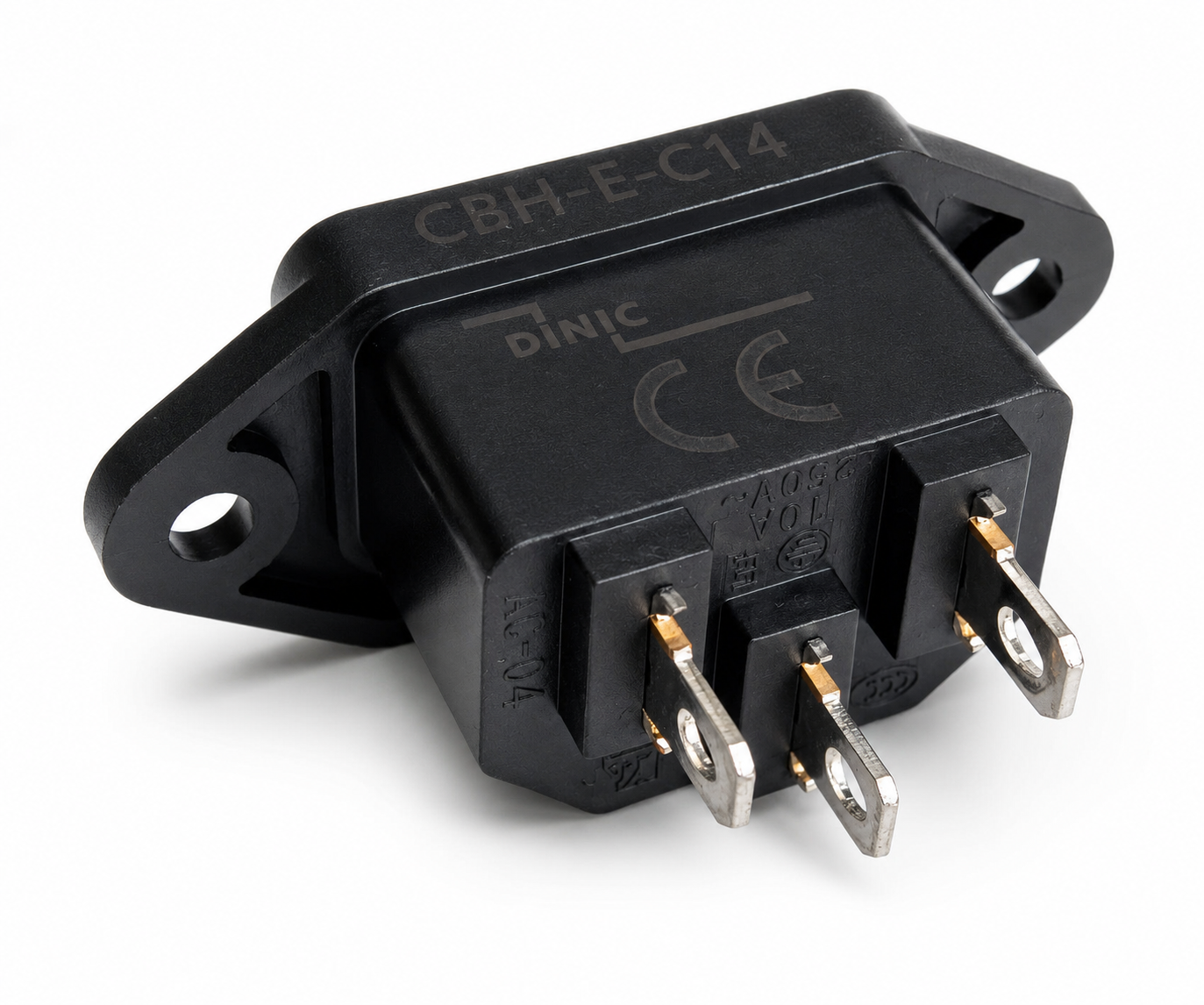

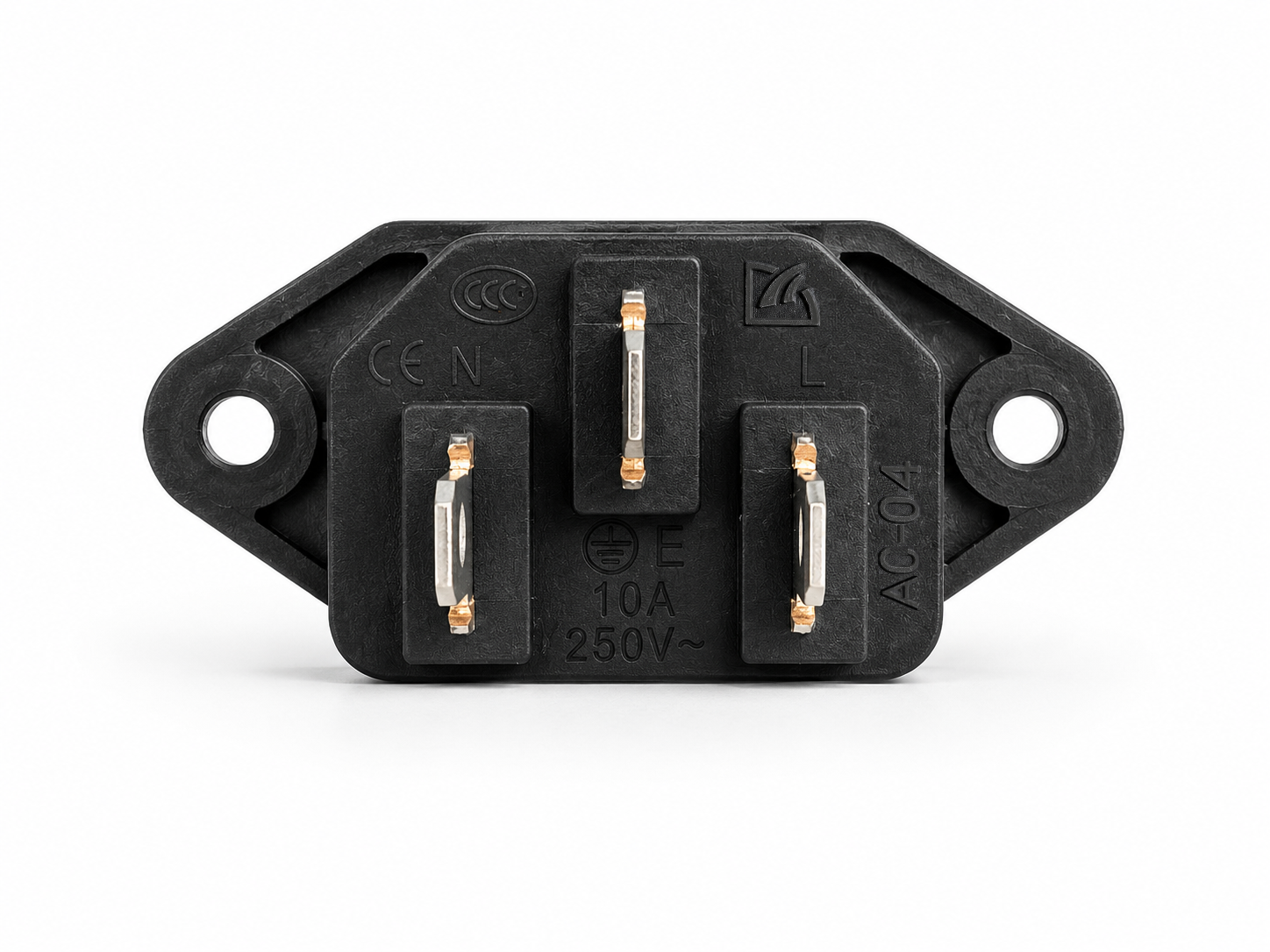

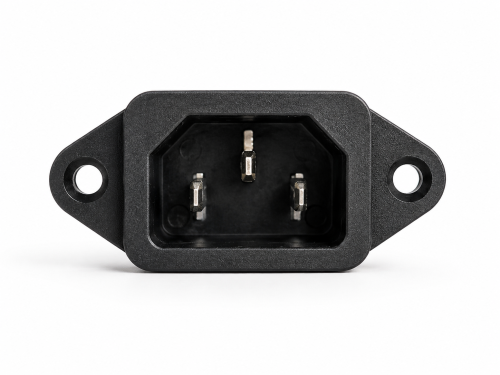

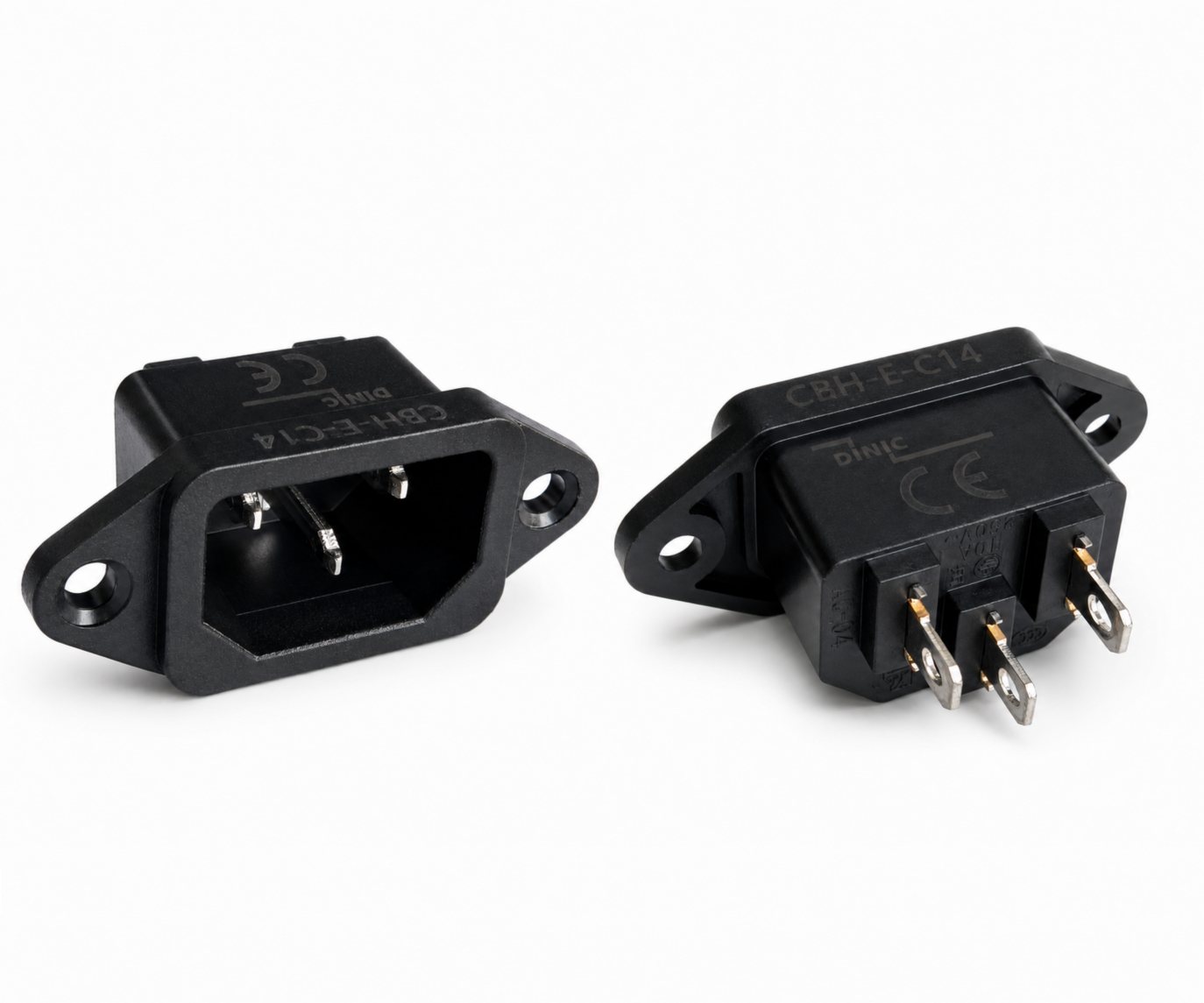

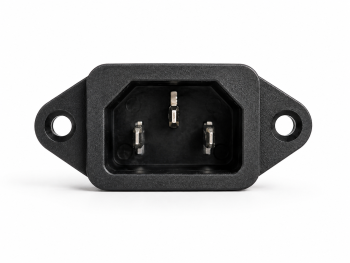

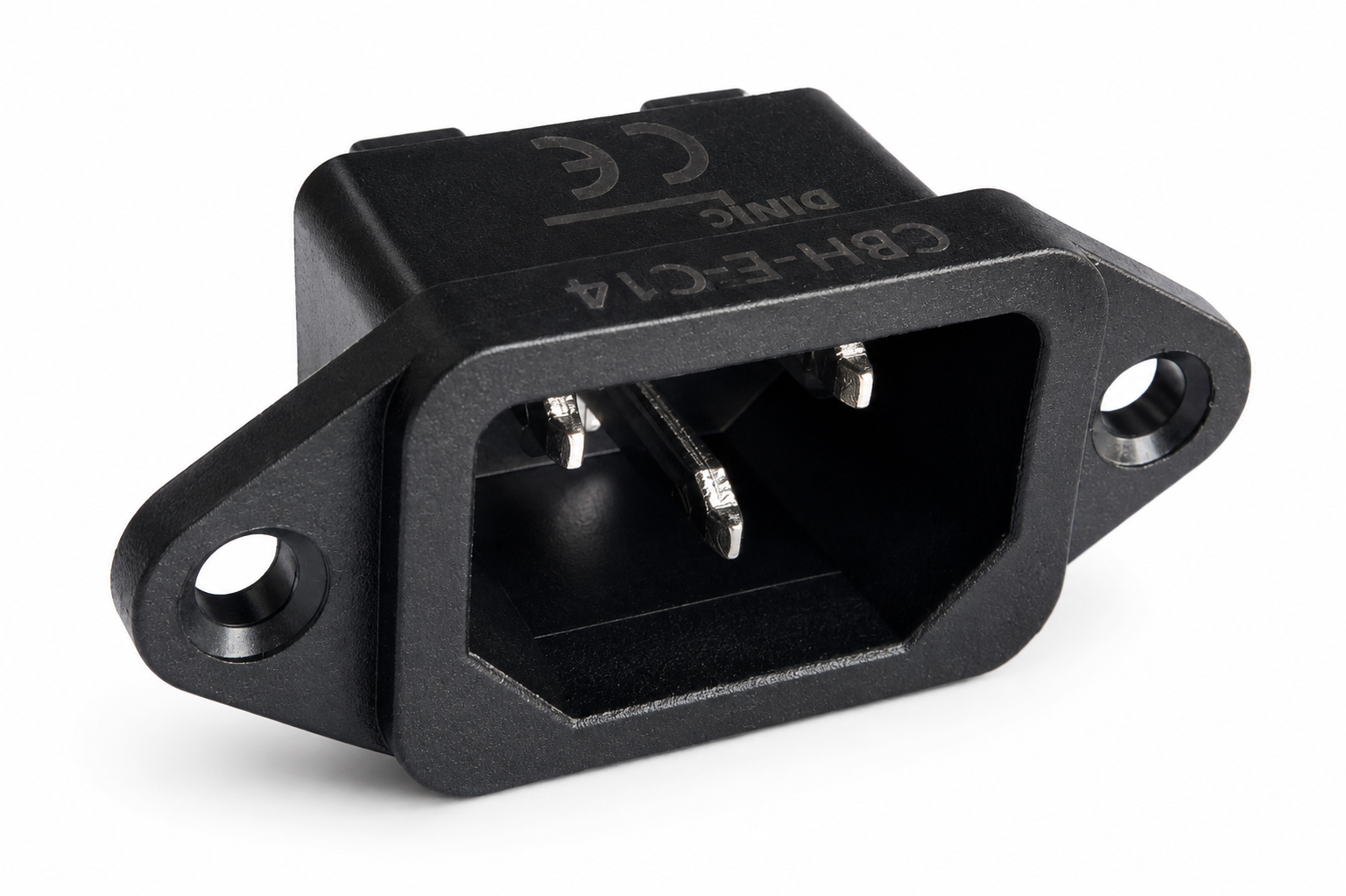

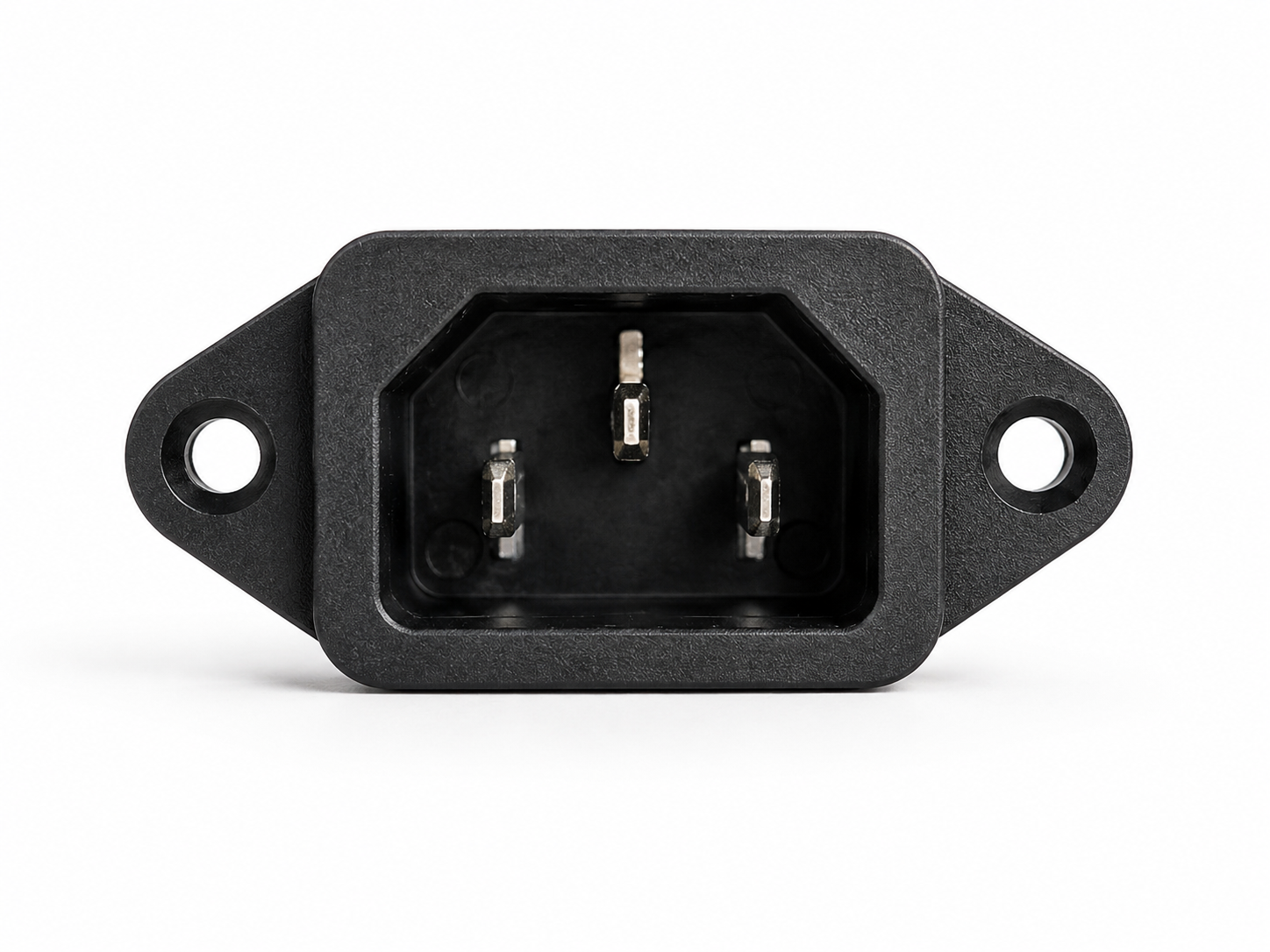

DINIC IEC 60320-C14 Priză de montare cu șuruburi, 10 A, 250 V~, ambalaj în vrac

Prezentare generală

Avantaje

• Model conform IEC-60320-C14 pentru interfețe standardizate de montare a echipamentelor de birou.
• Montare cu șuruburi pentru fixarea solidă în carcase și panouri frontale compatibile.
• Model de conectare cu 3 poli, cu L, N și PE, pentru aplicații cu conductor de protecție.
• Caracteristici electrice de 10 A și 250 V~ pentru intrările corespunzătoare ale echipamentelor.
• Carcasă din material termoplastic PA66 GF3, conform specificațiilor produsului.

Descrierea produsului

Priza de montare IEC 60320-C14 cu 3 poli, cu fixare prin șuruburi, este destinată montării fixe în aparate, unități de alimentare și ansambluri tehnice. Cu un curent nominal de 10 A, o tensiune nominală de 250 V~ și conexiune L/N/PE, aceasta este potrivită pentru alimentările standardizate ale echipamentelor cu racord la rețea, cu conductor de protecție.

Pentru achiziții, proiectare, asamblarea echipamentelor și cerințele de producție în serie sunt relevante în special numărul de articol unic CBH-E-C14, codul EAN 4032528044996, montarea prin înșurubare, precum și dimensiunile indicate în desene. Livrarea se efectuează în ambalaj vrac.

Domenii tipice de utilizare

• Carcase de aparate și panouri frontale cu interfață de montare C14 prevăzută
• Unități de alimentare și subansambluri electrice
• Tehnica de testare, măsurare și service
• Piese de schimb și consumabile de serie în ateliere, industrie și asamblarea echipamentelor

Date tehnice

Potrivit pentru aparate și ansambluri cu interfață de montare IEC-60320-C14 prevăzută, decupaj de montare corespunzător și cablare cu 3 poli pentru L, N și PE. Pe partea cablului de aparat, priza de montare C14 este proiectată pentru cuplaje IEC-60320-C13 compatibile.

Înainte de comandă, se recomandă verificarea conformității decupajului de montare, a distanței de fixare și a spațiului pentru cablarea din spate cu desenul tehnic.

Pentru o alegere sigură, trebuie verificate tipul IEC, caracteristicile electrice de 10 A / 250 V~, configurația conexiunilor cu 3 poli L/N/PE, precum și dimensiunile din desen. Sunt deosebit de relevante decupajul de montare de 24 x 16 mm, distanța de fixare de 40 mm și lățimea frontală de 50,1 mm.

1 x priză de montare DINIC IEC 60320-C14 cu fixare prin șuruburi
