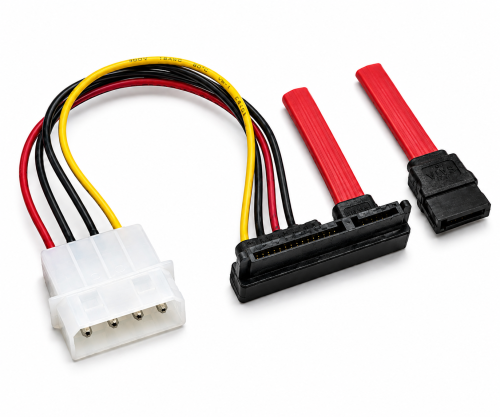

Cabo S-ATA interno, conector S-ATA de 22 pinos a 90° para conector de 7 pinos + 4 pinos de alimentação, 0,50 m de comprimento

O cabo interno SATA «All-in-One» liga uma unidade Serial-ATA, através de uma tomada combinada SATA de 90°, 7+15, simultaneamente à ligação de dados SATA da placa-mãe ou do controlador e a uma ligação de alimentação IDE/Molex de 4 pinos da fonte de alimentação do PC. O cabo de dados tem cerca de 0,50 m de comprimento e a saída de alimentação cerca de 0,10 m.

• Ligação combinada de dados e alimentação para unidades SATA internas
• Conector combinado SATA com ângulo de 90° para situações de instalação com espaço reduzido
• Conector SATA de 7 pinos reto para ligação à placa-mãe ou ao controlador
• Conector de alimentação IDE/Molex de 4 pinos para fontes de alimentação de PC compatíveis
• Versão a granel para integração de sistemas, assistência técnica e montagem em série

O cabo SATA «tudo em um» reúne a transmissão de dados e a alimentação de uma unidade Serial ATA num único conceito de ligação. Do lado do sistema, está disponível um conector SATA reto de 7 pinos para a ligação de dados, bem como um conector de alimentação IDE/Molex de 4 pinos para a fonte de alimentação. Do lado da unidade, ambas as ligações são reunidas através de uma tomada combinada SATA 7+15.

A ligação combinada com um ângulo de 90° permite uma passagem de cabos que poupa espaço diretamente junto à unidade e reduz o raio de curvatura necessário. Isto é particularmente relevante em caixas compactas, estruturas de suporte e instalações com espaço limitado na ligação da unidade.

• Integração de sistemas e montagem de PCs e PCs industriais
• Cablagem interna de discos rígidos SATA, SSDs e unidades óticas
• PCs de painel e sistemas incorporados
• Assistência, manutenção e modernização de cablagens de unidades existentes
• Configurações de teste e ambientes de oficina

• Unidades SATA com conector combinado SATA 7+15, por exemplo, HDD, SSD ou ODD
• Placas-mãe e controladores com conector de dados SATA de 7 pinos
• Fontes de alimentação para PC com conector de alimentação IDE/Molex de 4 pinos

No caso de conectores angulares, a designação da direção do ângulo depende da perspetiva de observação. Por isso, a imagem do produto é determinante para a direção de montagem da ligação de 90°.

Antes da instalação, deve verificar-se o espaço de montagem disponível na unidade, bem como a orientação da ligação combinada SATA de 90°, com base na ilustração do produto.

Para o lado do sistema, são necessárias tanto uma ligação de dados SATA de 7 pinos na placa-mãe ou no controlador, como uma ligação de alimentação IDE/Molex de 4 pinos na fonte de alimentação.

A DINIC é uma marca da MAG GmbH – acessórios para produtos e sistemas destinados a ambientes profissionais de instalação e integração.
