Portugalų / Português TV kabelio IEC priedai
Naudodami „DINIC“ priedus, galite sujungti, pratęsti ir surinkti televizijos bei radijo koaksialinius kabelius. Pasirinkite IEC kištukus ir jungtis, perėjimus tarp IEC ir F jungčių, kampinius adapterius bei skirstytuvus. Antenos stiprintuvai ir apvalkalo srovės filtrai papildo asortimentą, skirtą specializuotoms parduotuvėms, montavimo darbams ir techniniam aptarnavimui.
IEC metaliniai kištukai ir metaliniai jungiamieji elementai su sraigtiniu tvirtinimu, skirti kabeliams, kurių išorinis skersmuo yra 4,5–7,5 mm.

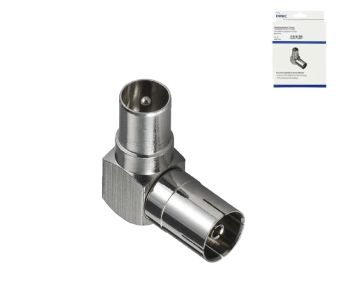

90° kampinis IEC adapteris nukreipia esamą jungiamąjį kabelį, nereikalaujant iš naujo montuoti kištuko.
Tinkami skirstytuvai, skirti dviem televizoriams arba dviem radijo imtuvams prijungti prie vienos antenos jungties.
Reikia pilno jungiamojo kabelio? Čia rasite paruoštus IEC antenos kabelius televizoriui ir radijui.
Antennų kabelių priedai: IEC kištukai, jungtys ir adapteriai
Koaksialinių kabelių surinkimas
Mažai vietos už televizoriaus
Dviejų prietaisų prijungimas
Kokie priedai tinka mano antenos kabeliui?
Svarbiausi veiksniai yra jungtys abiejuose galuose, pageidaujama funkcija ir turima vieta. IEC kištukas turi vidurinį kaištį, o IEC jungtis – lizdinį kontaktą. F jungtys prisukamos varžtais. Todėl palyginkite faktinius jungiklius ant kabelio, rozetės ir prietaiso.
| Reikalingi jungtys adapteryje | Tinkamas DINIC modelis |
|---|---|
| IEC lizdas į IEC lizdą | IEC dviguba lizdinė jungtis, skirta sujungti du kabelio galus su IEC kištukais. |
| IEC kištukas į IEC kištuką | Koaksialinė dviguba kištukinė jungtis, skirta sujungti du kabelio galus su IEC jungtimi. |
| F kištukas į IEC jungtį | Visiškai metalinis adapteris „F“ kištukas į koaksialinę jungtį, atskirai DINIC dėžutėje. |
| IEC kištukas į F lizdą | Visiškai metalinis adapteris „IEC kištukas – F lizdas“, atskirai DINIC dėžutėje. |
| IEC lizdas su F lizdu | Koaksialinė jungtis į F tipo lizdą, skirta suderinamiems IEC ir F tipo kištukams. |
| IEC kištukas į F kištuką | Visiškai metalinis adapteris, supakuotas į 10 vnt. polietileninį maišelį, skirtas montavimo ir techninės priežiūros reikmėms. |
IEC/F adapteris suderina jungtį. Jis nekonvertuoja palydovinio signalo į kabelinės televizijos ar DVB-T2 signalą. Signalo tipas, dažnių diapazonas ir, jei reikia, nuolatinės srovės pralaidumas turi atitikti visą jungtį.
Kampinis adapteris ar kampinis kištukas?
90° kampinis metalinis adapteris įkišamas tarp esamų IEC jungčių. Jis tinka vietą taupančiam kabelių vedimui už televizorių ar baldų.
Tuo tarpu kampiniai kištukai ir kampinės jungtys su varžtais tvirtinamos tiesiai ant kabelio. Abu šie elementai skirti koaksialiniams kabeliams, kurių išorinis skersmuo yra 4,5–7,5 mm.
Antenos kištuko montavimas ant koaksialinio kabelio
Naujiems kabelių galams arba sugadintų kištukų keitimui tinka tiesus metalinis IEC kištukas ir atitinkama metalinė jungtis su varžtiniais tvirtinimais.
Patikrinkite, ar kabelio skersmuo yra 4,5–7,5 mm, ir kabelio sandarą. Montuojant ekrano pynė ir vidinis laidininkas neturi sukurti trumpojo jungimo; kontaktiniai elementai ir traukos atpalaidavimas turi atitikti jungtį. Tinkamus laidus rasite tarp koaksialinių kabelių, parduodamų ritinėliais.
Kaip prijungti du televizorius prie antenos lizdo?
Televizijos skirstytuvas su dviem IEC kištukais ir viena IEC jungtimi paskirsto tinkamą antenos signalą į du televizijos maitinimo laidus. Radijo versija turi dvi jungtis ir vieną kištuką. Abu modeliai skirti 5–1000 MHz dažnių diapazonui.
Pasyvus paskirstymas sukelia signalo nuostolius. Ar abiejuose prietaisuose signalas bus pakankamas, priklauso, be kita ko, nuo įėjimo lygio, laidų maršrutų ir pačių prietaisų. Šie skirstytuvai nepakeičia palydovinės televizijos priėmimui skirtų paskirstymo sistemų.
Kada verta naudoti antenos stiprintuvą?
Jei reikia kompensuoti laidų ar paskirstymo nuostolius, verta apsvarstyti tinkamą aktyvųjį sprendimą. „DINIC“ dviejų prietaisų antenos stiprintuvas su 15 dB stiprinimu veikia su integruotu 230 V maitinimo šaltiniu.
Pasirinkimui svarbūs signalo lygis ir sistemos konfigūracija. Stiprintuvas neištaiso sugedusių jungčių; todėl, jei kyla priėmimo problemų, pirmiausia patikrinkite kabelius, kontaktus ir jungimo dėžutę.
Kas padeda, jei dėl antenos jungties girdimas šurmulys?
Esant šurmulio kilpai, gali padėti „DINIC“ apvalkalo srovės filtras, skirtas 5–1000 MHz dažnių diapazonui. Galvaninis atskyriklis nutraukia įžeminimo jungtį atitinkamame TV/radijo signalo kelyje ir nereikalauja aktyvaus maitinimo.
Filtras nėra signalo stiprintuvas. Jo dažnių diapazonas ir galvaninė izoliacija turi atitikti naudojimo paskirtį; palydoviniam tarpiniam dažniui (SAT-ZF) arba laidams su nuotoliniu maitinimu būtini specialiai tam skirti komponentai.
Kabeliai, jungiamosios dėžutės ir kiti priedai
- IEC anteniniai kabeliai, skirti paruoštoms TV ir radijo jungčių grandinėms.
- TV/SAT jungiamosios dėžutės, pritaikytos signalų tipui ir įrengimui.
- SAT kabelių priedai, skirti papildomiems F jungčių sprendimams.
IEC priedai specializuotoms parduotuvėms, montavimui ir aptarnavimui
Sudarykite savo asortimentą pagal jungčių derinius, konstrukciją, kabelio skersmenį ir vienetų skaičių. Be daugybės atskirai supakuotų prekių, siūlomi ir atrinkti daugiapakčiai rinkiniai. Pakuočių apžvalgoje paaiškinama, kas yra „DINIC Box“, „Polybag“ ir kiti variantai.
