VGA kabeliai ir adapteriai, skirti monitoriams ir projektoriams

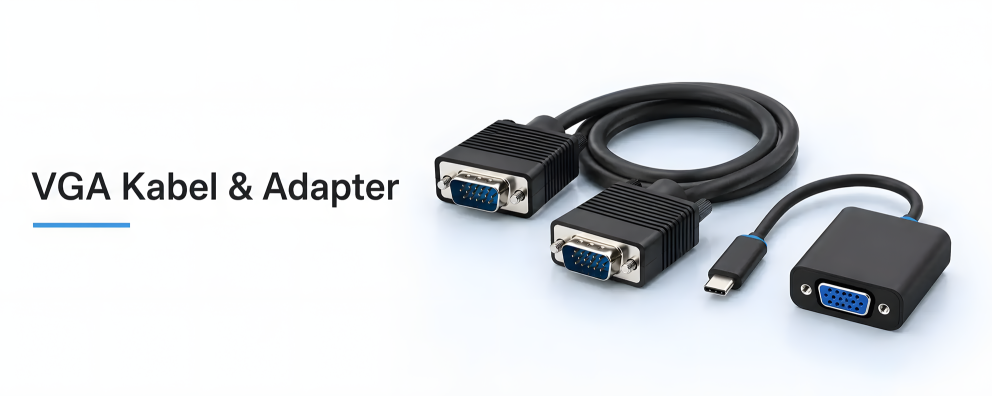

VGA-Monitorkabel und USB-C-auf-VGA-Adapter

DINIC · VGA jungčių sprendimai prekybai ir verslui

Toliau naudokite turimus VGA monitorius ir projektorius

Prijunkite kompiuterius, nešiojamuosius kompiuterius ir dokavimo stoteles prie analoginių ekranų: „DINIC“ asortimente rasite VGA/S-VGA monitorių laidus bei adapterius, skirtus HDMI, USB-C, DisplayPort, Mini DisplayPort ir DVI-I jungtims. Tai leidžia užtikrinti esamų darbo vietų, konferencijų salių ir techninės įrangos, turinčios VGA jungtį, veikimą.

Rinkitės pagal šaltinio vaizdo išėjimą, ekrano VGA įėjimą ir reikiamą kabelio ilgį. Pasirenkant adapterius, taip pat svarbu atsižvelgti į signalo kryptį, palaikomą skiriamąją gebą ir įrenginių suderinamumą.

Svarbu: VGA perduoda analoginius vaizdo signalus. HDMI į VGA keitiklis konvertuoja nustatyta kryptimi; pasyvus DVI-I adapteris jau reikalauja analoginio signalo.

1 į 13 (iš viso 13)

Koks VGA adapteris tinka vaizdo išėjimui?

Pradėkite nuo šaltinio įrenginio: kokią vaizdo išvestį turi kompiuteris, nešiojamasis kompiuteris ar doko stotis? Šie adapteriai jungia tinkamus šaltinius su VGA monitoriumi arba projektoriumi. Tarp adapterio VGA lizdo ir ekrano reikalingas tinkamas VGA kabelis.

Signalo kryptis ir pasirinkimo rekomendacijos konkretiems „DINIC“ modeliams
Šaltinio vaizdo išėjimas	Tinkamas adapteris	Našumas ir reikalavimai
HDMI A tipo	HDMI → VGA su garso išvestimi HDMI-VGA-KB	Aktyvus konvertavimas; iki 1920 × 1200 esant 60 Hz. Atskiras 3,5 mm garso išėjimas; tik HDMI į VGA.
USB-C	USB-C → VGA USBC-VGA-SPB	Iki 1920 × 1080, 60 Hz. Patikrinkite, ar USB-C jungtis palaiko vaizdo perdavimą, ir ar įrenginiai yra suderinami.
DisplayPort	„DisplayPort“ → VGA DP-VGA-KB	Iki 1920 × 1080 esant 60 Hz. „DisplayPort“ kištuką prijunkite prie šaltinio, o VGA lizdą – prie ekrano.
„Mini DisplayPort“	„Mini DisplayPort“ → VGA MDP-VGA	Iki 1920 × 1080. Patikrinkite „Mini DisplayPort“ jungtį ir produkto aprašyme nurodytus suderinamumo reikalavimus.
DVI-I su analoginiu išėjimu	DVI-I → VGA DVI-8750-KB	Pasyvusis adapteris be signalo konversijos. Šaltinis turi teikti analoginį VGA signalą; netinka naudoti su grynai DVI-D išėjimais.

Techniniai duomenys galioja nuorodose nurodytiems gaminiams. Šaltinis, adapteris, VGA kabelis ir ekranas turi kartu palaikyti norimą vaizdo režimą. Didesnė maksimali adapterio skiriamoji geba nepadidina senesnio monitoriaus skiriamosios gebos.

VGA monitoriaus kabelis tiesioginiam sujungimui

Jei šaltinis ir ekranas turi po vieną VGA lizdą, sujunkite juos VGA kabeliu su 15 kontaktų HD15 kištukais abiejuose galuose. 2 m ilgio „DINIC S-VGA“ monitoriaus kabelis (6440-S-KB) yra dvigubai ekranuotas, turi koaksialius RGB laidus, du ferito šerdis ir paauksuotus kontaktus. Jis tiekiamas „DINIC“ dėžutėje.

Suplanuokite faktinį klojimo maršrutą, palikdami pakankamą jungimo rezervą. Ekranavimas ir ferito šerdys padeda sumažinti trukdžius. Pasiekiama vaizdo kokybė taip pat priklauso nuo kabelio ilgio, signalo šaltinio ir ekrano. Prieš galutinį montavimą patikrinkite numatytą konfigūraciją.

HDMI į VGA: vaizdo konversija, garso perdavimas atskirai

HDMI-VGA keitiklis paverčia skaitmeninį HDMI vaizdą į analoginį VGA signalą. Garso signalas perduodamas atskirai per 3,5 mm ausinių lizdą. Priklausomai nuo šaltinio, gali prireikti papildomo maitinimo per „Micro-USB“ jungtį; „Micro-USB“ kabelis nėra įtrauktas į komplektą.

DVI-I į VGA: analoginių laidų naudojimas

Pasyvusis „DVI-8750-KB“ perduoda esamą analoginį signalą. Jis nesukuria VGA signalo iš grynai skaitmeninės DVI-D išvesties. Atkreipkite dėmesį į kištuką ir lizdą: jei reikalingas kitoks jungčių išdėstymas, galite rinktis DVI-9100-KB su VGA kištuku ir DVI-I lizdu.

Dažnai užduodami klausimai apie VGA kabelius ir adapterius

Ar HDMI į VGA jungtis veikia ir atvirkščiai – iš VGA į HDMI?

Ne. Čia pavaizduotas HDMI-VGA-KB veikia tik iš HDMI šaltinio į VGA ekraną. Norint prijungti VGA šaltinį prie HDMI ekrano, reikalingas aktyvus konverteris, specialiai skirtas šiai krypčiai.

Ar VGA kabelis perduoda ir garsą?

Įprastas VGA monitoriaus kabelis perduoda vaizdo signalus, bet ne garsą. Garso jungčiai reikalingas atskiras signalų perdavimo kanalas. Naudojant HDMI–VGA kabelį, garsą galite perduoti per papildomą 3,5 mm išėjimą, pavyzdžiui, prijungdami jį prie aktyviųjų garsiakalbių arba atitinkamo garso įėjimo.

Ar VGA gali perduoti „Full HD“ vaizdą 60 Hz dažniu?

Nuorodose pateikti adapteriai „USBC-VGA-SPB“ ir „DP-VGA-KB“ yra pritaikyti iki 1920 × 1080 raiškos esant 60 Hz dažniui. „HDMI-VGA-KB“ palaiko iki 1920 × 1200 raiškos esant 60 Hz dažniui. Tačiau tai nereiškia, kad šis adapteris garantuotai veiks su bet kokiu VGA jungimu: šaltinis, kabelis ir ekranas taip pat turi būti tinkami.

Kodėl VGA monitorius su adapteriu nerodo vaizdo?

Pirmiausia patikrinkite signalo kryptį, pasirinktą monitoriaus įvestį ir ar įjungtas ekrano išėjimas. Po to patikrinkite skiriamąją gebą, jungtis ir galimus išlenktus kontaktus. Naudojant USB-C, reikia patikrinti jungties vaizdo funkciją; naudojant DVI-I – analoginį išėjimą. Naudojant HDMI-VGA-KB, gali prireikti papildomo maitinimo šaltinio.

Kitos jungčių kombinacijos

Daugiau sprendimų rasite tarp HDMI adapterių, „DisplayPort“ adapterių ir DVI adapterių. Palyginkite vaizdo išėjimą, ekrano įėjimą ir reikiamą signalo konversiją.

VGA kabeliai ir adapteriai didmeninėje prekyboje

„MAG GmbH“ nuo 1992 m. specializuojasi kabelių ir adapterių srityje. Turėdami savo prekės ženklą „DINIC“, aprūpiname specializuotas parduotuves, sistemų integratorius, verslą ir pramonę. VGA jungčių sprendimai palengvina techninę priežiūrą, įrangos keitimą ir esamos monitorių bei prezentacijų įrangos tolesnį naudojimą.

Planuojate įrengimą ar reikalingas didesnis kiekis? Nurodykite mums šaltinio įrenginį ir ekraną, esamus jungimus, pageidaujamą skiriamąją gebą ir atnaujinimo dažnį, kabelio ilgį bei kiekį. Taip galėsime tiksliai patikrinti, ar jungtis tinka.
