Aprašymas

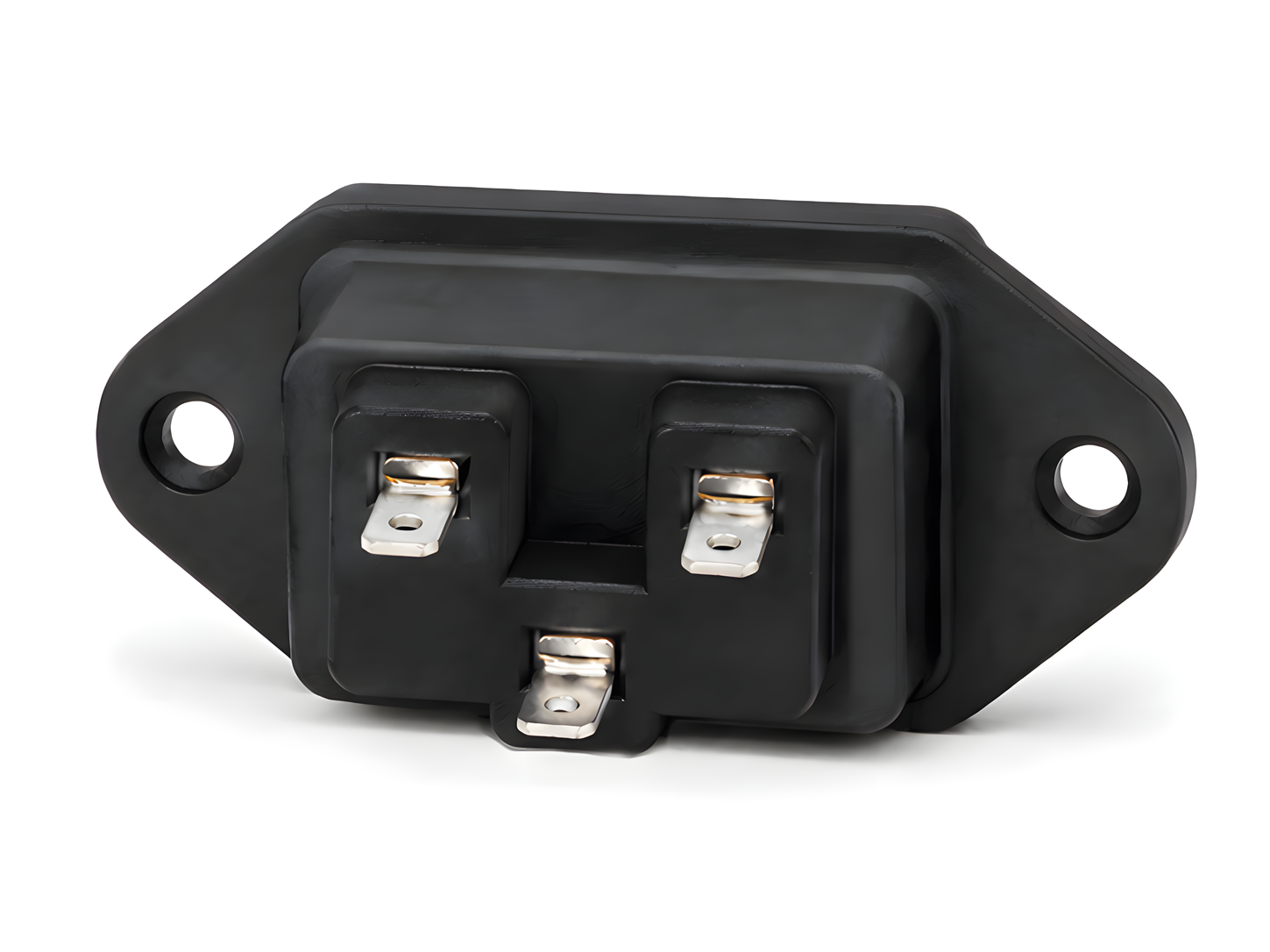

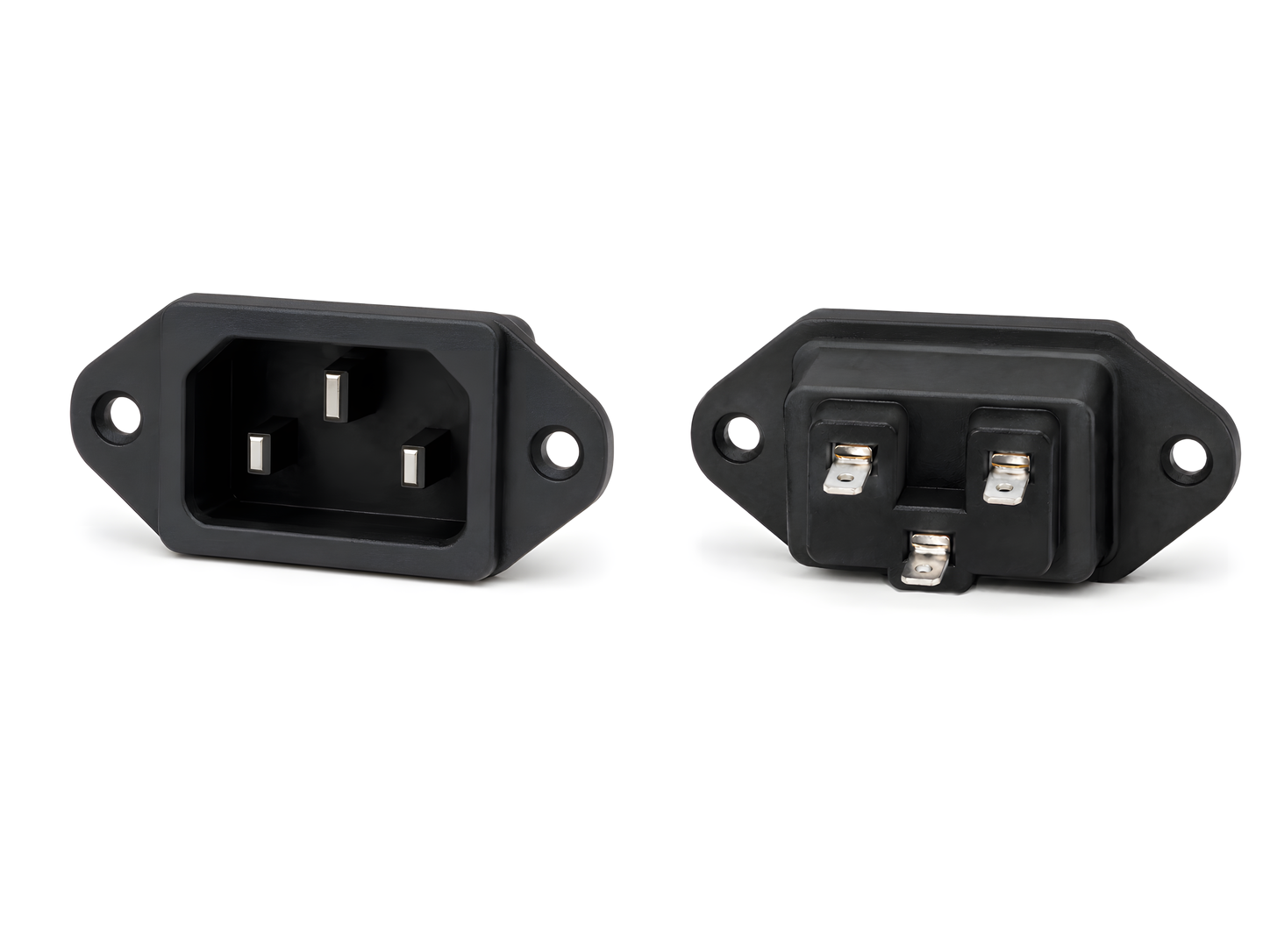

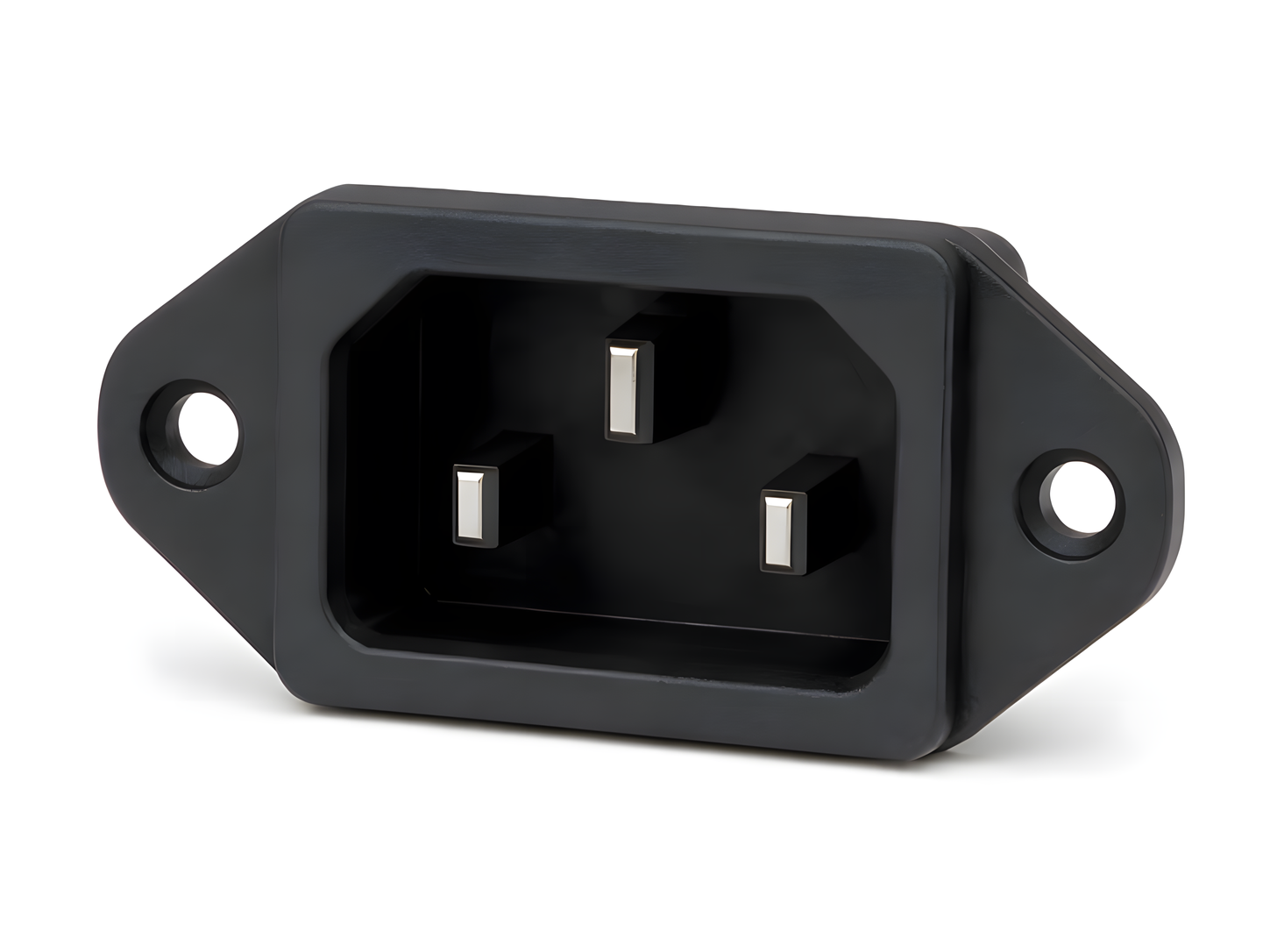

IEC 60320-C14 3-polė įmontuojamoji lizdas, tvirtinamas varžtais, 10 A, 250 V~

DINIC C14 įmontuojama lizdas, skirtas stacionariam įrenginių montavimui varžtais, su 10 A vardine srove, 250 V~ vardine įtampa ir 3-poliniu L/N/PE jungimu.

Trumpas apžvalga

Gamintojas: DINIC

Prekės kodas: CBH-E-C14

EAN: 4032528044996

Produkto tipas: IEC 60320-C14 įmontuojama rozetė

Montavimas: varžtais

Vardiniai parametrai: 10 A / 250 V~

Polių skaičius: 3 poliai

Prijungimai: L, N, PE

Pakuotė: didmeninė pakuotė

Privalumai

IEC-60320-C14 versija, skirta standartizuotoms šaltųjų prietaisų montavimo sąsajoms.
Sraigtinis montavimas, skirtas tvirtai pritvirtinti prie atitinkamų korpusų ir priekinės plokštės.
3-polė jungties versija su L, N ir PE, skirta naudoti su apsauginiu laidu.
Elektrinė charakteristika: 10 A ir 250 V~, skirta tinkamiems prietaisų įėjimams.
Korpusas pagamintas iš termoplastinio PA66 GF3 plastiko pagal produkto specifikaciją.

Produkto aprašymas

3-polė IEC 60320-C14 įmontuojamoji lizdinė jungtis su varžtais skirta tvirtai įmontuoti į prietaisus, maitinimo blokus ir techninius mazgus. Dėl 10 A vardinės srovės, 250 V~ vardinės įtampos ir L/N/PE jungčių ji tinka standartizuotiems nešildomų prietaisų maitinimo šaltiniams su apsauginiu laidu.

Pirkimui, projektavimui, prietaisų surinkimui ir serijinei gamybai ypač svarbūs yra aiškus prekės numeris CBH-E-C14, EAN kodas 4032528044996, tvirtinimas varžtais bei nurodyti brėžinių matmenys. Pristatoma didmeninėje pakuotėje.

Tipinės taikymo sritys

Įrenginių korpusai ir priekinės plokštės su numatyta C14 montavimo sąsaja
Maitinimo blokai ir elektriniai mazgai
Bandymo, matavimo ir aptarnavimo technika
Atsarginių dalių ir serijinės gamybos poreikiai dirbtuvėse, pramonėje ir prietaisų surinkime

Techniniai duomenys

Prekės ženklas

DINIC

Gamintojas / atsakingas asmuo ES

MAG GmbH, Vechelder Straße 22, 38268 Lengede

Prekės kodas

CBH-E-C14

EAN

4032528044996

Produkto tipas

Šaltojo įrenginio lizdas C14, įmontuojamas lizdas

Standartas

IEC 60320 C14

Montavimo būdas

Montavimas varžtais

Vardinė srovė

10 A

Vardinė įtampa

250 V~

Polių skaičius

3 polių

Prijungimai

L (fazė), N (nulinis laidininkas), PE (apsauginis laidininkas)

Korpuso medžiaga

Termoplastinis plastikas, PA66 GF3

Priekinio pločio matmenys pagal brėžinį

50,1 mm

Tvirtinimo atstumas pagal brėžinį

40 mm

Montavimo išpjova pagal brėžinį

24 +0,5/-0 x 16 +0,5/-0 mm

Pakuotės tipas

Pakuojama biriai

Suderinamumas

Tinka prietaisams ir mazgams su numatyta IEC-60320-C14 montavimo sąsaja, atitinkamu montavimo išpjovimu ir 3-poliniu laidų sujungimu L, N ir PE. Prietaiso kabelio pusėje esanti C14 montavimo lizdas pritaikytas atitinkamoms IEC-60320-C13 jungtims.

Pastabos

Prieš užsakant reikia palyginti montavimo angą, tvirtinimo atstumą ir vietą laidams iš galinės pusės su techniniu brėžiniu.

Pasirinkimo ir praktiniai patarimai

Siekiant užtikrinti teisingą pasirinkimą, reikia patikrinti IEC tipą, elektrines charakteristikas (10 A / 250 V~), 3-polinį jungčių išdėstymą L/N/PE bei brėžinio matmenis. Ypač svarbūs yra 24 x 16 mm montavimo išpjova, 40 mm tvirtinimo atstumas ir 50,1 mm priekinio skydelio plotis.

Dažnai užduodami klausimai

Ar lizdas skirtas stacionariam montavimui?

Taip, šis gaminys yra IEC 60320-C14 tipo įmontuojamoji rozetė, skirta montuoti varžtais.

Kokios yra įmontuojamosios rozetės elektrinės charakteristikos?

Įmontuojamoji rozetė yra pritaikyta 10 A ir 250 V~.

Kokie jungiamieji elementai yra numatyti?

Yra jungtys L, N ir PE.

Koks jungties elementas tinka prietaiso kabelio pusėje?

Prietaiso kabelio pusėje numatytos atitinkamos IEC-60320-C13 jungtys.

Kaip prekė pristatoma?

Pristatoma didmeninėje pakuotėje.

Pristatymo komplektacija

1 vnt. DINIC IEC 60320-C14 įmontuojama lizdinė jungtis su varžtais
