To, jaký optický kabel je třeba použít mezi optickou zásuvkou, GF-TA, ONT a routerem, závisí především na tom, kde optické vlákno končí a jaké konektory se nacházejí na obou koncích kabelu.
Pro typické připojení FTTH a FTTB se používají singlemode kabely OS2 9/125 µm. U mnoha přímo připojených optických routerů či optických modulů se na straně routeru nachází konektor LC/APC. Optická rozvodná skříňka může naopak být vybavena například konektory LC/APC nebo SC/APC.
Tento průvodce MAG vás krok za krokem dovede k výběru vhodného propojovacího kabelu DINIC.
LC má feruli o průměru 1,25 mm a kompaktní západkový mechanismus. U různých optických routerů a optických modulů se na straně zařízení používá konektor LC.
SC má feruli o průměru 2,5 mm a mechanismus typu push-pull. Konektory SC/APC se často vyskytují na optických rozvodných skříních, GF-TA, předávacích bodech a dalších komponentách FTTH.
Router nebo optický modul a GF-TA nebo optická zásuvka mají oba konektor LC/APC.
Typické řešení:
Na routeru nebo optickém modulu je konektor LC/APC, zatímco stávající optická zásuvka nebo GF-TA má konektor SC/APC.
Typické řešení:
Pro stávající instalace, prodloužení nebo určité kombinace připojení lze použít vhodné adaptéry a spojky APC.
Příklady:
U modelů FRITZ!Box Fiber s příslušnými moduly FRITZ!SFP se na straně modulu používá LC/APC. Jaký kabel je zapotřebí na druhém konci, závisí na stávající optické rozvodné skříni.
Moduly Fiber-SFP mají na straně optického vlákna zásuvku LC/APC.
I optické moduly SFP určené pro FRITZ!Box 5590 Fiber používají konektory LC/APC.
Ani u jiných routerů, bran, SFP-ONT a mediálních konvertorů byste neměli vybírat pouze podle názvu produktu. Zkontrolujte skutečnou optickou zásuvku nebo použitý optický modul.
Kromě toho musí zařízení podporovat optickou přístupovou technologii používanou provozovatelem sítě.
Ne. Zde se popisují dvě odlišné věci:
Směrovač s integrovaným optickým modemem nebo odpovídajícím optickým modulem se připojuje přímo k GF-TA nebo optické přípojné skříňce.
K tomu je zapotřebí připojovací kabel OS2 singlemode s odpovídajícími konektory na obou koncích.
V případě samostatného ONT končí optické připojení již u optického síťového terminálu.
Z terminálu ONT pak obvykle vede ethernetový síťový kabel k portu WAN routeru.
Připojení FTTH a FTTB jsou obvykle založena na jednovidových optických vláknech. Propojovací kabely DINIC pro optické routery proto používají OS2 9/125 µm.
OM3 a OM4 jsou naproti tomu třídy multimodových vláken pro jiné síťové aplikace a aplikace v datových centrech a neměly by být používány jako náhrada za připojovací kabel OS2 pro FTTH.
Adaptéry a spojky mohou doplňovat stávající optické instalace. Jsou vhodné například pro:
Prohlédněte si adaptéry a spojky DINIC APC »
Délka závisí na skutečné trase kabelu mezi optickou rozvodnou skříní, resp. GF-TA, a routerem nebo ONT. Připojovací kabely DINIC k routeru jsou v závislosti na sérii k dispozici v různých délkách až do 50 m.
Na straně modulu FRITZ!SFP-Fiber se používá LC/APC. Pokud má optická zásuvka rovněž LC/APC, je obvykle zapotřebí kabel LC/APC na LC/APC. V případě rozvodné skříňky s konektorem SC/APC se používá kabel LC/APC na SC/APC. Kromě toho musí být optický modul kompatibilní s technologií sítě daného poskytovatele.
I v tomto případě má optický modul SFP konektor LC/APC. Jaký typ konektoru je zapotřebí na druhém konci kabelu, závisí na stávající optické přípojce.
To závisí na připojení k optické přípojce, resp. k optickému rozbočovači (GF-TA). Jsou-li obě strany LC/APC, použije se konektor LC/APC na LC/APC. Má-li router LC/APC a optický rozbočovač SC/APC, je potřeba konektor LC/APC na SC/APC.
LC je menší a má kompaktní západkový mechanismus. SC je větší a využívá konstrukci typu push-pull. Obrázky výše ukazují přímé srovnání obou konektorů.
APC je zkratka pro Angled Physical Contact a označuje šikmé leštění koncové plochy vlákna. Konektory APC jsou obvykle označeny zelenou barvou a často se používají u jednovidových připojení FTTH.
Konektory APC a UPC by se neměly přímo spojovat. Koncové plochy vláken mají odlišnou geometrii a z optického hlediska nejsou určeny pro přímou kombinaci.
Zelená barva se obvykle používá k označení APC. Při objednávce je však vždy třeba zkontrolovat technické označení konektoru a nerozhodovat se pouze na základě barvy.
Pro typické připojení FTTH/FTTB se používá singlemode OS2. OM4 je multimodové vlákno pro jiné síťové aplikace a nemělo by se jednoduše používat namísto připojovacího kabelu OS2 pro router.
Optické připojení je nutné až k zařízení ONT. Samotný router se obvykle připojuje za samostatným zařízením ONT přes ethernetový port WAN.
Ano, pokud se typ vlákna, konektor a úprava konce shodují. K tomu lze použít vhodné spojky. Dostatečně dlouhý souvislý kabel je však většinou přehlednější a vyhnete se tak dalším optickým spojům.
Ne. Kromě mechanicky kompatibilního kabelu musí router, respektive použitý optický modul, podporovat také optickou přístupovou technologii používanou provozovatelem sítě.
V zásadě lze použít odpovídající delší připojovací kabel OS2. Důležité je odborné vedení kabelu bez zalomení, vhodné konektory a dodržení pokynů výrobce routeru a provozovatele sítě.
OS2 Simplex propojovací kabely s konektory LC/APC a SC/APC a odpovídající APC adaptéry pro optické routery, ONT, GF-TA a profesionální instalace FTTH/FTTB.
Který optický kabel pro který router? LC/APC, SC/APC a FTTH – jednoduché vysvětlení
Rychlý vyhledávač: Jaký optický kabel potřebuji?
LC/APC nebo SC/APC – jaký konektor mám?

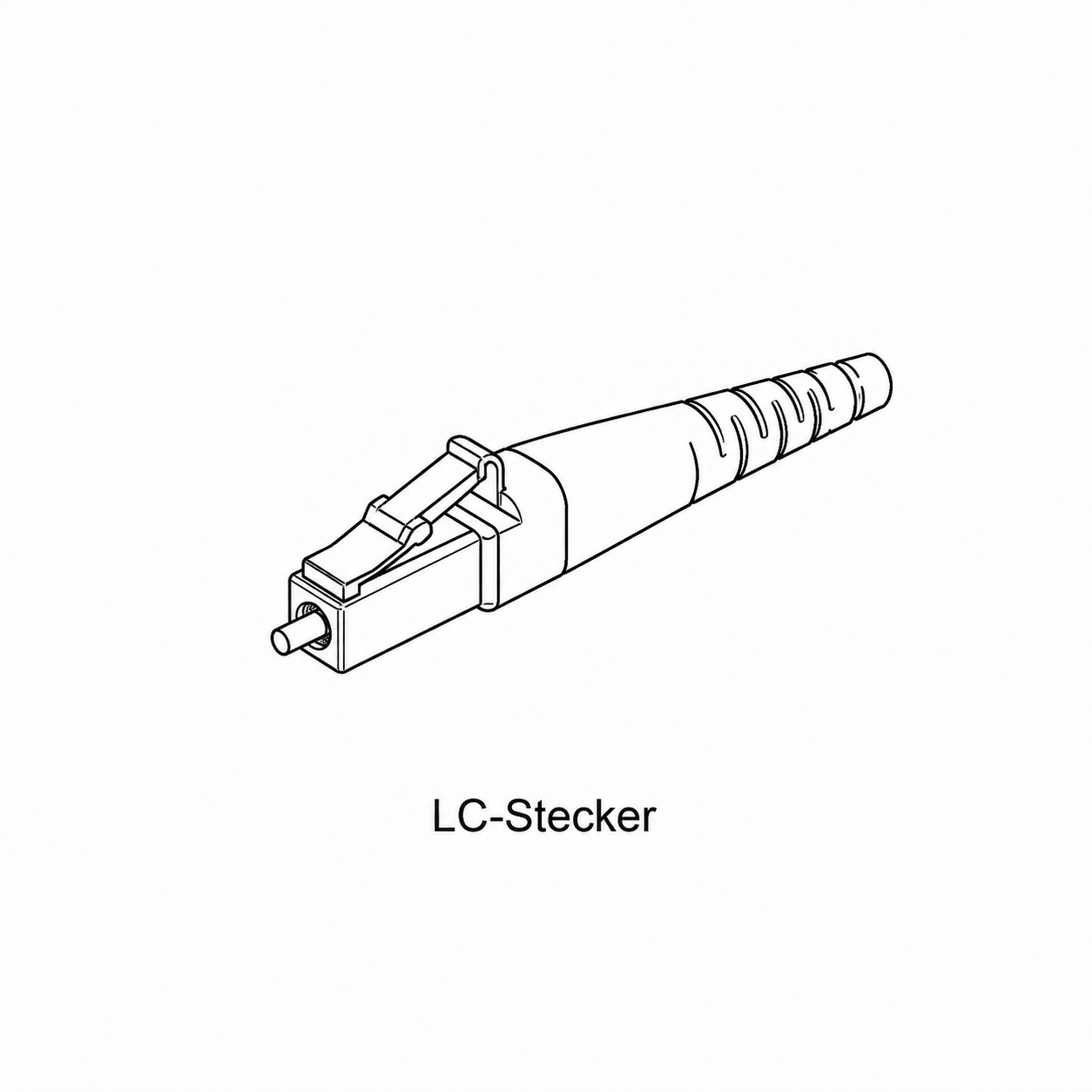

LC – kompaktní
.png)

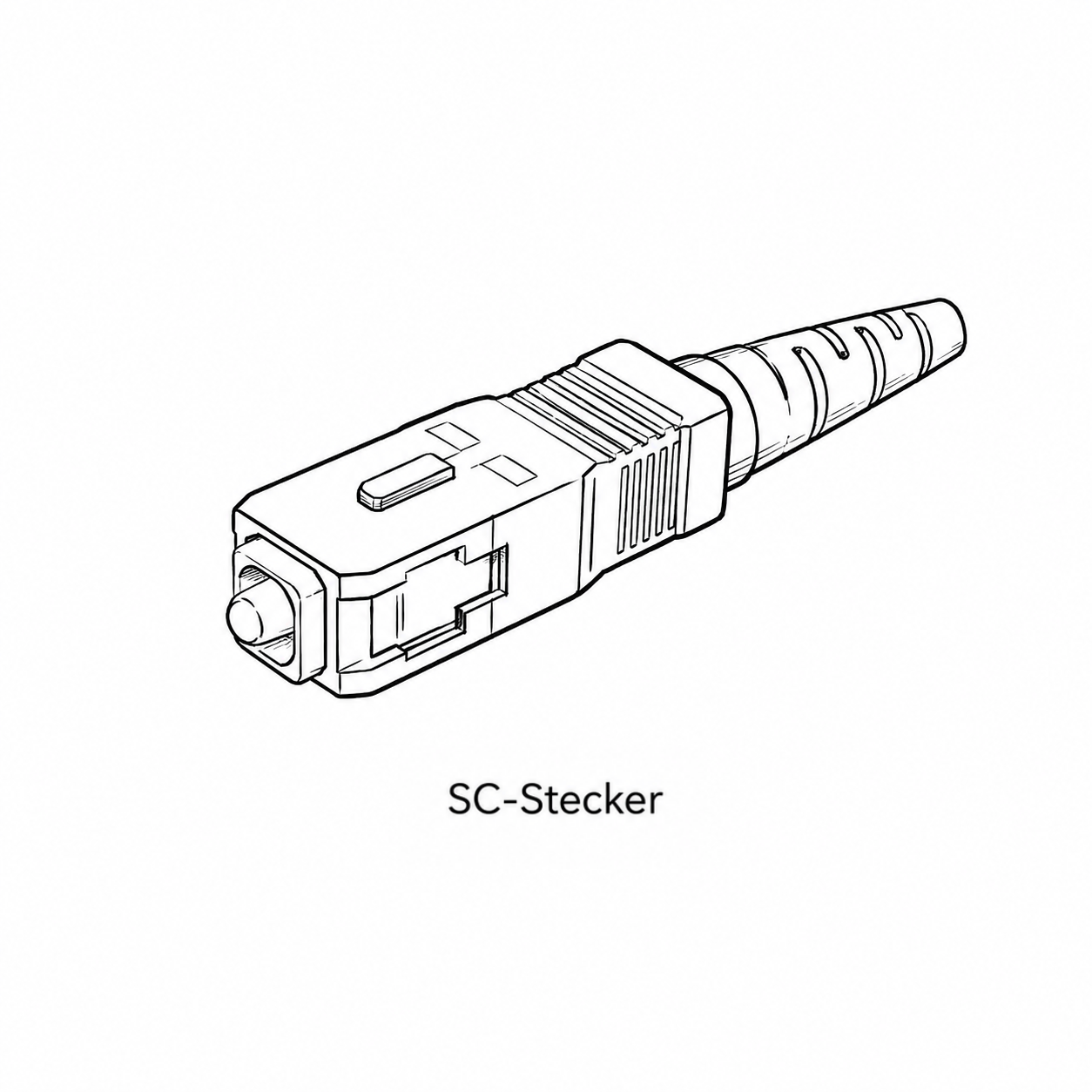

SC – větší a dobře uchopitelný
Jaká kombinace kabelů je vhodná pro mou optickou přípojku?
LC/APC → LC/APC
OS2 · Simplex · LC/APC 8° na LC/APC 8°
LC/APC → SC/APC
OS2 · Simplex · LC/APC 8° na SC/APC 8°
Adaptér nebo spojka
LC/APC–LC/APC nebo LC/APC–SC/APC
Router, GF-TA nebo ONT – kde končí optické vlákno?
Instalace
Stránka routerů
Strana optického kabelu
Typické připojení
Přímé připojení optického kabelu k routeru
LC/APC
GF-TA LC/APC
OS2 LC/APC → LC/APC
Přímý optický router
LC/APC
GF-TA SC/APC
OS2 LC/APC → SC/APC
Směrovač za ONT
Ethernet-WAN
Optické vlákno končí na ONT
ONT → router obvykle přes Ethernet
Prodloužit stávající kabel APC
v závislosti na připojení
v závislosti na připojení
zkontrolovat vhodnou spojku APC
K dispozici je konektor UPC/PC
zkontrolovat individuálně
UPC / PC
nepoužívejte automaticky APC
Jaký optický kabel pro FRITZ!Box Fiber?
FRITZ!Box 5530 Fiber
FRITZ!Box 5590 Fiber
Další optické routery
AON, GPON a XGS-PON – je to totéž jako LC nebo SC?
Přímý optický router nebo router za ONT?
Směrovač přímo k optickému kabelu
Router za ONT
Proč OS2 singlemode pro FTTH a optické routery?
Kdy je vhodné použít optický adaptér?
Jakou délku kabelu potřebuji mezi optickou přípojkou a routerem?
Před objednáním: zkontrolujte čtyři body
Zkontrolujte, zda optické vlákno skutečně vede k routeru, nebo již končí u ONT.
stranu routeru
Jaký konektor se nachází na routeru nebo optickém modulu – například LC/APC?
GF-TA / optickou rozvodnou skříňku
Zkontrolujte, zda se jedná o LC nebo SC a navíc APC nebo UPC/PC.
síťovou technologii
Router nebo optický modul musí podporovat AON, GPON, XGS-PON nebo příslušnou technologii používanou provozovatelem sítě.
Časté dotazy k optickým kabelům pro routery
Jaký optický kabel potřebuji pro FRITZ!Box 5590 Fiber?
Jaký optický kabel potřebuji pro FRITZ!Box 5530 Fiber?
LC/APC na LC/APC nebo LC/APC na SC/APC?
Jak rozeznám LC a SC?
Co znamená APC?
Mohu propojit APC a UPC?
Je zelený konektor automaticky typu APC?
Mohu pro svůj optický router použít OM4?
Potřebuji optický kabel, pokud mám k dispozici ONT?
Mohu prodloužit optický kabel k routeru?
Je každý optický router kompatibilní s každým připojením FTTH?
Mohu router umístit dále od optické zásuvky?
Výběr vhodného optického kabelu DINIC pro routery a FTTH
B2B e-shop Obchod, firmy & průmysl
Němčina / Deutsch
Angličtina / English
Francouzština / Français
Španělština / Español
Nizozemština / Nederlands
Italština / Italiano
Polština / Polski
Norština / Norsk
Dánština / Dansk
Finština / Suomi
Švédština / Svenska
Čeština
Řečtina / Ελληνικά
Slovenština / Slovensky
Slovinština / Slovenski
Estonština / Eesti
Lotyština / Latviešu
Litevština / Lietuvių
Maďarština / Magyar
Rumunština / Română
Bulharština / Български
Portugalština / Português
Nejdůležitější pravidlo: Neobjednávejte pouze podle modelu routeru. Vždy zkontrolujte oba konce spojení: router nebo optický modul na jedné straně a optickou přípojnou skříňku na straně druhé.
Router přímo k optickému kabelu Router/optický modul: LC/APC ↓ Optická přípojná skříňka: LC/APC ↓ Potřebujete: OS2 Simplex LC/APC → LC/APC
Router přímo k optickému kabelu Router/optický modul: LC/APC ↓ Optická přípojka: SC/APC ↓ Potřebujete: OS2 Simplex LC/APC → SC/APC
K dispozici je samostatný ONT: optické vlákno končí u ONT ↓ router: WAN / Ethernet ↓ Potřebujete: obvykle síťový kabel ONT → router
Je k dispozici ONT? V takovém případě se router obvykle nepřipojuje přímo k optickému kabelu. Optický kabel vede až k ONT nebo optickému modemu. Od ONT k portu WAN routeru se pak obvykle používá ethernetový síťový kabel.
Zásada: LC a SC označují konstrukční provedení konektoru. APC naproti tomu označuje úhlový brus optické kontaktní plochy. Proto například LC/APC a LC/UPC nejsou technicky totožné, i když mají stejné konstrukční provedení LC.
PŘÍPAD 1
PŘÍPAD 2
PŘÍPAD 3
APC a UPC nespojujte přímo dohromady. Kontaktní plochy mají odlišný tvar. Proto je nutné zkontrolovat tvar konektoru a broušení na obou koncích spojení.
Samotný model routeru nestačí: I když router používá konektor LC/APC, může být na GF-TA v závislosti na operátorovi a instalaci k dispozici jiný typ konektoru. Proto vždy zkontrolujte jak stranu routeru, tak optickou zásuvku.
AON (Active Optical Network) – optická síťová architektura, resp. přenosová technologie.
GPON / XGS-PON – technologie pasivních optických sítí pro optické přístupové sítě.
LC / SC / APC – mechanický tvar konektoru, respektive brousení optické kontaktní plochy.
Mechanická kompatibilita neznamená automaticky technickou kompatibilitu. Kabel LC/APC může perfektně zapadnout do routeru a optické zásuvky – router či optický modul však musí i tak podporovat optickou technologii používanou provozovatelem sítě.
OM3, OM4 nebo OS2? Porovnání multimodových a singlemode vláken a jejich typických aplikací v datových centrech, budovových sítích a FTTH. LC, SC nebo ST? Podrobné vysvětlení typů konektorů, ferul, simplexu, duplexu a také technologií APC a UPC. Optické připojení routeru – všechny propojovací kabely DINIC OS2 a adaptéry APC pro routery, ONT, GF-TA a FTTH.
Pokud je to možné, použijte přímo vhodný kabel: Jedno průběžné kabelové vedení se správnými konektory na obou koncích zabraňuje vzniku dalších optických spojů a obvykle zajišťuje přehlednější instalaci.
U FRITZ!Box Fiber: Společnost FRITZ! upozorňuje, že délka kabelu v rámci běžného domovní přípojky hraje vzhledem k relativně malému útlumu obvykle podružnou roli. Důležitější je nepoškozený kabel, správné konektory a čistá instalace.
1 Přímý router nebo ONT?
2 Určete
3 Určete
4 Zkontrolujte
