Optični kabel

V kategoriji optičnih kablov boste našli vnaprej sestavljene optične rešitve za zanesljiv prenos podatkov z nizkimi izgubami v profesionalnih okoljih - od povezovalnih plošč in tehničnih omaric do ožičenja v stavbah in kampusih. Podjetje MAG GmbH pod blagovno znamko DINIC ponuja praktično usmerjeno ponudbo za notranje in zunanje aplikacije.

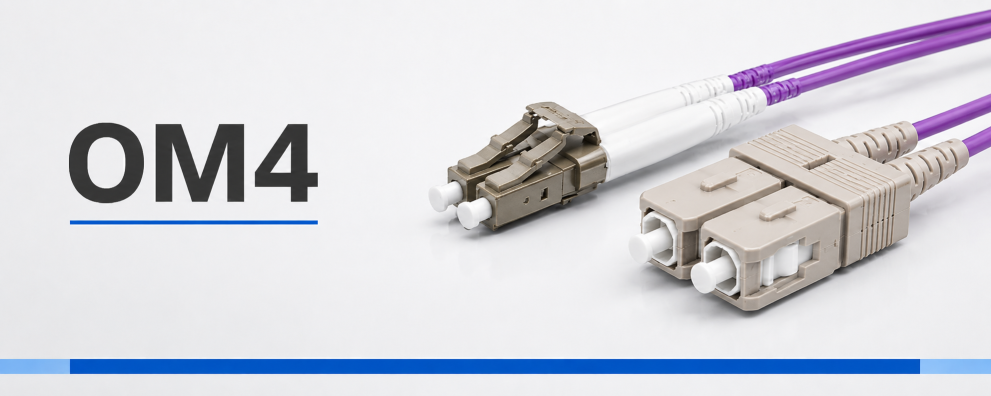

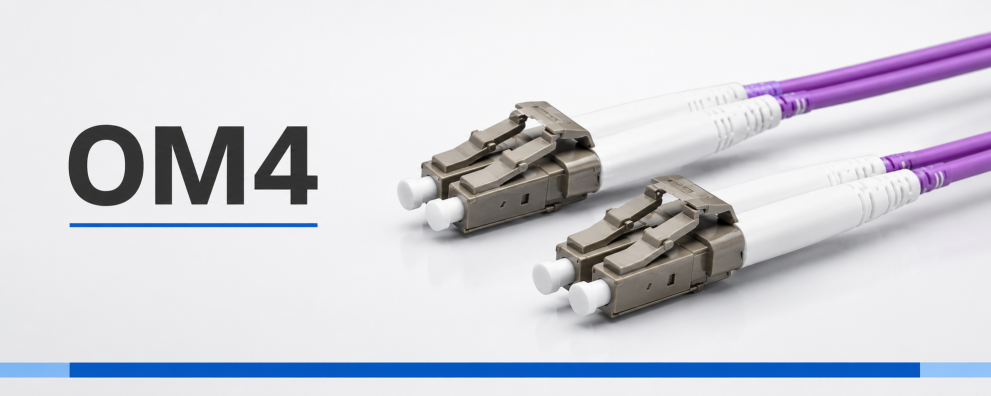

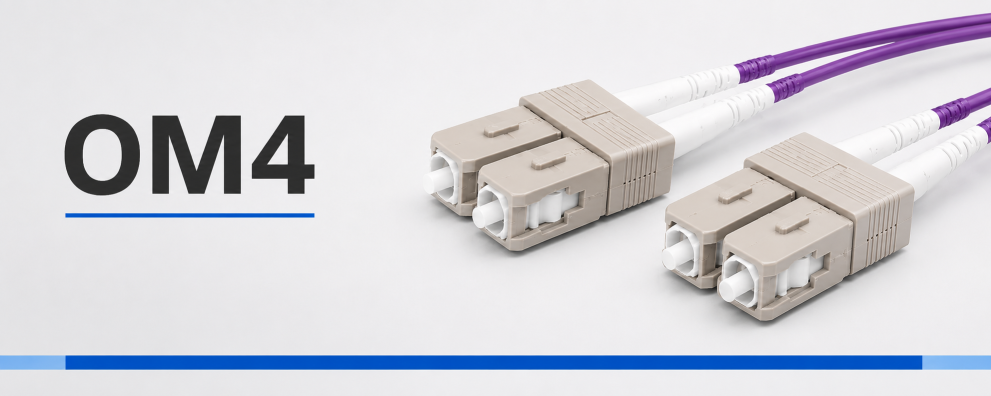

Ponudba vključuje večmodne povezovalne kable OM4(LC/LC, LC/SC, SC/SC), enomodne povezovalne kable OS1(LC/LC, SC/SC), povezovalne kable za usmerjevalnike (npr. LC/APC do SC/APC) ter optične kable za uporabo na prostem/odprtje in ustrezen optični pribor, kot so adapterji/spojke (npr. LC/APC, SC/APC) za hitro pretvorbo in čiste namestitve povezav.

Prednosti in tipične uporabe optičnih kablov DINIC

Vaše prednosti na prvi pogled

  • Visoke pasovne širine za hrbtenico, povezovanje stikal/SFP in shranjevanje
  • Izbira glede na razred vlaken: OM4 (večmodni) in OS1/OS2 (enomodni)
  • Običajne površine priključkov: LC/LC, LC/SC, SC/SC - opcijski APC za FTTH/usmerjevalnike
  • Dupleksne in simpleksne različice za povezovanje med dvema točkama in povezovanje iz točke v točko
  • Različice s plaščem LSZH za okolja, povezana z namestitvijo
  • Zunanje možnosti kot robustni ločilni kabli za zahtevne trase

Tipične aplikacije optičnih vlaken

  • Povezovanje med stikalom, povezovalno ploščo in priključki SFP/SFP+ v strežniški omari
  • hrbtenica v stavbi in nadstropju (npr. OM4 za kratke/srednje razdalje)
  • Enomodne poti za daljše razdalje v kampusih in industrijskih okoljih
  • FTTH/optična vlakna za prenos do usmerjevalnika (povezovalni kabel LC/APC-SC/APC)

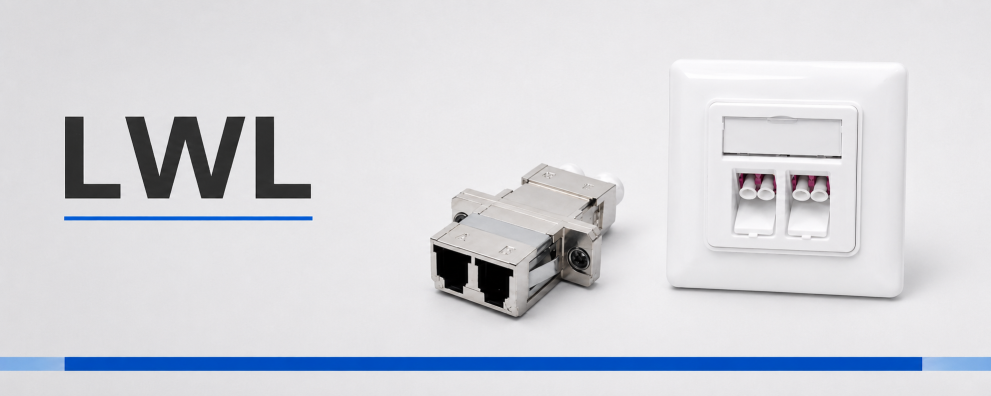

  • Začasne pretvorbe, preizkusi in razširitve z optičnimi adapterji/spojniki

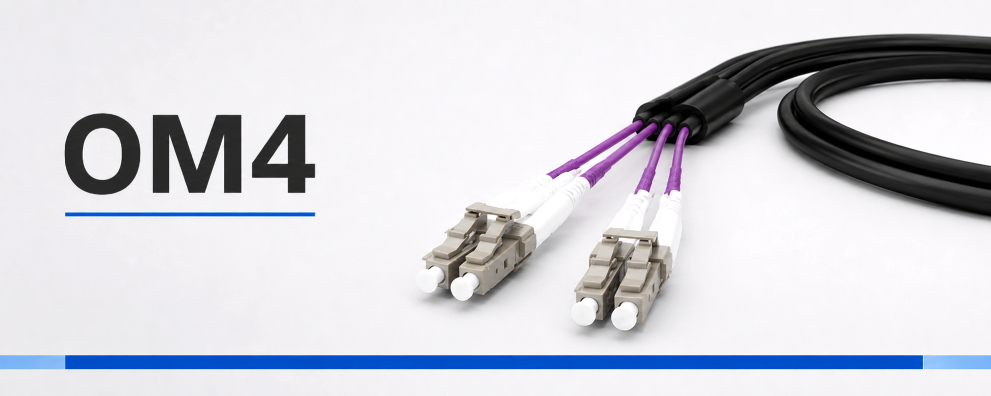

  • Povezave v zaprtih prostorih in na prostem s predhodno sestavljenimi zunanjimi razdelilnimi kabli

Izberite DINIC FO, primeren za vlakna (OM4/OS1/OS2), vrsto priključka (LC/SC, APC/PC), simpleks/dupleks, dolžino ter notranjo/notranjo in želeno embalažo (npr. polivinilasta vrečka/ škatla).

Kaj morate vedeti o optičnih vlaknih in poliranju (OM/OS, PC/UPC/APC)

Kratek pregled večmodnih in enomodnih vlaken ter običajnih spajalnih površin - kot usmeritev za načrtovanje in izbiro v omrežnem in inštalacijskem okolju.

1) Vrste vlaken: OM1-OM4 (večmodna) in OS1 (enomodna)

Pri večmodnih optičnih vlaknih se razredi razlikujejo predvsem po premeru jedra in rezervni moči. Razponi so odvisni od hitrosti prenosa podatkov, aktivne strojne opreme in proračuna za slabljenje.

Tipični razponi (priporočene vrednosti)
OM1 (62,5/125 µm)
  • 1 Gbit/s: do približno 275 m
  • 10 Gbit/s: do približno 33 m
OM2 (50/125 µm)
  • 1 Gbit/s: do približno 550 m
  • 10 Gbit/s: do približno 84 m
OM3 (50/125 µm)
  • 1 Gbit/s: do približno 1000 m
  • 10 Gbit/s: do približno 300 m
OM4 (50/125 µm)
  • 10 Gbit/s: do približno 500 m
  • 40 Gbit/s: do približno 125 m
Priporočilo za prakso

OM2 ali OM3 se običajno uporabljata v sektorju IT. OM4 je navzdol združljiv z OM2/OM3 in ponuja dodatne rezerve - OM4 se zato pogosto uporablja kot izbira, ki je varna za prihodnost.

Enomodni

OS1 (9/125 µm) se uporablja izključno za enomodno delovanje. Odvisno od sistema in proračuna za slabljenje so možni domet do približno 40 km.

2) Povezovalne površine in poliranje: PC, SPC, UPC, APC

Za spajanje dveh optičnih kablov so običajne različne različice poliranja. Standard (če ni drugače določeno) za naše kable je PC (fizični stik).

Enomodni: tipična povratna izguba
PC (fizični stik)približno 35 dB
SPC (super fizični stik)približno 40 dB
UPC (ultra fizični stik)približno 50-55 dB
APC (kotni fizični stik)približno 60-65 dB
Kratka razlaga APC

Pri APC je sprednja površina dodatno poševna za približno 8-9°. To še posebej učinkovito zmanjša odboje in zagotavlja najboljše povratne izgube.

Večmodni

Računalnik je običajno standard v večmodnem okolju. "UPC" se tu občasno uporablja nenatančno - pogosto se nanaša le na nekoliko izboljšano različico PC. Vrednosti povratnih izgub, ki znatno presegajo 35 dB, je pri večmodnem PC v praksi težko doseči, zato ta vrednost pogosto ni navedena.

Opomba: Vse specifikacije obsega so približne vrednosti in se lahko razlikujejo glede na oddajnik, priključke, povezovalni panel, namestitveno pot in proračun za slabljenje.
