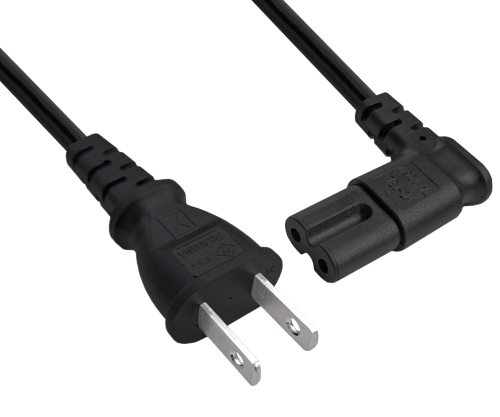

Napajalni kabel Japonski tip A na C7 90° (levo, desno), VCTFK, certifikati: PSE, JET, črn, dolžina 1,80 m

Prednosti

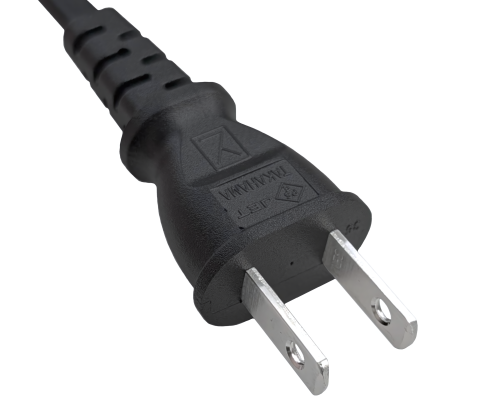

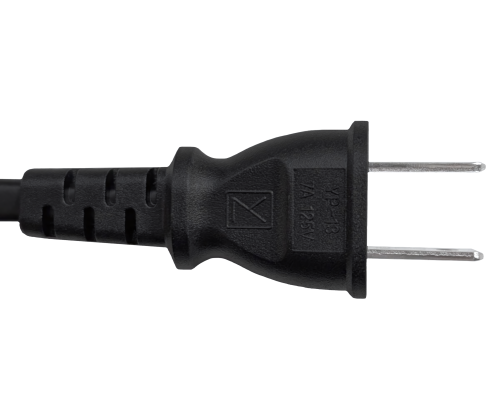

• Japonski omrežni vtič tipa A po standardu JIS C 8303, 2-polni

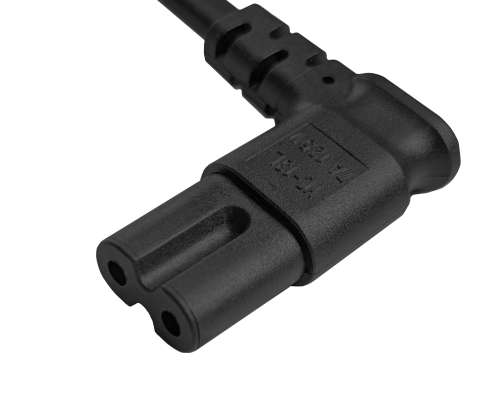

• IEC 60320 C7 (YC-13L) v izvedbi z 90° kotom »levo«
• Zaviti priključek C7 za prostorsko varčno vodenje kabla neposredno na napravi
• 2-žilni kabel VCTFK s presekom žil 2 × 0,75 mm²
• PSE- in JET-certifikati za japonski trg
• Izvedba v razsutem stanju za potrebe projektov in serijsko vgradnjo

Opis izdelka

Napajalni kabel Japonski tip A po standardu IEC 60320 C7 povezuje japonsko vtičnico tipa A po standardu JIS C 8303 z napravami, ki imajo priključek IEC 60320 C8. Priključek C7 je upognjen pod kotom 90° in izveden kot »levi« priključek. S tem se omogoča prostorovno varčno vodenje priključnega kabla, zlasti ob omejenem prostoru za napravo.

Črn kabel VCTFK, dolg 1,80 m, je dvožilni in ima presek žil 2 × 0,75 mm². Kabel je namenjen japonskemu trgu in je na strani izdelka označen z oznakama PSE in JET. Številka izdelka je CB-8-J-L, EAN-koda pa 4032528035321.

Certifikati glede na ciljni trg

Japonska

PSE, JET

Področja uporabe

• Sistemska integracija in izdelava naprav za japonski trg
• IT- in AV-naprave z vtičnico IEC-60320-C8
• Napajalniki, predvajalniki multimedijskih vsebin, monitorji in druga oprema s priključkom C8
• Namestitve z omejenim prostorom za priključkom naprave
• Servis, zamenjava in oprema naprav, prilagojena posameznim državam

Tehnični podatki

Združljivost

Priključek IEC-60320-C7 je namenjen napravam z ustreznim vhodom IEC-60320-C8. Priključitev na omrežje poteka prek 2-polnega japonskega vtiča tipa A v skladu s standardom JIS C 8303.

Priključni kabel je dvožilni in nima zaščitnega vodnika. Pred uporabo je treba preveriti obliko priključka in električne specifikacije zadevne naprave.

Opombe o kotni izvedbi

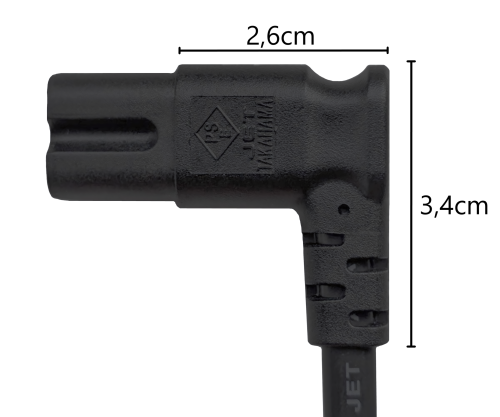

Priključek IEC-C7 je označen kot 90° kotna izvedba »levo«. Ker so označbe levo, desno, zgoraj in spodaj odvisne od smeri gledanja, je za izbiro potrebne smeri kota odločilna slika izdelka.

Za japonske vtičnike od 18. 9. 2015 veljajo dodatne zahteve glede indeksa odpornosti proti sledenju (PTI) in preskusa vžiga z žarečo žico (GWI). Ustrezna dokumentacija je na voljo v rubriki »Tehnični listi in certifikati« na strani izdelka.

Navodila za izbiro in praktični nasveti

Pri izbiri je treba upoštevati zlasti vhod naprave IEC-C8, zahtevano kotno usmeritev C7-priključka in japonski omrežni priključek. Izvede v kotu 90° zmanjšuje potrebo po prostoru neposredno za priključkom naprave in je zato lahko prednostna pri omejenih vgradnih razmerah.

Za električno dimenzioniranje celotne povezave so odločilne ustrezne dovoljene specifikacije uporabljenih komponent in priključene naprave.
