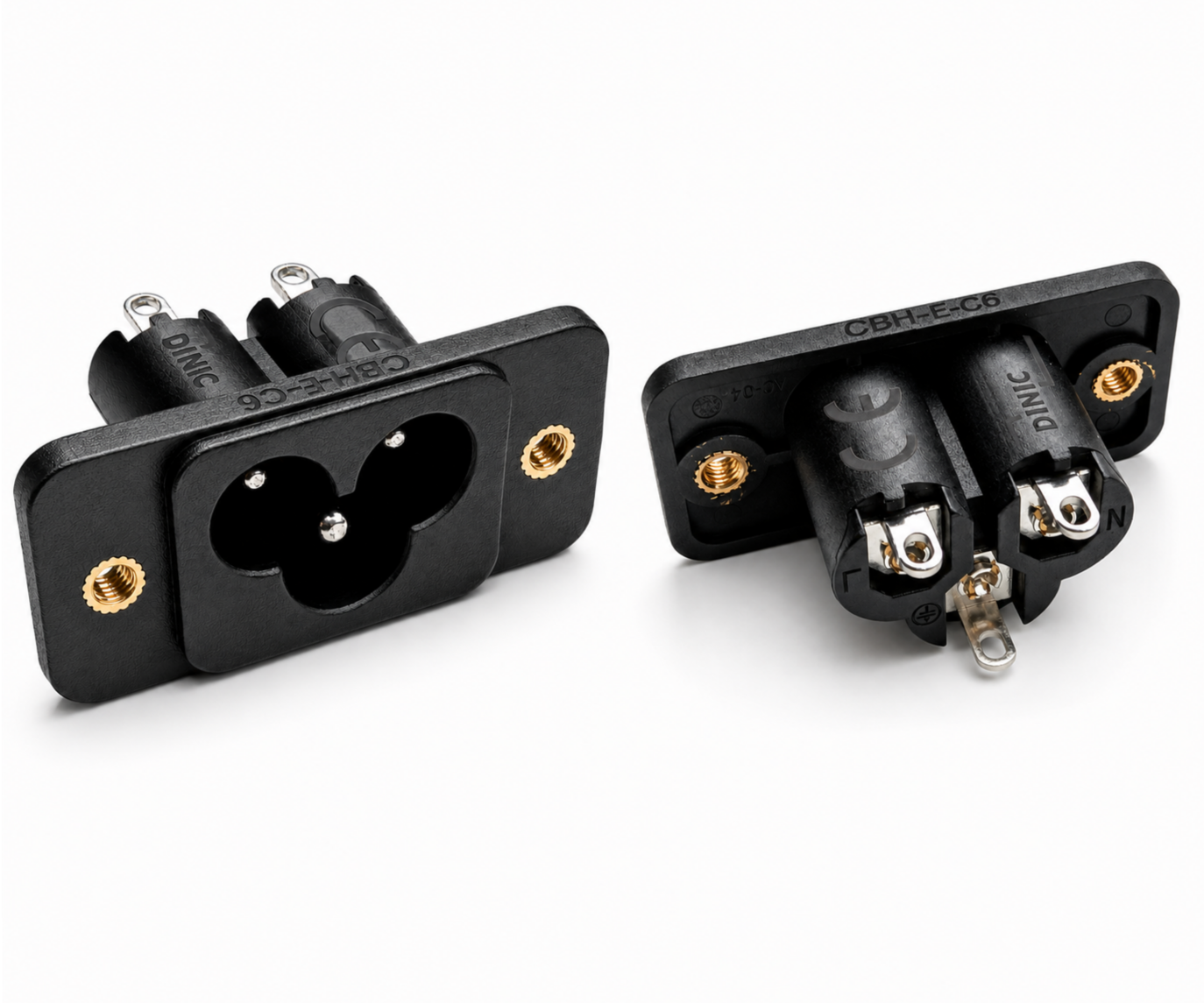

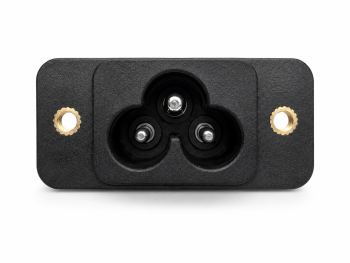

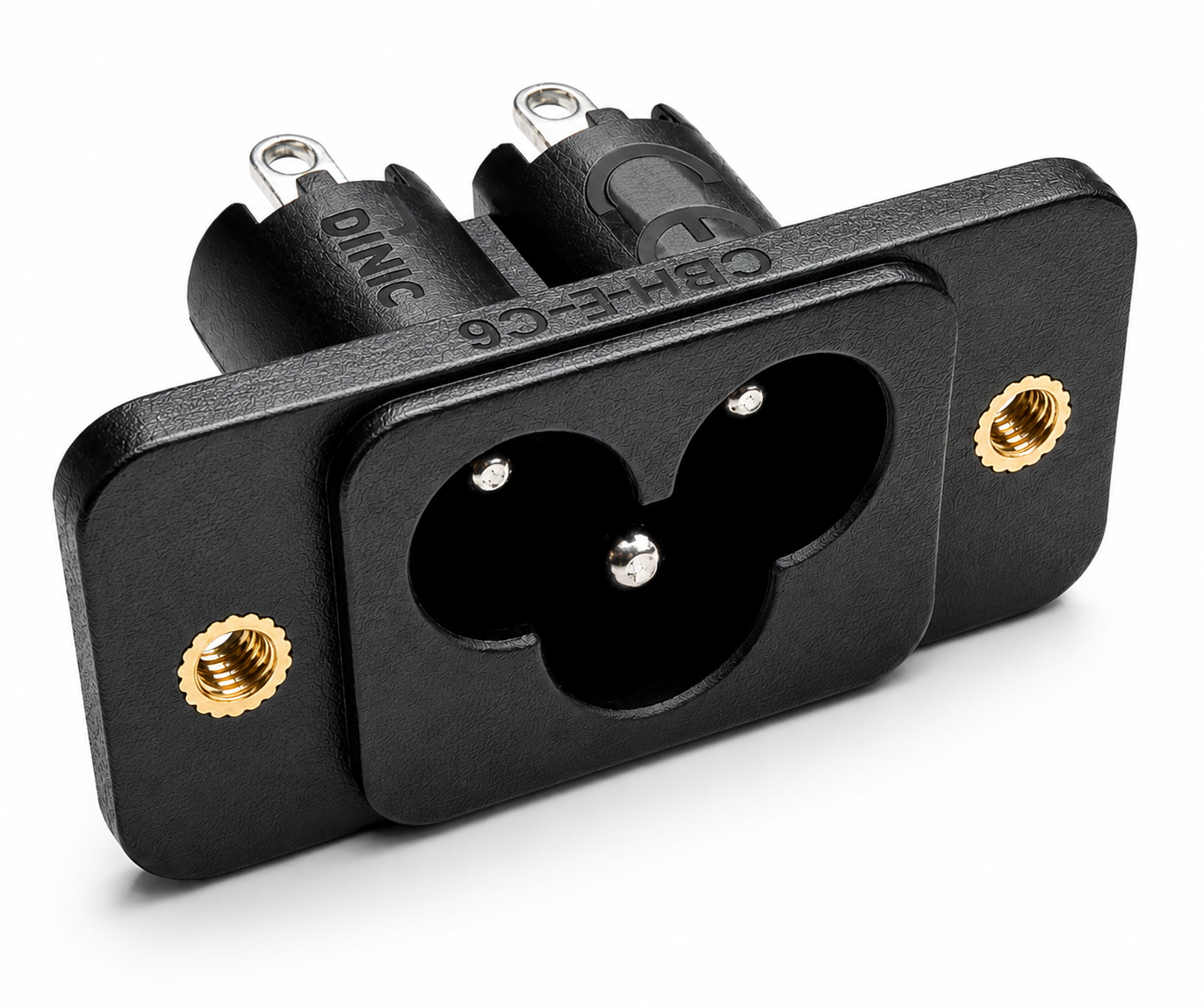

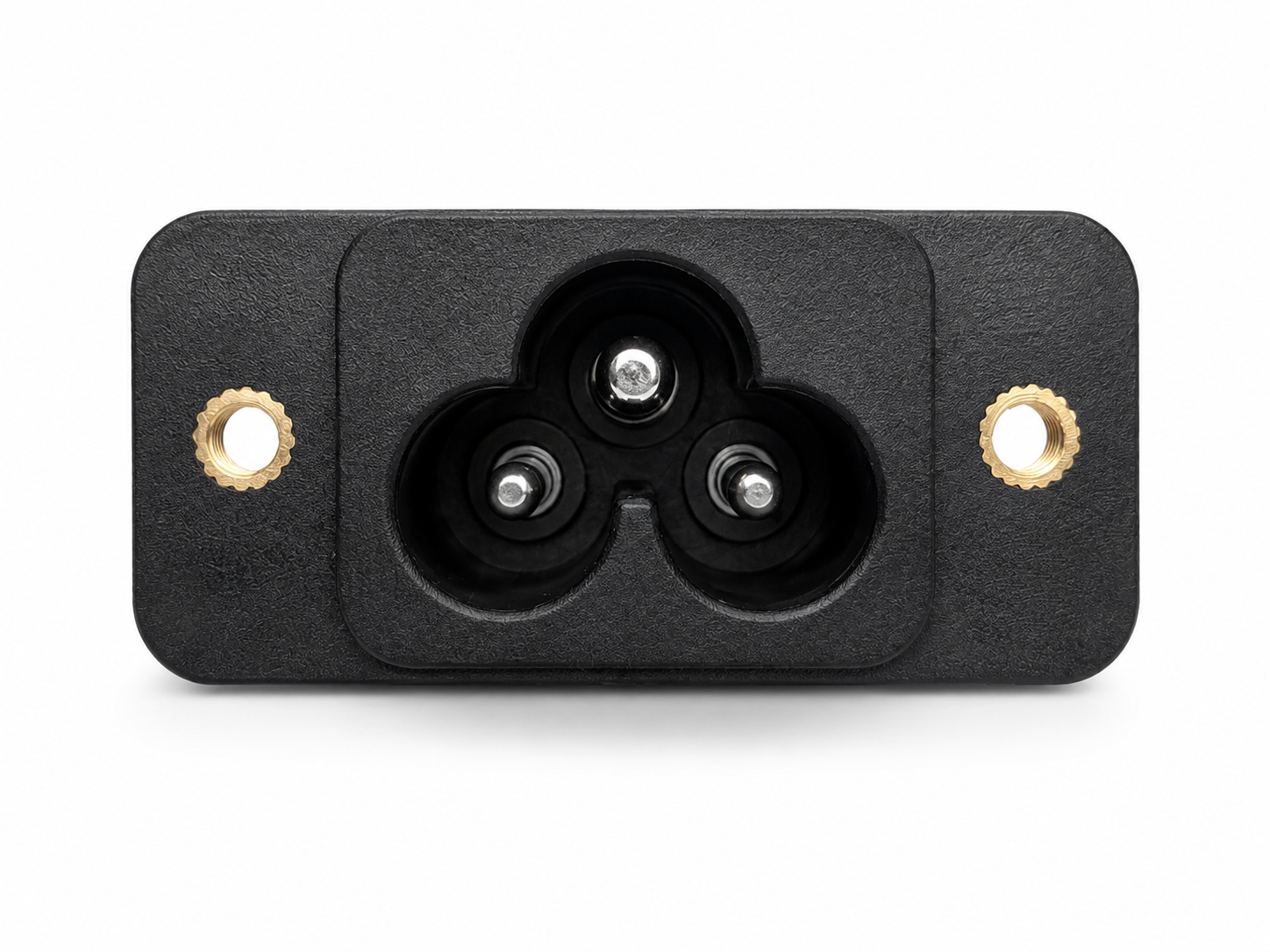

DINIC IEC 60320-C6 Priză de încastrare cu fixare prin șuruburi, 2,5 A, 250 V~, ambalaj în vrac

Profilul produsului

Priză de montare încastrată IEC 60320-C6 cu 3 poli, pentru montare cu șuruburi, destinată racordării aparatelor compacte cu împământare de protecție, până la 2,5 A la 250 V~.

Prezentare generală

Avantaje în utilizare

• Interfață standardizată C6 conform IEC 60320 pentru compatibilitate definită la nivelul dispozitivului.
• Montare cu șuruburi prin orificiile de fixare laterale pentru instalarea fixă în aparate sau carcase.
• Versiune cu 3 poli (L, N și PE) pentru aplicații cu împământare de protecție.
• Carcasă din material termoplastic PA66 GF3 pentru utilizare în echipamente tehnice.
• Ambalare în vrac, potrivită pentru achiziții OEM, industriale și specifice proiectelor.

Descrierea produsului

Cutia de montare DINIC IEC 60320-C6 cu fixare prin șuruburi este concepută pentru aparate și surse de alimentare care necesită o alimentare compactă cu 3 poli și conductor de protecție. Cu un curent nominal de 2,5 A și o tensiune nominală de 250 V~, aceasta este potrivită pentru intrările de echipamente C6 în variante compacte.

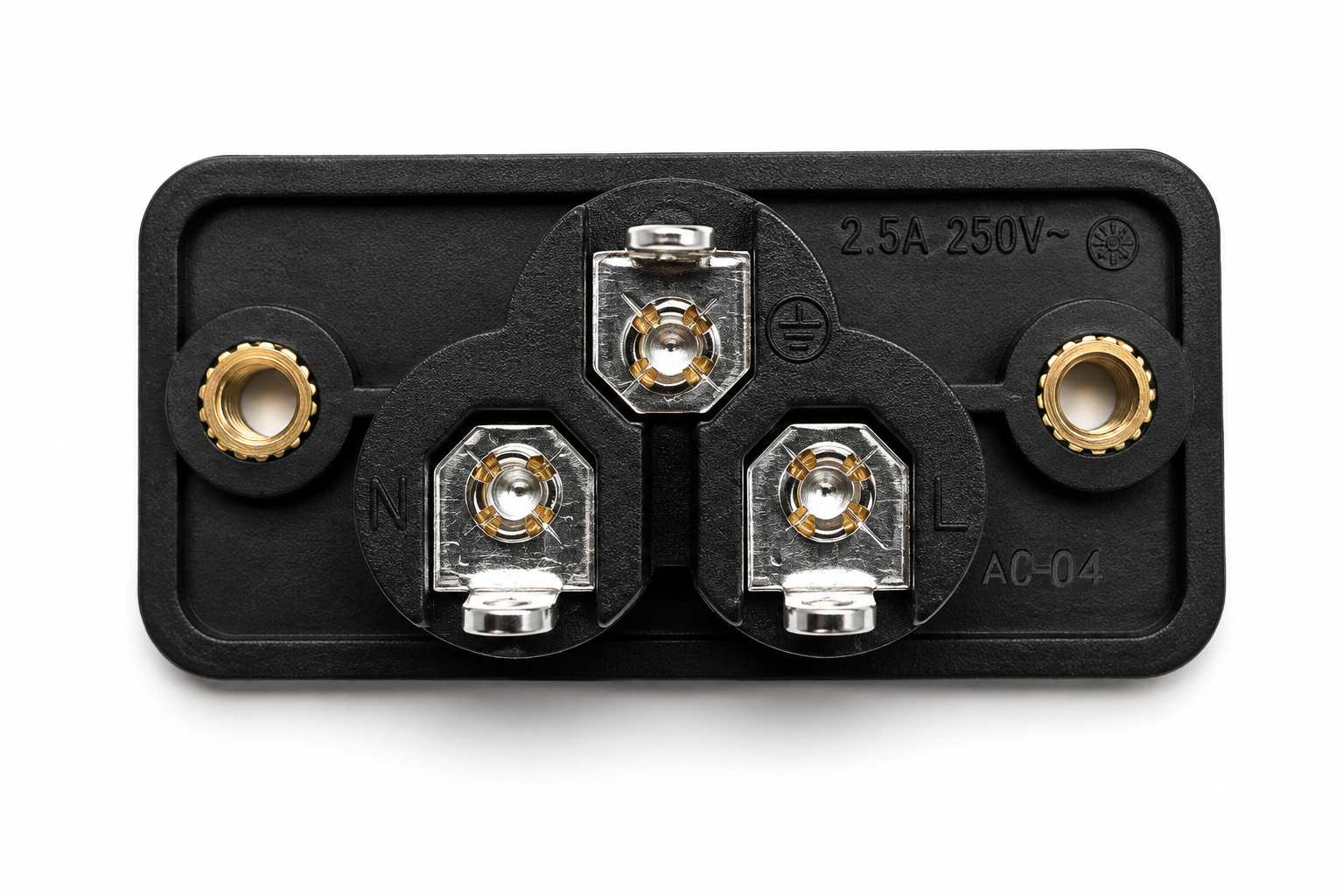

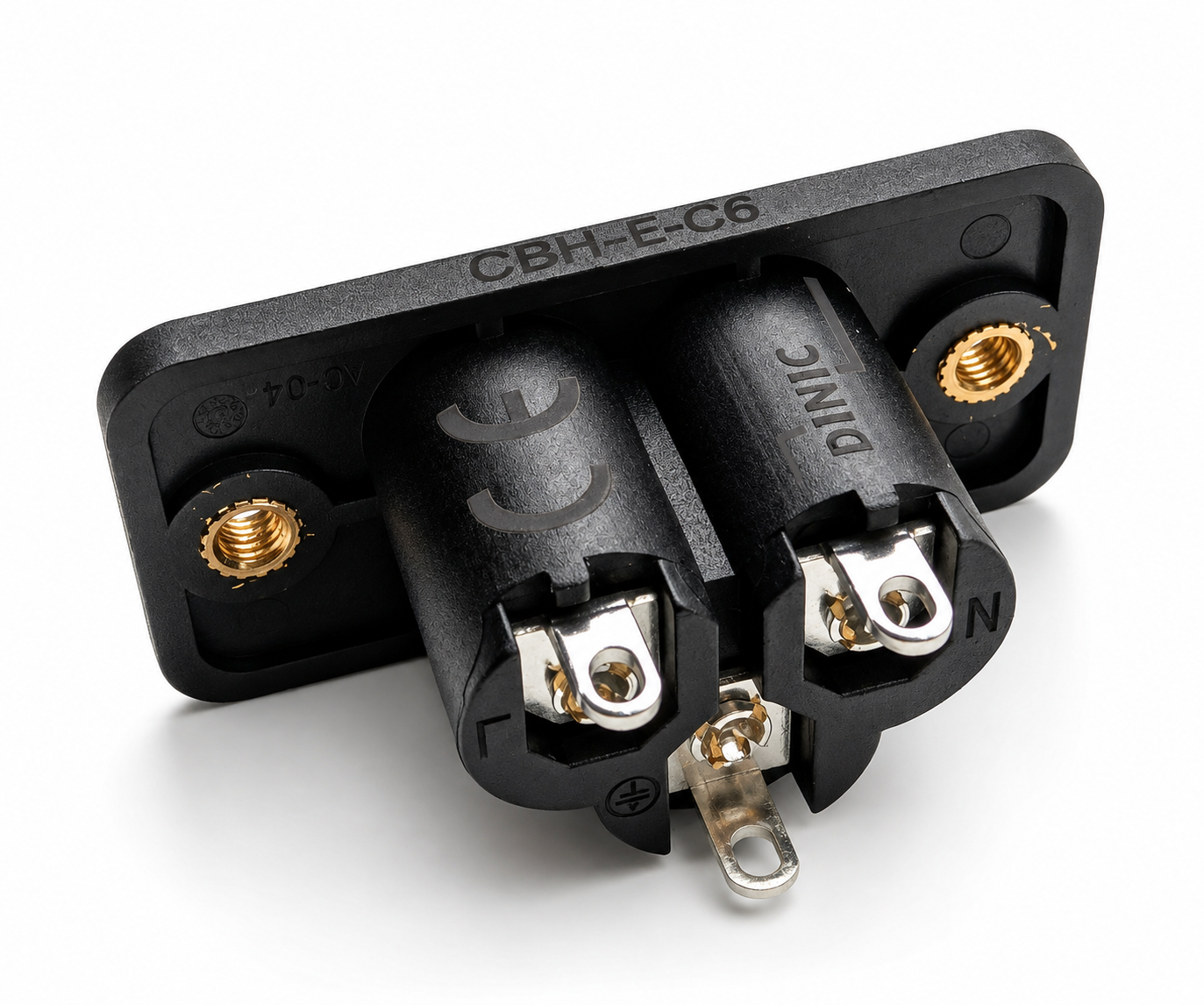

Montarea se realizează prin orificiile de fixare din cadrul frontal. Conectările electrice sunt marcate cu L, N și PE, conform desenului tehnic. Carcasa este fabricată din material termoplastic PA66 GF3. DINIC este o marcă a MAG GmbH.

Domenii tipice de utilizare

• Surse de alimentare pentru laptopuri cu intrare de tip C6
• Proiectoare și echipamente AV compacte
• Dispozitive IT compacte cu conexiune C6 cu împământare de protecție
• Carcase de aparate și surse de alimentare cu configurație IEC 60320-C6 corespunzătoare
• Achiziții de piese de schimb și service pentru intrările C6 existente ale dispozitivelor

Date tehnice

Dimensiuni conform desenului tehnic

Notă: Desenul tehnic este determinant pentru proiectare, montare și omologare. Verificați toate dimensiunile înainte de utilizarea în serie sau de service a dispozitivului.

Compatibil cu conectorii de aparat IEC 60320 C5 pe partea cablului. Potrivit pentru conexiuni de aparat cu 3 poli, cu împământare de protecție, la care este prevăzută o intrare de aparat C6 conform IEC 60320.

C6 este proiectat pentru aplicații cu conductor de protecție de până la 2,5 A la 250 V~. Înainte de alegere, trebuie verificate partea de aparat, necesarul de conductor de protecție, capacitatea de transport a curentului, tensiunea nominală, dimensiunile de montare și contrapiesa C5 corespunzătoare.

Pentru alegerea corectă a componentelor de montare conform IEC 60320, se recomandă următoarea ordine: determinarea părții de aparat, clarificarea necesității conductorului de protecție, compararea valorilor nominale electrice, verificarea dimensiunilor de montare și alegerea piesei de cuplare corespunzătoare pe partea de cablu.

Această priză de montare C6 este soluția potrivită atunci când este necesară o interfață compactă cu 3 poli pentru aparat, cu PE, iar contrapiesa de pe partea cablului este de tip IEC 60320 C5.

Montarea și racordarea electrică trebuie efectuate numai de personal specializat calificat. Înainte de punerea în funcțiune, trebuie verificate datele tehnice, schema de racordare, dimensiunile de montare și specificațiile aparatului.

Vizualizați desenul tehnic / fișa tehnică pentru CBH-E-C6

Priză IEC 60320-C6 cu fixare prin șuruburi
