LAN- og nettverkskabler for Ethernet, PoE og B2B-prosjekter

Passende kabler for arbeidsplasser, nettverksskap og bygningskabling: Hos MAG finner fagforhandlere, systemhus og installasjonsbedrifter DINIC-patchkabler, installasjonskabler og RJ45-tilbehør for kommersielle nettverksprosjekter.

Velg etter datahastighet, kabellengde, tilkoblingskomponenter og PoE-effektbehov. Sortimentet omfatter Cat.7-patchkabler med Cat.6A-kompatible RJ45-kontakter, Cat.8.1-patchkabler samt Cat.7-installasjonskabler. For strømforsyning til tilgangspunkter, IP-kameraer og VoIP-telefoner er det i tillegg avgjørende at den aktuelle artikkelen er PoE-kompatibel.

Velg PoE og kabeltverrsnitt

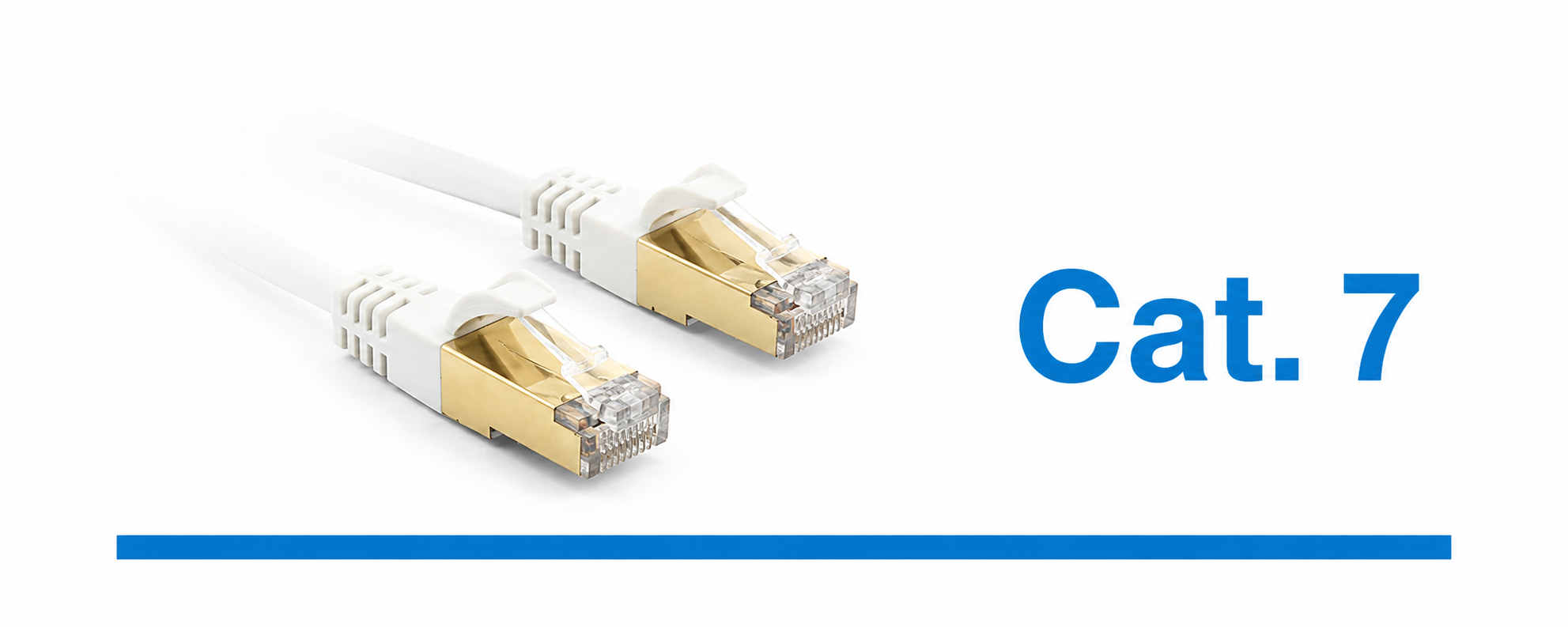

Patchkabler for arbeidsplass og rack

Cat.7-rørkabel, S/FTP, AWG26-kobberleder og LSZH-mantel for egnede RJ45-tilkoblinger opp til 10 Gbit/s.

Se Cat.7-patchkabler →

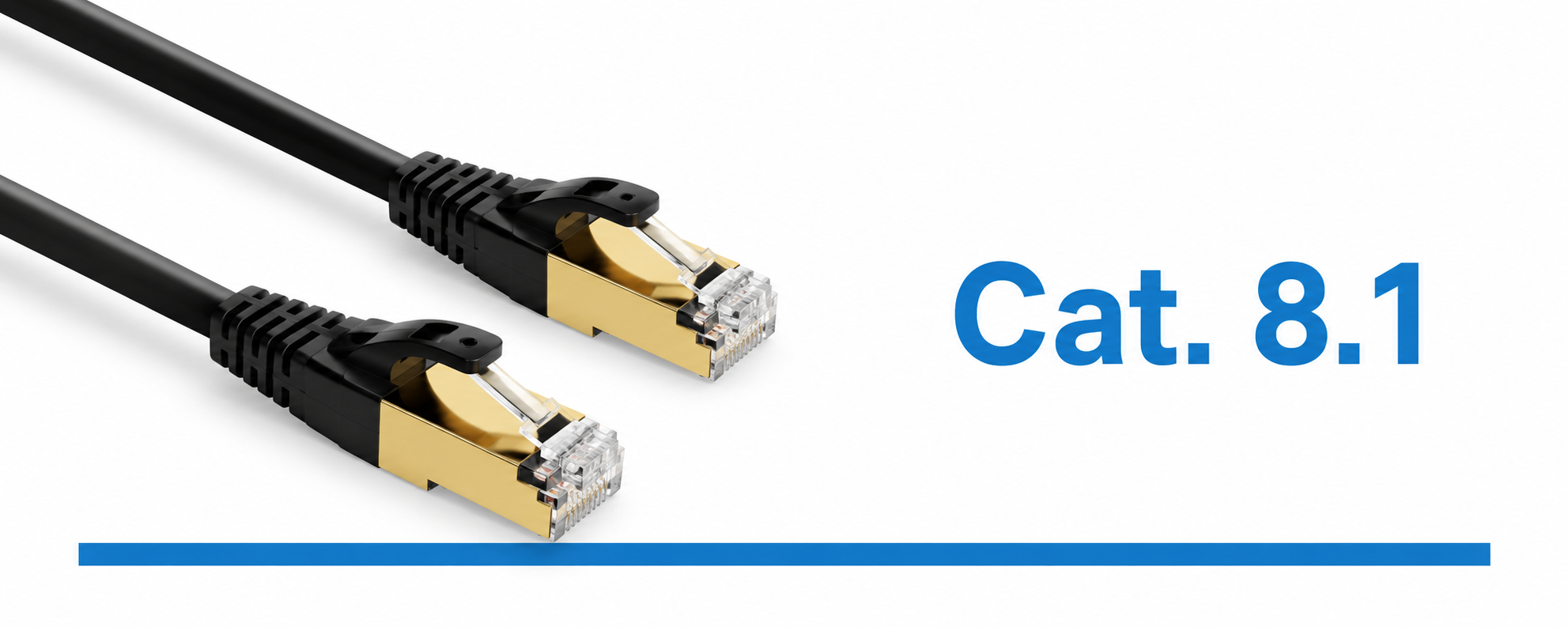

Cat.8.1 for korte høyhastighetsstrekninger

Skjermet RJ45-patchkabel opp til 2000 MHz for tilsvarende utformede 25-/40GBASE-T-tilkoblinger.

Se Cat.8.1-patchkabler →

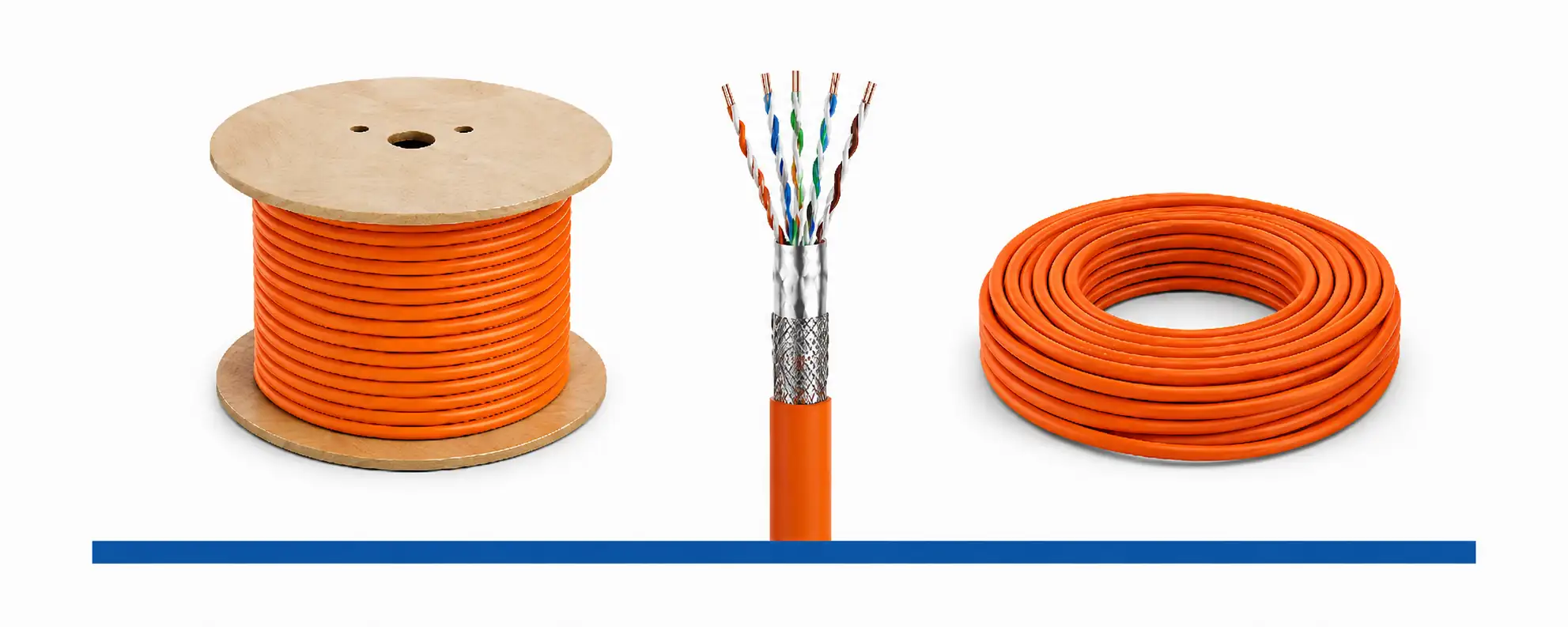

Installasjonskabel for faste installasjoner

Cat.7-kabel på rull med S/FTP-skjerming og massive AWG23/1-ledere; avhengig av produktet også tilgjengelig som duplex-utgave.

Se installasjonskabler →

Kontroller kategori og PoE-effekt separat: En høy Cat-angivelse er ikke automatisk godkjenning for PoE++ med 60 eller 90 W. Det avgjørende er produktdataene og den komplette forbindelsen bestående av kabler, kontakter, switch eller injektor og sluttapparat.

Veiledning for valg ved innkjøp, installasjon og systemintegrasjon

Hvilken nettverkskabel passer til din applikasjon?

Tre spørsmål er avgjørende for å gjøre et riktig valg: Hvilken datahastighet trengs, hvordan skal kabelen legges, og skal den i tillegg overføre strøm? Ta hensyn til hele nettverksstrekningen, inkludert patchpanel, stikkontakter, koblinger og tilkoblede enheter.

Anvendelse Produktgruppe Det som teller
Arbeidsstasjon, switch og patchpanel Cat.7-patchkabel med RJ45 Ønsket datahastighet, lengde, farge og PoE-godkjenning
Korte høyhastighetsforbindelser i racket Cat.8.1-patchkabel Passende 25-/40GBASE-T-maskinvare og passende kabling i sin helhet
Fast kabling i bygningen og på etasjene Rulle- og installasjonskabler Ledningsoppbygging, tilkoblingsmoduler, kappe, kabelføring og installasjonsforhold

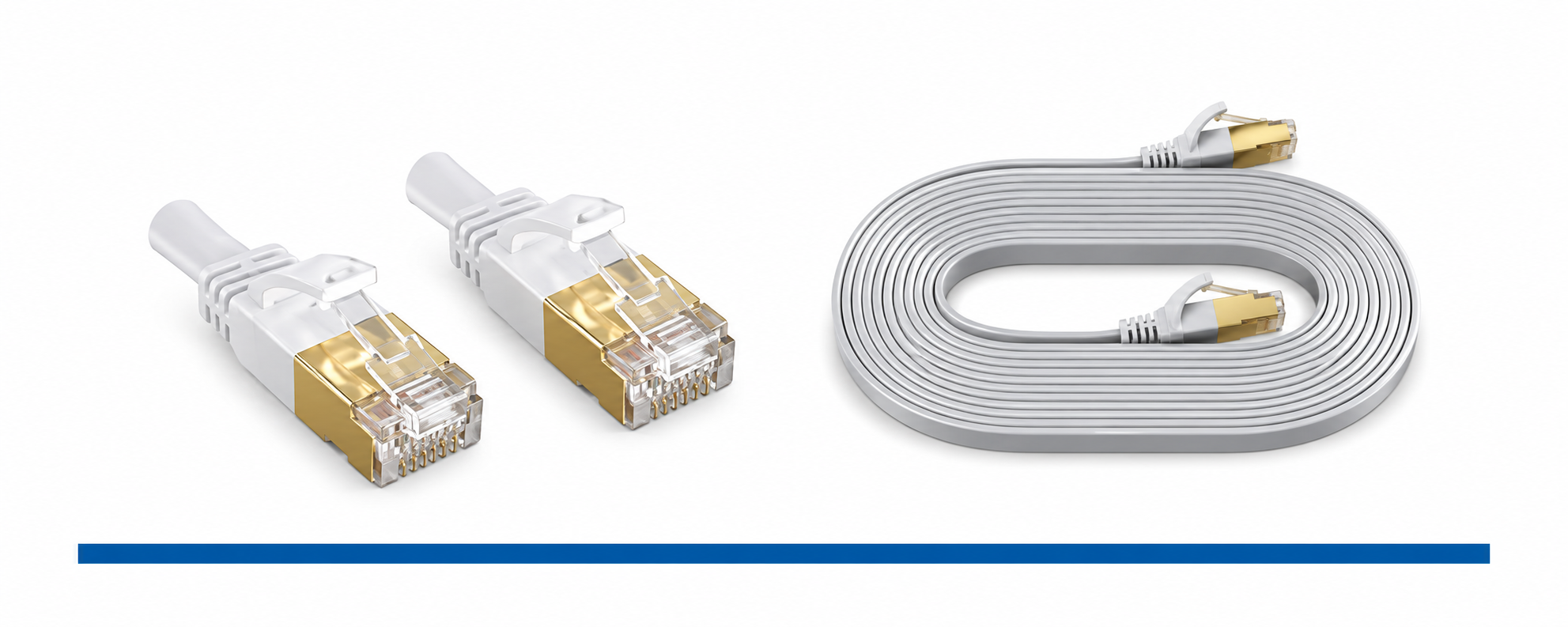

Begrenset høyde på arbeidsplassen Flate patchkabler Produktspesifikk dataoverføringshastighet, tverrsnitt, bøyeradius og PoE-kompatibilitet

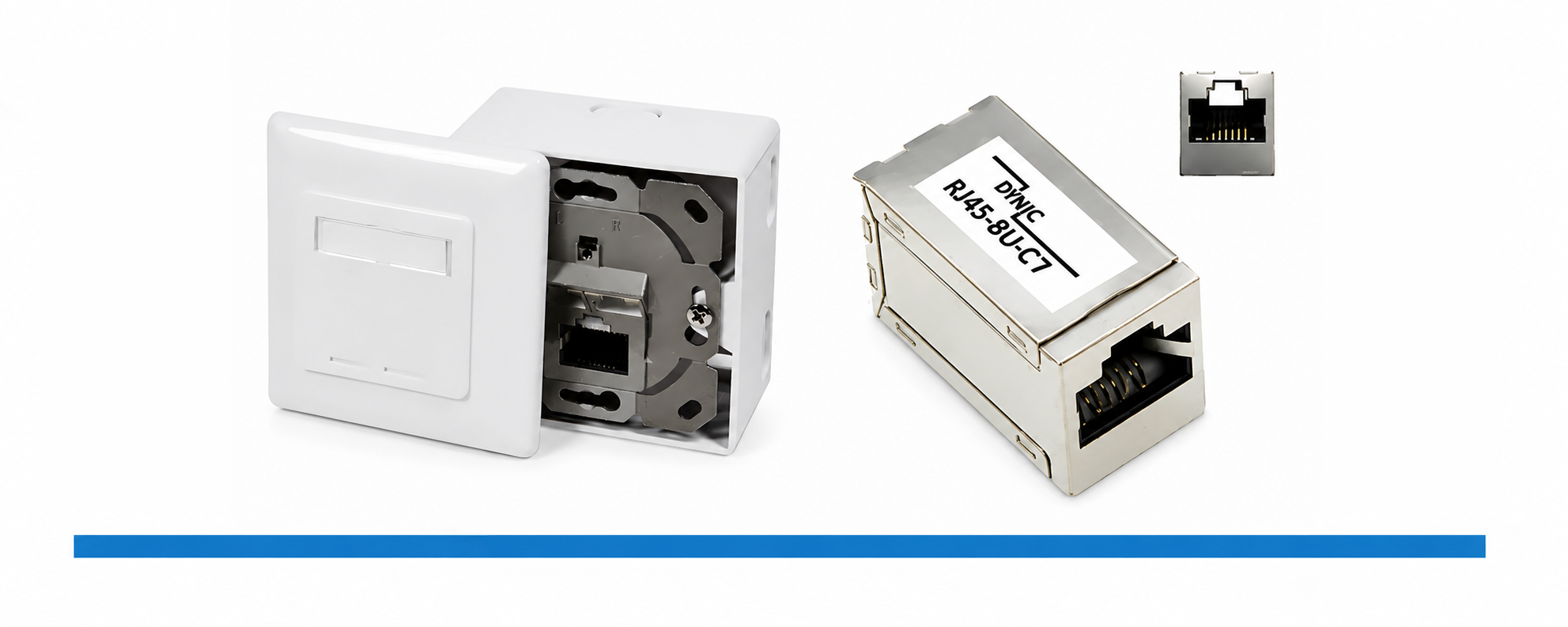

Koblinger, forlengelser og service LAN- og RJ45-tilbehør Kategori, skjerming, kontakter og egnethet for den planlagte bruken

Korrekt klassifisering av Cat.6A, Cat.7 og Cat.8.1

Cat.6A: 10 gigabit via RJ45

Et Cat.6A-kabelanlegg som er bygget i henhold til standarden, støtter 10GBASE-T over en kanal på opptil 100 m. Dette er den totale overføringsavstanden, ikke nødvendigvis den tillatte lengden på et enkelt patchkabel.

Cat.7-råkabel med RJ45

De tilbudte DINIC Cat.7-patchkablene kombinerer Cat.7-råkabel med Cat.6A-kompatible RJ45-kontakter. Dette gir ikke automatisk en fullstendig Class F-kabling. Kabelkategori, kontakter og total lengde må vurderes hver for seg.

Cat.8.1: korte 25-/40-gigabit-strekninger

Cat.8.1 er spesifisert opp til 2000 MHz. For 25/40GBASE-T gjelder en kanal på opptil 30 m under de tilhørende installasjonsbetingelsene. En Cat.8.1-kabel øker ikke hastigheten på en eksisterende Gigabit-port.

Sammenligning av Cat.6A, Cat.7 og Cat.8 i detalj

PoE, PoE+ og PoE++: Data og strøm via én kabel

Power over Ethernet forsyner kompatible nettverksenheter via datakabelen. PSE betegner strømkilden, for eksempel en PoE-switch eller -injektor; PD er det strømforsynte sluttapparatet. På grunn av ledningstap er det mindre effekt tilgjengelig på sluttapparatet enn på den strømforsynende porten.

Betegnelse IEEE-standard / Type Effekt ved PSE* Effekt ved PD*
PoE 802.3af / Type 1 15,4 W ca. 13 W
PoE+ 802.3at / Type 2 30 W 25,5 W
PoE++ / 4PPoE 802.3bt / Type 3 60 W 51 W
PoE++ / 4PPoE 802.3bt / Type 4 90 W 71,3 W

* Ytelsesverdier for den høyeste klassen av den aktuelle typen i et standardkonformt system. Ikke alle porter støtter den høyeste klassen. Den faktisk tildelte klassen, sluttapparatet og switchens samlede effektbudsjett må også tas i betraktning.

Viktig for produktvalget: DINIC Cat.7- og Cat.8.1-patchkabler i disse produktgruppene er beskrevet med PoE+ i henhold til IEEE 802.3at. Dette kan ikke tolkes som en generell godkjenning for PoE++. For 60- eller 90-W-prosjekter må egnetheten til de konkrete artiklene og alle tilkoblingskomponentene avklares på forhånd.

Gå til veiledningen for PoE, PoE+ og PoE++

Vær oppmerksom på kobber, AWG og kabellengde ved bruk av PoE

Kobber i stedet for CCA

CCA betegner kobberbelagt aluminium. Sammenlignet med en kobberleder av samme størrelse har den høyere elektrisk motstand. For profesjonelle PoE-kablinger bør egnede kobberkabler brukes; CCA er ikke en likeverdig erstatning.

AWG er ikke et PoE-sertifikat

Jo lavere AWG-verdi, desto større er lederens tverrsnitt: AWG23 er tykkere enn AWG26. Et større kobberkryssnitt reduserer motstanden under ellers like forhold. Godkjenningen for et PoE-effektnivå avhenger imidlertid ikke utelukkende av AWG-tallet.

Lengde, bunting og temperatur

Lange ledningsveier øker spenningsfallet. Ved høy PoE-belastning og tett bunterte kabler må man i tillegg ta hensyn til oppvarmingen. Planlegg tverrsnitt, lengde, omgivelsestemperatur og varmeavledning samlet.

Kombiner patchkabler, installasjonskabler og skjerming på riktig måte

Fleksibel tilkobling eller fast installasjon?

Patchkabler er ferdigkonfeksjonerte tilkoblingskabler for enheter, svitsjer og patchpaneler. De tilbudte Cat.7-installasjonskablene med massive AWG23/1-ledere er beregnet på faste kabelføringer.

Stikkontakter og tilkoblingsmoduler må passe til ledertype, AWG-område og kabeldiameter. Rullelengden sier ikke noe om den tillatte Ethernet-strekningslengden.

U/UTP, F/UTP eller S/FTP?

U/UTP er uskjermet. F/UTP har en felles folieskjerming. S/FTP kombinerer en flettet skjerming med en separat folieskjerming av de enkelte ledningsparene.

Velg konstruksjon som passer til det elektromagnetiske miljøet. For skjermede systemer må man sørge for en fagmessig skjermtilkobling og følge det forutsette jordings- og potensialutligningskonseptet.

Kappe og brukssted: LSZH beskriver en røykfattig, halogenfri kappe. Det er ingen automatisk godkjenning for utendørslegging, fuktighet, UV-påvirkning eller anvendelser i bevegelige maskiner. Kontroller separat hvilke produktegenskaper og brannsikkerhetskrav som kreves for bruksstedet.

LAN-skjerming i detalj Passende LAN-tilbehør

Sjekkliste for nettverksprosjekter og gjentakende behov

Teknisk valg

  • Bestem datahastighet og grensesnitt for de aktive enhetene.
  • Registrer total lengde inkludert alle patchkabler.
  • Kontroller PoE-standard, effekt per sluttapparat og budsjett for svitsjer.
  • Avstemme kobberledere, tverrsnitt, kontakter og installasjonsforhold.

Innkjøp og gjennomføring

  • Samle lengder, farger, antall og ruller.
  • Angi emballasje, merking og behov for etterbestilling.
  • Kontroller en representativ kombinasjon av enheter før utrullingen.
  • Få fast kabling målt og dokumentert på fagmessig vis.

Vanlige spørsmål om LAN-kabler og PoE

Trenger jeg Cat.8.1 for 10 Gigabit?

Nei. Et passende Cat.6A-kablingnettverk er tilstrekkelig for 10GBASE-T. Også de tilbudte Cat.7-RJ45-patchkablene er beregnet på passende 10-gigabit-tilkoblinger.

Er alle Cat.7-kabler egnet for PoE++?

Nei. Kategorien beskriver overføringsegenskaper, ikke nødvendigvis den tillatte PoE-effekten. For dette er blant annet ledersammensetning, lengde, temperatur og konkret produktgodkjenning avgjørende.

Kommer 90 W PoE også frem til enheten?

Nei. Ved IEEE 802.3bt type 4, klasse 8 er det i et standardkonformt system 90 W ved den strømforsynende porten og et effektbudsjett på 71,3 W ved enheten.

Kan jeg bare forlenge nettverkskabelen?

En passende RJ45-kobling gir et ekstra tilkoblingspunkt. Kategori, skjerming, PoE-kompatibilitet og total lengde må fortsatt stemme; en forlengelse øker ikke den tillatte kanallengden.
