Tehniskie jaunumi

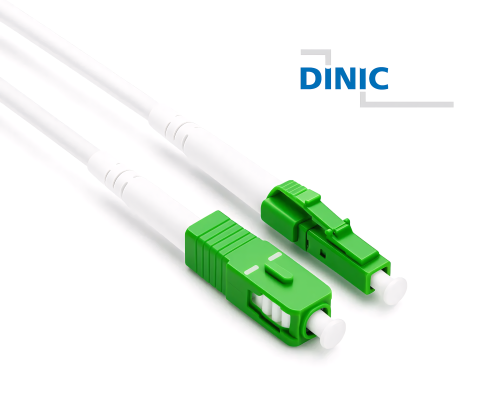

• Simplex OS2 vienmodu šķiedra (9/125 µm) savienojumiem no punkta līdz punktam.
• Savienotāju kombinācija: LC/APC 8° savienotājs ar SC/APC 8° savienotāju (LCA/SCA)
• Garums: 15,00 m lielākiem attālumiem starp optisko šķiedru pārraides punktu un maršrutētāju
• LSZH apvalks (Low Smoke Zero Halogen), lai samazinātu dūmu un halogēnu veidošanos ugunsgrēka gadījumā.
• Ārējais diametrs aptuveni 2,0 mm, viegli ieklājams kabeļu kanālos, savienojuma paneļos un tehniskajos skapjos.
• Krāsu kodējums: balts kabelis skaidrai identifikācijai optiskās šķiedras un IT vidē.
• Iepriekš samontēts un rūpnīcā pārbaudīts, lai nodrošinātu reproducējamas vājināšanas vērtības profesionālā lietojumā.
• Iepakojums: DINIC kaste ar Euro caurumu

Kabeļa apraksts

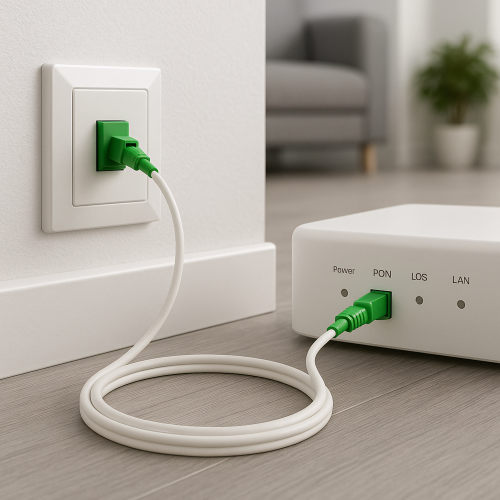

Savienojuma kabelis savieno optiskās šķiedras pārraides punktus ar maršrutētāju vai ONT saskarnēm FTTH un WAN instalācijās. Tas ir iepriekš samontēts simplex OS2 savienojuma kabelis ar LC/APC 8° savienotāju vienā galā (LCA) un SC/APC 8° savienotāju otrā galā (SCA). APC griezuma ģeometrija ar 8° leņķi nodrošina zemus atdeves zudumus un stabilu datu pārraidi vienmodu tīklos.

Ar 15,00 m garumu kabelis ir piemērots instalācijām ar ievērojami lielāku attālumu starp optiskās šķiedras sadales kārbu vai mājas pārsūtīšanas punktu un maršrutētāju, piemēram, izvietojot ierīces attālākās telpās vai tehniskajās zonās. Šāds garums ļauj veikt maršrutēšanu pa esošajām kabeļu trasēm un kabeļu kanāliem, neizmantojot papildu savienotājus vai starpsavienojumus. Aptuveni 2,0 mm ārējais diametrs nodrošina vietas taupīšanu un mehāniski elastīgu uzstādīšanu.

LSZH apvalks (Low Smoke Zero Halogen) ir paredzēts vidēm ar paaugstinātām drošības prasībām. Ugunsgrēka gadījumā dūmu un halogēna izdalīšanās ir samazināta, kas veicina izmantošanu tehniskajās telpās, biroju ēkās, datu centru vidē un publiski pieejamās vietās.

Rūpnieciskā montāža ar LC/APC un SC/APC savienotājiem novērš nepieciešamību savienotājus montēt uz vietas. Tādējādi optiskās šķiedras maršrutētājus, multivides pārveidotājus vai ONT var reproducējami un droši savienot ar LCA/SCA kontaktligzdām un optiskās šķiedras savienojuma paneļiem.

Pielietojuma jomas

• FTTH/FTTB savienojumi starp optisko šķiedru sadales kārbu (LCA/SCA) un maršrutētāju vai ONT.
• Ēku tehnoloģijas un strukturēti mājas kabeļu tīkli ar vienmodu optisko šķiedru.
• Komutācijas skapju un tehnisko telpu instalācijas ar OS2 savienojumiem no punkta līdz punktam
• Sistēmas integrācija un pakalpojumu ieviešana optiskās šķiedras maršrutētāju instalācijās
• Multivides pārveidotāju un vārteju pieslēgšana ar LC/APC vai SC/APC saskarni

Tehniskie dati

Detaļas numurs	LWR-LCA-SCA15KB
Izstrādājuma tips	Optisko šķiedru savienojuma kabelis maršrutētājiem, simplex OS2
Šķiedru klase	Vienmodu OS2, 9/125 µm, simplekss

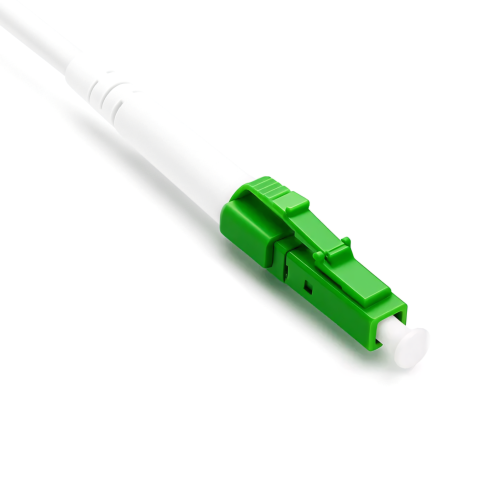

Savienotāja puse A	LC/APC 8° savienotājs (LCA)

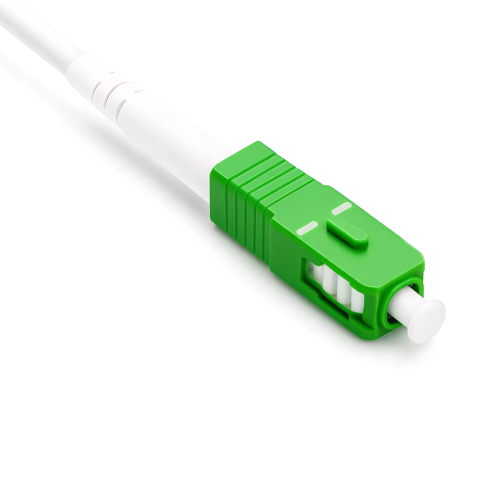

Savienotāja puse B	SC/APC 8° savienotājs (SCA)
Kabeļa garums	15,00 m
Apvalka materiāls	LSZH (Low Smoke Zero Halogen)
Ārējais diametrs	aptuveni 2,0 mm
krāsa	balta krāsa
Iepakojums	DINIC kaste ar Euro caurumu
ražotājs	MAG GmbH

saderība

• optiskās šķiedras maršrutētājiem, ONT un multivides pārveidotājiem ar LC/APC vai SC/APC savienojumu.
• sadales kārbām un pārslēgšanas punktiem saskaņā ar LCA/SCA saskarni FTTH/FTTB jomā.
• Var izmantot OS2 vienmodu maģistrālajās līnijās un savienojumos no punkta līdz punktam.
• piemērots savienojuma paneļiem un sadales blokiem ar LC/SC-APC pieslēgvietām.

Piezīmes

Lietot tikai tiešā pieaugušo uzraudzībā

Piegādes apjoms

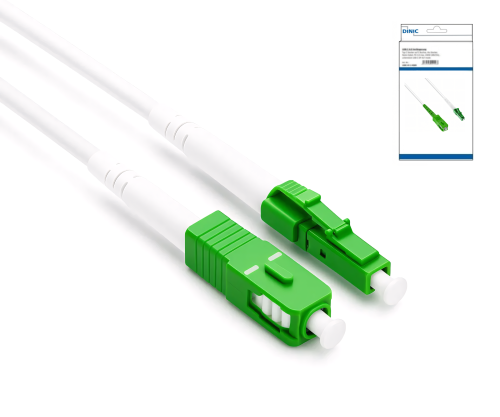

• 1 x savienojuma kabelis optiskās šķiedras maršrutētājam, simplex OS2, no LC/APC 8° uz SC/APC 8°, 15 m, LSZH, DINIC kastē ar Euro caurumu.

DINIC ir MAG GmbH preču zīme.

Atslēgas vārdi: optisko šķiedru savienojuma kabelis no LC/APC uz SC/APC, OS2 Simplex 15 m, LCA SCA maršrutētāja kabelis, LSZH, DINIC

Ražotājs:
MAG GmbH
Vechelder Str. 22
38268 Lengede
E-pasts: dinic@mag.de

Drošības informācija:
Lietot tikai pieaugušo tiešā uzraudzībā
